840nm fiberkoblet SLD bredbåndslyskilde

Produktoversigt-840nm Fiberkoblet SLD bredbåndslyskilde

Box Optronics fremstiller 840nm Fiber Coupled SLD Broadband Light Source, en højtydende aktiv optisk komponent baseret på forstærket spontan emission (ASE) fra en optisk halvlederforstærkerstruktur, der giver høj optisk effekt med en bred spektral båndbredde og lav tidsmæssig kohærens.

Den leverer højere udgangseffekt end LED'er, samtidig med at den bevarer et meget bredere spektrum end laserdioder, hvilket gør den velegnet til applikationer, der kræver lav sammenhæng og høj lysstyrke.

Med en minimumsudgangseffekt på 5mW, 10nm typisk 3dB-båndbredde og fremragende strømstabilitet (≤±0,02dB på kort sigt, ≤±0,05dB på lang sigt), er denne 840nm SLD-kilde optimeret til præcise fiberoptiske sensing- og billeddannelsessystemer. Enheden er tilgængelig i både kompakt modulform (70×90×18 mm) til systemintegration og bordpladeform (195×220×120 mm) til laboratorie- og testmiljøer.

Udstyret med 780-HK fiber-pigtails og FC/APC-stik som standard, med valgfri RS485-kommunikationsgrænseflade til overvågning og kontrol, tilbyder denne SLD-lyskilde alsidighed og pålidelighed til en bred vifte af applikationer.

Nøglefunktioner-840nm fiberkoblet SLD bredbåndslyskilde

● Høj udgangseffekt: 5mW minimum

● Bred spektral båndbredde: 10nm typisk (-3dB)

● Lav spektral krusning for rent spektrum

● Gaussisk spektrumprofil

● Fremragende strømstabilitet: ≤±0,02dB/15min på kort sigt

● Langtidsstabilitet: ≤±0,05dB/8 timer

● Fiberkoblet output med 780-HK fiber

● FC/APC-stik standard, andre muligheder tilgængelige

● To formfaktorer: Modul og Benchtop

● RS485 kommunikationsinterface til overvågning

● Lavprisløsning sammenlignet

● Bredt driftstemperaturområde: -5°C til +55°C

● Kompakt og robust pakkedesign

● Mulighed for bænkversion med touchskærmskontrol

Typiske applikationer-840nm fiberkoblet SLD bredbåndslyskilde

● Fiberoptiske gyroskoper (FOG)

● Optisk kohærenstomografi (OCT) systemer

● Medicinsk billeddannelse og biomedicinsk optik

● Fiberoptiske sensorsystemer

● Interferometri med hvidt lys

● Optisk komponenttest og karakterisering

● Forsknings- og udviklingslaboratorier

● Optisk kohærensdomænereflektometri (OCDR)

Tekniske specifikationer-840nm Fiberkoblet SLD bredbåndslyskilde

Optiske specifikationer (T=25°C)

Mekaniske og miljømæssige specifikationer

Produktdetaljer-840nm Fiberkoblet SLD bredbåndslyskilde

Hvad er en SLD?

En superluminescerende diode (SLD) er en optisk halvlederbredbåndskilde baseret på forstærket spontan emission (ASE) med høj optisk forstærkning i en laserdiodelignende bølgelederstruktur, der fungerer under undertrykte optiske feedback-forhold for at forhindre laseroscillation.

I modsætning til laserdioder, der er afhængige af et resonanshulrum, anvender SLD'er lavreflekterende (AR-belagte) facetter og vinklede eller skrånende bølgelederstrukturer for at undertrykke kavitetsfeedback, hvilket muliggør høj optisk forstærkning, samtidig med at laservirkning undgås.

Nøglekarakteristika for SLD'er:

• Betydeligt højere udgangseffekt og lysstyrke end LED'er, samtidig med at lav tidsmæssig sammenhæng bevares

• Bredbåndsemission med en jævn ASE-spektralindhylling

• Meget lav tidsmæssig kohærens (kort kohærenslængde), ideel til interferometriske applikationer såsom OCT

• Typisk enkelt transversal-mode bølgelederstruktur muliggør effektiv single-mode fiberkobling

• Spektral form, typisk konstrueret som kvasi-gaussiske eller tilpassede fladtop-profiler afhængigt af design

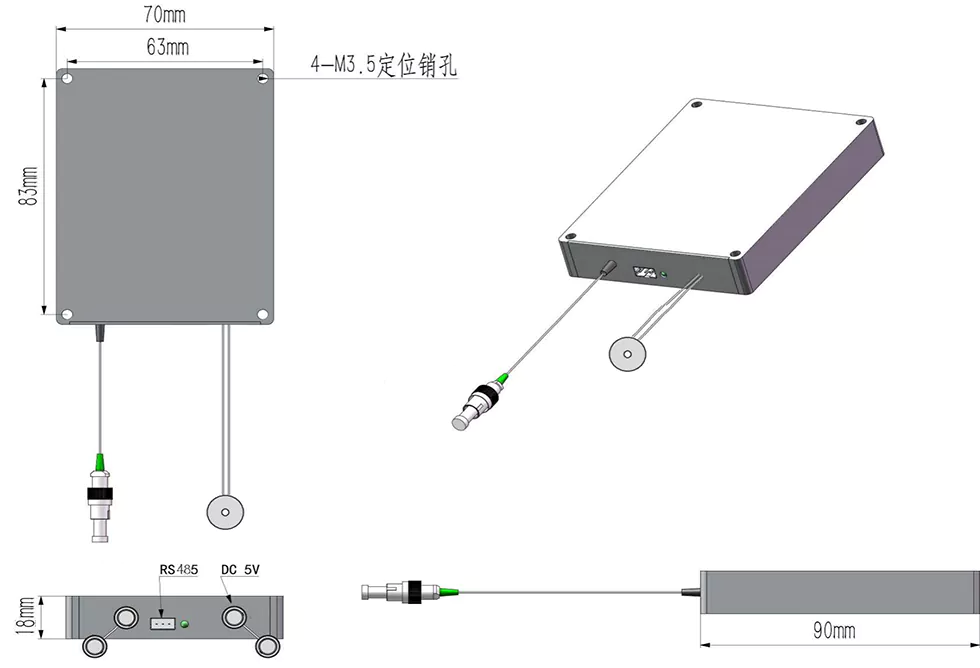

Pakkedimensioner

840nm SLD bredbåndslyskilden er tilgængelig i to pakkekonfigurationer:

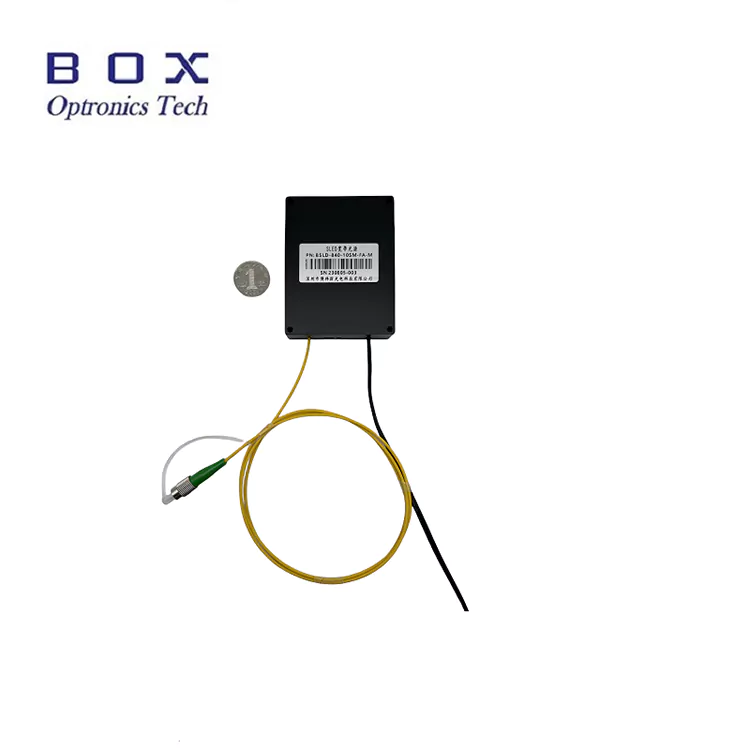

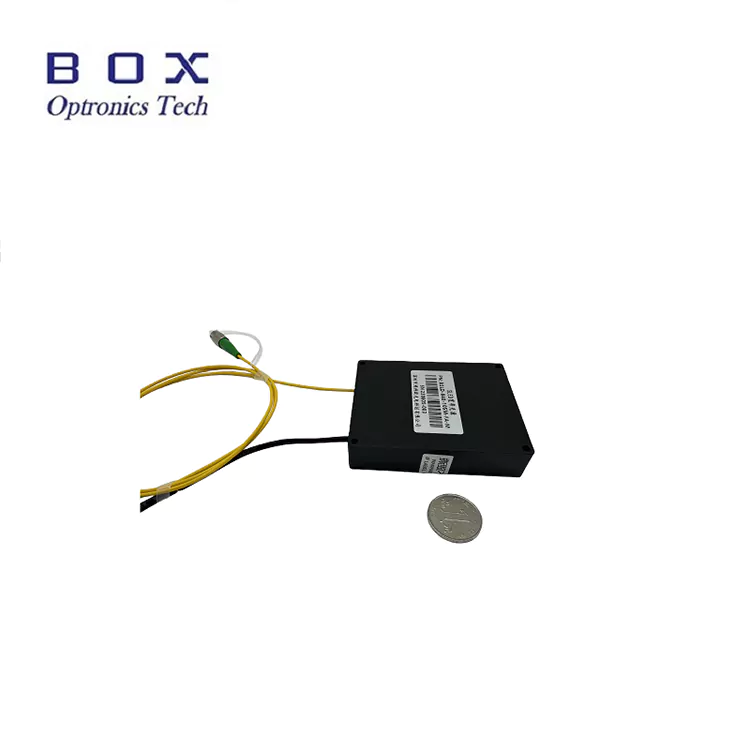

Modulversion (70×90×18 mm):

• Kompakt, lavprofildesign til systemintegration

• 4-M3.5 monteringshuller til sikker installation

• DC-strømindgang (5V eller 12V)

• RS485-kommunikationsport (DB9 hun)

• Fiber-pigtail-udgang med FC/APC-stik

• Ideel til indlejring i instrumenter og systemer

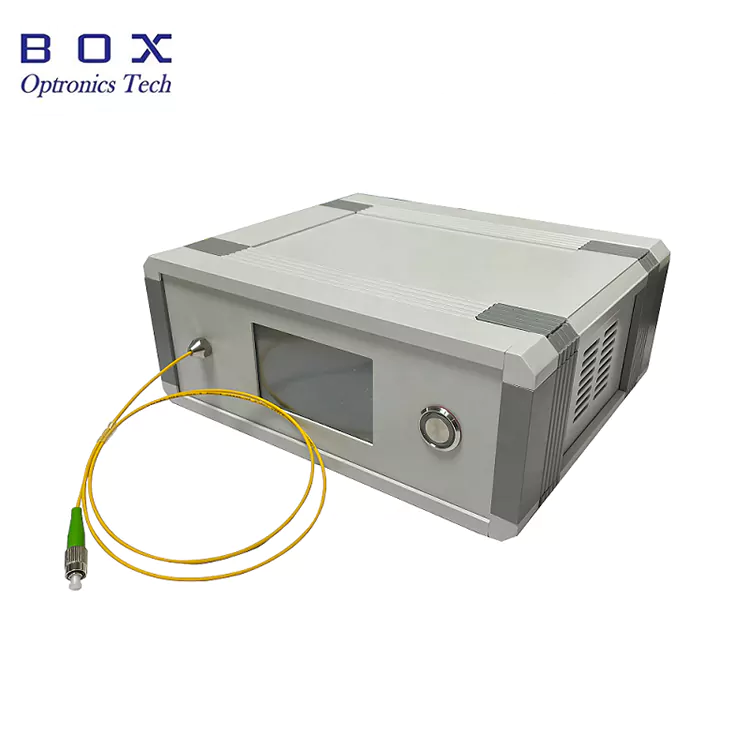

Bordversion (195×220×120 mm):

• Bordpladeformfaktor til laboratoriebrug

• Indbygget touchskærm til statusovervågning

• AC-strømindgang (110-240V universal)

• RS485-kommunikationsport (DB9 hun)

• Fiberudgang på frontpanelet

• Nem at bruge, plug-and-play-betjening

• Ideel til R&D-laboratorier og testmiljøer

Kontrol og overvågning

Både modul- og bænkversioner understøtter RS485-kommunikationsinterface til overvågning og kontrol. Bordversionen har desuden en indbygget berøringsskærm til lokal betjening.

Tilgængelige overvågnings- og kontrolparametre:

• Overvågning af udgangseffekt

• Drev strømovervågning

• Temperaturovervågning

• Strømjustering (valgfrit)

• Værtscomputersoftware til pc-styring (valgfrit)

Hvorfor vælge Box Optronics?

• Streng kvalitetskontrol med 100 % test før forsendelse

• Konkurrencedygtige priser med stabil masseleveringskapacitet

• Fleksible tilpasningsmuligheder for bølgelængde, effekt, båndbredde, fiber og stik

• 7×24 timers teknisk support og hurtig respons

• Global forsendelse med DHL, UPS og FedEx ekspreslevering

• Både modul- og bordversioner tilgængelige

• Valgfri værtssoftware til systemintegration

• Pålidelig langsigtet levering af produktionsmængder

Spectral Performance-840nm Fiberkoblet SLD bredbåndslyskilde

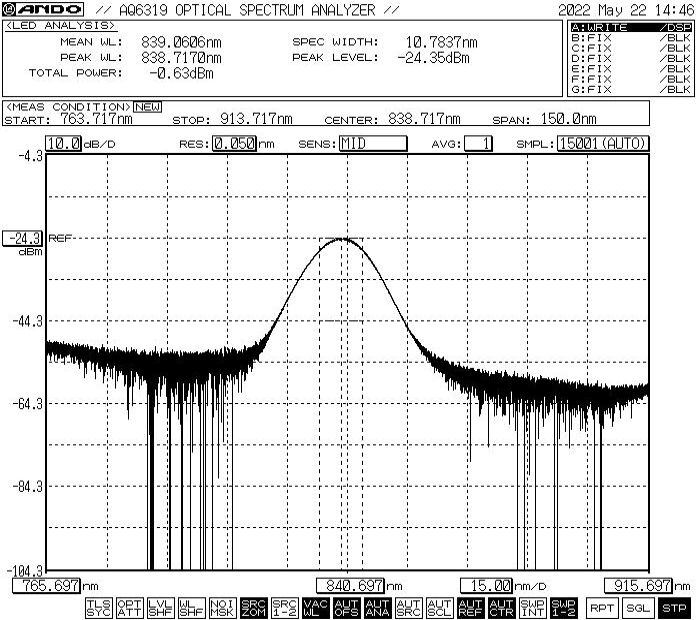

Det typiske spektrum viser en centerbølgelængde omkring 840nm med ca. 10nm -3dB båndbredde.

*Bemærk: Det viste spektrum er typisk ydeevne. Det faktiske spektrum kan variere lidt fra enhed til enhed. Kontakt os for specifikke spektrumdata eller tilpassede spektrumkrav.

Bestillingsinformation-840nm Fiberkoblet SLD bredbåndslyskilde

Modelnomenklatur

BSLD - XXX - XX - XX - X - (X)

Eksempel: BSLD - 840 - 51 - SM - M

840nm SLD bredbåndslyskilde, 5mW output, 10nm båndbredde, 780-HK fiber, modulversion, 5VDC strømforsyning

Tilgængelige tilpasningsmuligheder

• Centerbølgelængde: 840 nm standard, andre bølgelængder tilgængelige efter anmodning

• Udgangseffekt: 5mW standard, muligheder for højere effekt

• Spektral båndbredde: 10nm standard, andre båndbreddemuligheder tilgængelige

• Fibertype: 780-HK standard, andre specialfibre tilgængelige

• Fiberlængde: 0,5 m, 1 m, 1,5 m, 2 m (brugerdefinerede længder tilgængelige)

• Pigtailtype: 900 μm løst rør, 3,0 mm løst rør

• Stiktype: FC/APC-standard, FC/UPC, SC/APC, LC/APC eller brugerdefineret

• Pakketype: Modul eller bordplade

• Strømforsyningsspænding: 5VDC, 12VDC (modul), 110-240VAC (bordplade)

• Optisk isolator: Mulighed for indbygget isolator

• Kommunikationsgrænseflade: RS485-standard, andre grænseflader tilgængelige

• Værtscomputersoftware: Tilgængelig til overvågning og kontrol

For tilpassede krav, kontakt venligst vores salgsteam med dine specifikationer.

Datablad og testrapport

Hver 840nm SLD bredbåndslyskilde leveres med en omfattende testrapport, der dokumenterer målte ydeevneparametre. Databladet PDF-filen indeholder detaljerede specifikationer, ydeevnekurver og måltegninger.

• Individuel testrapport inkluderet med hver enhed

• Sporbart serienummer for hver enhed

Datablad

Vilkår for tilbud og betaling

Vilkår for tilbud

• EXW (Ex Works): Anbefales, hvis du har en DHL/UPS/FedEx-konto. Vi sender med din konto; ingen forsendelsesomkostninger opkræves af os.

• DAP (leveret på stedet): Hvis du ikke har en kurerkonto, kan vi arrangere forsendelse med forudbetalt fragt.

• Andre vilkår: Kontakt os venligst for at diskutere.

Betalingsbetingelser

• PayPal: Hurtig og sikker betaling for prøver og små ordrer

• T/T (bankoverførsel): Standard betalingsmetode for normale produktionsordrer

• Alibaba Trade Assurance: Sikker ordrebeskyttelse for onlinetransaktioner med købergaranti

• Kreditkort: Accepteret via PayPal, Alibaba

• Fleksible betalingsbetingelser: Kan forhandles

Ledetid

• Standardproduktion: ~10-15 arbejdsdage

• Tilpassede konfigurationer: 15-20 arbejdsdage

• Mængdeordrer: Kontakt venligst for produktionsplan

• International forsendelse: ~3-5 hverdage (DHL/UPS/FedEx Express)

• Hurtig service: Tilgængelig efter anmodning

Betjeningsnoter og håndtering

Fiberhåndtering

• Undgå skarpe bøjninger eller knæk, der kan beskadige fiberen

• Træk eller drej ikke fiberhalerne

• Rengør fiberstik før tilslutning ved hjælp af korrekt rengøringsværktøj

• Brug altid støvhætter, når stikket ikke er i brug

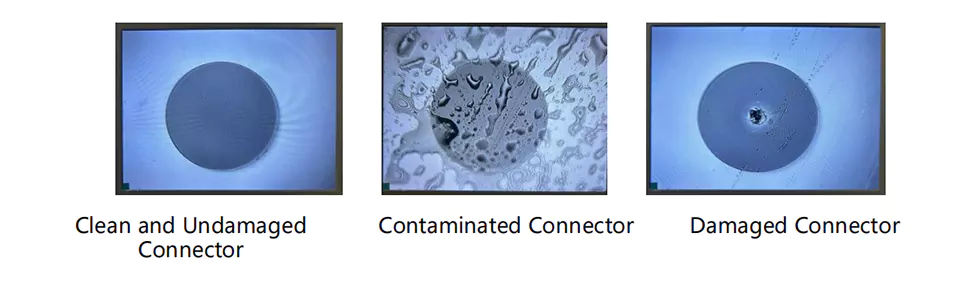

• Inspicér fiber-endefladen for skader før brug

Kraft- og driftsovervejelser

• Sørg for korrekt strømforsyningsspænding før tilslutning

• Overskrid ikke den maksimale drevstrøm eller effekt

• Brug korrekt køleplade til kontinuerlig drift

• Sluk for strømmen, før du tilslutter/afbryder fiber

• Kig ikke direkte ind i fiberudgangen, når den er tændt
