1. Introduktion af FP Coaxial Pigtail Laser Diode
2. Tekniske specifikationer
3. Produktegenskaber
4. Ansøgninger

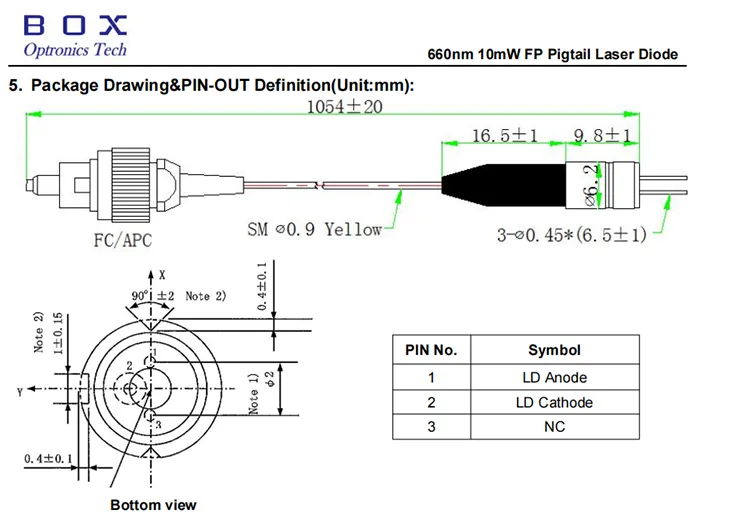

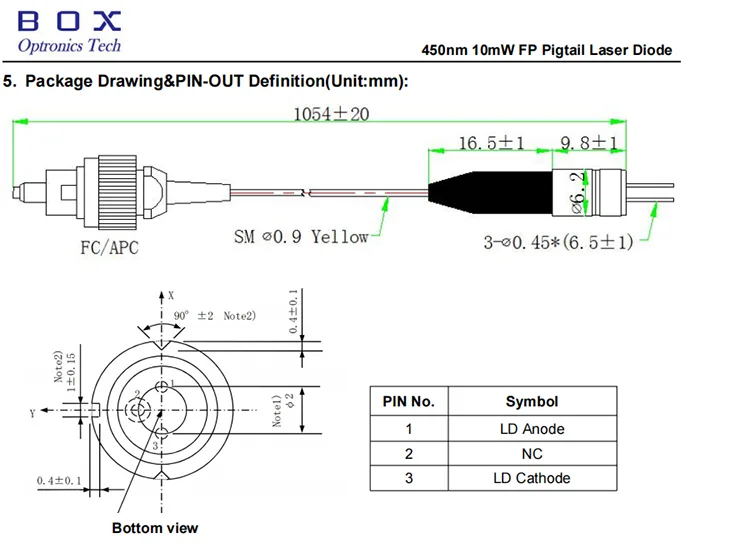

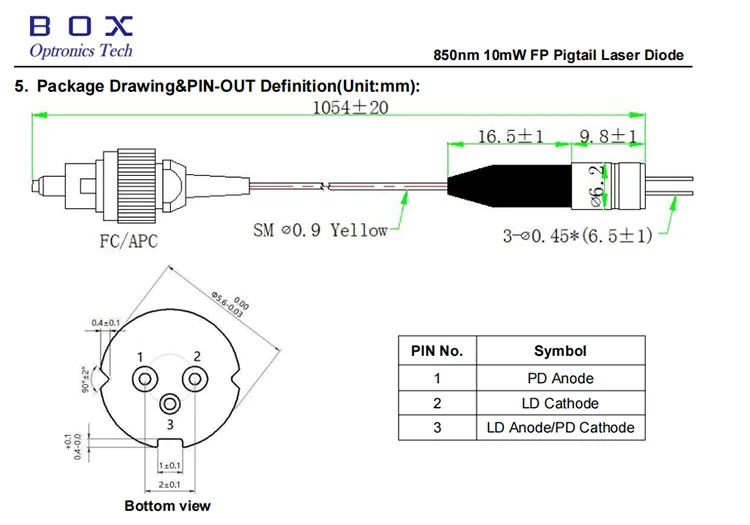

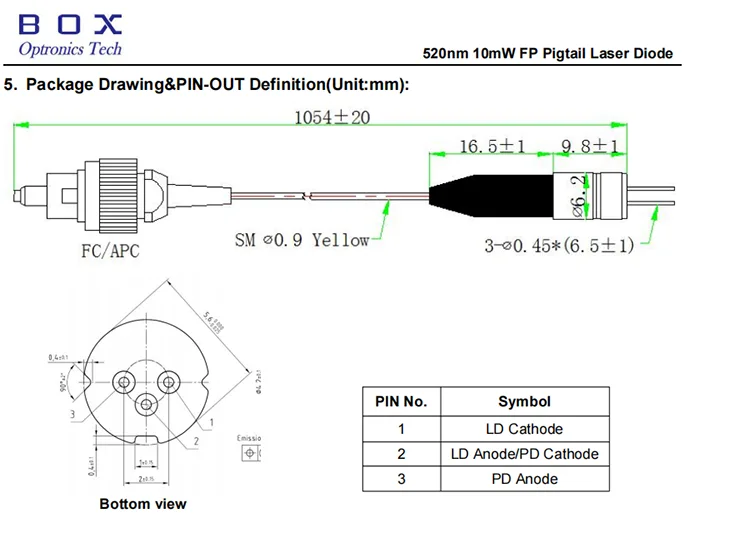

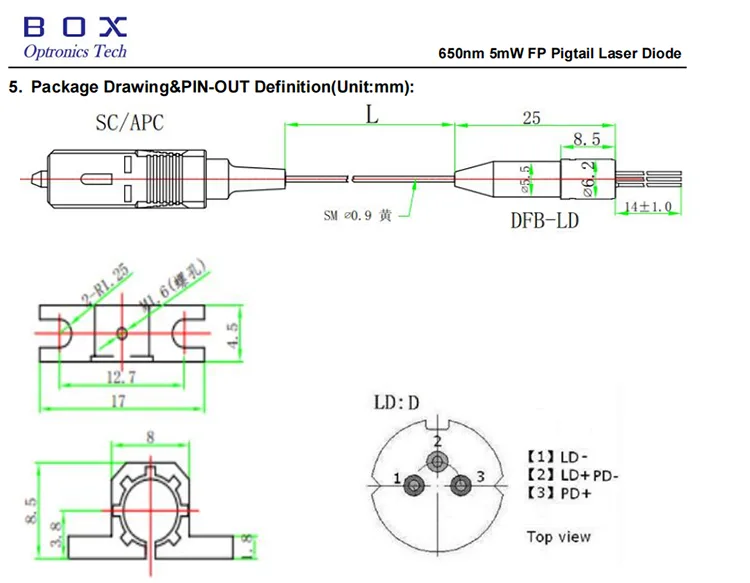

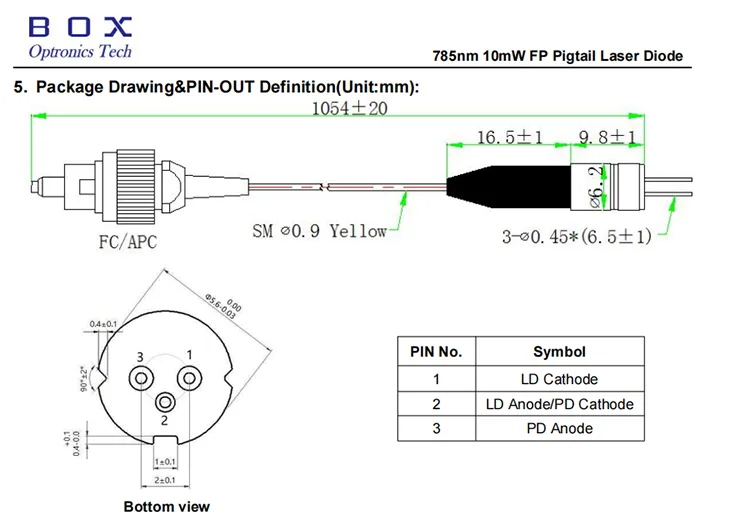

5. Pakketegning & PIN-OUT Definition (Enhed:mm)
6. Bestillingsoplysninger
7. Datablad
8. Vilkår for tilbud og betaling
9. Gennemløbstid
10. Kvalitetssikring og eftersalgsservice

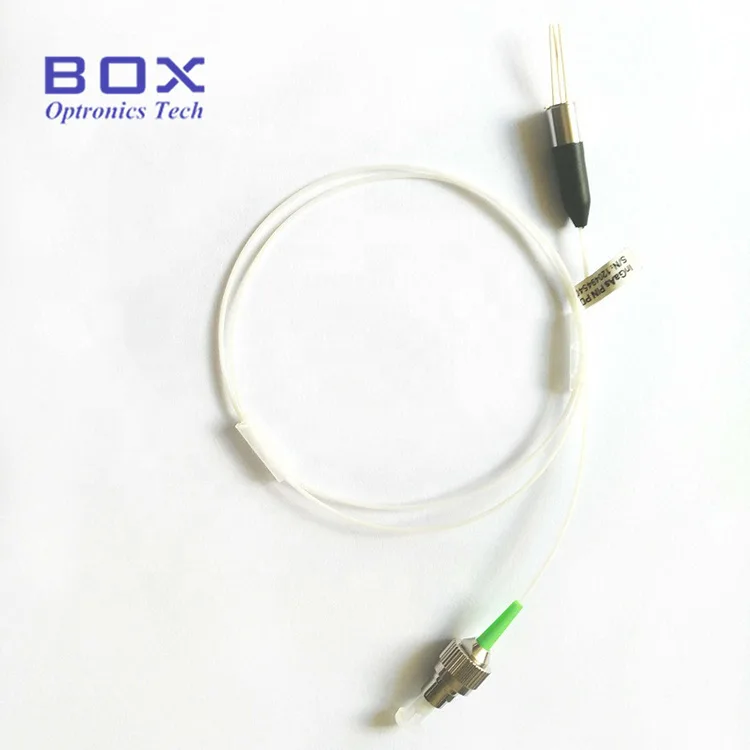

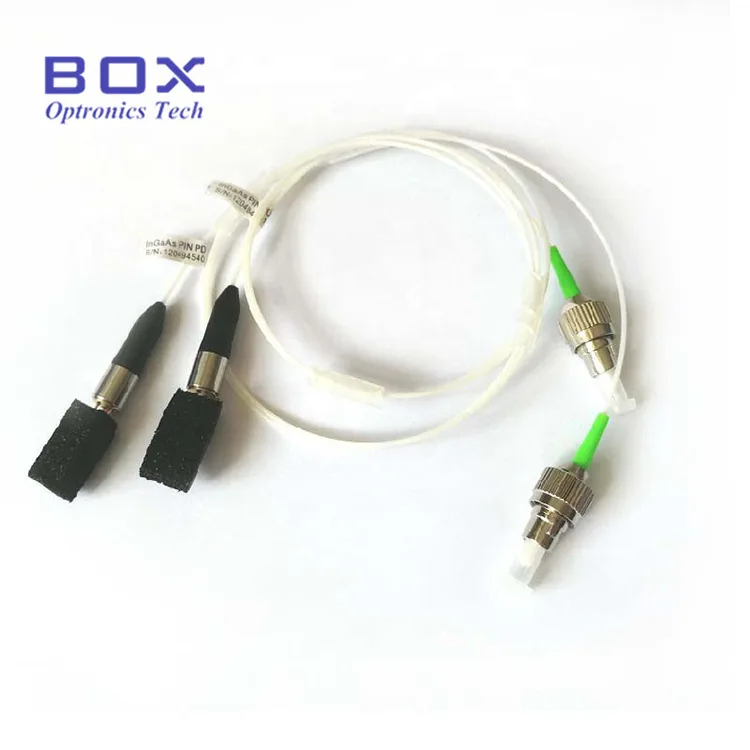

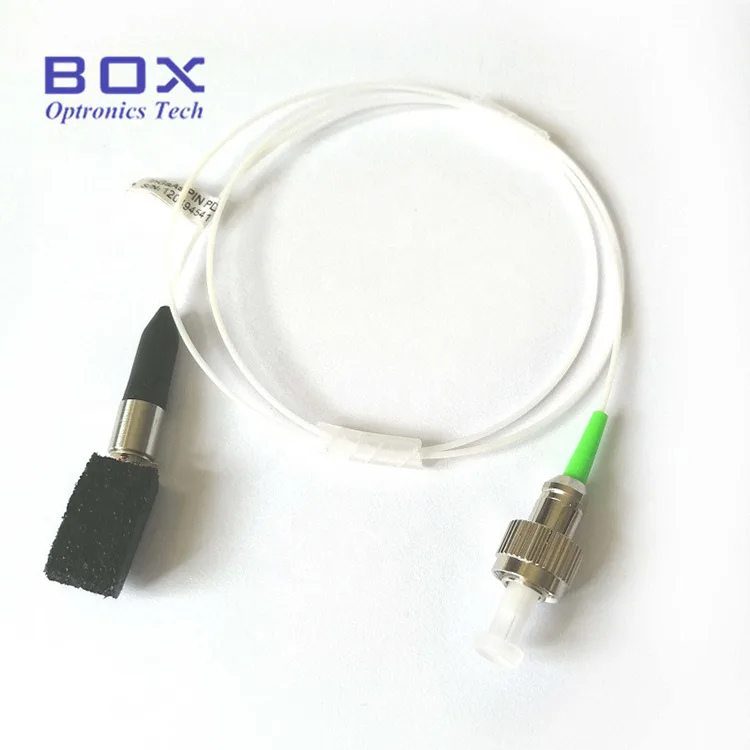

Denne FP Coaxial Pigtail Laser Diode er en enkelt-mode Fabry-Perot laserdiode, bølgelængde 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm og 980 nm er tilgængelig, og udgangseffekten er 10 5 mW eller 10 mW eller 105 mW. Konnektoren er FC/APC eller SC/APC. Høj pålidelighed og lang levetid. Telcordia GR-468 pålidelighedsteststandard. Disse multi-bølgelængde FP laserdioder giver fleksible, pålidelige og højtydende løsninger til en række synlige og nær-infrarøde applikationer.
|
Parameter |
Symbol |
Testtilstand |
Min |
Typ |
Maks |
Enhed |
|
Center bølgelængde |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
Optisk udgangseffekt |
PF |
IF = 65mA |
10 |
20 |
- |
mW |
|
Tærskelstrøm |
ITH |
CW |
- |
22 |
40 |
mA |
|
Driftsspænding |
VF |
CW |
- |
5.1 |
6.0 |
V |
|
Driftsstrøm |
HVIS |
CW |
- |
70 |
90 |
mA |
|
Fiber type |
- |
- |
460-HK |
|||
|
Parameter |
Symbol |
Testtilstand |
Min |
Typ |
Maks |
Enhed |
|
Center bølgelængde |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
Optisk udgangseffekt |
PF |
IF = 65mA |
5.0 |
- |
- |
mW |
|
Tærskelstrøm |
ITH |
CW |
- |
22 |
40 |
mA |
|
Driftsspænding |
VF |
CW |
- |
5.8 |
6.5 |
V |
|
Driftsstrøm |
HVIS |
CW |
- |
60 |
80 |
mA |
|
Fiber type |
- |
- |
460-HK |
|||
|
Parameter |
Symbol |
Testtilstand |
Min |
Typ |
Maks |
Enhed |
|
Center bølgelængde |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
Optisk udgangseffekt |
PF |
IF = 65mA |
- |
5 |
- |
mW |
|
Tærskelstrøm |
ITH |
CW |
- |
55 |
- |
mA |
|
Driftsspænding |
VF |
CW |
- |
2.1 |
2.5 |
V |
|
Driftsstrøm |
HVIS |
CW |
- |
- |
105 |
mA |
|
Parameter |
Symbol |
Testtilstand |
Min |
Typ |
Maks |
Enhed |
|
Center bølgelængde |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
Optisk udgangseffekt |
PF |
HVIS = 70mA |
10 |
- |
- |
mW |
|
Tærskelstrøm |
ITH |
CW |
- |
40 |
90 |
mA |
|
Driftsspænding |
VF |
CW |
- |
2.4 |
3.0 |
V |
|
Driftsstrøm |
HVIS |
CW |
- |
70 |
120 |
mA |
|
Fiber type |
- |
- |
630 hk |
|||
|
Parameter |
Symbol |
Testtilstand |
Min |
Typ |
Maks |
Enhed |
|
Center bølgelængde |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
Optisk udgangseffekt |
PF |
HVIS = 70mA |
10 |
- |
-- |
mW |
|
Tærskelstrøm |
ITH |
CW |
- |
30 |
45 |
mA |
|
Driftsspænding |
VF |
CW |
- |
1.9 |
2.2 |
V |
|
Driftsstrøm |
HVIS |
CW |
- |
70 |
120 |
mA |
|
Hældningseffektivitet |
SE |
CW |
1 |
1.1 |
1.2 |
W/A |
|
Overvåg PD |
IM |
- |
- |
0.2 |
0.2 |
mA |
|
Fiber type |
- |
- |
780 hk |
|||
|
Parameter |
Symbol |
Testtilstand |
Min |
Typ |
Maks |
Enhed |
|
Center bølgelængde |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
Optisk udgangseffekt |
PF |
HVIS = 60mA |
10 |
- |
- |
mW |
|
Tærskelstrøm |
ITH |
CW |
- |
16 |
20 |
mA |
|
Driftsspænding |
VF |
CW |
- |
2.1 |
2.3 |
V |
|
Driftsstrøm |
HVIS |
CW |
- |
45 |
60 |
mA |
|
Hældningseffektivitet |
SE |
CW |
- |
0.95 |
- |
W/A |
|
Overvåg PD |
IM |
- |
0.05 |
0.13 |
0.5 |
mA |
|
Fiber type |
- |
- |
780 hk |
|||
|
Parameter |
Symbol |
Testtilstand |
Min |
Typ |
Maks |
Enhed |
|
Center bølgelængde |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
Optisk udgangseffekt |
PF |
HVIS = 60mA |
5 |
- |
- |
mW |
|
Tærskelstrøm |
ITH |
CW |
- |
12 |
20 |
mA |
|
Driftsspænding |
VF |
CW |
- |
1.55 |
2.0 |
V |
|
Driftsstrøm |
HVIS |
CW |
- |
30 |
50 |
mA |
|
Hældningseffektivitet |
SE |
CW |
0.64 |
0.8 |
- |
W/A |
|
Overvåg PD |
IM |
- |
0.08 |
0.3 |
0.5 |
mA |
|
Fiber type |
- |
- |
Hej 1060 |
|||
● Single mode Fabry-Perot(FP) laserdiode;
● Bølgelængdemuligheder: 450–980nm;
● Koaksial fiberkoblet udgang, CW-drift;
● Høj pålidelighed, lang levetid;
● Telcordia GR-468 pålidelighedsteststandard.
● Indikation;
● Let pen;
● Printere;
● Laboratorie- og biomedicinsk laser;
● Optisk registrering.
|
BLD |
-X |
XX |
XX |
X |
-XX |
|
LD |
Chiptype |
Bølgelængde |
Udgangseffekt |
PIN-OUT |
Stik |
|
Laserdiode |
F: FP |
450: 450 nm 520: 520 nm |
10: 10mW Andre |
F: Typ F |
FA: FC/APC |
|
650: 650 nm |
02: 2mW 05: 5mW Andre |
D: Type D |
FA: FC/APC SA: SC/APC Andre |
||
|
660: 660 nm 785: 785 nm 850: 850 nm |
10: 10mW Andre |
D: Type D |
FA: FC/APC |
||
|
980: 980 nm |
5: 5mW Andre |
D: Type D |
FA: FC/APC |
fx: BLD-F78510D-FA
(Ordreinformation: FP Coaxial Pigtail Laser Diode, 785nm 10mW, type D pin-out, med FC/APC-stik).
● Vilkår for tilbud
(1) EXW:
Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.
(2) DAP:
Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.
(3) Andet
● Betalingsbetingelser
PayPal og T/T er tilgængelige.
Produktion: omkring 10 arbejdsdage. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)
Den internationale logistik: 3-5 arbejdsdage.
● Garantiperiode:
Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.
● Udelukkelser fra gratis garanti:
I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:
(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.
(2) Fejl på grund af forkert betjening af brugeren.
(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.
(4) Uautoriseret adskillelse, ændring eller reparation.
(5) Ændrede eller ufuldstændige garantietiketter på huset.
(6) Skader eller tab under transport.
