840nm 10mW 35nm BW SLD diode

Indholdsfortegnelse

1. Introduktion af 840nm 10mW 35nm BW SLD diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Pakningseksempel

6. Bestillingsoplysninger

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Gennemløbstid

10. Betjeningsnoter

11. Kvalitetssikring og eftersalgsservice

Produktintroduktion

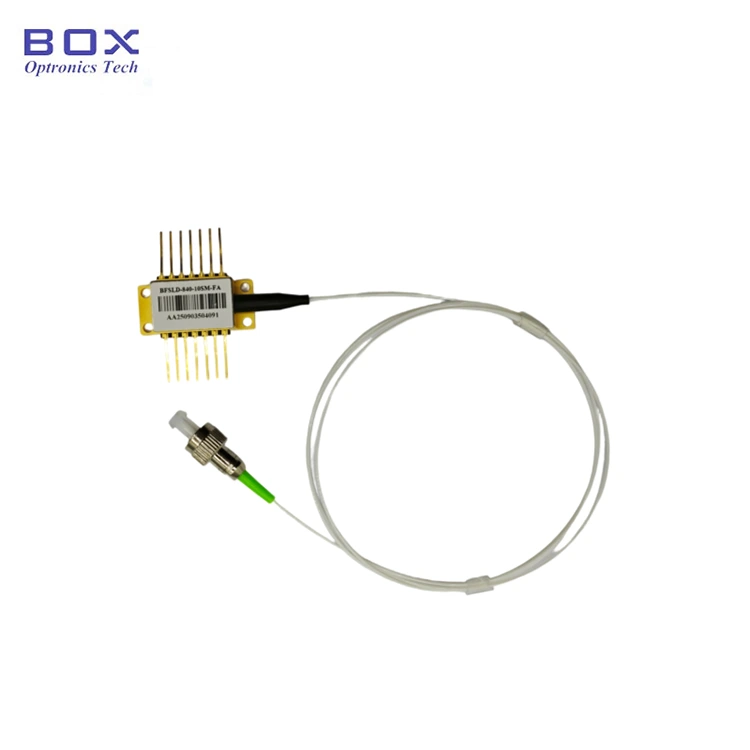

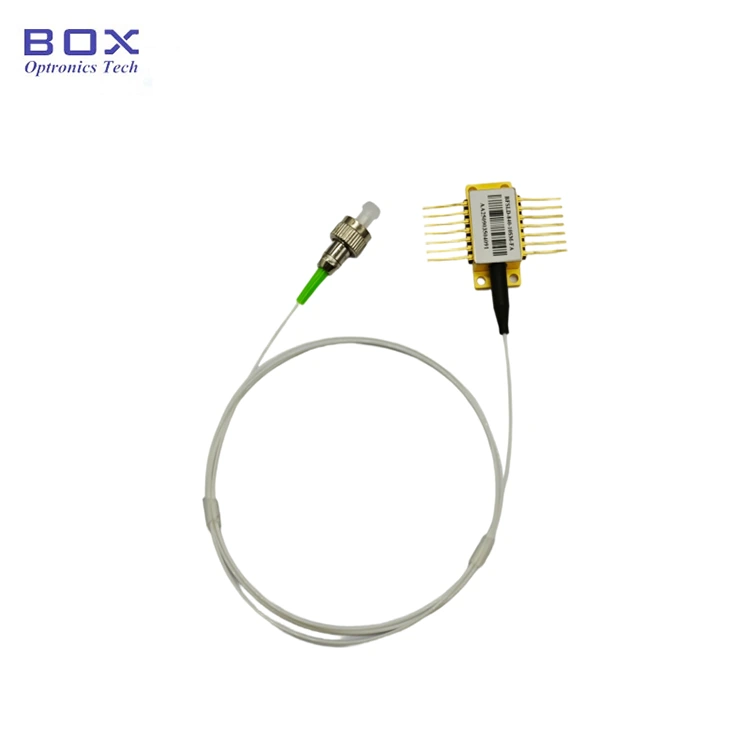

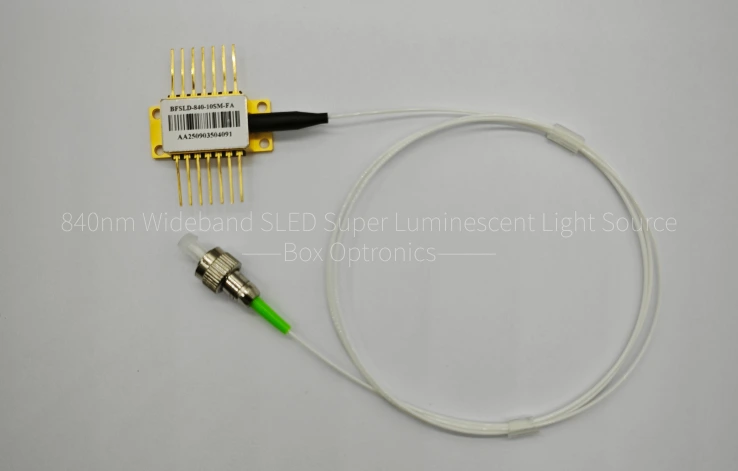

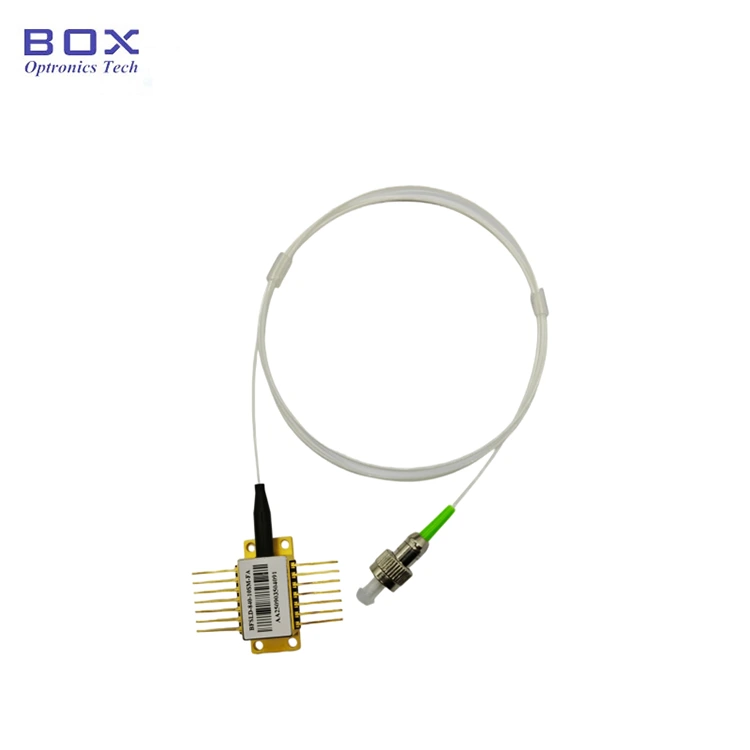

Dette er en 840nm bredbånds SLED super luminescerende diode med en 14-bens sommerfuglepakke. Den har op til 10mW udgangseffekt, over 35nm 3dB båndbredde og integrerer TEC og termistor for et stabilt og jævnt spektrum. Velegnet til optisk kohærenstomografi (OCT). Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produktspecifikationer

Produktegenskaber

● SM fiber eller PM fiber pigtail;

● Høj udgangseffekt op til 10mW;

● 14-benet BTF-pakke med TEC.

Produktapplikationer

● Fiberoptiske gyroskoper;

● Laboratoriebredbåndslyskilder og optisk test;

● Optisk kohærenstomografi (OCT) og medicinsk billedbehandlingsudstyr.

Produktdetaljer

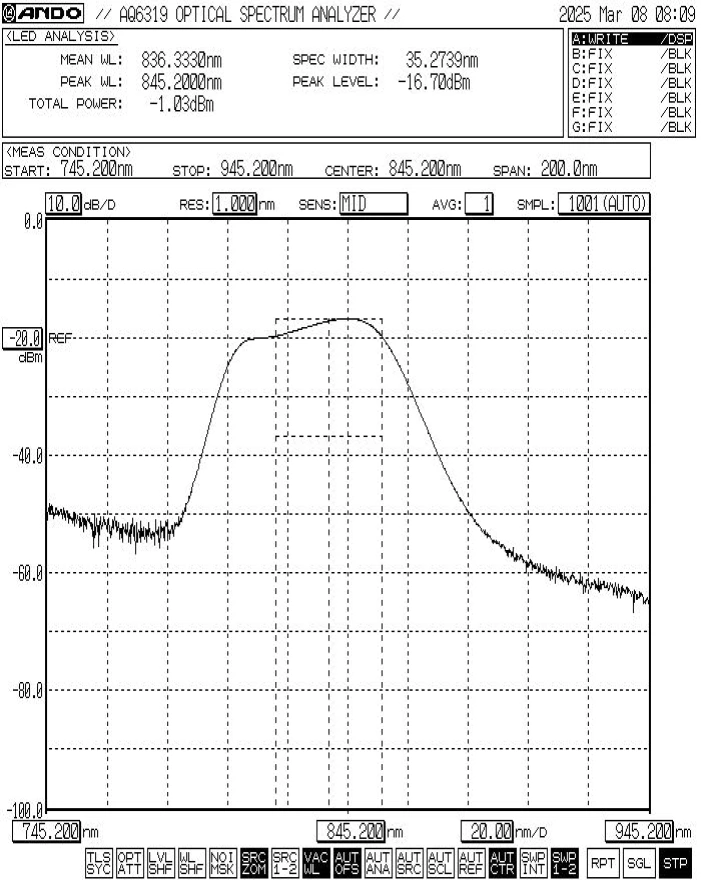

● Typisk spektrum: -3dB Båndbredde Min.30nm / Typ.35nm

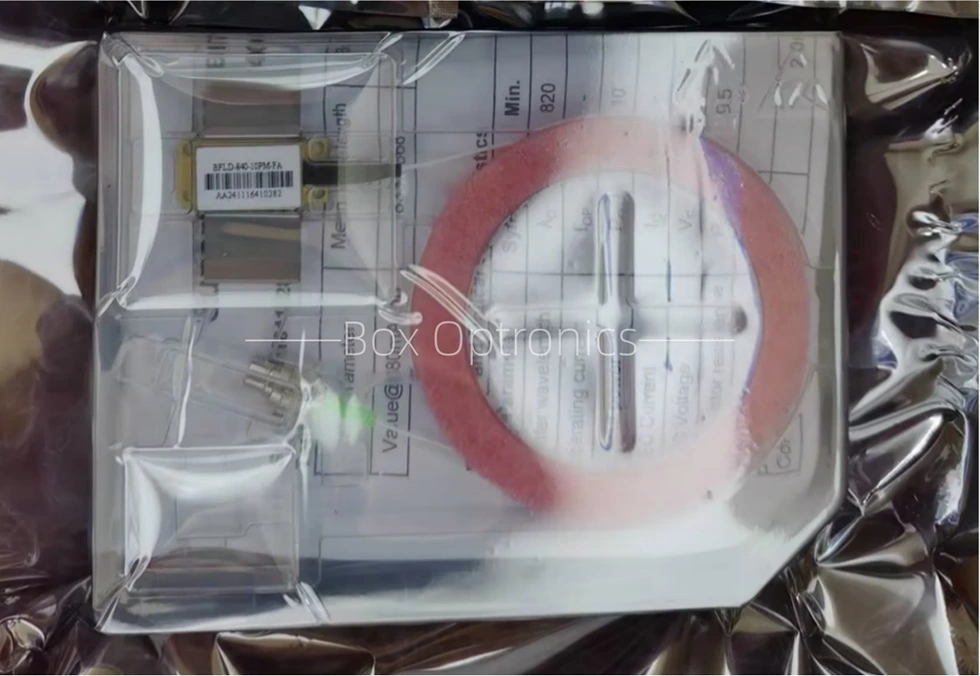

● Eksempel på pakning

Standalone enhed; ingen indbygget driver (ekstern driver valgfri).

Bestillingsoplysninger

fx: BFSLD-840-103SM-FA

(Ordreinformation: 840nm 10mW 35nm BW SLD Diode, sommerfuglepakke, typisk -3dB båndbredde 35nnm, med SM-fiber, FC/APC-stik).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

● Under drift udsender denne enhed en laserstråle med høj intensitet; se ikke direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor er streng overholdelse af antistatiske beskyttelsesforanstaltninger påkrævet under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre overspænding i strømforsyningen, da undladelse heraf kan resultere i permanent skade på enheden (f.eks. sikre korrekt jordforbindelse af udstyret og bære en antistatisk håndledsrem).

● Kontroller stabiliteten af ​​produktets driftskredsløb for at forhindre skader forårsaget af pulsstrømme.

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stik, må du ikke trykke på eller trække i ærmet, der er placeret bag på enhedens hus. For enheder udstyret med stik skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under installation eller fjernelse.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Der skal lægges særlig vægt på følgende: under lodningsprocessen skal enheden være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Når du bruger enheden, skal du nøje overholde de driftsspændings- og strømområder, der er angivet i databladet. Nøgleparametre – inklusive Ith (Tærskelstrøm), Iop max (Maksimal driftsstrøm), Vop max (Maksimal driftsspænding) og λc (Centerbølgelængde) – skal refereres specifikt i testrapporten, der leveres på forsendelsestidspunktet. Bemærk: Betjening ud over de absolutte maksimumværdier kan forårsage permanent skade på enheden.

Kvalitetssikring og eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
