Fabry Perot FP Laser Source Module

Indholdsfortegnelse

1. Introduktion af Fabry Perot FP-laserkildemodulet

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Gennemløbstid

11. Betjeningsnoter og vedligeholdelse

12. Kvalitetssikring og eftersalgsservice

Produktintroduktion-Fabry Perot FP laserkildemodul

Fabry Perot FP Laser Source Module anvender en halvlederlaserchip, et professionelt designet drevkredsløb og TEC-kontrol for at sikre sikker drift af laseren, stabil udgangseffekt og spektrum. 532nm, 785nm og 1064nm er valgfri. Udgangseffekten er over 50mW. PC-værtskommandoer og software leveres til drift og integration. Velegnet som pumpelaserkilde til biomedicinsk og spektral analyse.

Produktspecifikationer-Fabry Perot FP Laser Source Module

Produktegenskaber-Fabry Perot FP Laser Source Module

● 50mW høj udgangseffekt;

● Stabil effekt og spektrum;

● 70x90x18mm Kompakt modulpakke.

Produktapplikationer-Fabry Perot FP laserkildemodul

● Biomedicinsk;

● Spektralanalyse;

● Optisk fibersensor.

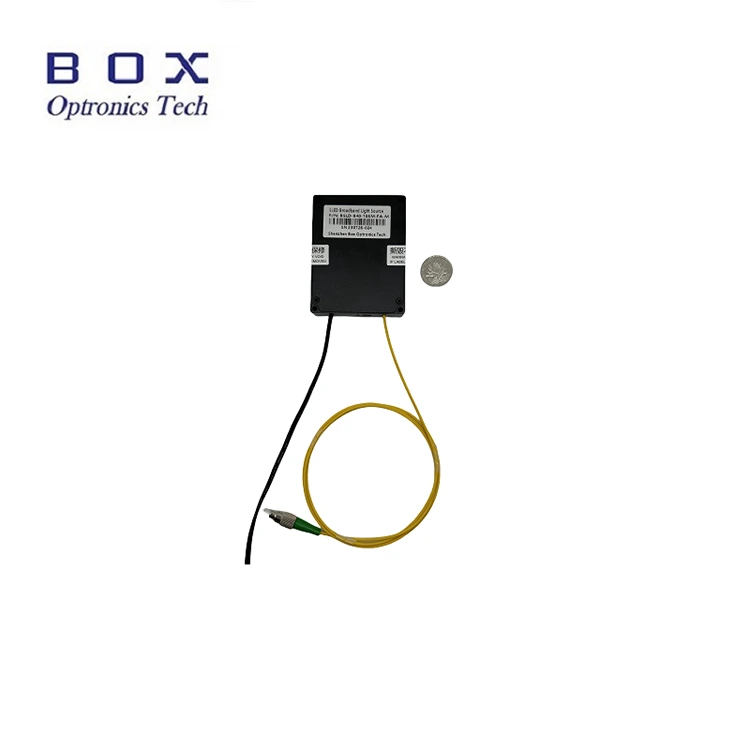

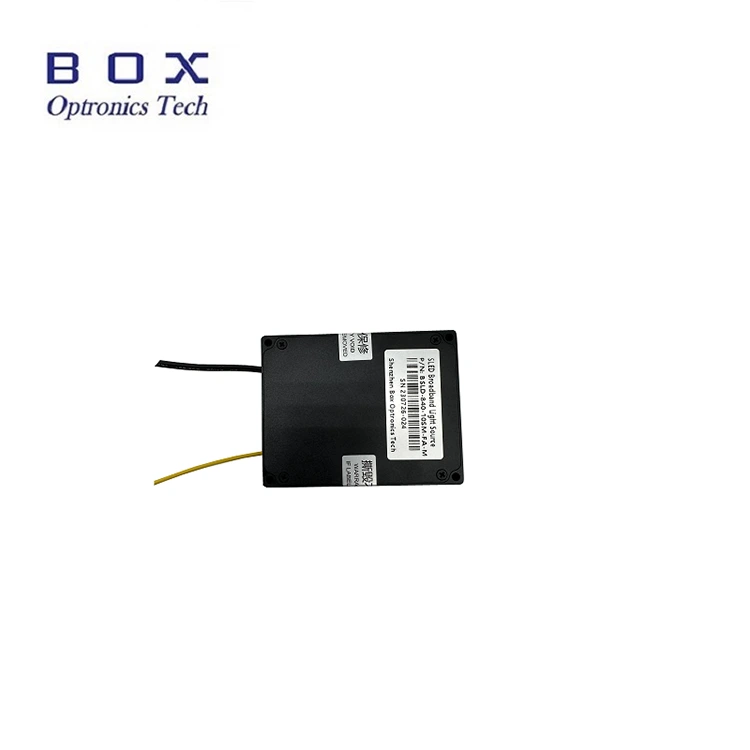

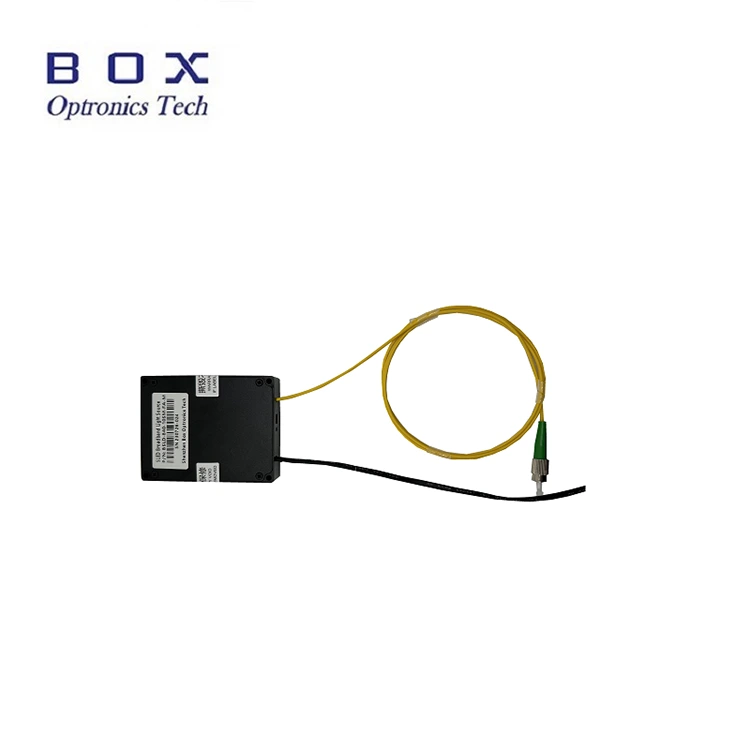

Produktdetaljer-Fabry Perot FP Laser Source Module

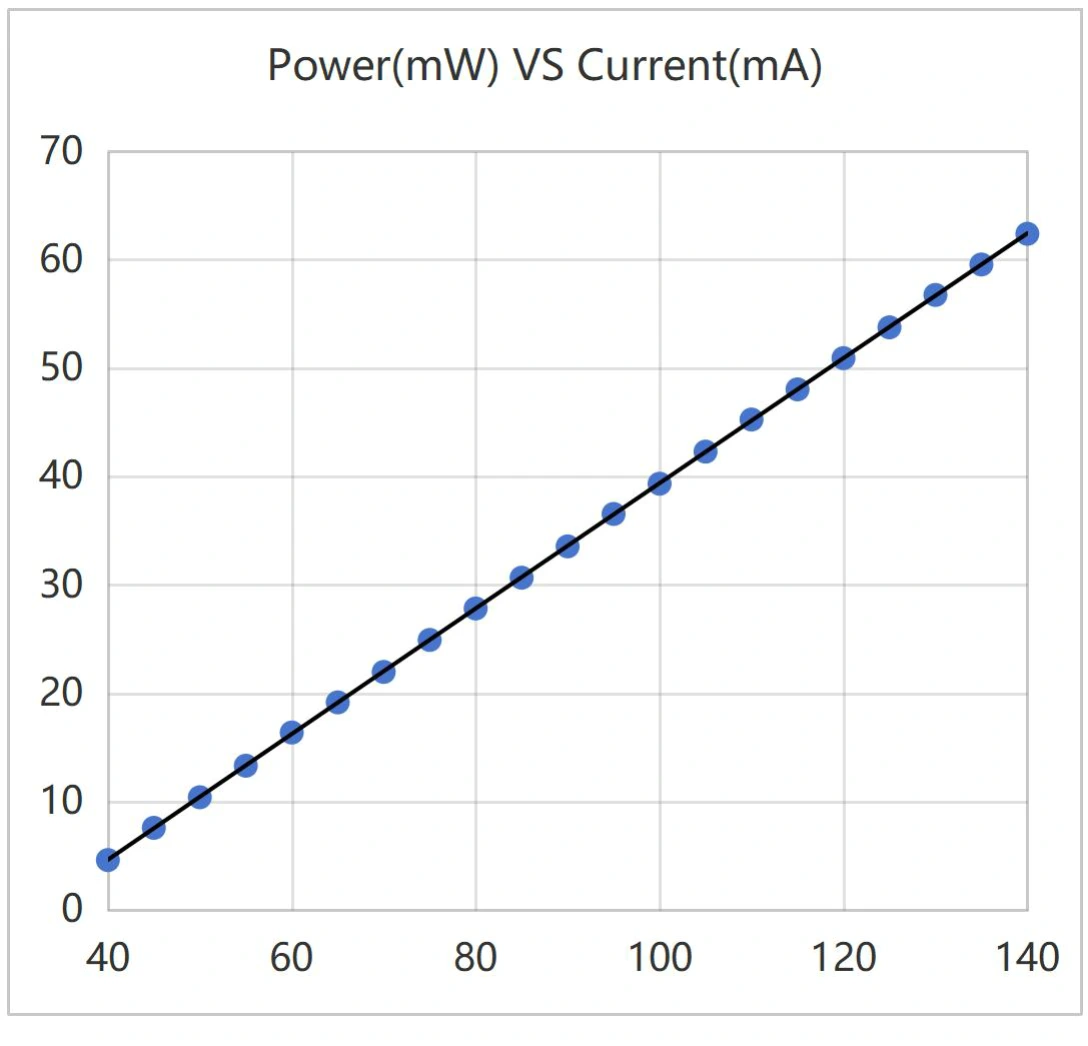

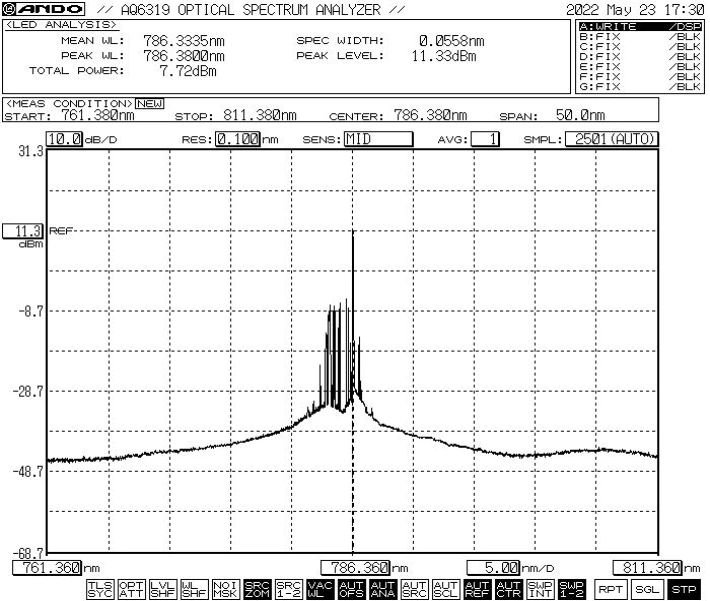

● Typisk kurve: 785nm 50mW FP laserkilde

Operation Steps-Fabry Perot FP Laser Source Module

Trin 1. Udpakning: Inden montering kontrolleres, om alt tilbehør er komplet.

Trin 2. Strømforsyning: Forbundet til en DC-switchende strømforsyning eller en reguleret strømforsyning, der opfylder deres strømforsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3. Tilslutning af udgangsfiber: Åbn støvhætten ved fiberstikket eller -flangen, kontroller fiberendefladen, og tilslut fiberen eller splejs fiberen til den enhed eller strømmåler, der skal testes, efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4. Opret forbindelse til værtscomputeren: Brug USB-RS485 DB9-datakablet til at forbinde Fabry Perot FP-laserkildemodulet og computeren; computeren skal først installere en dedikeret seriel portdriver for at identificere USB-RS485 seriel port datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke tilsluttes og kommunikeres korrekt. Spørg venligst Box Optronics efter driveren.

Trin 5. Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til at styre LD-strømmen af ​​Fabry Perot FP Laser Source Module. Vælg den korrekte port, indstil strøm og temperatur, og klik derefter på knappen Åbn. (For at undgå beskadigelse skal du øge drevstrømmen langsomt ved første drift. Tilfør ikke fuld strøm med det samme.)

Trin 6. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestillingsinformation-Fabry Perot FP Laser Source Module

fx: BFL-F1064-50SM-FA-M

(Ordreoplysninger: Fabry Perot FP Laser Source Module, 1064nm, 50mW udgangseffekt, med SM-fiber, FC/APC-stik, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark-Fabry Perot FP Laser Source Module

Datablad

Testark

Vilkår for tilbud og betaling-Fabry Perot FP Laser Source Module

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Lead time-Fabry Perot FP Laser Source Module

Produktion: 10-15 arbejdsdage. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik: 3-5 arbejdsdage.

Driftsnoter og vedligeholdelse-Fabry Perot FP Laser Source Module

● Det anbefales ikke hyppigt at indsætte eller fjerne de fiberoptiske konnektorer for at forhindre støvforurening - hvilket kan føre til øget indføringstab - eller brænding af fiberstikkets endeflader.

● Rengør fiberstik med en fnugfri klud og efterse med en fiberendefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket af støvhætter.

● Hvis udgangsfiberen skal tilsluttes en anden fiber, anbefales det at bruge en fusionssplejser.

● Tag venligst forholdsregler mod fugt, støv og korrosion; opbevares på et tørt sted.

Kvalitetssikring og eftersalgsservice-Fabry Perot FP-laserkildemodul

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenlys fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantietiketter på huset.

(6) Skader eller tab under transport.
