1550nm SLD bredbånd lyskilde mikro-modul

Indholdsfortegnelse

1. Introduktion af 1550nm SLD bredbånd lyskilde mikro-modul

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Gennemløbstid

11. Betjeningsnoter og vedligeholdelse

12. Kvalitetssikring og eftersalgsservice

Produktintroduktion-1550nm SLD bredbånd lyskilde mikro-modul

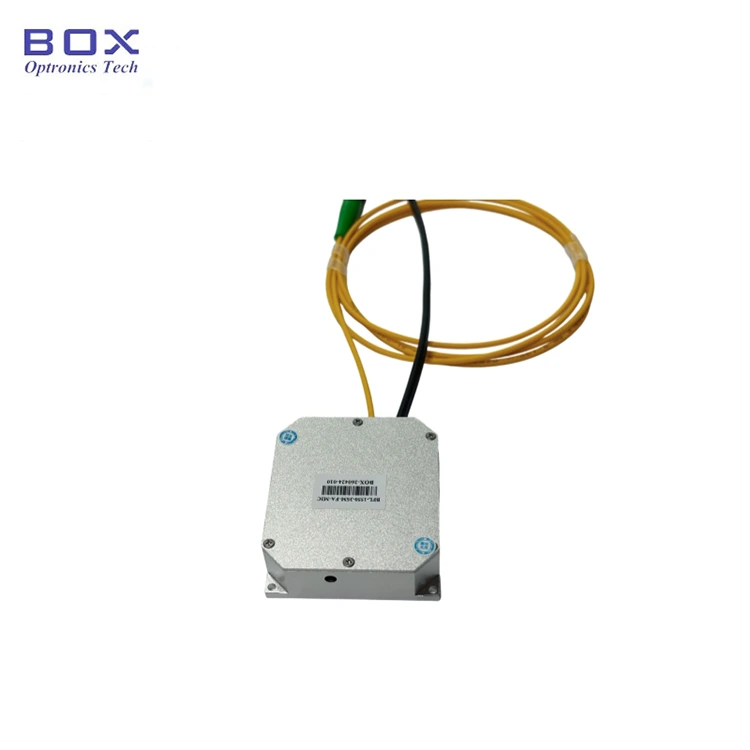

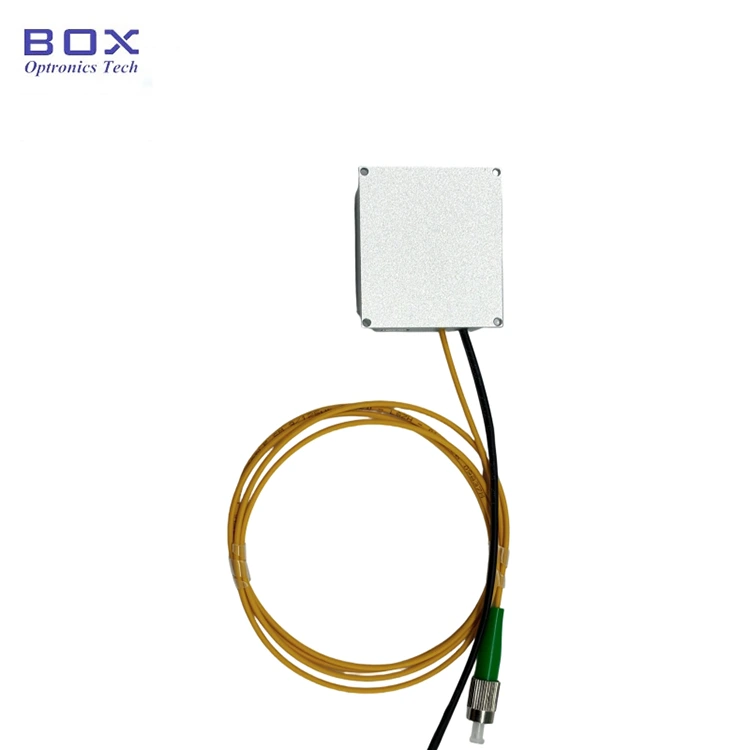

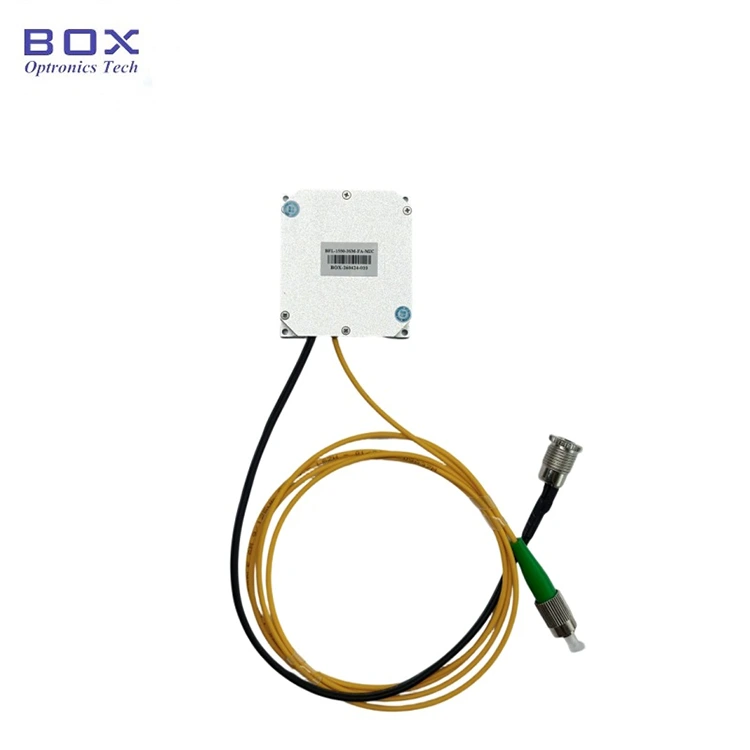

Dette er et 1550nm SLD-bredbåndslyskildemikromodul, der anvender superluminescerende diodeteknologi, med udgangseffekt 3mW og 10mW valgfri, -3dB båndbredde over 30nm, fladt spektrum, lav rippel og fremragende langtidsstabilitet. SM fiber og PM fiber er tilgængelige. Den understøtter RS485 kommunikationsgrænseflade og overvågningssoftware til systemintegration. Den kompakte dimension er kun 46,6x51,6x15 mm.

Produktspecifikationer-1550nm SLD bredbånd lyskilde mikro-modul

Produktegenskaber-1550nm SLD bredbånd lyskilde mikro-modul

● Lille størrelse; l

● Bredt spektrum;

● Lav spektral krusning;

● DB9 Female(RS485)-kommunikation for nem integration.

Produktapplikationer-1550nm SLD Broadband Light Source Micro-Module

● Optisk kohærenstomografi (OCT);

● Medicinsk billeddannelse;

● Fiberoptisk gyroskop (FOG).

Produktdetaljer-1550nm SLD Broadband Light Source Micro-Module

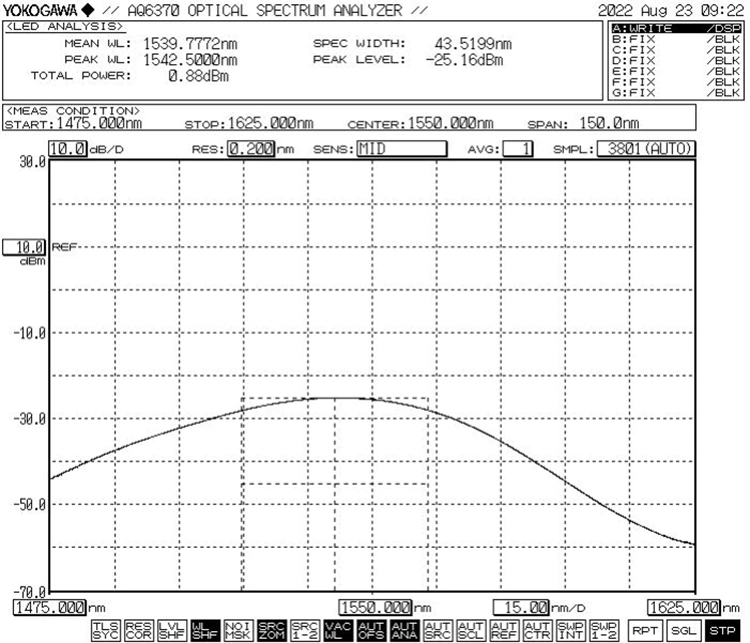

● Typisk spektrum: -3dB Båndbredde Min.30nm

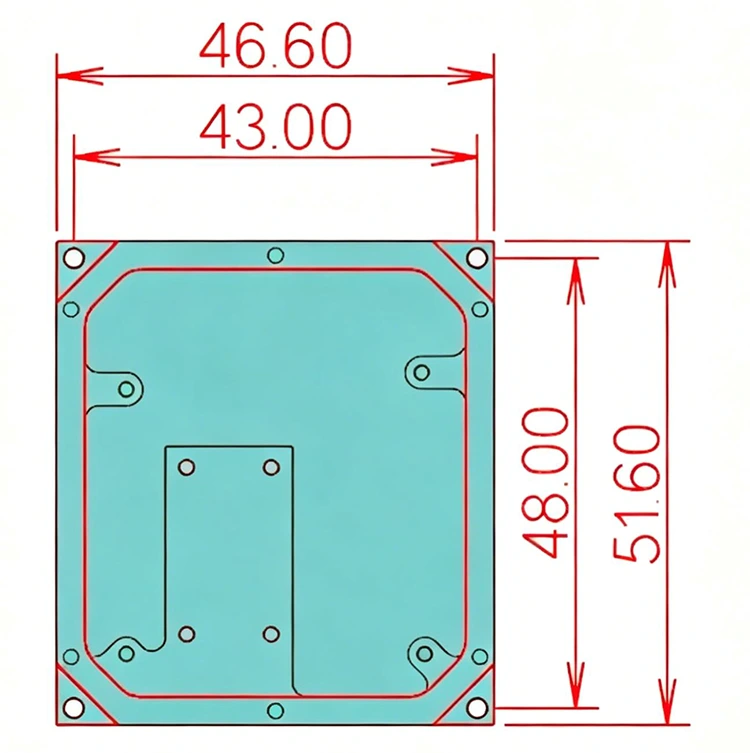

● Dimension(mm): 46,6(B)×51,6(D)×15(H)

Operation Steps-1550nm SLD Broadband Light Source Micro-Module

Trin 1. Udpakning: Inden montering kontrolleres, om alt tilbehør er komplet.

Trin 2. Strømforsyning: Forbundet til en DC-switchende strømforsyning eller en reguleret strømforsyning, der opfylder deres strømforsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3. Tilslutning af udgangsfiber: Åbn støvhætten ved fiberstikket eller -flangen, kontroller fiberendefladen, og tilslut fiberen eller splejs fiberen til den enhed eller strømmåler, der skal testes, efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4. Tilslut til værtscomputeren: Brug det grønne portkabel og USB-RS485 DB9-datakablet til at forbinde 1550nm SLD-bredbåndslyskildemikromodulet og computeren; computeren skal først installere en dedikeret seriel portdriver for at identificere USB-RS485 seriel port datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke tilsluttes og kommunikeres korrekt. Spørg venligst Box Optronics efter driveren.

Trin 5. Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til at styre LD-strømmen og LD-temperaturen for 1550nm SLD Broadband Light Source Micro-Module. Vælg den korrekte port, indstil strøm og temperatur, og klik derefter på knappen Åbn. (For at undgå beskadigelse skal du øge drevstrømmen langsomt ved første drift. Tilfør ikke fuld strøm med det samme.)

Trin 6. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestillingsinformation-1550nm SLD Broadband Light Source Micro-Module

fx: BSLD-1550-10SM-FA-MIC

(Bestillingsoplysninger: 1550nm SLD Broadband Light Source Micro-Module, 10mW udgangseffekt, med SMF-28e fiber, FC/APC-stik).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark-1550nm SLD Bredbåndslyskildemikromodul

Datablad

Vilkår for tilbud og betaling-1550nm SLD bredbånd lyskilde mikro-modul

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Ledetid-1550nm SLD bredbånd lyskilde mikro-modul

Produktion: 10-15 arbejdsdage. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik: 3-5 arbejdsdage.

Driftsnoter og vedligeholdelse-1550nm SLD Bredbåndslyskildemikromodul

● Rengør fiberstik med en fnugfri klud og efterse med en fiberendefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket af støvhætter.

● Hvis udgangsfiberen skal tilsluttes en anden fiber, anbefales det at bruge en fusionssplejser.

● Tag venligst forholdsregler mod fugt, støv og korrosion; opbevares på et tørt sted.

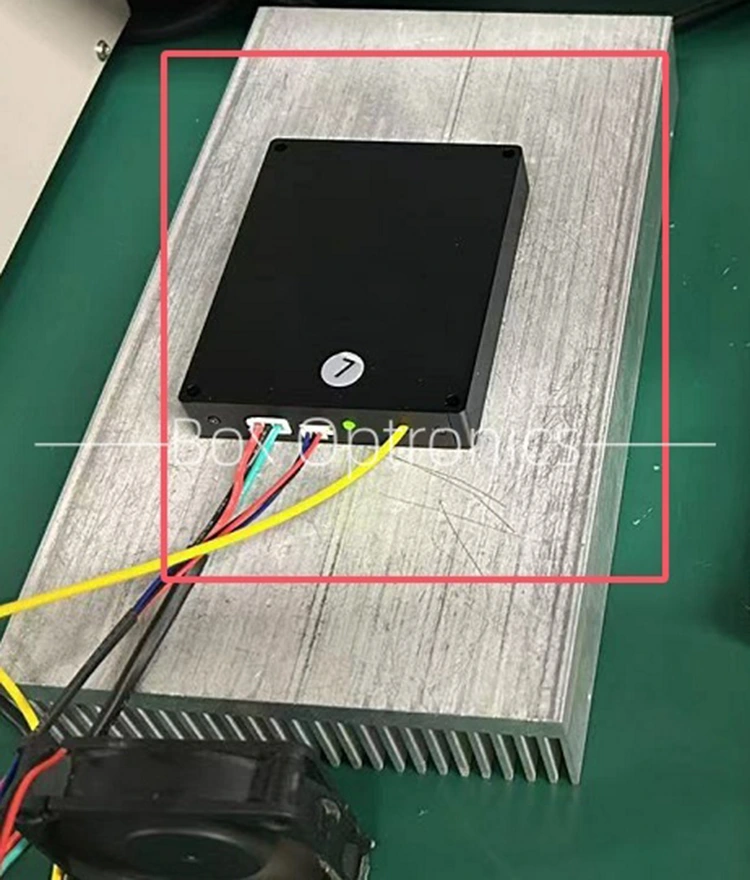

● Ved langvarig brug skal den placeres på en køleplade.

Kvalitetssikring og eftersalgsservice-1550nm SLD bredbånd lyskilde mikro-modul

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenlys fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantietiketter på huset.

(6) Skader eller tab under transport.
