1060nm 1064nm SLD lyskilde

Indholdsfortegnelse

1. Introduktion af 1060nm 1064nm SLD lyskilde

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Standard tilbehør

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Gennemløbstid

11. Betjeningsnoter og vedligeholdelse

12. Kvalitetssikring og eftersalgsservice

Produktintroduktion

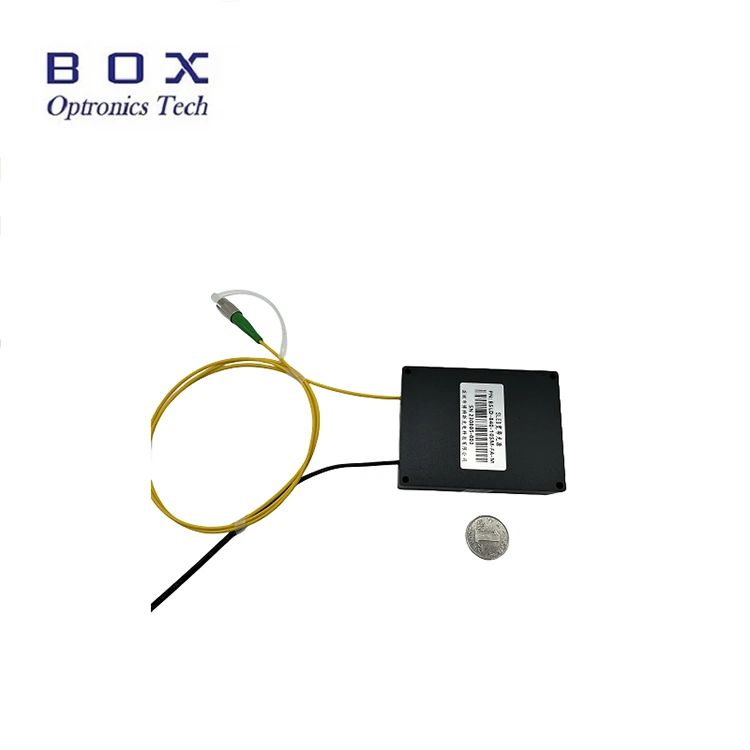

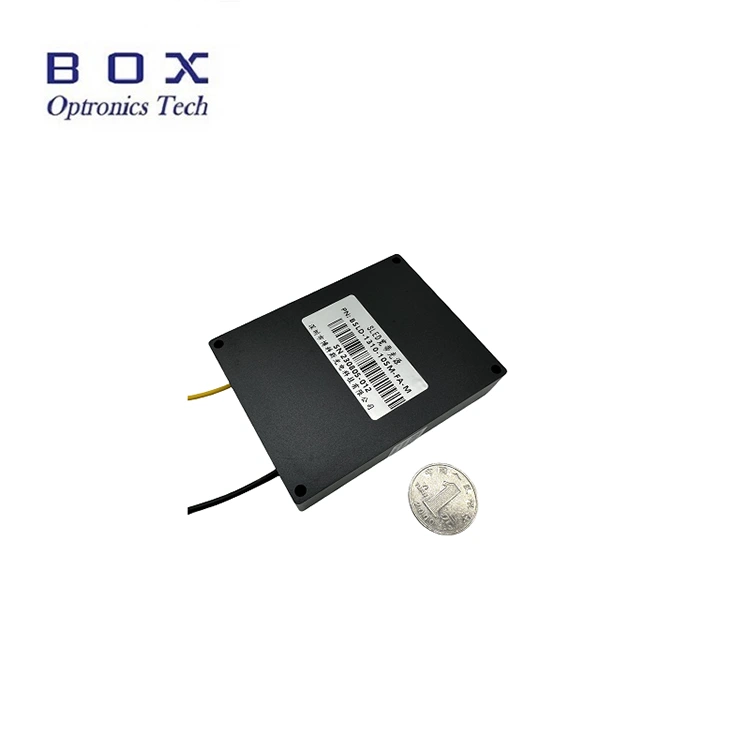

Dette er en 1060nm 1064nm SLD-lyskilde, der anvender superluminescerende diodeteknologi, med udgangseffekt 5mW og 15mW valgfri, -3dB båndbredde over 15nm, fladt spektrum, lav rippel og fremragende langtidsstabilitet. Den understøtter bord- og modulkonfigurationer med RS485-kommunikationsinterface og overvågningssoftware til systemintegration. Velegnet til fiberregistrering og medicinsk billeddannelse. Brug venligst med nominel spænding, kontroller temperatur og fugtighed, sørg for god varmeafledning, undgå overbelastning af output og forurening.

Produktspecifikationer

Produktegenskaber

● Lav spektral krusning;

● Fladt spektrum;

● DB9 Female(RS485)-kommunikation for nem integration.

Produktapplikationer

● Optisk fibersensor;

● Medicinsk billeddannelse;

● Fiberoptisk gyroskop (FOG).

Produktdetaljer

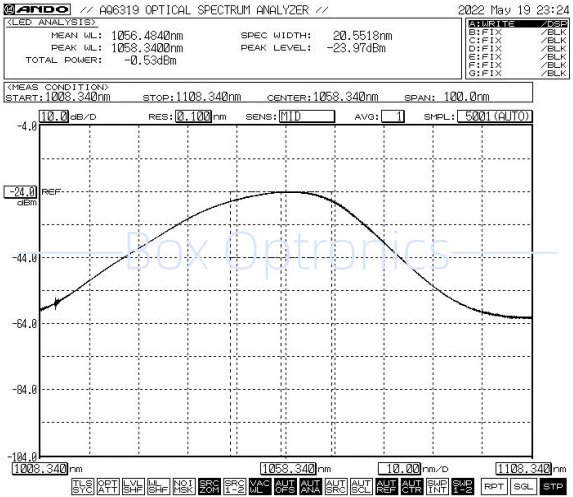

● Typisk spektrum: -3dB Båndbredde Min.15nm / Typ.20nm

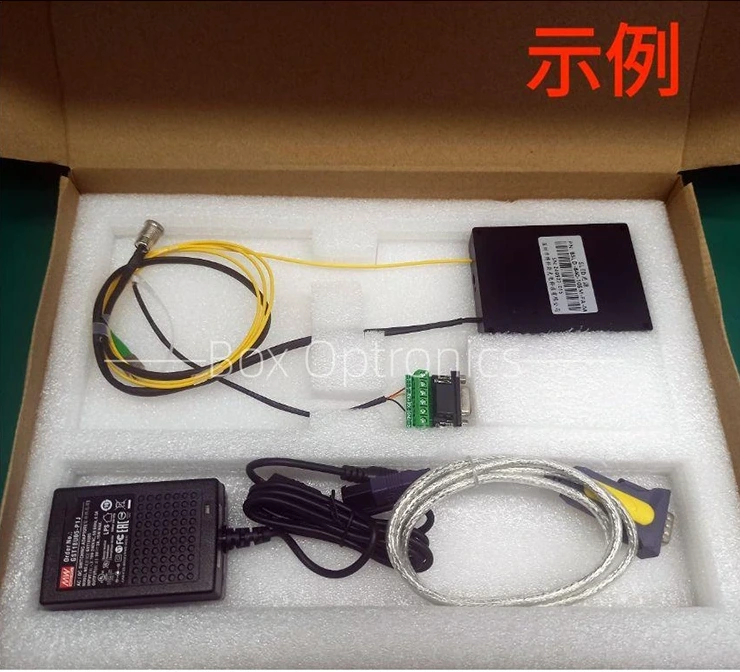

● Standard tilbehør

Driftstrin

Trin 1.Udpakning: Inden montering skal du kontrollere, om alt tilbehør er komplet, inklusive SLED-lyskildemodul, USB-datakabel, grøn portkabel, strømadapter, testrapport osv.

Trin 2.Strømforsyning: Tilsluttet en DC-switchende strømforsyning eller en reguleret strømforsyning, der opfylder deres strømforsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3.Tilslutning af udgangsfiber: Åbn støvhætten ved fiberstikket eller -flangen, kontroller fiberendefladen, og tilslut fiberen eller splejs fiberen til den enhed eller strømmåler, der skal testes, efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4.Tilslut til værtscomputeren: Brug det grønne portkabel og USB-RS485 DB9-datakablet til at forbinde 1060nm 1064nm SLD-lyskilden og computeren; computeren skal først installere en dedikeret seriel portdriver for at identificere USB-RS485 seriel port datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke tilsluttes og kommunikeres korrekt. Spørg venligst Box Optronics efter driveren.

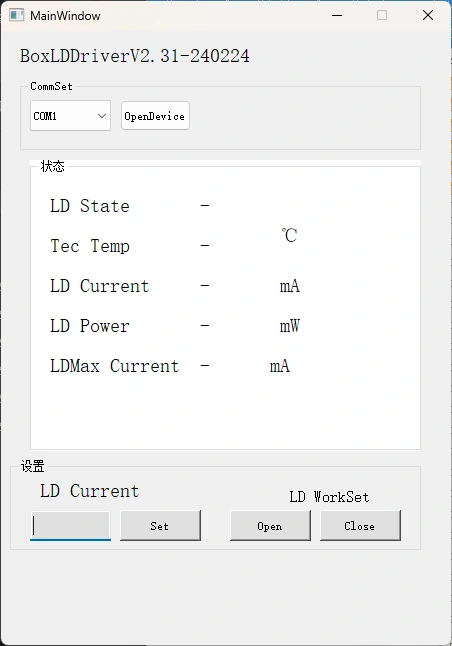

Trin 5.Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til at styre LD-strømmen og LD-temperaturen for 1060nm 1064nm SLD-lyskilden. Vælg den korrekte port, indstil strøm og temperatur, og klik derefter på knappen Åbn. (For at undgå beskadigelse skal du øge drevstrømmen langsomt ved første drift. Tilfør ikke fuld strøm med det samme.)

Trin 6.Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestillingsoplysninger

fx: BSLD-1060-5SM-FA-M

(Ordreinformation: 1060nm 1064nm SLD lyskilde, 5mW udgangseffekt, med SM Hi1060 fiber, FC/APC stik, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Driftsnoter og vedligeholdelse

● Det anbefales ikke hyppigt at indsætte eller fjerne de fiberoptiske konnektorer ved både input- og output-enden for at forhindre støvforurening - hvilket kan føre til øget indføringstab - eller brænding af fiberforbindelsens endeflader.

● Rengør fiberstik med en fnugfri klud og efterse med en fiberendefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket af støvhætter.

● Hvis udgangsfiberen skal tilsluttes en anden fiber, anbefales det at bruge en fusionssplejser.

● Tag venligst forholdsregler mod fugt, støv og korrosion; opbevares på et tørt sted.

Kvalitetssikring og eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
