840nm 10mW 40nm SLD Bredbåndslyskilde

Indholdsfortegnelse

1. Introduktion af 840nm 10mW 40nm SLD bredbåndslyskilde

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Gennemløbstid

11. Betjeningsnoter og vedligeholdelse

12. Kvalitetssikring og eftersalgsservice

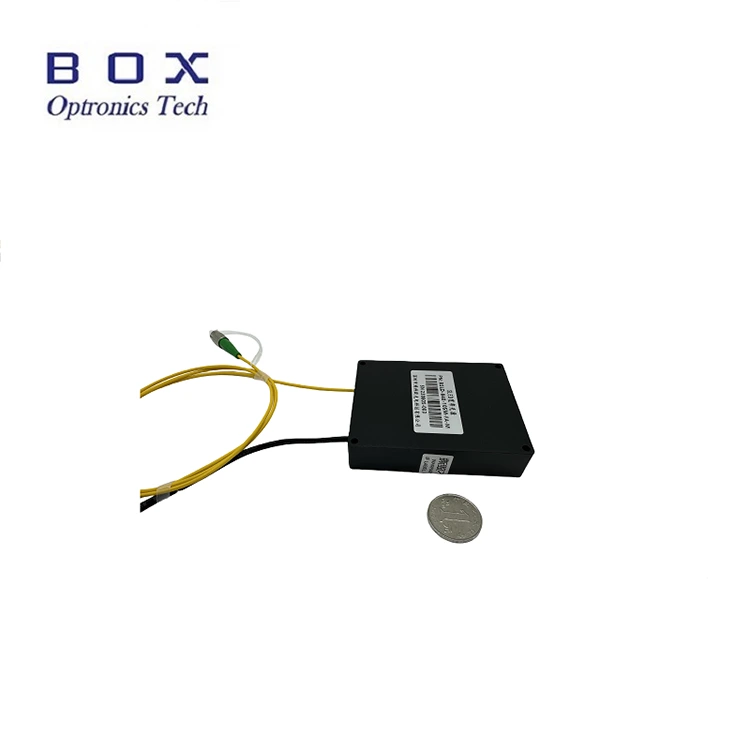

Produktintroduktion-840nm 10mW 40nm SLD bredbåndslyskilde

Dette er en 840nm 10mW 40nm SLD bredbåndslyskilde, der anvender superluminescerende diodeteknologi, med udgangseffekt større end 10mW, -3dB båndbredde over 40nm, fladt spektrum, lav rippel og fremragende langtidsstabilitet.

Den understøtter berøringsskærm og modulære konfigurationer med en RS-485 kommunikationsgrænseflade og overvågningssoftware til systemintegration. Velegnet til fiberregistrering og medicinsk billeddannelse. Tilslut/afbryd altid fibre uden strøm for at undgå, at endefladen brænder.

Produktspecifikationer-840nm 10mW 40nm SLD bredbåndslyskilde

Produktegenskaber-840nm 10mW 40nm SLD bredbåndslyskilde

Lav spektral krusning; l

Fladt spektrum;

DB9 Female(RS485)-kommunikation for nem integration;

Tilpasset udgangseffekt og fibertype.

Produktapplikationer-840nm 10mW 40nm SLD bredbåndslyskilde

Optisk fiber sensing;

Medicinsk billeddannelse;

Optisk kohærenstomografi (OCT).

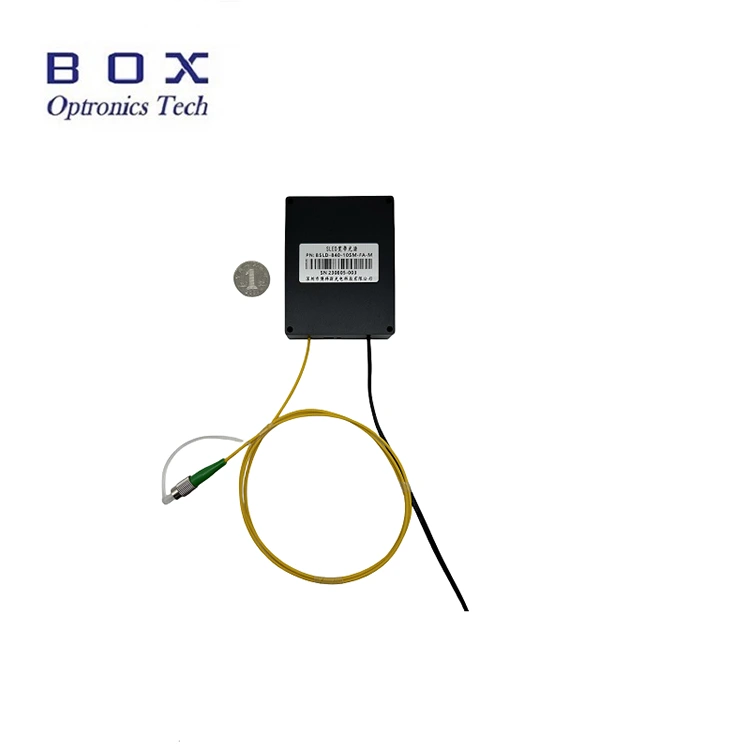

Produktdetaljer-840nm 10mW 40nm SLD Bredbåndslyskilde

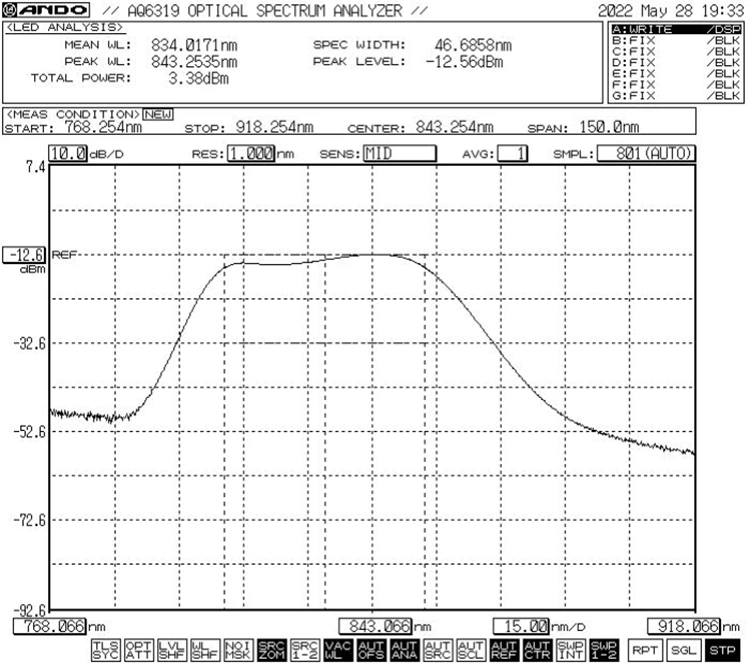

Typisk spektrum: -3dB Båndbredde Min.40nm /Typ.45nm

Dimension (mm)

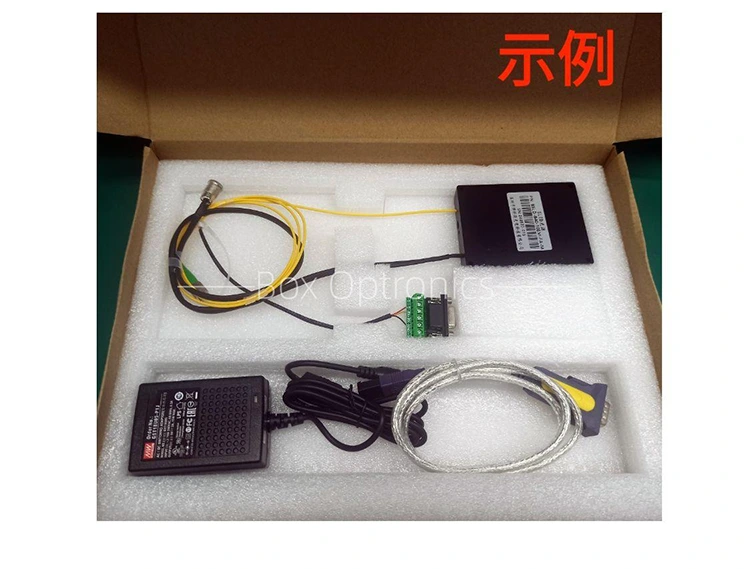

Standard tilbehør

Operation Steps-840nm 10mW 40nm SLD Bredbåndslyskilde

Trin 1. Udpakning: Inden montering skal du kontrollere, om alt tilbehør er komplet, inklusive SLED-lyskildemodul, USB-datakabel, grøn portkabel, strømadapter, testrapport osv.

Trin 2. Strømforsyning: Forbundet til en DC-switchende strømforsyning eller en reguleret strømforsyning, der opfylder deres strømforsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3. Tilslutning af udgangsfiber: Åbn støvhætten ved fiberstikket eller -flangen, kontroller fiberendefladen, og tilslut fiberen eller splejs fiberen til den enhed eller strømmåler, der skal testes, efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4. Tilslut til værtscomputeren: Brug det grønne portkabel og USB-RS485 DB9-datakablet til at forbinde 840nm 10mW 40nm SLD bredbåndslyskilden og computeren; computeren skal først installere en dedikeret seriel portdriver for at identificere USB-RS485 seriel port datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke tilsluttes og kommunikeres korrekt. Spørg venligst Box Optronics efter driveren.

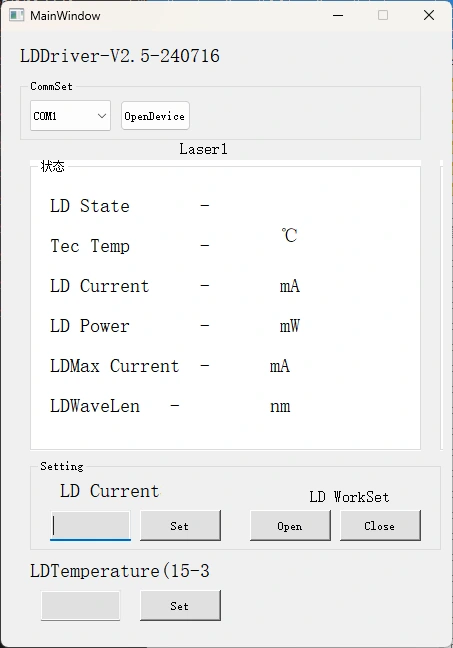

Trin 5. Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til at styre LD-strømmen og LD-temperaturen for 840nm 10mW 40nm SLD bredbåndslyskilde. Vælg den korrekte port, indstil strøm og temperatur, og klik derefter på knappen Åbn. (For at undgå beskadigelse skal du øge drevstrømmen langsomt ved første drift. Tilfør ikke fuld strøm med det samme.)

Trin 6. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestillingsinformation-840nm 10mW 40nm SLD Bredbåndslyskilde

f.eks.: BSLD-840-104SM-FA-M

(Ordreoplysninger: 840nm 10mW 40nm SLD bredbåndslyskilde, med SM Hi780-fiber, FC/APC-stik, modulpakke, 5VDC-strømforsyning).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark-840nm 10mW 40nm SLD Bredbåndslyskilde

Datablad

Testark

Vilkår for tilbud og betaling-840nm 10mW 40nm SLD Bredbåndslyskilde

Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

Betalingsbetingelser

PayPal og T/T er tilgængelige.

Ledetid-840nm 10mW 40nm SLD Bredbåndslyskilde

Produktion: 10 arbejdsdage. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik: 3-5 arbejdsdage.

Driftsnoter og vedligeholdelse-840nm 10mW 40nm SLD bredbåndslyskilde

Det anbefales ikke hyppigt at indsætte eller fjerne de fiberoptiske konnektorer ved udgangsenderne for at forhindre støvforurening - som kan føre til øget indføringstab - eller brænding af fiberforbindelsens endeflader.

Rengør fiberforbindelserne med en fnugfri klud og inspicér med en fiberendefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket af støvhætter.

Hvis udgangsfiberen skal tilsluttes en anden fiber, anbefales det at bruge en fusionssplejser.

Tag venligst forholdsregler mod fugt, støv og korrosion; opbevares på et tørt sted.

Kvalitetssikring og eftersalgsservice-840nm 10mW 40nm SLD bredbåndslyskilde

Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenlys fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantietiketter på huset.

(6) Skader eller tab under transport.
