1060nm 5mW SLED Laser Diode

Indholdsfortegnelse

1. Introduktion af 1060nm 5mW SLED Laser Diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Pakningseksempel

6. Bestillingsoplysninger

7. Datablad

8. Vilkår for tilbud og betaling

9. Gennemløbstid

10. Betjeningsnoter

11. Kvalitetssikring og eftersalgsservice

Produktintroduktion

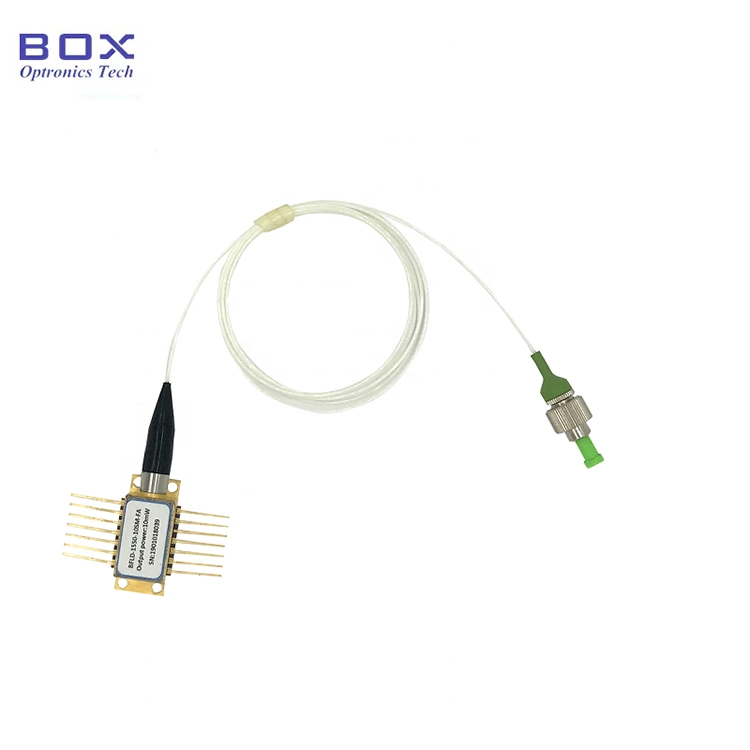

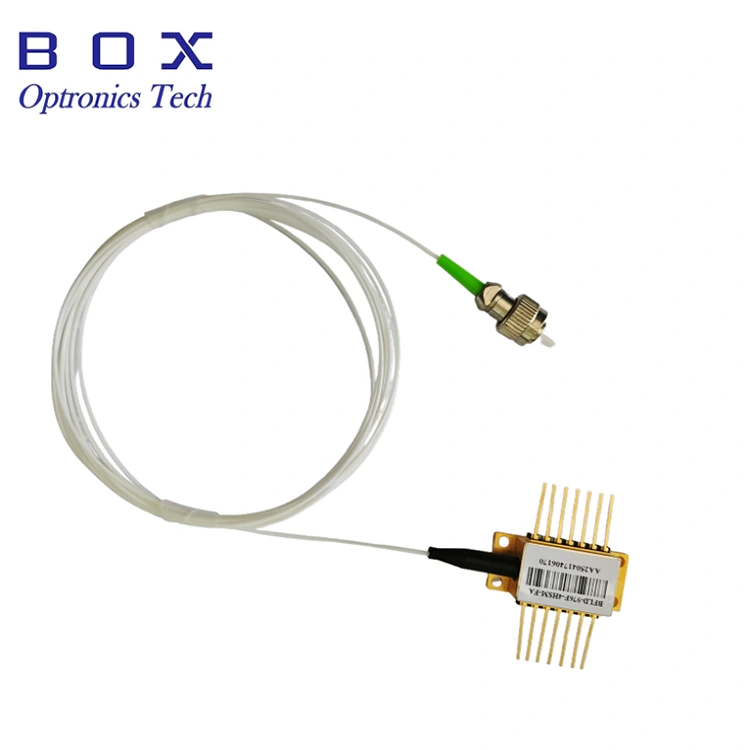

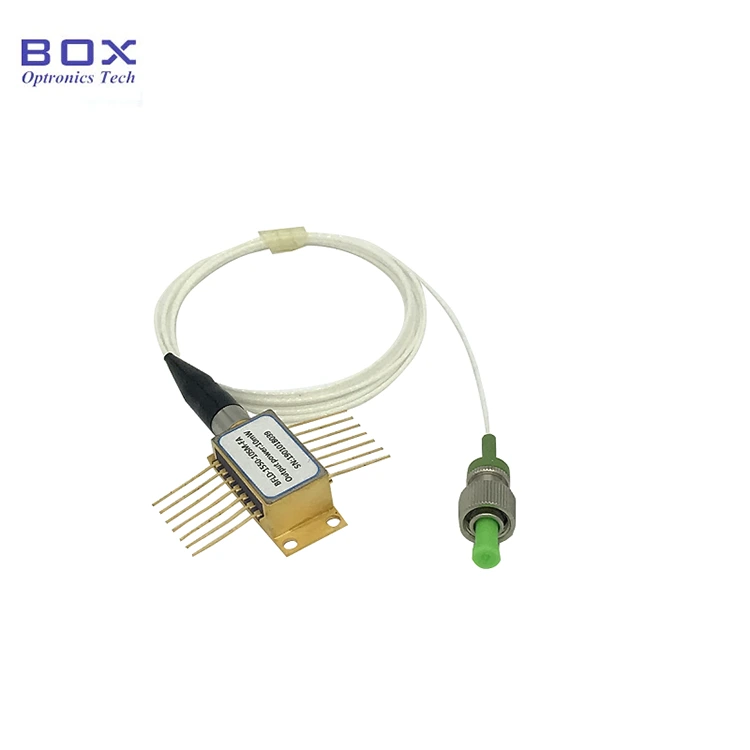

Dette er en 1060nm 5mW SLED Laser Diode med en 14-bens sommerfuglepakke. Den har op til 5mW udgangseffekt, over 15nm 3dB båndbredde og integrerer TEC og termistor for et stabilt og jævnt spektrum. Velegnet til optisk kohærenstomografi (OCT). Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produktspecifikationer

Produktegenskaber

● SM Hi1060 eller PM980 pigtail;

● Udgangseffekt op til 5mW;

● 14-benet BTF-pakke med TEC og Monitor PD.

Produktapplikationer

● Fiberoptiske gyroskoper;

● Fiberoptisk sensorsystem;

● Optisk udstyrssystem.

Produktdetaljer

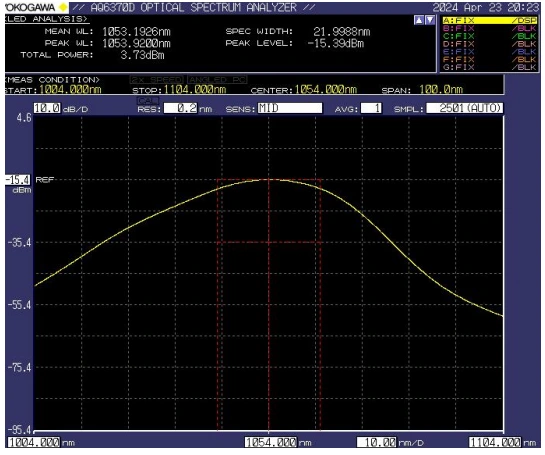

● Typisk spektrum: -3dB Båndbredde Min.15nm / Typ.20nm

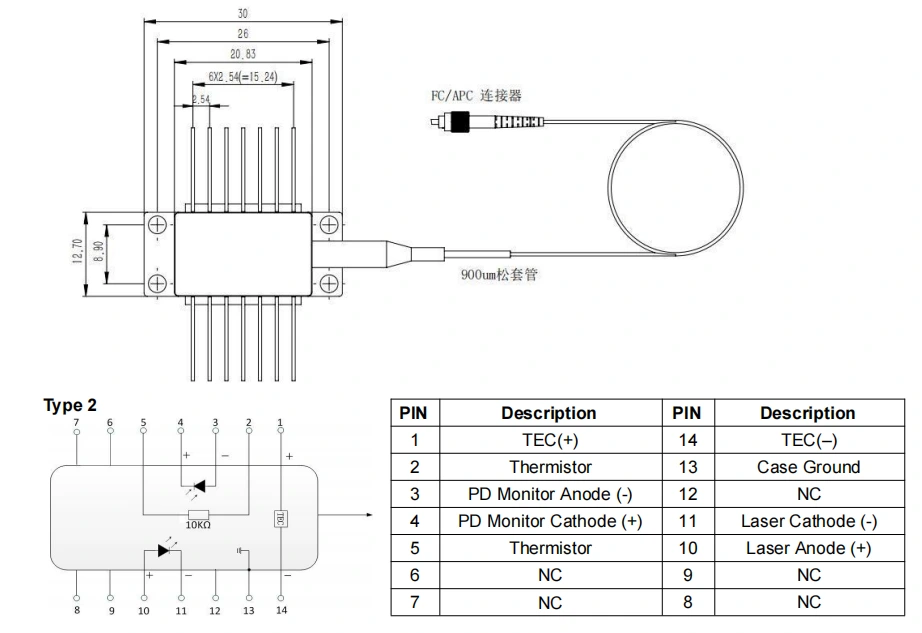

● Pakketegning & PIN-OUT Definition (Enhed:mm)-1060nm 5mW SLED Laser Diode

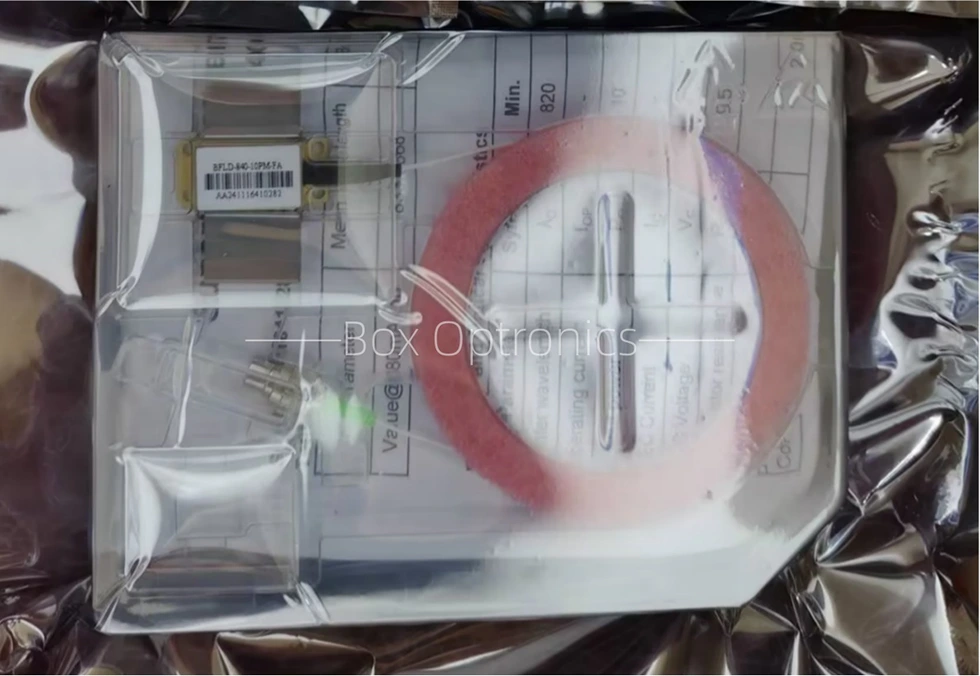

● Eksempel på pakning

*Fristående enhed; ingen indbygget driver (ekstern driver valgfri).

Bestillingsoplysninger

fx: BFSLD-1060-5SM-FA

(Ordreinformation: 1060nm 5mW SLED Laser Diode, sommerfuglepakke, med SM  Hi1060 fiber, FC/APC-stik).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad

Datablad

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

● Under drift udsender denne enhed en laserstråle med høj intensitet; se ikke direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor er streng overholdelse af antistatiske beskyttelsesforanstaltninger påkrævet under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre overspænding i strømforsyningen, da undladelse heraf kan resultere i permanent skade på enheden (f.eks. sikre korrekt jordforbindelse af udstyret og bære en antistatisk håndledsrem).

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stik, må du ikke trykke på eller trække i ærmet, der er placeret bag på enhedens hus. For enheder udstyret med stik skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under installation eller fjernelse.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Der skal lægges særlig vægt på følgende: under lodningsprocessen skal enheden være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Under opstartsprocessen må du aldrig anvende en høj strøm direkte, da dette risikerer at beskadige chippen. Tænd i stedet for enheden ved et strømniveau tæt på chippens tærskel, og øg derefter gradvist strømmen i små trin, indtil det ønskede niveau er nået.

● Før du tænder for alle komponenter, skal du først aktivere køleren og derefter fortsætte med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

Kvalitetssikring og eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
