1064nm 20kHz fiberlaser med ultrasmal linjebredde

Indholdsfortegnelse

1. Introduktion af 1064nm 20kHz fiberlaser med ultrasmal linjebredde

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Dette er en 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, der anvender en fiberoptisk DFB-laserkavitetsstruktur, der udsender en enkelt longitudinal mode snæver-linewidth kontinuerlig-bølge laser i 1064nm bølgelængdebånd. Udgangseffekten 50/100/200/500/1000mW er valgfri. Det understøtter bord- og modulopbygninger med en RS232-kommunikation interface og overvågningssoftware til systemintegration. Velegnet til LiDAR, hydroakustik og distribueret fiberoptisk sensing.

Produkt Specifikationer

Produktegenskaber

● Spektral linjebredde ≤20KHz;

● Helt fiber DFB resonanshulrum;

● Bølgelængde stabil uden mode hop.

Produktapplikationer

● LiDAR;

● Akustisk sensorer,hydrofoner;

● Fiber Optisk distribueret sansning.

Produkt Detaljer

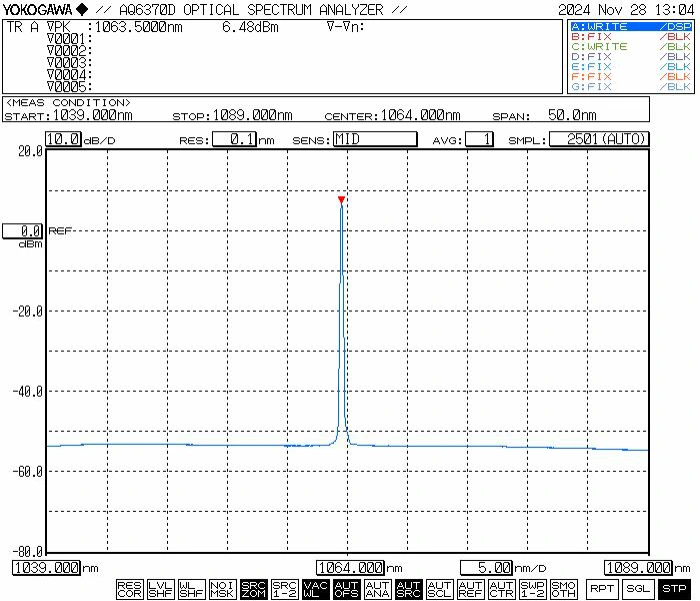

● Typisk spektrum: 1064nm

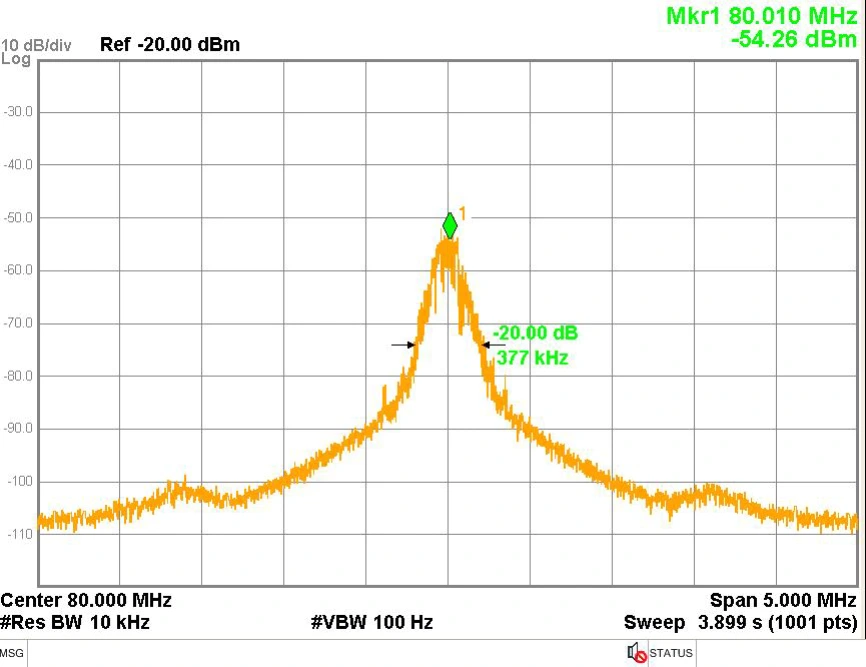

● Typisk linjebredde: 3dB spektral linjebredde≤20 KHz (lig 20dB linjebredde / 20)

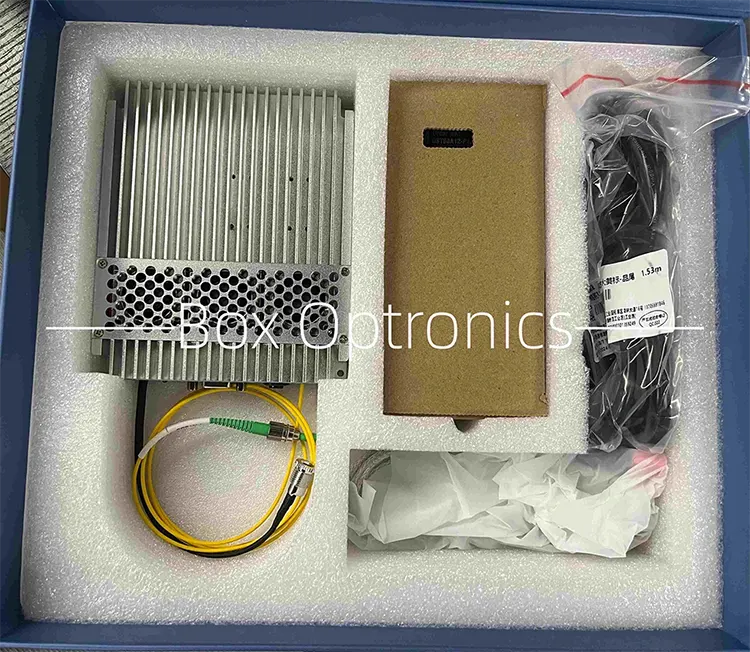

● Emballageeksempel

Betjening Instruktioner

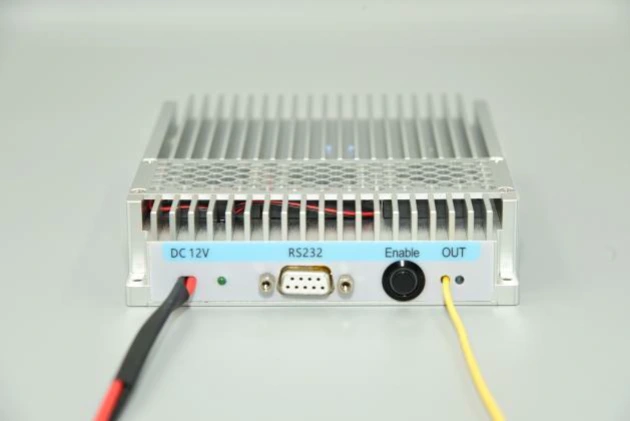

Trin 1. Udseende: Modulet indeholder en strømstik, strømindikator, RS232 kommunikationsinterface, udgang aktiveringsafbryder og laserudgang fiberport.

Trin 2. Strømforsyning: Strømporten bruger en standard DC5,5×2,1mm interface. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. En U-formet stikkontakt kabel til tilslutning til en switch strømforsyning kan fås på forespørgsel på købstidspunkt.

Trin 3.Tilslutning af fiberoptikken Jumper: Fjern støvhætten fra fiberstikket, inspicér endefladen for kontaminering eller beskadigelse, og sørg for renlighed, før tilslutning til andre fiberenheder eller testudstyr. For højeffektmodeller er fusionssplejsning anbefales.

Setp4.Tilslutning af modulet til en vært Computer: Brug det medfølgende USB-RS232 serielle datakabel til at tilslutte modulet computeren. Installer den dedikerede serielle driver (leveret af producent) for at muliggøre kommunikation. Uden driveren, værtssoftwaren kan ikke oprette forbindelse til modulet.

Trin 5. Software：Den værtssoftware tillader justering af udgangseffekt og styring af laseroutput via knappen "SoftActive" (se interfacediagram nedenfor). Softwaren viser indstillet pumpestrøm, udgangseffekt og temperaturovervågningsstatus.

Trin 6. Specifikke softwareoperationer: Som vist i diagrammet, efter lancering af værten computersoftware skal du først vælge det korrekte serieportnummer i "PortList" seriel portliste, og klik på "OpenPort" knappen for at åbne den serielle port. "Power" og "LDTemp" windows vil derefter vise modulets aktuelle udgangseffekt og pumpetemperatur. Indtast pumpedrevets aktuelle værdi i feltet "Current", og klik knappen "SET". Indstillingerne træder i kraft og lyskilden udsender kun optisk strøm, når begge de fysiske knapper tænder lyset kildemodulet og "SoftActive"-knappen i softwaren drejes på. Værtscomputersoftwarens versionsnummer skal svare til softwaren version specificeret i produkttestrapporten; softwareversionen kan findes i testrapporten for hvert produkt.

Step7.Parameter Hukommelse: Indstillinger og status konfigureret via softwaren er gemmes automatisk i modulet intern hukommelse. Der kræves ingen værtscomputerforbindelse, hvis parametre ikke gør det har brug for modifikation.

Bestilling oplysninger

f.eks.: NLFL-1064-50-T-SM-M

(Ordreinformation: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, 50mW udgangseffekt, effekt justerbar, SM fiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager 10-15 arbejdsdage at producere. (Hvis der er nogle i lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Det anbefales ikke at indsætte og frakoble udgangen ofte fiberstik for at undgå støvforurening, hvilket kan føre til øget indføringstab eller brænding af fiberkonnektorens endeflade.

● Rengør fiberstik med en fnugfri serviet og efterse med en fiber endefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket med støvhætter.

● Hvis udgangsfiberen skal tilsluttes en anden fiber, er det anbefales at bruge en fusionssplejser.

● Ved opstart skal du først bekræfte, at strømafbryderen og nøgleafbryderen er slukket, og tilslut derefter strømforsyningen. Når du lukker ned, først sluk for nøglekontakten, og afbryd derefter strømforsyningen efter udgangen indikatorlyset slukker. Afbryd ikke strømforsyningen direkte, når lyskilden virker.

● Vær opmærksom på fugttæt, støvtæt og anti-korrosion, og opbevar det på et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
