840nm 20mW SLED bredbåndslyskilde

Indholdsfortegnelse

1. Introduktion af 840nm 20mW SLED bredbåndslyskilde

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Standard tilbehør

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Vilkår for tilbud og betaling

10. Gennemløbstid

11. Betjeningsnoter og vedligeholdelse

12. Kvalitetssikring og eftersalgsservice

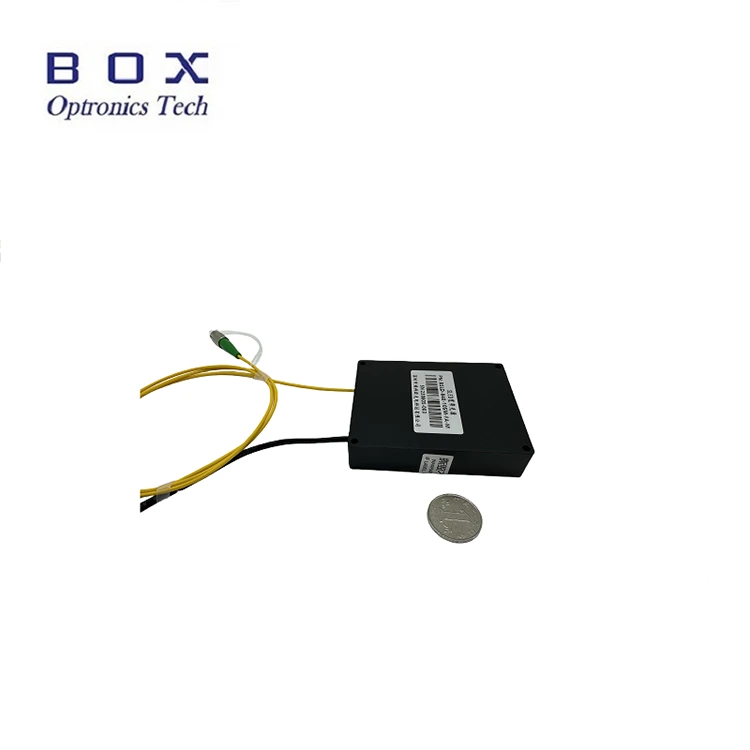

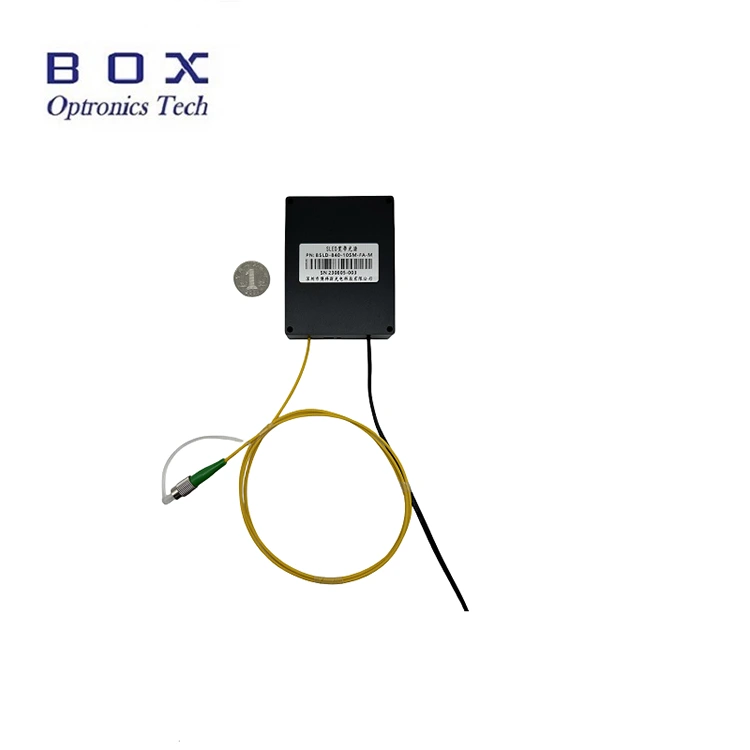

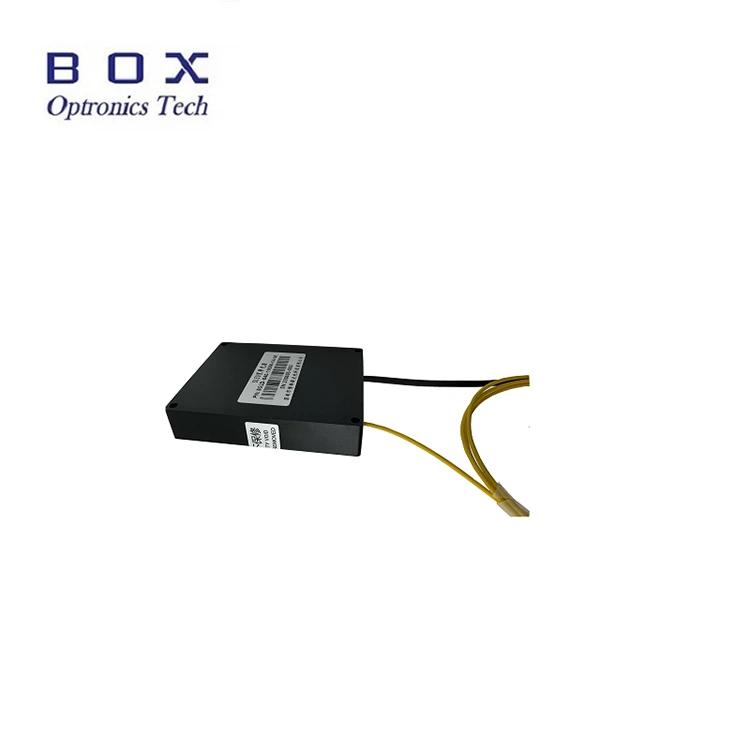

Produktintroduktion

Dette er en 840nm 20mW SLED-bredbåndslyskilde, der anvender superluminescerende diodeteknologi, med udgangseffekt over 20mW, -3dB båndbredde over 45nm, fladt spektrum, lav rippel og fremragende langtidsstabilitet. Den understøtter bord- og modulopbygninger med kommunikationsgrænseflade og overvågningssoftware til industriel og medicinsk integration. Velegnet til industriel OCT, fiberregistrering og medicinsk billeddannelse. Brug venligst med nominel spænding, kontroller temperatur og fugtighed, sørg for god varmeafledning, undgå overbelastning af output og forurening.

Produktspecifikationer

Produktegenskaber

● Lav spektral krusning;

● 20mW Høj udgangseffekt;

● Modul-/bænktop-dobbelte konfigurationer med kommunikationsovervågning for nem integration;

● Understøtter SM/PM-fibertilpasning, så den passer til forskellige optiske systemer.

Produktapplikationer

● Industriel OLT;

● Oftalmisk OCT;

● Fiberenhedskalibrering og passive komponenttestsystemer.

Produktdetaljer

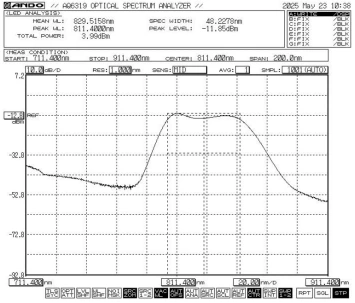

● Typisk spektrum: -3dB Båndbredde Min.45 / Typ.48

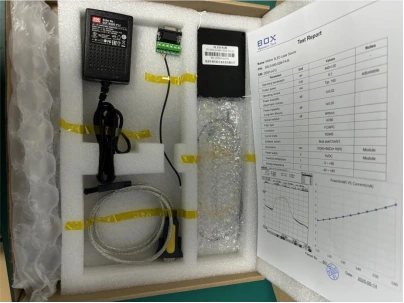

● Standard tilbehør

Driftstrin

Trin 1.Udpakning: Inden montering skal du kontrollere, om alt tilbehør er komplet, inklusive SLED-lyskildemodul, USB-datakabel, grøn portkabel, strømadapter, testrapport osv.

Trin 2.Strømforsyning: Tilsluttet en DC-switchende strømforsyning eller en reguleret strømforsyning, der opfylder deres strømforsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3.Tilslutning af udgangsfiber: Åbn støvhætten ved fiberstikket eller -flangen, kontroller fiberendefladen, og tilslut fiberen eller splejs fiberen til den enhed eller strømmåler, der skal testes, efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4.Tilslut til værtscomputeren: Brug det grønne portkabel og USB-RS485 DB9-datakablet til at forbinde 840nm 20mW SLED bredbåndslyskilden og computeren; computeren skal først installere en dedikeret seriel portdriver for at identificere USB-RS485 seriel port datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke tilsluttes og kommunikeres korrekt. Spørg venligst Box Optronics efter driveren.

Trin 5.Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til at styre LD-strømmen og LD-temperaturen for 840nm 20mW SLED bredbåndslyskilden. Vælg den korrekte port, indstil strøm og temperatur, og klik derefter på knappen Åbn. (For at undgå beskadigelse skal du øge drevstrømmen langsomt ved første drift. Tilfør ikke fuld strøm med det samme.)

Trin 6.Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestillingsoplysninger

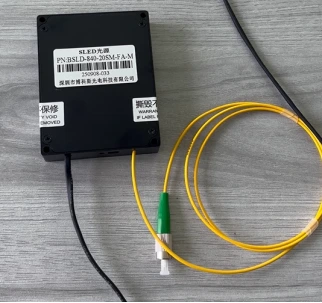

fx: BSLD-840-205SM-FA-M

(Ordreinformation: 840nm 20mW SLED bredbåndslyskilde, -3dB båndbredde omkring 50nnm, med SM CS 780 fiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Driftsnoter og vedligeholdelse

● Undgå hyppig tilslutning/frakobling af fiberstik for at forhindre støvophobning og beskadigelse af endefladen.

● Rengør fiberstik med en fnugfri klud og efterse med en fiberendefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. Hætte ubrugte stik med støvhætter.

● Opbevar udstyret i et tørt, fugtfrit miljø.

Kvalitetssikring og eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
