DWDM 14PIN Butterfly Analog Laser til CATV

Indholdsfortegnelse

1. Introduktion af DWDM 14PIN Butterfly Analog Laser til CATV

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

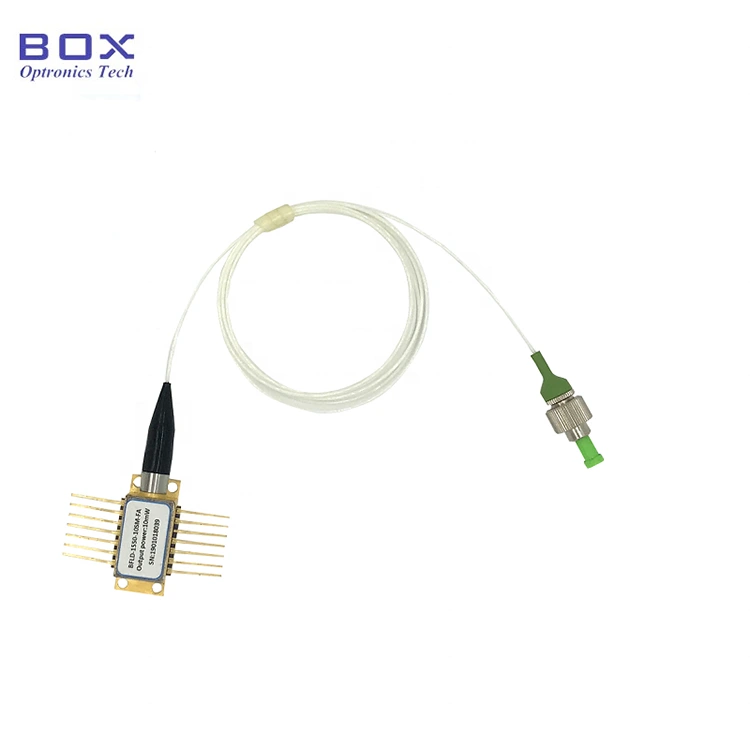

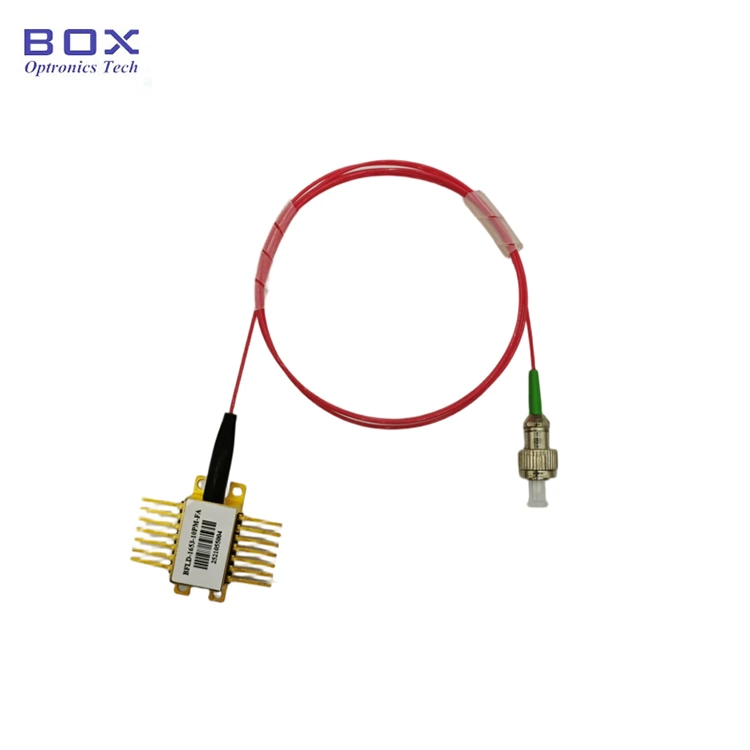

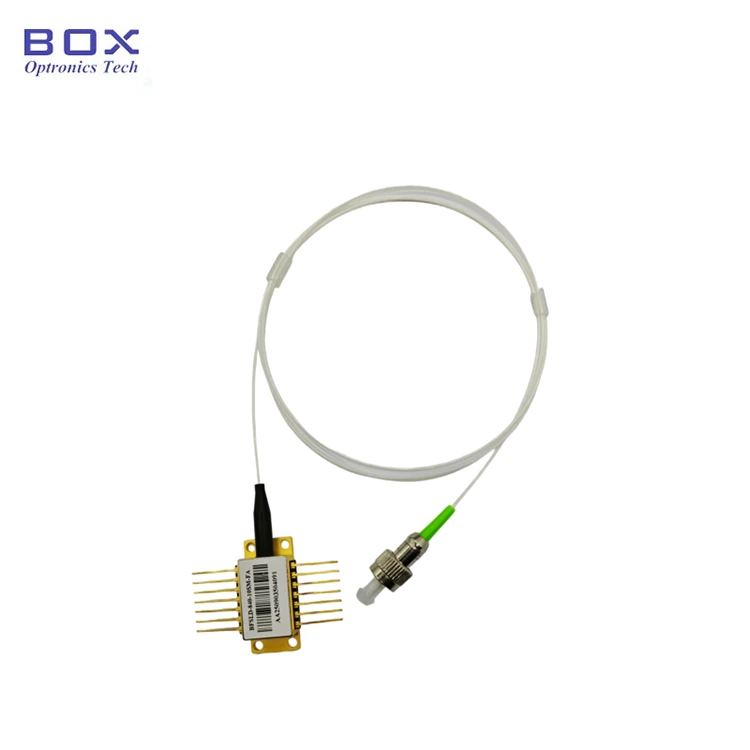

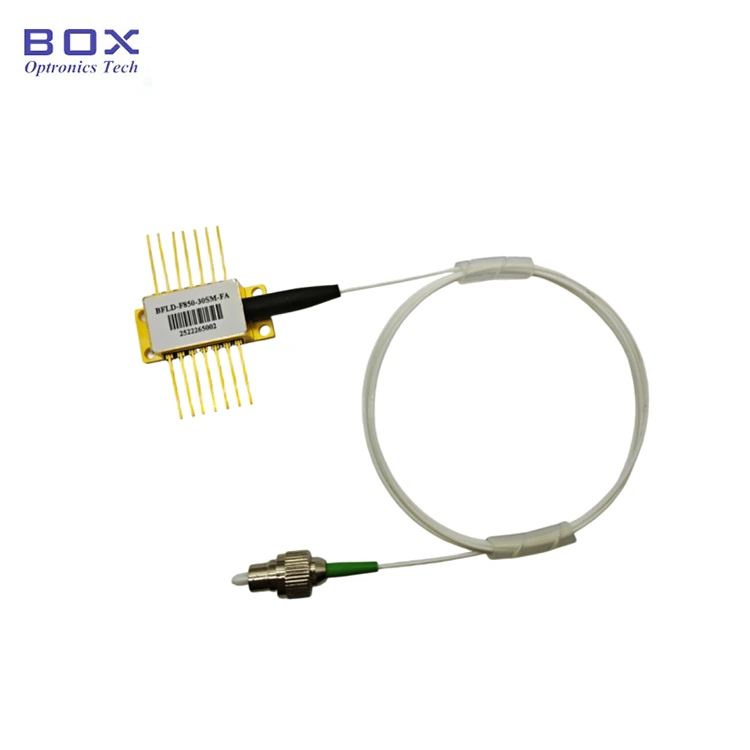

DWDM 14PIN Butterfly Analog Laser til CATV er designet med en avanceret analog chip, optisk isolator og 10mW udgangseffekt. Pakket med en indbygget termoelektrisk køler (TEC) og monitorfotodiode leverer den fremragende linearitet, lav forvrængning og overlegen bølgelængdestabilitet på tværs DWDM-nettet. Hvis stifterne kræver lodning, skal loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produkt Specifikationer

Produktegenskaber

● Fibertypen kan være SMF-28e eller PMF-1550;

● Udgangseffekt 10mW eller tilpasset;

● 14-benet BTF-pakke med TEC og Monitor PD.

Produktapplikationer

● Fiberoptisk kommunikation;

● DWDM systemer;

● CATV transmission;

● Laboratorietestudstyr.

Produktdetaljer

● ITU-netkanalnummerering

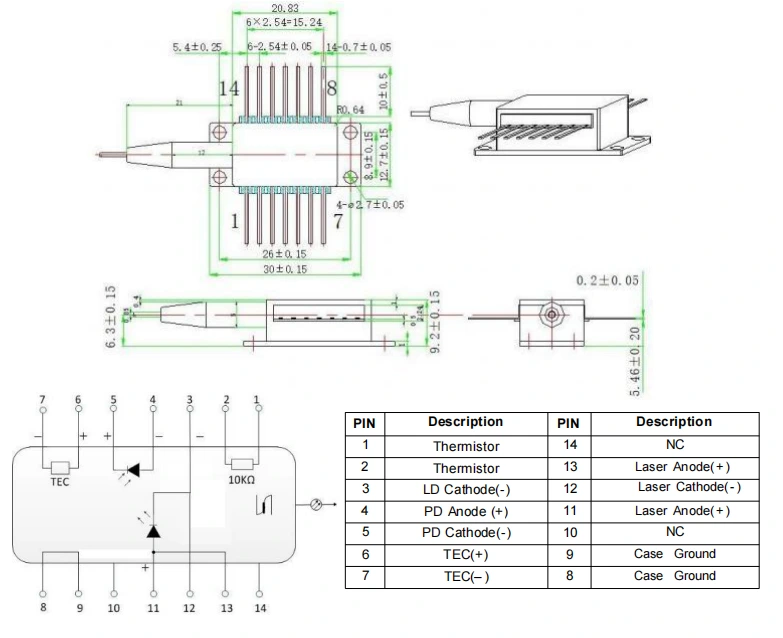

● Type 1 Pakketegning & PIN-UD-definition (Enhed:mm):DWDM 14PIN Butterfly Analog Laser til CATV

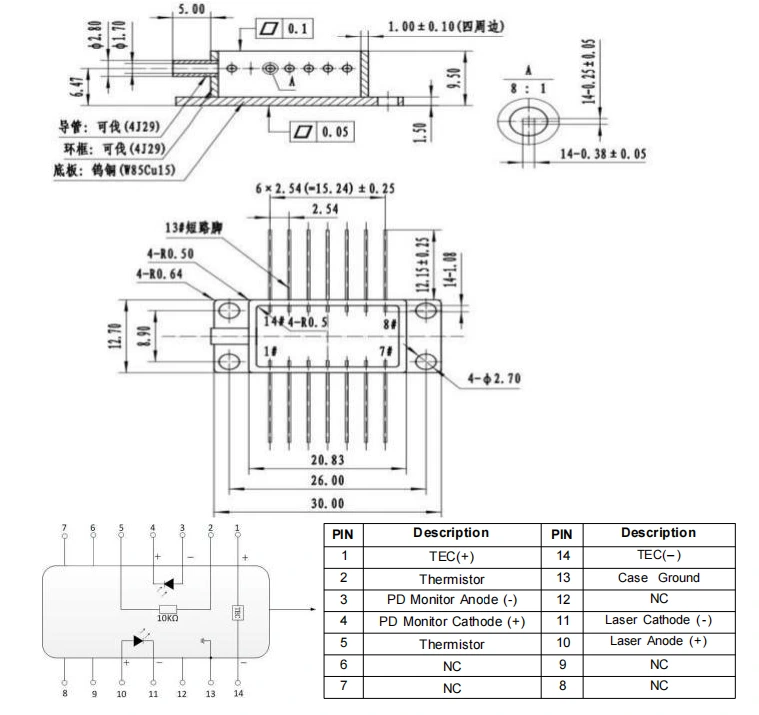

● Type 2 Pakketegning&PIN-OUT Definition(Enhed:mm)-DWDM 14PIN Butterfly Analog Laser til CATV

Bestilling oplysninger

fx: BFLD-CH56-10SM-FA

(Ordreinformation: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532.68nm, 10mW udgangseffekt, SM-fiber, FC/APC-stik, type1 pin-out).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

● ESD-beskyttelse: Denne enhed er elektrostatisk følsomme. Derfor skal strenge antistatiske beskyttelsesforanstaltninger skal overholdes under emballering, transport og brug. Derudover Der bør tages forholdsregler for at forhindre spændinger i strømforsyningen, da dette ikke sker kan resultere i permanent skade på enheden (sørg for eksempel korrekt udstyr). jordforbindelse og bære en antistatisk håndledsrem).

● Pin Lodning Krav: Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og den loddetiden må ikke overstige 10 sekunder. Vær særlig opmærksom på følgende: under lodningsprocessen skal enheden være i en strømløs tilstand, og loddekolben skal være korrekt jordet.

● Tilfør strøm: Under opstart påfør aldrig en høj strøm direkte, da dette risikerer at beskadige chippen. Tænd i stedet for enheden på et aktuelt niveau tæt på chippens tærskel, og derefter gradvist øge strømmen i små trin indtil det ønskede niveau er nået.

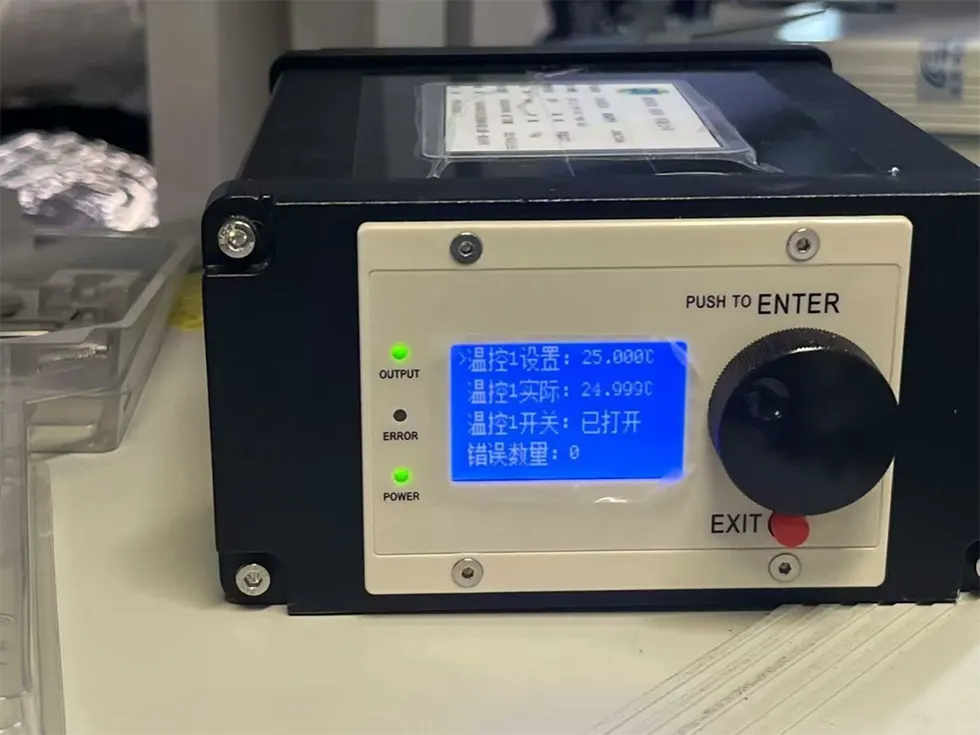

● TEC-køler: Inden alle komponenter tændes, aktiver først køleren, og fortsæt derefter med trinvise opstartstrin til forhindre overophedning af spåner og overbelastning.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
