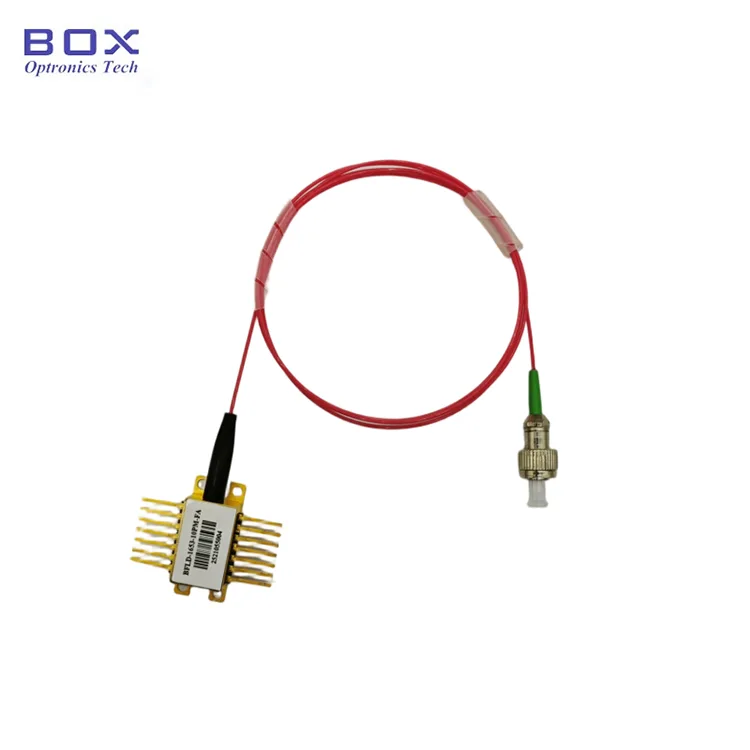

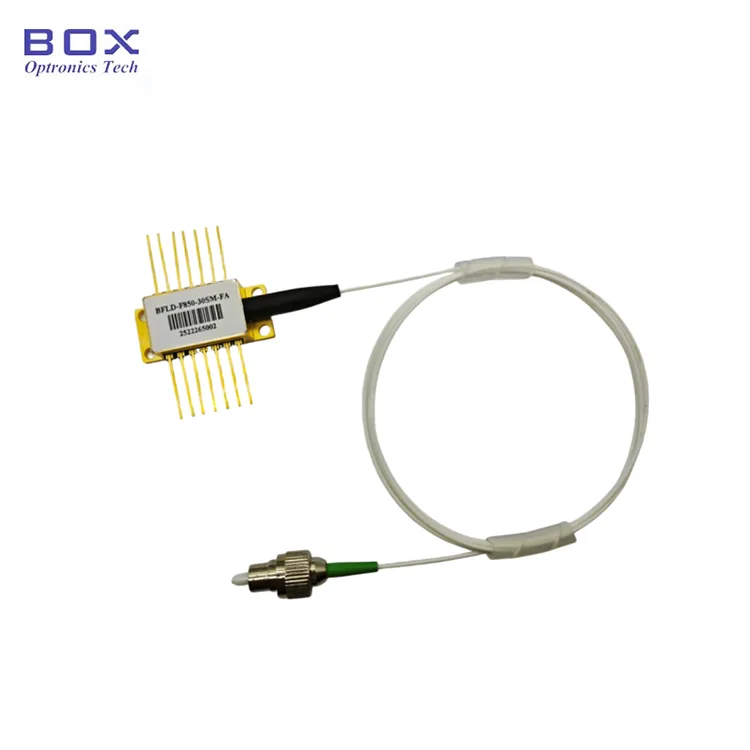

1310nm 100mW DFB-laser

Box Optronics leverer 1310nm 100mW DFB Laser, en premium fiberkoblet laserkilde designet til krævende optisk kommunikation, sensing og testapplikationer. Denne enhed har en multi-quantum well (MQW) distribueret feedback (DFB) struktur, der leverer enestående bølgelængdestabilitet, højt side-mode undertrykkelsesforhold og op til 120mW single-mode fiber output effekt.

Denne laser er anbragt i en standard 14-bens sommerfuglepakke med integreret TEC-køler, termistor, optisk isolator og monitorfotodiode, og den er kompatibel med OC-48 pinout-standarder. Uanset om det drejer sig om testsystemer med høj effekt, fiberoptiske sensornetværk eller næste generations kommunikationssystemer, leverer Box Optronics pålidelig ydeevne understøttet af streng kvalitetskontrol og global teknisk support.

Nøglefunktioner-1310nm 100mW DFB Laser

● Høj optisk udgangseffekt: op til 120 mW typisk (SM-fiber)

● Multi-quantum well (MQW) DFB-struktur for overlegen bølgelængdestabilitet

● Høj sidetilstandsundertrykkelsesforhold (SMSR): >35dB typisk

● Indbygget optisk isolator til beskyttelse mod tilbagereflektion

● Integreret TEC-køler og termistor til præcis bølgelængdekontrol

● Overvåg fotodiode til strømovervågning i realtid

● Single-mode (SM) eller polarisationsvedligeholdende (PM) fibermuligheder

● Standard FC/APC fiberstik (kan tilpasses)

● OC-48 pinout-kompatibel, industristandard 14-bens sommerfuglepakke

Typiske applikationer-1310nm 100mW DFB Laser

● Optiske test- og målesystemer med høj effekt

● Fiberoptiske kommunikationssendere og transceivere

● Seed-kilder til optisk forstærker

● FMCW LiDAR

● Forsknings- og udviklingslaboratorier

● Industriel procesovervågning og kontrol

Tekniske specifikationer-1310nm 100mW DFB Laser

Absolut maksimale vurderinger

Optisk-elektriske egenskaber (T=25°C, IF=IOP)

Produktdetaljer-1310nm 100mW DFB Laser

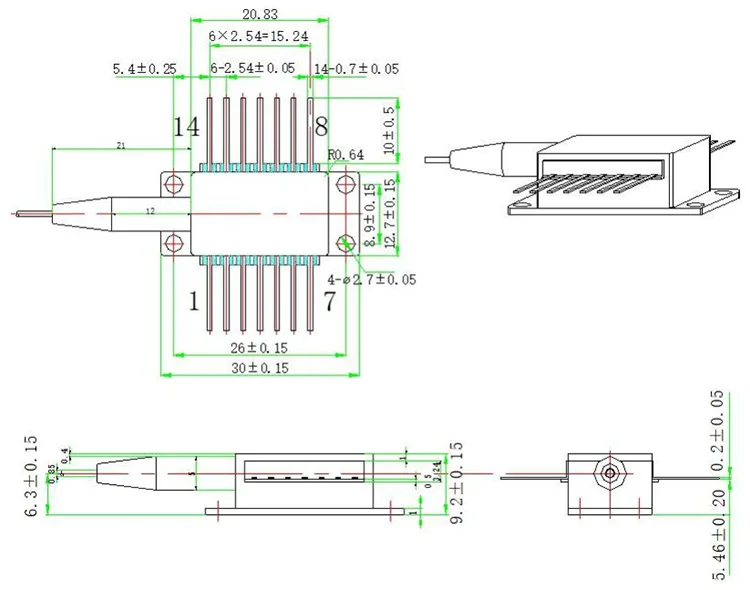

Pakkedimensioner

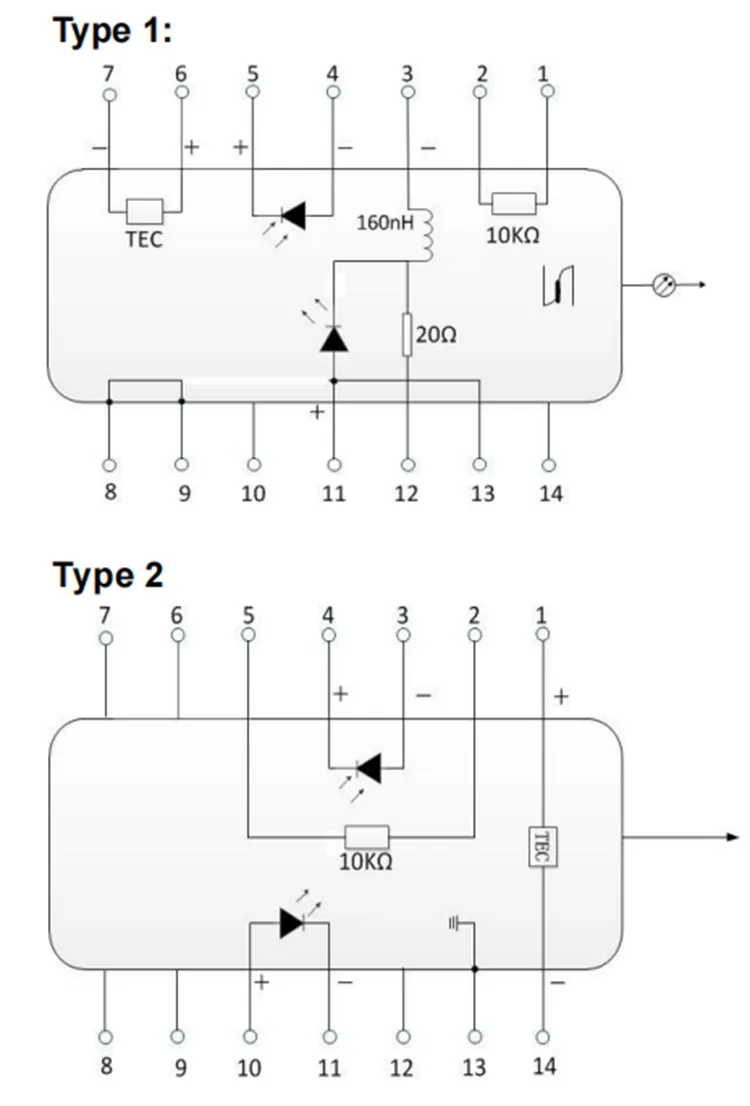

Pinout-definition (type 1)

Pinout Definition (Type2)

Hvorfor vælge Box Optronics?

● ✓ 10+ års professionel erfaring med fremstilling af laserdioder

● ✓ Streng kvalitetskontrol med 100 % test før forsendelse

● ✓ Konkurrencedygtige priser med stabil masseleveringskapacitet

● ✓ Fleksible tilpasningsmuligheder for bølgelængde, effekt, fiber og pakke

● ✓ 7×24 timers teknisk support og hurtig respons

● ✓ Prøvetest tilgængelig til evaluering

● ✓ ISO9001:2015 certificeret kvalitetsstyringssystem

● ✓ Global forsendelse med DHL, UPS, FedEx ekspreslevering

Bestillingsinformation

Varenummer

BFLD - XXXX - XX - XX - X

Eksempel: BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pin Butterfly Laser Diode,PM Fiber, FC/APC-stik, Type-2-pin-out

Tilgængelige tilpasningsmuligheder

● Centerbølgelængde: 1270~1650nm (tilgængelige brugerdefinerede bølgelængder)

● Udgangseffekt: 10mW, 20mW,andre

● Fibertype: Single mode fiber, polarisationsvedligeholdende fiber

● Fiberlængde: 1m, 1,5m, 2m (brugerdefinerede længder)

● Stiktype: FC/APC, FC/UPC, SC/APC, LC/APC, bare fiber

● Pinout-konfiguration: Type 1, Type 2

For tilpassede krav, kontakt venligst vores salgsteam:

E-mail: sales06@boxoptronics.com

Tlf.: +86-13322933691

Hjemmeside: www.boxphotonics.com

Datablad og testrapport

Hver enhed leveres med en omfattende testrapport, der dokumenterer målte præstationsparametre. Testarket indeholder detaljerede specifikationer, ydeevnekurver og opmærksomhedsnoter.

● Individuel testrapport inkluderet med hver enhed

● Typiske spektral- og effektkurver medfølger

Datablad

Testrapport til reference

Vilkår for tilbud og betaling

Vilkår for tilbud

● EXW (Ex Works): Anbefales, hvis du har en DHL/UPS/FedEx-konto. Vi sender med din konto; ingen forsendelsesomkostninger opkræves af os.

● DAP (leveret på stedet): Hvis du ikke har en kurerkonto, kan vi arrangere forsendelse med forudbetalt fragt.

● Andre vilkår: Kontakt os for at diskutere.

Betalingsbetingelser

● PayPal: Hurtig og sikker betaling for prøver og små ordrer

● T/T (bankoverførsel): Standardbetalingsmetode for normale produktionsordrer

● Alibaba Trade Assurance: Sikker ordrebeskyttelse til onlinetransaktioner med købergaranti

● Fleksible betalingsvilkår: Kan forhandles for langsigtede eller strategiske partnere

Ledetid

● Standardproduktion: ~10 arbejdsdage

● På lagervarer: 2-3 hverdage til forsendelse

● Tilpassede konfigurationer: 15-20 arbejdsdage

● Mængdeordrer: Kontakt venligst for produktionsplan

● International forsendelse: 3-5 arbejdsdage (DHL/UPS/FedEx Express)

● Hurtig service: Tilgængelig efter anmodning (der kan opkræves et ekstra gebyr)

Betjeningsnoter og håndtering

ESD beskyttelse

Denne enhed er elektrostatisk følsom. Streng overholdelse af antistatiske beskyttelsesforanstaltninger er påkrævet under emballering, transport og brug. Undladelse af at gøre det kan resultere i permanent skade på enheden.

● Bær altid en antistatisk håndledsrem ved håndtering

● Arbejd på en korrekt jordet antistatisk måtte

● Sørg for, at alt udstyr er korrekt jordet

● Undgå at berøre stifterne og fiberstikket direkte

Overvejelser om strømforsyning

● Brug en reguleret strømkilde med lav støj

● Implementer korrekt strømbegrænsning for at forhindre skade

● Undgå spændingsstigninger og spændingsspidser

● Overskrid aldrig den maksimale fremadgående strømværdi

● Tænd altid TEC-køling, før der påføres laserstrøm

Fiberhåndtering

● Undgå overdreven bøjning af fiberen

● Træk eller drej ikke fibergrisehale

● Rens fiberstik før tilslutning

● Brug altid støvhætter, når stikket ikke er i brug

● Inspicér fiberendefladen for beskadigelse før brug

Termisk styring

● Monter enheden på en ordentlig køleplade for optimal ydeevne

● Sørg for god termisk kontakt mellem pakken og kølepladen

● Brug termisk grænseflademateriale (termisk fedt/pude) for bedre varmeoverførsel

● Funktion inden for det specificerede temperaturområde for pålidelighed

● Tillad tilstrækkelig opvarmningstid til bølgelængdestabilisering

Kvalitetssikring og eftersalgsservice

Garantiperiode

Box Optronics garanterer, at dette produkt er fri for defekter i materialer og udførelse i en periode på 12 måneder fra købsdatoen. I garantiperioden reparerer eller erstatter vi defekte produkter efter vores skøn, gratis.

Garanti undtagelser

Følgende forhold er ikke dækket af den gratis garanti:

● Skader forårsaget af naturlige faktorer (lyn, oversvømmelse osv.) eller miljøpåvirkninger

● Fejl på grund af forkert betjening eller forkert brug af brugeren

● Åbenlyse fysiske skader forårsaget af menneskelige fejl

● Uautoriseret demontering, ændring eller reparationsforsøg

● Ændrede eller ufuldstændige garantimærkater på huset

● Beskadigelse eller tab under transport efter forsendelse

● Skader forårsaget af overskridelse af maksimale klassifikationer eller driftsforhold

Eftersalgssupport

● Hurtig svartid: Inden for 24 timer på hverdage

● Fjern fejlfinding og applikationssupport

● Betalt vedligeholdelsesservice tilgængelig efter garantiperioden

● Tilpassede tekniske konsulenttjenester
