1064nm 30mW DFB Butterfly Laser Diode

Indholdsfortegnelse

1. Introduktion af 1064nm 30mW DFB Butterfly Laser Diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

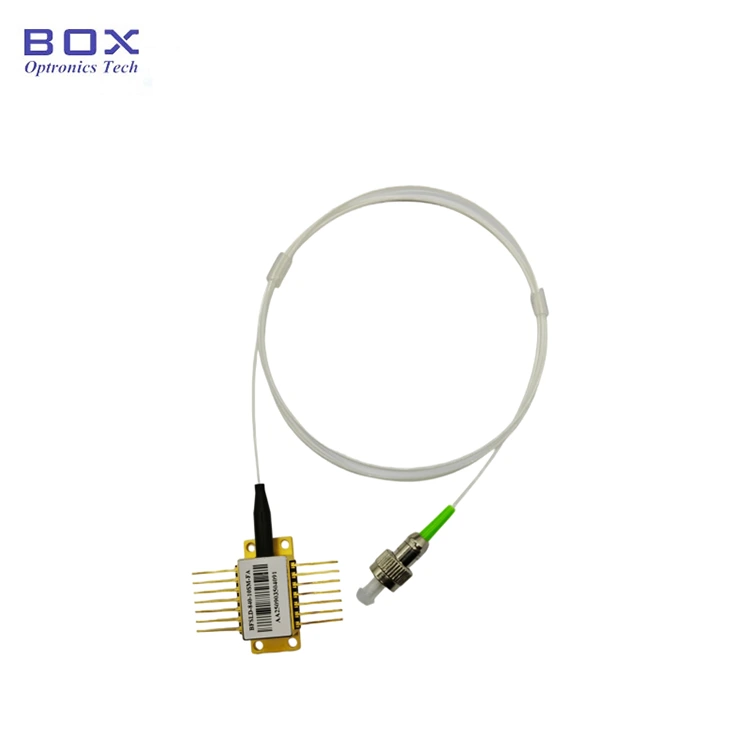

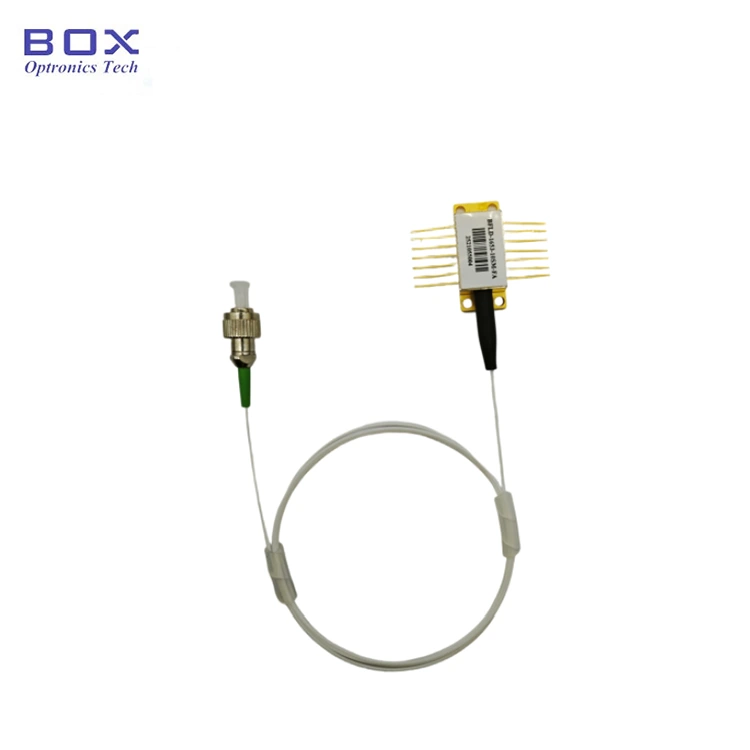

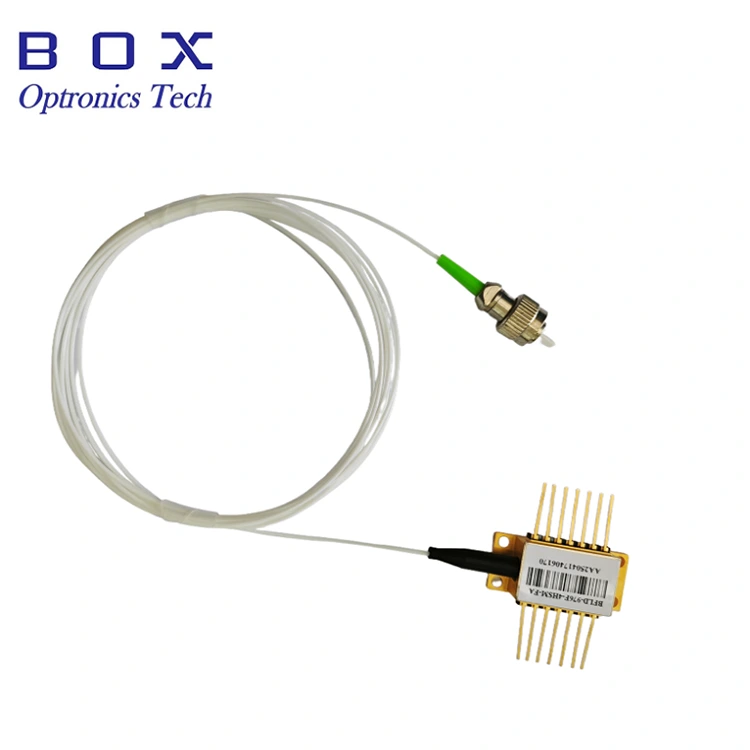

Dette er en 1064nm DFB Laser Diode med en 14-benet standard sommerfuglepakke, central bølgelængde 1064nm, bølgelængdetolerance +/-1nm, og typisk udgangseffekt 30mW. Indbygget TEC, termistor, isolator og monitor PD, med fremragende bølgelængdestabilitet for langsigtet stabil drift. Det bruges hovedsageligt i optisk fiberkommunikation og sensing. Tråd strengt ifølge stiftdefinitionen, under TEC-kontrol, og overdreven fiberbøjning for at sikre ydeevne og levetid.

Produkt Specifikationer

Produktegenskaber

● Multi-Quantum Well (MQW) distribueret feedback (DFB) lasere;

● Udgangsspænding op til 30mW;

● SM eller PM fiber;

● 14-benet BTF-pakke med termistor, TEC, isolator og Monitor PD.

Produktapplikationer

● Optisk fiber kommunikation;

● Optisk instrument;

● Optisk fiber sensor;

● Lyskilde.

Produkt Detaljer

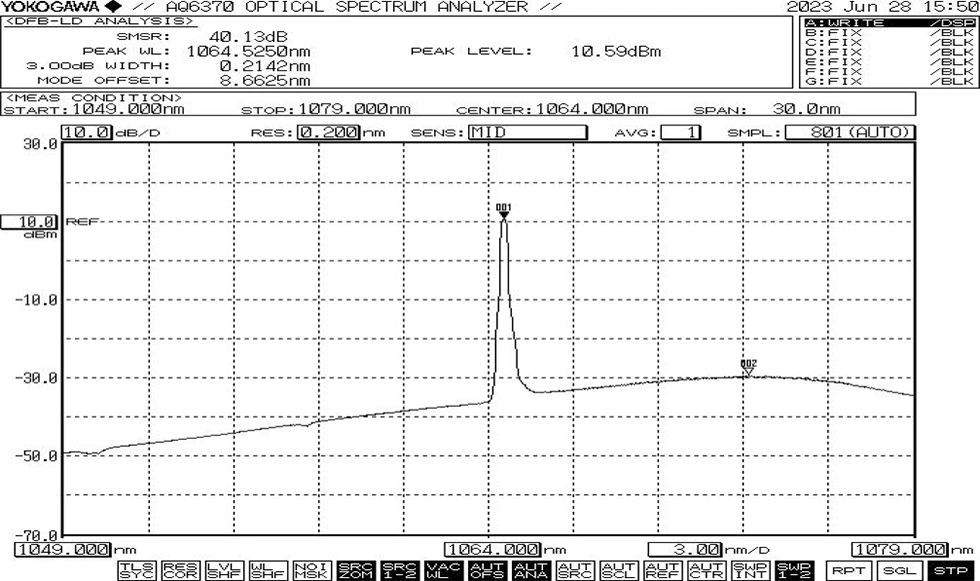

● Typisk spektrum: 1064nm, +/-1 WL tolerance

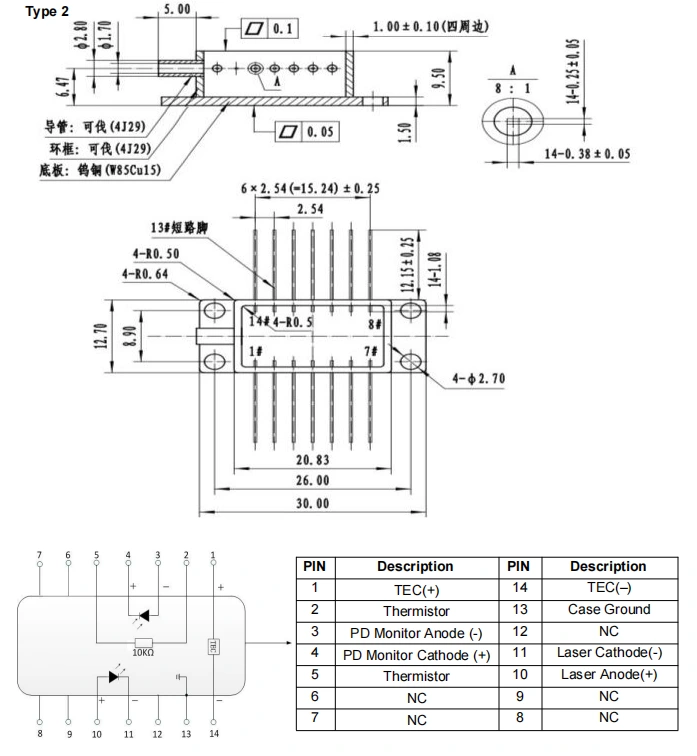

● Pakketegning & PIN-OUT Definition(Enhed:mm)-1064nm 30mW DFB Sommerfugle laserdiode

● Standard tilbehør

*Fristående enhed; ingen indbygget driver (ekstern driver valgfri).

Bestilling oplysninger

fx: BFLD-1064-30SM-FA

(Ordreinformation: 1064nm 30mW DFB Butterfly Laser Diode, med SM fiber, FC/APC-stik, pumpestift).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Noter

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Under opstartsprocessen må du aldrig anvende en høj strøm direkte, som dette risikerer at beskadige chippen. Tænd i stedet for enheden på et aktuelt niveau tæt på chippens tærskel, og derefter gradvist øge strømmen i small trin, indtil det ønskede niveau er nået.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
