1530nm 40mW DFB fiberkoblet laser

Produktoversigt-1530nm 40mW DFB fiberkoblet laser

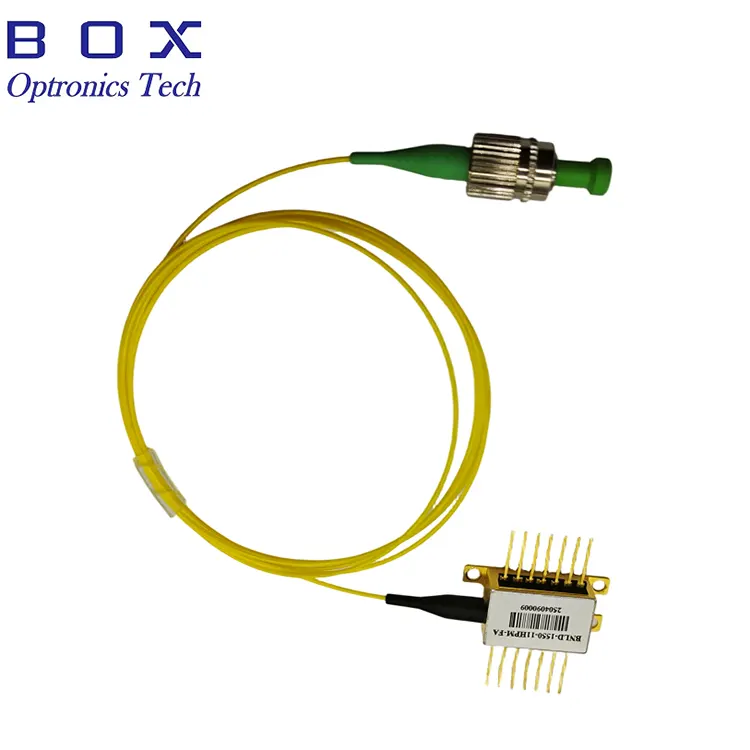

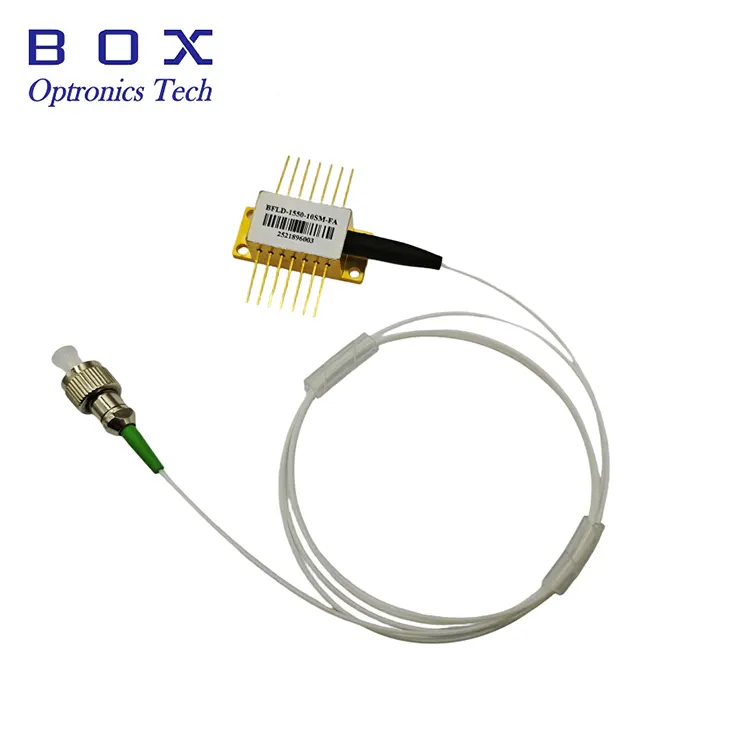

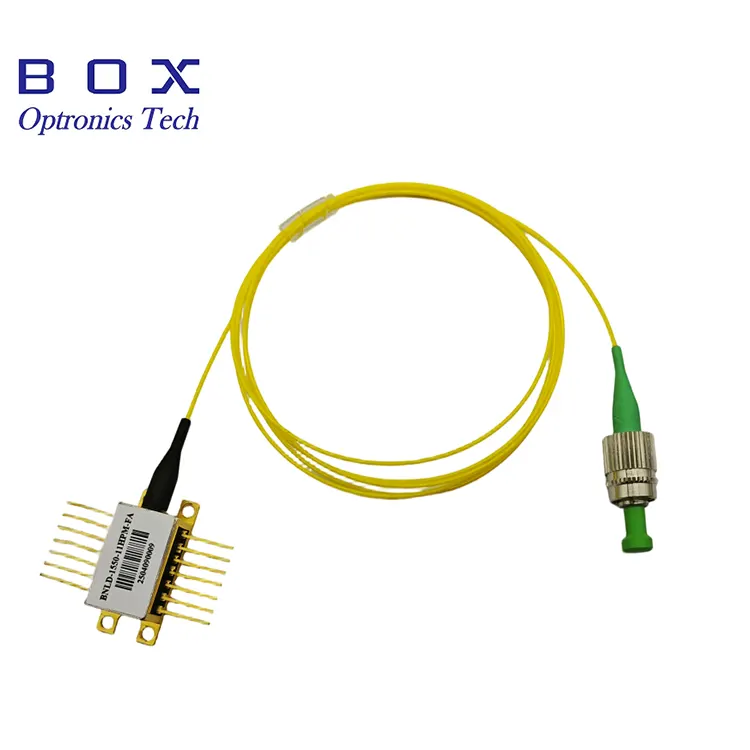

1530nm 40mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) er en højtydende distribueret feedback-laserdiode designet til applikationer, der kræver stabil, højeffekt single-mode optisk output. Denne enhed leverer minimum 40mW optisk udgangseffekt gennem single-mode fiber med FC/APC-stik og har en indbygget optisk isolator for at forhindre tilbagereflektion og sikre stabil drift.

Laseren er placeret i en 14-bens sommerfuglepakke med integreret termoelektrisk køler (TEC) og termistor for præcis bølgelængde og effektstabilisering, og den tilbyder fremragende side-mode undertrykkelsesforhold (≥35dB) og pålidelig ydeevne i hele driftstemperaturområdet. Den OC-48 kompatible pinout forenkler integration i eksisterende systemdesign.

Denne laser er velegnet til optiske testsystemer, optiske systemer med høj effekt, fiberoptiske registreringsapplikationer og instrumentering, der kræver stabile 1530nm laserkilder med høj effekt.

Nøglefunktioner-1530nm 40mW DFB fiberkoblet laser

· Høj optisk udgangseffekt: 40mW minimum, 50mW typisk (SM-fiberoutput)

· Centerbølgelængde: 1530nm (område: 1527–1533nm)

· Høj sidetilstandsundertrykkelsesforhold (SMSR): ≥35dB

· Indbygget optisk isolator til beskyttelse mod tilbagereflektion

· Single-mode fiber-pigtail med FC/APC-stik

· 14-benet sommerfuglepakke med integreret TEC og termistor

· OC-48 pinout-kompatibel for nem systemintegration

· Integreret skærmfotodiode til strømovervågning

· Præcisionsbølgelængde og effektstabilisering via TEC-kontrol

· Lavtærskelstrøm: 20mA typisk

· Hermetisk sommerfuglepakke for langsigtet pålidelighed

Typiske applikationer-1530nm 40mW DFB fiberkoblet laser

· Optiske test- og målesystemer

· Fiberoptisk registrering og distribuerede registreringsapplikationer

· Optisk forstærker frølasere og signalkilder

· Wavelength division multiplexing (WDM) systemer

· Optisk kommunikationstestudstyr

· Laboratorie- og forskningsinstrumentering

· Fotonisk komponentkarakterisering og test

· Optisk spektrumanalyse og måling

· Industrielle lasersystemer og OEM-integration

Produktspecifikationer-1530nm 40mW DFB fiberkoblet laser

Absolut maksimale vurderinger

Elektro-optiske egenskaber (T = 25°C, IF = IOP)

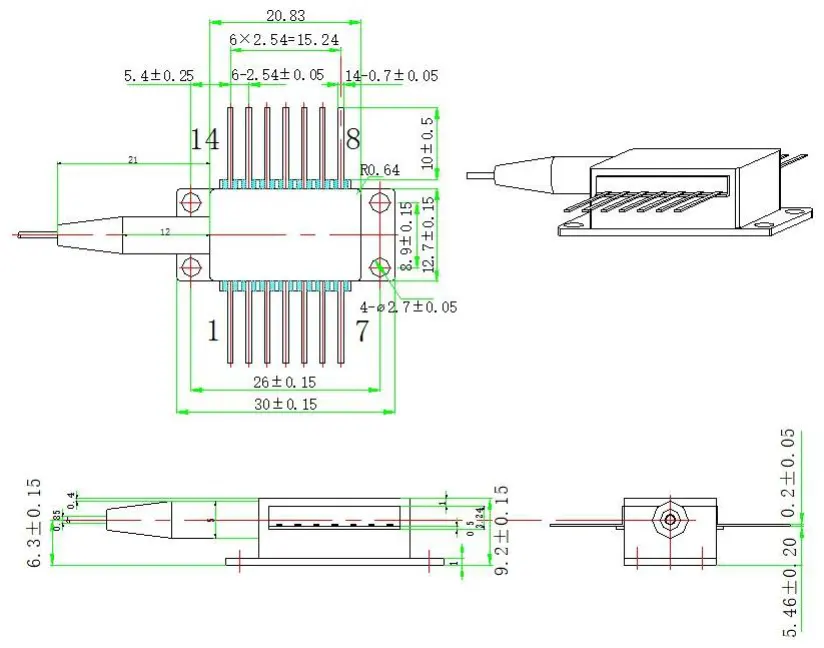

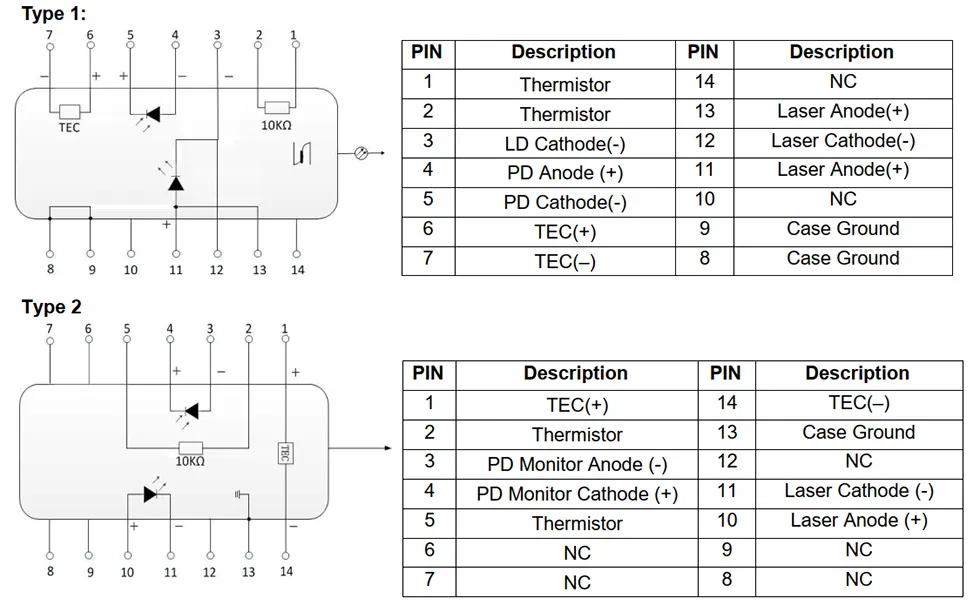

Pakke og pin-definition-1530nm 40mW DFB fiberkoblet laser

Bestillingsinformation-1530nm 40mW DFB fiberkoblet laser

Tilgængelige modeller

Bemærk: Brugerdefinerede bølgelængder inden for C-båndet, alternative effektniveauer, forskellige fiberlængder og konnektormuligheder er tilgængelige efter anmodning. Kontakt vores salgsteam for tilpassede konfigurationspriser og leveringstid.

Hvorfor vælge Box Optronics DFB-lasere?

· Gennemprøvet DFB-laserchipteknologi med ensartede bølgelængde- og effektspecifikationer

· 100 % funktionstest og indbrændingsscreening før forsendelse

· Konkurrencedygtige priser med direkte levering fra fabrikken

· Fleksible ordremængder — understøttelse af både R&D-prototyper og volumenproduktion

· Tilpasningsmuligheder for bølgelængde, effekt, fiberlængde, stik og pin-konfiguration

· Langsigtet forsyningsstabilitet for produktionsprogrammer og systemintegration

· Hermetisk sommerfugleemballage med integreret TEC for pålidelig drift

· International forsendelse via DHL/UPS/FedEx med fuld sporing

Ofte stillede spørgsmål (FAQ)

Q: Hvad er forskellen mellem DFB- og FP-lasere?

A: DFB-lasere (Distributed Feedback) inkorporerer en indbygget gitterstruktur, der muliggør single longitudinal mode (SLM)-drift med smal linjebredde og højt side-mode undertrykkelsesforhold (SMSR ≥35dB for denne enhed). FP (Fabry-Perot) lasere fungerer typisk med flere langsgående tilstande og har bredere spektral output.

DFB-lasere foretrækkes til applikationer, der kræver præcis bølgelængdekontrol og høj stabilitet, såsom WDM-systemer, fiberføling og præcisionsinstrumentering, mens FP-lasere typisk bruges til omkostningsfølsomme applikationer, hvor streng bølgelængdekontrol er mindre kritisk.

Q: Hvorfor er en indbygget isolator vigtig?

A: Tilbagereflektioner fra fiberforbindelser, optiske komponenter eller fiberender kan kobles tilbage til laserdioden, hvilket forårsager udsving i udgangseffekten, bølgelængdeustabilitet og øget støj. Den indbyggede optiske isolator reducerer optisk feedback og hjælper med at opretholde stabil udgangseffekt, bølgelængdestabilitet og ydeevne med lav støj.

Q: Hvad er TEC'ens og termistorens rolle?

A: Den termoelektriske køler (TEC) og termistor arbejder sammen for at opretholde laserchiptemperaturen gennem præcis pakketemperaturkontrol. Da laserbølgelængde og udgangseffekt er temperaturafhængige, sikrer præcis temperaturstyring stabil ydeevne på tværs af varierende omgivende forhold. 10kΩ termistoren (B-værdi 3950K) giver temperaturfeedback til TEC-regulatoren, som justerer TEC-strømmen for at opretholde den indstillede temperatur. Dette er vigtigt for applikationer, der kræver ensartet bølgelængde og effekt.

Q: Hvad betyder OC-48 pinout-kompatibel?

A: OC-48-kompatibel pinout refererer til en butterfly-pakke-pin-tildeling, der almindeligvis anvendes i OC-48 (2,5 Gbps SONET/SDH) optiske kommunikationsapplikationer. Denne kompatibilitet forenkler integration i systemer, der bruger lignende elektriske og mekaniske grænseflader. To pinout-muligheder (Type 1 og Type 2) er tilgængelige for at imødekomme forskellige systemdesigns.

Q: Hvad er den mindste ordremængde (MOQ)?

A: MOQ er 1 stk. Vi understøtter fleksible ordremængder. Standardmodeller kan leveres i små mængder til R&D og prototyping, samt større mængder til produktion. Kontakt vores salgsteam for specifikke priser for din ønskede mængde.

Q: Kan jeg få en tilpasset bølgelængde eller effektniveau?

A: Ja, vi tilbyder tilpasningsmuligheder, herunder CWDM-kompatible bølgelængder og andre tilpassede bølgelængder inden for det tilgængelige område, alternative udgangseffektniveauer, brugerdefinerede fiberlængder, forskellige konnektortyper (FC/APC, FC/UPC, LC osv.) og skræddersyede benkonfigurationer. Kontakt os med dine specifikke krav, og vores ingeniørteam vil gennemgå gennemførligheden og give et tilbud.

Q: Hvilken drevstrøm er nødvendig for at opnå 40mW output?

A: Den typiske driftsstrøm ved 25°C er 200mA, med et maksimum på 300mA. Tærskelstrømmen er typisk 20mA (14mA minimum, 50mA maksimum). Den faktiske driftsstrøm kan variere mellem individuelle enheder og med temperaturen. Vi anbefaler at bruge en laserdiodedriver med passende strømbegrænsning og APC (Automatic Power Control) funktionalitet for stabil drift.

Q: Er sommerfuglepakken hermetisk forseglet?

A: Ja, den 14-benede sommerfuglepakke er hermetisk forseglet og beskytter laserchippen, isolatoren og interne komponenter mod fugt, støv og miljøforurening. Dette sikrer pålidelig langsigtet drift og er vigtig for at opretholde ensartet ydeevne i hele produktets levetid.

Dataark og testark-1530nm 40mW DFB fiberkoblet laser

datablad

testark
