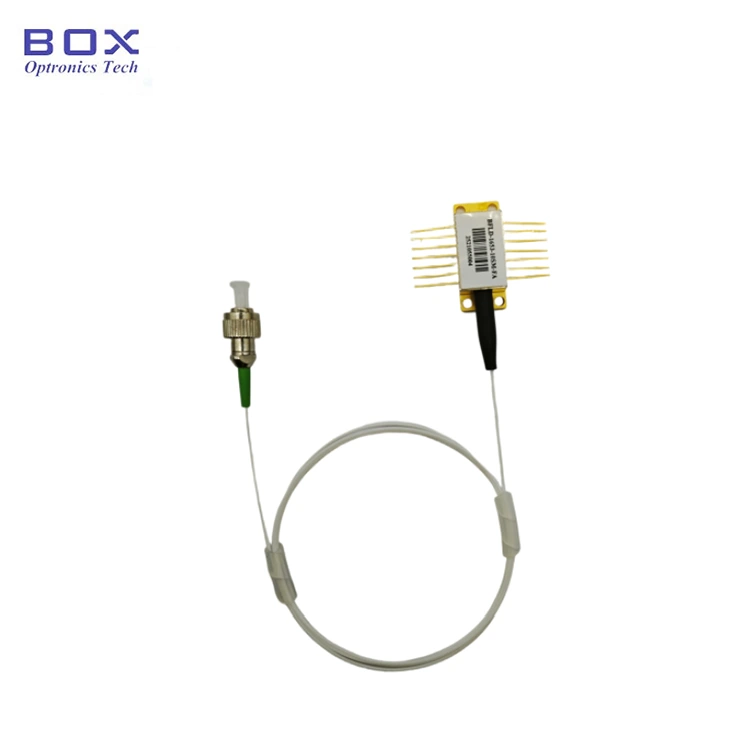

10mW C+L-bånd DWDM DFB-laserdiode

Box Optronics, en professionel optoelektronisk komponentproducent, leverer 10mW C+L Band DWDM DFB Laser Diode, en højpræcision distribueret feedback-laser med ±0,2nm bølgelængde nøjagtighed til DWDM-systemer, fiberoptisk sensing og præcisionslaserkildeapplikationer. Med et valgfrit ultrabredt bølgelængdeområde fra 1527,22nm (C63) til 1610,92nm (L61) på tværs af både C-bånd og L-bånd, leverer denne laser 10mW CW optisk udgangseffekt. Huset i en industristandard 14-bens sommerfuglepakke med en integreret termoelektrisk køler (TEC), termistor, monitorfotodiode og indbygget optisk isolator.

Send forespørgsel

Produkt beskrivelse

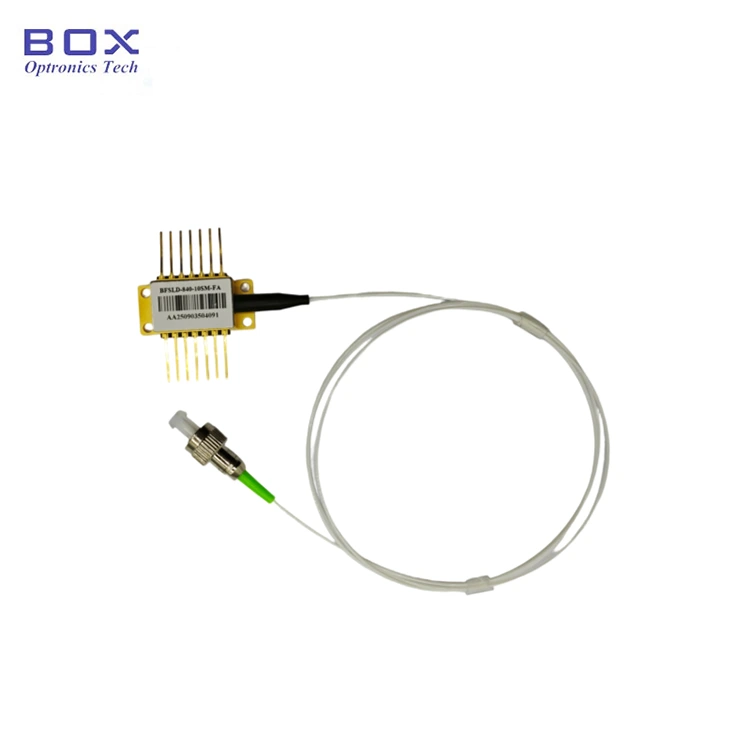

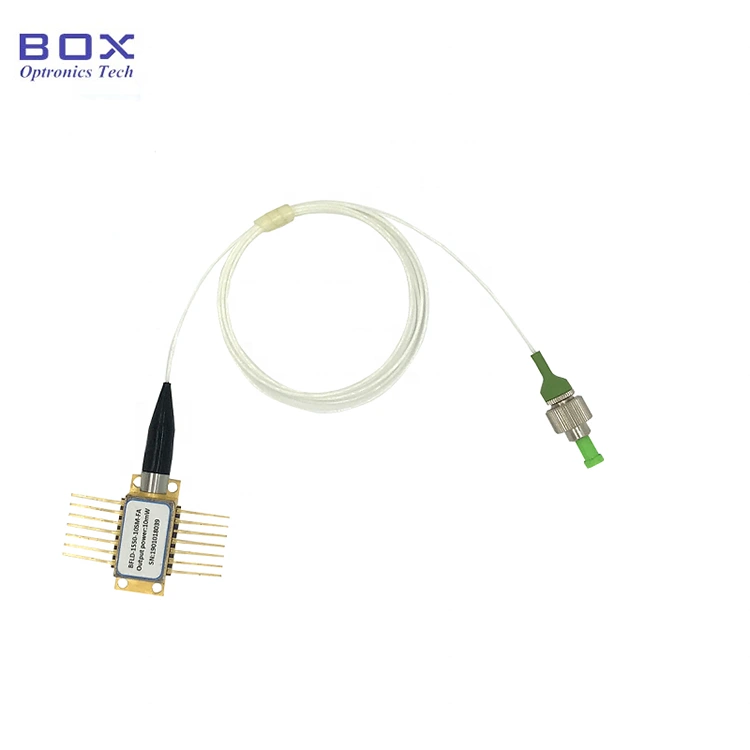

Produktoversigt-10mW C+L-bånd DWDM DFB-laserdiode

Box Optronics' 10mW C+L Band DWDM DFB laserdiode er en præcisionsbølgelængdelaserkilde med valgfri 1527.22~1610.92nm C+L-båndbølgelængder med ±0.2nm bølgelængdenøjagtighed og 10mW optisk udgangseffekt. Integreret TEC, termistor, monitorfotodiode og optisk isolator i en standard 14-bens sommerfuglepakke, der giver stabil bølgelængdekontrol, støjsvag drift og nem OEM-systemintegration. Designet til DWDM-kommunikationssystemer, fiberregistrering og præcisionsoptisk instrumentering.

Nøglefunktioner-10mW C+L-bånd DWDM DFB-laserdiode

· C+L-båndbølgelængder valgfri: 1527,22 nm (C63) til 1610,92 nm (L61)

· Højt sidetilstandsundertrykkelsesforhold: ≥40dB minimum, 50dB typisk (CW)

· Lav relativ intensitetsstøj (RIN): ≤ -145dB/Hz (20-1000MHz)

· Indbygget optisk isolator: ≥30dB isolering

· Integreret termoelektrisk køler (TEC) og 10kΩ termistor til bølgelængdestabilisering

· Fibermuligheder: SMF-28e single-mode eller PM1550 polarisationsvedligeholdende fiber

· Standard FC/APC fiberstik, eller tilpasset

· Monitorfotodiode integreret til overvågning af udgangseffekt

· Telcordia GR-468 pålidelighedskvalificeret, RoHS-kompatibel

Typiske anvendelser-10mW C+L-bånd DWDM DFB-laserdiode

· Dense wavelength division multiplexing (DWDM) transmissionssystemer på tværs af C-bånd og L-bånd

· DWDM-sendermoduler og transponderkort til telenetværk

· Fiberoptiske sensorsystemer til temperatur-, belastnings- og vibrationsmåling

· Optisk spektrumanalyse og bølgelængdereferencekilder

· Optisk komponenttest- og karakteriseringsudstyr

· Forskning og udvikling i fotonik- og optiske kommunikationslaboratorier

· OEM-integration i telekommunikationstransmissionsudstyr og testinstrumenter

Produktspecifikationer-10mW C+L-bånd DWDM DFB-laserdiode

Absolut maksimale vurderinger

Parameter	Symbol	Tilstand	Min.	Typ.	Maks.	Enhed
Opbevaringstemperatur	Ts	-	-40	-	85	°C
Driftstemperatur	Top	-	-20	-	70	°C
Fremstrøm	HVIS	CW	-	-	200	mA
Laser omvendt spænding	VLR	-	-	-	2	V
PD fremadstrøm	IFPD	-	-	-	5	mA
PD omvendt spænding	VRPD	-	-	-	10	V
TEC nuværende	ITEC	-	-	-1,5	+1,5	A
TEC spænding	VTEC	-	-	-3,5	+3,5	V

Optiske egenskaber (T = 25°C lasertemperatur)

Parameter	Symbol	Testtilstand	Min.	Typ.	Maks.	Enhed
Center bølgelængde	λc	TL=15~35°C, CW	Vises i udvalgte kanaler			nm
Maksimal optisk udgangseffekt	PO	-	10	-	-	mW
Spektral linjebredde	LW	FWHM	-	3	5	MHz
Side-Mode Suppression Ratio	SMSR	CW	40	50	-	dB
Optisk isolering	-	-	30	-	-	dB
Relativ intensitetsstøj	RIN	20-1000 MHz	-	-	-145	dB/Hz
Bølgelængdedrift (EOL)	Δλ	25 års levetid	-	-	±0,1	nm
Bølgelængde temperaturkoefficient	Δλ/ΔT	TEC 15°C til 35°C	-	0.09	-	nm/°C
Bølgelængde Strømkoefficient	Δλ/ΔI	-	-	0.01	-	nm/mA

Elektriske egenskaber (T = 25°C lasertemperatur)

Parameter	Symbol	Testtilstand	Min.	Typ.	Maks.	Enhed
Tærskelstrøm	Ith	-	-	10	35	mA
Skråningseffektivitet	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Driftsstrøm	Iop	PO=10mW, CW	-	100	150	mA
TEC indstillet temperatur	Ts	-	15	-	35	°C
Laser fremadspænding	VF	PO=10mW, CW	-	1.2	3.0	V
Overvåg PD-strøm	IMPD	PO=10mW, CW	10	-	2500	μA
Overvåg mørk strøm	ID	IF=0mA, VRPD=5V	-	-	0.1	μA
Termistorstrøm	ITC	-	10	-	100	μA
Termistor modstand	RTH	TL=25°C	9.5	10	10.5	kΩ
Termistor konstant	B	-	3800	-	4100	K
TEC nuværende	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
TEC spænding	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
TEC kapacitet	ΔT	Tc=70°C	-	-	50	°C

Valgte kanaler: Varenummer og Laser Center Bølgelængde liste som nedenfor

Kanal	Varenummer	Min. Bølgelængde (nm)	Typ. Bølgelængde (nm)	Maks. Bølgelængde (nm)	Enhed
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

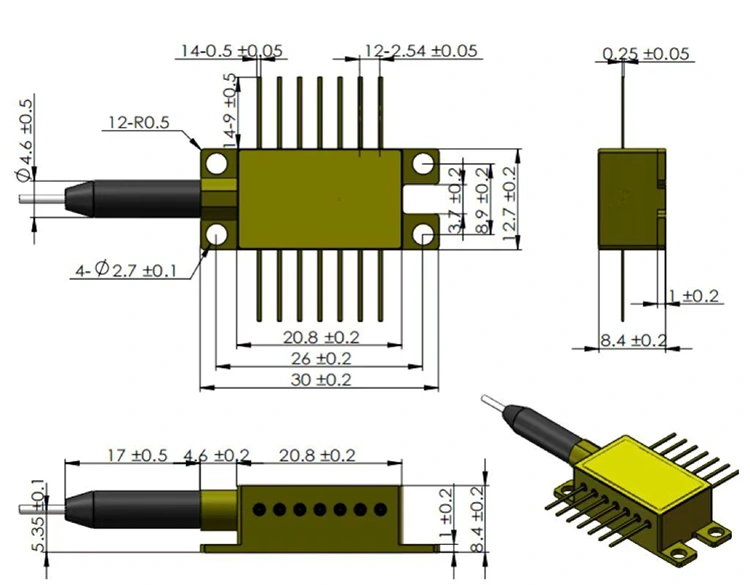

Pakke og Pin Definition

Pakketype: 14-bens hermetisk sommerfuglpakke

Indbyggede komponenter: Optisk isolator, termoelektrisk køler (TEC), termistor, monitor fotodiode

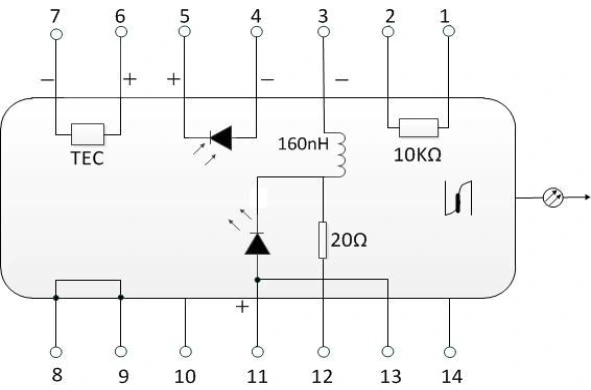

Type 1 Pin-out

Stift	Beskrivelse	Stift	Beskrivelse
1	Termistor	14	NC (ingen forbindelse)
2	Termistor	13	Laseranode (+)
3	Laser DC Bias (katode) (-)	12	Laser RF katode (-)
4	PD Monitor Anode (-)	11	Laseranode (+)
5	PD Monitor katode (+)	10	NC (ingen forbindelse)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Type 2 Pin-out

Stift	Beskrivelse	Stift	Beskrivelse
1	TEC (+)	14	TEC (-)
2	Termistor	13	Case Ground
3	PD Monitor Anode (-)	12	NC (ingen forbindelse)
4	PD Monitor katode (+)	11	Laser katode (-)
5	Termistor	10	Laseranode (+)
6	NC (ingen forbindelse)	9	NC (ingen forbindelse)
7	NC (ingen forbindelse)	8	NC (ingen forbindelse)

Bestillingsinformation-10mW C+L Bånd DWDM DFB Laser Diode

Modelnomenklatur

BFLD - XXXX - XX - XX - XX (-X)

Eksempel: BFLD-C34-10SM-FA

Felt	Kode	Beskrivelse
Laser type	BFLD	ButterflyDFB Laser Diode
Bølgelængde	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 eller L00-L61 eller Q00-Q61
Udgangseffekt	10	10mW
Fiber type	SM/PM	SM = Single-mode (SMF-28e); PM = Polarisationsvedligeholdende (PM1550)
Connector Type	FA/SA	FA = FC/APC; SA = SC/APC; Andre stik til rådighed
Pinout	NULL / 2	NULL = Type 1 (standard); 2 = Type 2 pumpe

Ofte stillede spørgsmål (FAQ)

Q: Hvad er forskellen mellem Type 1 og Type 2 pinout-konfigurationer?

A: Type 1 følger standard telecom butterfly pin-konfigurationen, der almindeligvis bruges til DWDM-sendere og højhastigheds optiske kommunikationsapplikationer. Det giver dedikerede forbindelser til laserbias, RF-modulation, TEC, termistor og monitorfotodiodesignaler for at sikre kompatibilitet med telekommunikationslaserdriverkredsløb.

Type 2 er optimeret til pumpelaserapplikationer med et forenklet elektrisk interface og et andet TEC-arrangement til højeffekt pumpedrift og termisk styring.

Begge konfigurationer bruger den samme 14-benede butterfly-mekaniske pakke, men deres elektriske pin-tildelinger er forskellige. De er mekanisk kompatible, men kræver forskellige PCB-layouts og driverdesign.

Spørgsmål: Hvorfor er en indbygget optisk isolator vigtig for DWDM og sensing-applikationer?

A: I DWDM-transmissions- og fibersensorsystemer kan optiske refleksioner fra konnektorer, fibergrænseflader og optiske komponenter kobles tilbage til laserhulrummet. Denne optiske feedback kan føre til tilstandsustabilitet, bølgelængdeudsving, øget støj og forringet systemydeevne.

En indbygget optisk isolator med ≥30 dB isolering undertrykker disse tilbagereflektioner, forbedrer bølgelængdestabiliteten, reducerer feedback-induceret støj og sikrer pålidelig drift i applikationer som kohærent detektion, fiberføling og optisk transmission med lav støj.

Q: Kan jeg få en brugerdefineret bølgelængde uden for standard C+L-båndlisten?

A: Ja. Vi understøtter tilpassede bølgelængder baseret på specifikke applikationskrav. For DWDM-laserprodukter er tilpassede bølgelængder tilgængelige inden for vores kvalificerede bølgelængdeområde (f.eks. 1527–1611 nm, afhængig af chiptilgængelighed).

Andre bølgelængdebånd, herunder O-bånd (1260-1360 nm) og S-bånd (1460-1530 nm), kan også overvejes til specifikke applikationer.

Mulighed for tilpasset bølgelængde afhænger af laserchips tilgængelighed, gitterdesign og produktionsplan. Kontakt os venligst med din målbølgelængde og ansøgningsdetaljer for evaluering.

Relaterede produkter

· DWDM 14PIN Butterfly Analog Laser til CATV -ITU-T Grid CH18-64 1526.44~1563.05nm, højlinearitet RF-over-fiber transmission

· LAN-WDM 10mW fiberkoblet laser - 1266.5~1345.5nm valgfri, designet til 400G/800G optiske transceivere

· CWDM 1270-1650nm DFB Laser Source - til optisk kommunikation og distribueret fiberoptisk sensing

· 1550nm 1W fiberkoblet laser - højeffektkilde til fiber-laser seeding, optisk forstærkning og industriel fotonik

· 1550nm DFB 100KHz BTF Narrow Linewidth Laser - lavfasestøjkilde til sammenhængende kommunikation, LiDAR og præcisionsføling

Datablad-10mW C+L Bånd DWDM DFB Laser Diode

Datablad

Bogmærk denne side for nem fremtidig reference.

Hot Tags: Kina 10mW C L Band DWDM DFB Laser Diode Producent, Leverandør, Fabrik

Relateret kategori

Send forespørgsel

Kontaktoplysninger



Adresse

Værelse 901, Bygning A, Rongchao New Era Plaza, nr. 3 Lanqing 1st Road, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, Kina


Tlf

+86-13322933691


E-mail

sales06@boxoptronics.com

Leder du efter konkurrencedygtige priser på bulkordrer? Send en forespørgsel til Box Optronics for højtydende DFB-lasere, SLED'er og PM-fiberenheder. Få et professionelt pristilbud inden for 24 timer.
