C-bånd lav fladhed ASE bredbånds lyskilde

Indholdsfortegnelse

1. Introduktion af C-bånd lav fladhed ASE bredbånds lyskilde

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Betjeningstrin

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Dette er et usammenhængende C-bånd Low Flatness ASE Bredbåndslyskilde, som er den spontane emission genereret af en halvlederlaser i en erbium-doteret kvartsfiber med 1526~1566nm spektral dækning og 10/20/30/50mW udgangseffekt. Komplet sæt tilbehør inkluderet; medfølgende brugervejledning. Den er velegnet til fiberoptik enhedstest, FBG-risteproduktion, medicinsk billeddannelse osv. Tag venligst forholdsregler mod fugt, støv og korrosion; den skal opbevares tørt sted.

Produkt Specifikationer

Produktegenskaber

● Cose effektiv;

● Bredt spektrum;

● Høj stabilitet udgangseffekt.

Produktapplikationer

● Optisk fiber sensing;

● Medicinsk billeddannelse;

● Test af fiberoptisk enhed.

Produkt Detaljer

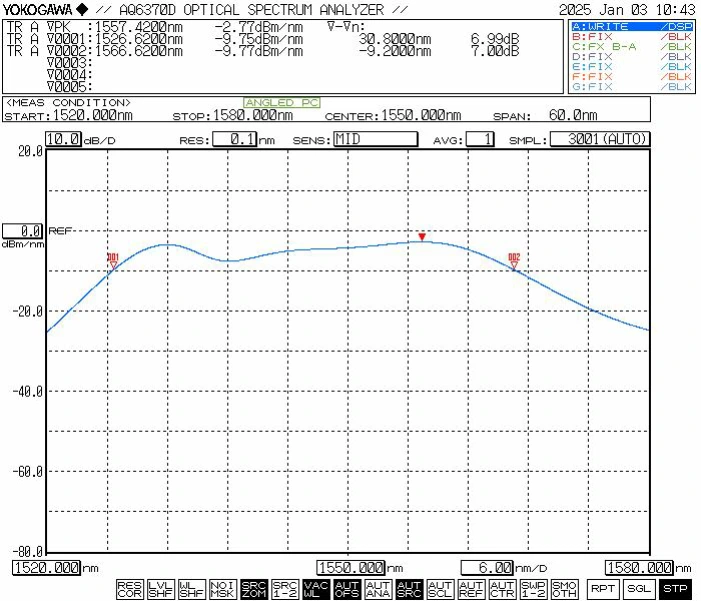

● Typisk spektrum

● Standard tilbehør

Betjening Trin

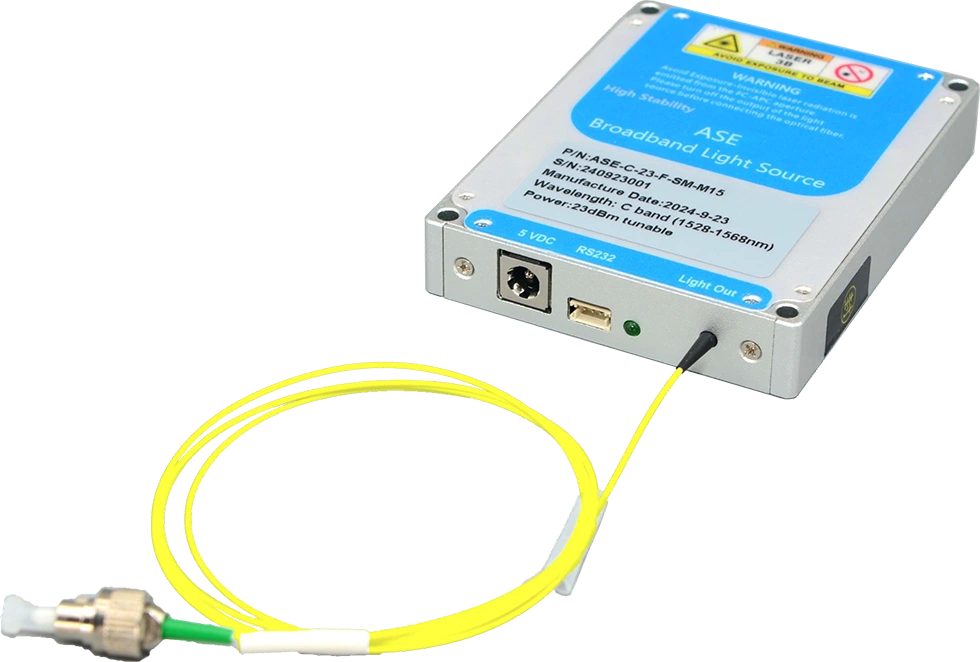

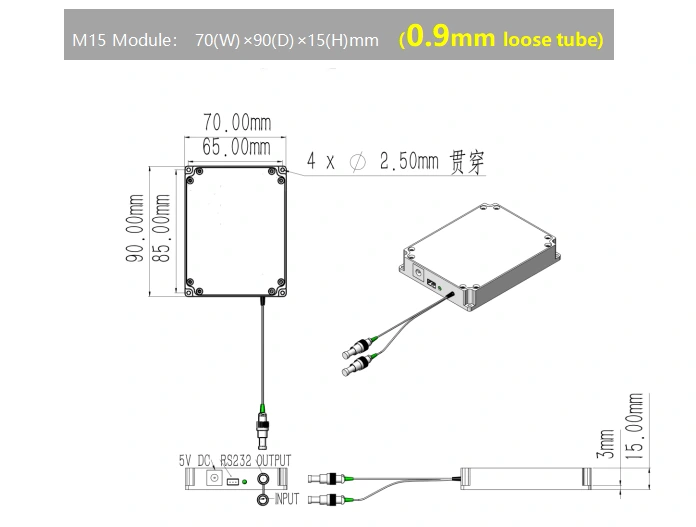

Trin 1. Udseende: Fra venstre mod højre - power port, ZH2.54 (3-bens) seriel kommunikationsgrænseflade, strømindikator LED og single-mode fiberport til optisk udgang.

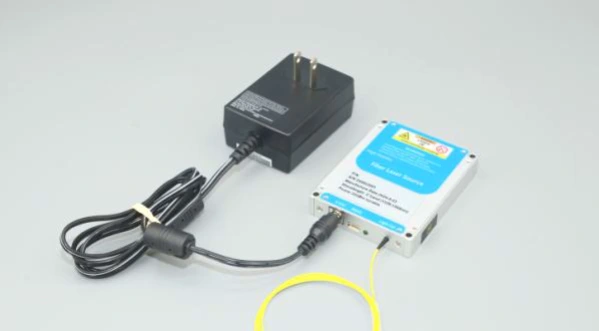

Trin 2. Strømforsyning: Standard strømindgangsporten er en DC 5,5×2,1 mm grænseflade; en matchende DC 5V strømadapter er inkluderet med enheden på det tidspunkt af forsendelsen. Metoden til at tilslutte strømadapteren til lyskilden modulet er illustreret i den medfølgende figur; sørg venligst for at du bruger kun den originale, medfølgende strømadapter. Brugen af en inkompatibel magt adapter kan resultere i beskadigelse af lyskilden. Alternativt en version med et strømkabel med et U-formet terminalstik er tilgængeligt lette tilslutning til en skiftende strømforsyning; denne mulighed skal dog være specifikt anmodet om på købstidspunktet.

Trin 3. Tilslutning af fiberpatch-ledninger: Fjern støvhætten fra fiberstikket og inspicér fiberendefladen; sørg for, at den er fri for forurening eller beskadigelse, før den tilsluttes til andre fiberoptiske komponenter eller testudstyr. For højeffekt lyskilder er det anbefales at anvende fusionssplejsning til forbindelsen.

Setp4.Tilslutning af lyskilden Modul til værts-pc'en: Brug det originale USB-til-RS232 serielle datakabel inkluderet med lyskildemodulet for at forbinde modulet til computeren. Computeren kræver forudgående installation af en dedikeret seriel portdriver at genkende USB-til-RS232-kablet korrekt; ellers vil værtssoftwaren være ude af stand til at etablere en korrekt forbindelse eller kommunikere med lyset kildemodul. Kontakt venligst Box Optronics for at få den nødvendige driver.

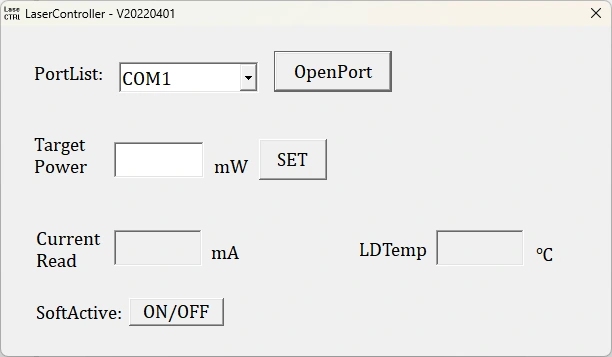

Trin 5.Software:For ASE lyskildemodulprodukter med justerbar effekt, den optiske udgangseffekt kan reguleres via værtssoftware; for fast effekt modeller, kan effektniveauet ikke justeres.

Bestilling oplysninger

fx: ASE-C-F7-20-SM-M

(Bestillingsinformation: C-band Low Flatness ASE Broadband Light Source, spektral fladhed≤7dB, 20mW udgangseffekt, med SM fiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Under rene endefladeforhold kan single-mode fibre (som f.eks Hi-1060, PM980, G652D eller PM1550) har en teoretisk effekttolerance på ca. 200 mW kontinuerligt lys. Følgelig for lyskilder og forstærkere med udgangseffektniveauer under 200 mW, udgangsfiberstikkene kan kobles til andre single-mode fiberenheder ved hjælp af standardadaptere (fiberflanger). Men hvis fiberforbindelsens endeflade er forurenet, vil den er meget modtagelig for udbrænding i det øjeblik, laseren aktiveres - også selvom lasereffekten er meget lav. Derfor, før der foretages nogen fiberforbindelser, skal den konnektorens endeflade skal rengøres grundigt ved hjælp af specialiseret fiberrensning værktøjer. Desuden bør en fiber-endefladeinspektør bruges til omhyggeligt undersøg overfladen for at sikre, at den er helt fri for støv og forurening før du fortsætter tilslutningen via fiberflangen.

● Ved rengøring, inspektion eller tilslutning af fiberoptiske stik, skal du skal sikre, at lyskilden ikke udsender lys; under ingen omstændigheder skal operationer udføres, mens lyset er aktivt. Efter endt brug og efter frakobling fra andre fiberoptiske stik, skal stikket være forsynet med en støvhætte.

● Hvis udgangsfiberen skal tilsluttes en anden fiber, er det anbefales at bruge en fusionssplejser.

● Det anbefales ikke at indsætte eller fjerne fiberoptikken ofte stik i udgangsenden, for at forhindre støvforurening - hvilket kan føre til øget indføringstab - eller beskadigelse af fiberforbindelsens endeflader.

● Tag venligst forholdsregler mod fugt, støv og korrosion; butik på et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
