1030nm ASE bredbåndslyskilde

Indholdsfortegnelse

1. Introduktion af 1030nm ASE bredbåndslyskilde

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

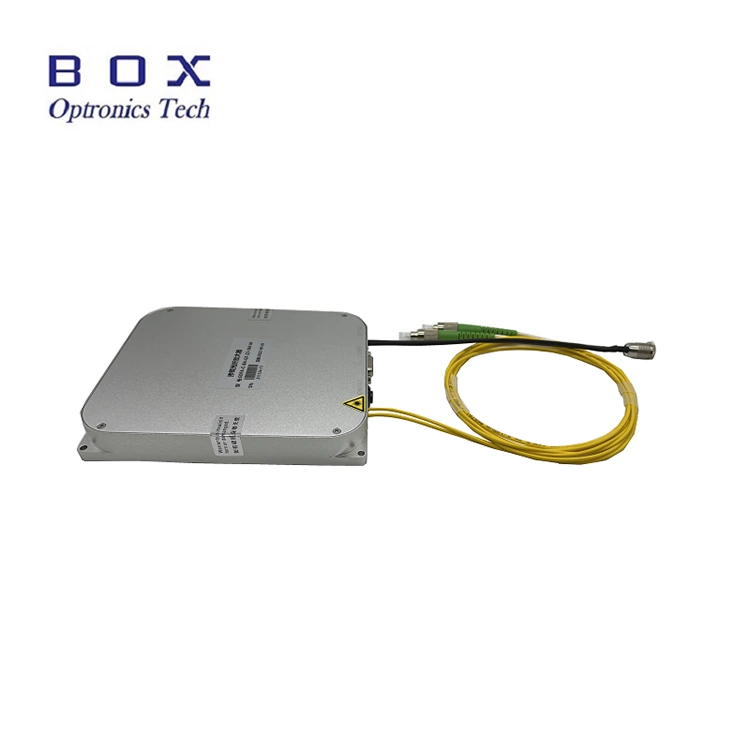

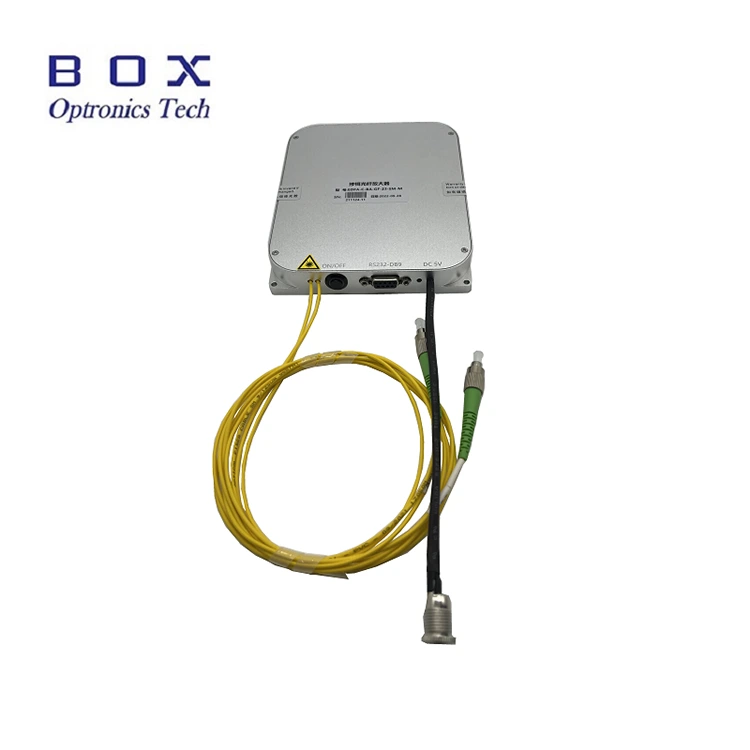

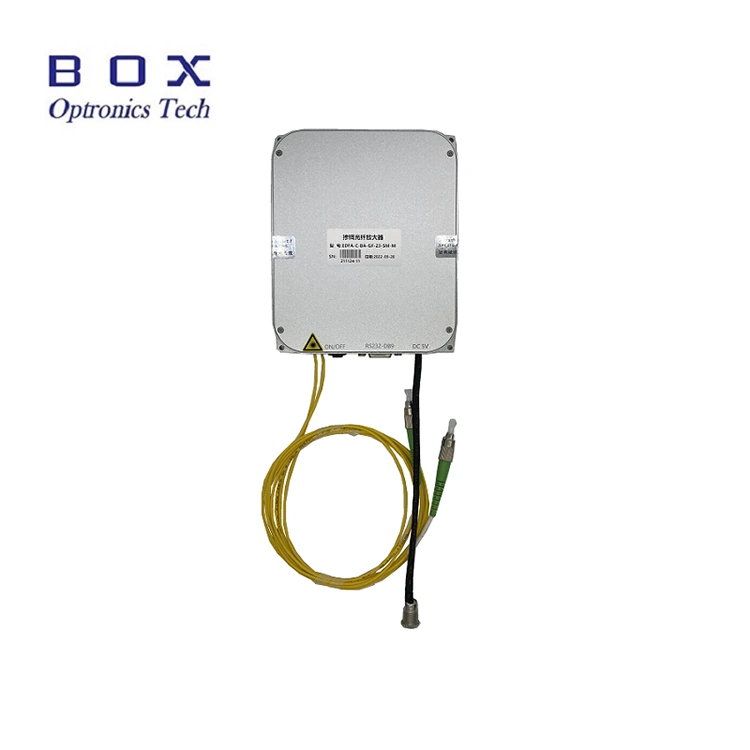

Dette er en 1030nm ASE bredbåndslyskilde baseret på ytterbium-doterede fiber- og halvlederpumpelasere med 1030nm spektral dækning, 10/20/30/50/100/500/1000mW udgangseffekt og polarisering ekstinktionsforhold så lavt som 0,2 dB. Komplet sæt tilbehør inkluderet; bruger manual leveret. Den er velegnet til fiberoptik enhedstest, produktion af FBG-riste, medicinsk billeddannelse mv.

Produkt Specifikationer

Produktegenskaber

● Spektral fladhed;

● Udgangseffekt er valgfri og justerbar;

● Langsigtet bølgelængde og kraftstabil;

● DB9 Kvinde(RS232) kommunikation for nem integration.

Produktapplikationer

● Fiber sansning;

● Medicinsk billeddannelse;

● Fiber test af optisk enhed.

Produkt Detaljer

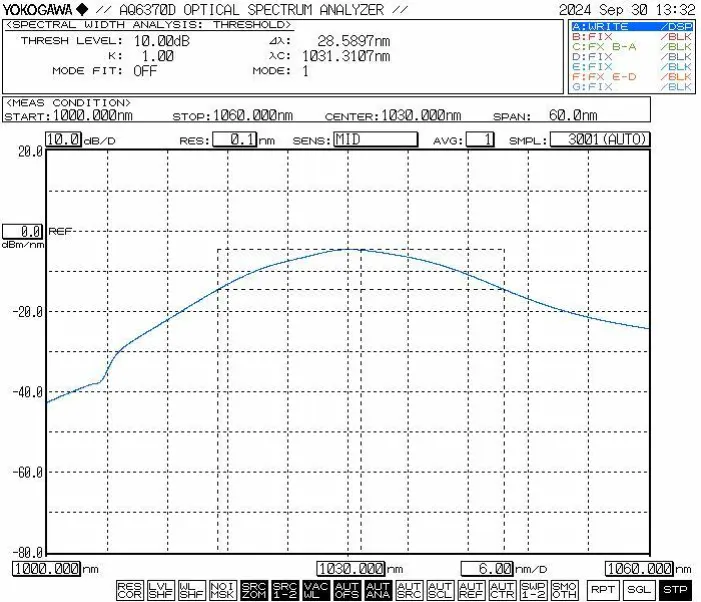

● Typisk spektrum

● Standard tilbehør

1. Operation Steps-1030nm ASE bredbåndslyskilde

Trin 1.Udpakning og montering: Please kontrollere, om tilbehøret er komplet

før montering.

Trin 2.Tilslutning af fiberjumpere: Åbn støvhætten ved fiberforbindelsen eller -flangen, kontroller fiberendefladen, og forbinde fiberen eller splejse fiberen til den enhed eller strømmåler, der skal testes efter at have bekræftet, at der ikke er nogen forurening eller skade.

Trin 3.Tilslutning af strømadapteren og Seriel kabel: Tilslut lyskildemodulet og strømadapteren; forbinde lyskildemodulet og computeren med et USB-RS232-signalkabel. (Bemærk: Computeren skal først installere driveren til den serielle port. Chaufføren kan være findes på cd-rom'en eller fås fra Box Optronics-firmaet.)

Setp4.Use: Åbn lyskilden aktivering skifte; lyskildens udgangsindikator lyser, og det er der optisk udgangseffekt. På dette tidspunkt er arbejdsstrømmen og den optiske effektværdi er parametrene indstillet af værtscomputeren ved sidste nedlukning. Det kan de være ændret og gemt i værtscomputersoftwaren (kun for modelversionen med justerbar effekt).

Trin 5. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestilling oplysninger

f.eks.: ASE-1030-5HSM-B

(Bestillingsinformation: 1030nm ASE bredbåndslyskilde, 500mW output strøm, med SM Hi1060 fiber, bordpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad

Datablad

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Før tilslutning af fiberoptiske stik, specialiseret rengøring værktøj skal bruges til grundigt at rengøre endefladerne på konnektorerne. Derudover bør en fiber-endefladeinspektør bruges til omhyggeligt undersøg overfladerne for at sikre, at de er helt fri for støv og forurenende stoffer, før de forbindes via en fiberflange. Under rengøringen, inspektion og tilslutning af fiberoptiske endeflader, er det bydende nødvendigt at sikre at lyskilden er i en deaktiveret tilstand; under ingen omstændigheder bør disse operationer udføres, mens lys transmitteres. Når brug er komplet, og stikket er blevet afbrudt fra anden fiberoptik stik, skal fiberstikket være forsynet med en beskyttende støvhætte.

● Bredbånds ASE-lyskildemodeller med en udgangseffekt på 200 mW eller højere kan have en output-pigtail termineret med et FC/APC-stik. Dette stik er dog udelukkende beregnet til brugerinitieret udgangseffekt overvågning (ved tilslutning til en optisk effektmåler) eller til interface med en FC-termineret fiberkollimator til at dirigere laseroutputtet ind i det frie rum. Det Det anbefales på det kraftigste ikke at bruge en flangeadapter til direkte at parre denne forbindelse med pigtails af andre brugerejede fibre eller enheder; gør det medfører en betydelig risiko for at beskadige både fiberstikket og selve forstærkerenheden. Hvis sammenkobling med andre fibre er påkrævet, er det anbefales at bruge fusionssplejsning; endvidere sikre, at typerne af fibre, der forbindes, er indbyrdes kompatible.

● Det frarådes på det kraftigste at indsætte eller fjerne fiberoptiske stik ved udgangsporten for at forhindre støv kontaminering - hvilket kan føre til øget tab af indføring - eller forbrænding af fiberstiks endeflade.

● Ved opstart skal du først sikre dig, at både strømafbryderen og nøgleafbryderen er slukket, og tilslut derefter strømforsyningen. Når man lukker ned, sluk først nøglekontakten, og afbryd først strømforsyningen efter udgangsindikatoren er slukket. Afbryd aldrig strømmen direkte forsyning, mens lyskilden er i drift.

● Tag venligst forholdsregler mod fugt, støv og korrosion; det skal opbevares på et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
