C-bånd ASE Bredbåndslyskilde

Indholdsfortegnelse

1. Introduktion af C-bånd ASE Bredbåndslyskilde

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Betjeningstrin

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Denne ASE bredbåndslyskilde tilhører en inkohærent lyskilde, som er den spontane emission genereret af en halvleder laserpumpet erbium-doteret kvartsfiber. Spektral udfladning teknologi opnår flade bredbåndsspektre, og bølgelængden dækker C-båndet, og den spektrale fladhed <2dB, opnået gennem SM Fiber eller PM fiber output, multi-level power option, velegnet til fiberoptiske sensing applikationer.

Produkt Specifikationer

Produktegenskaber

● Høj stabilitet Output;

● Flad spektrum;

● DB9 Kvinde(RS232) kommunikation for nem integration.

Produktapplikationer

● Fiberoptik sansning;

● Medicinsk billeddannelse;

● Telekommunikation;

● Optisk enhedstest.

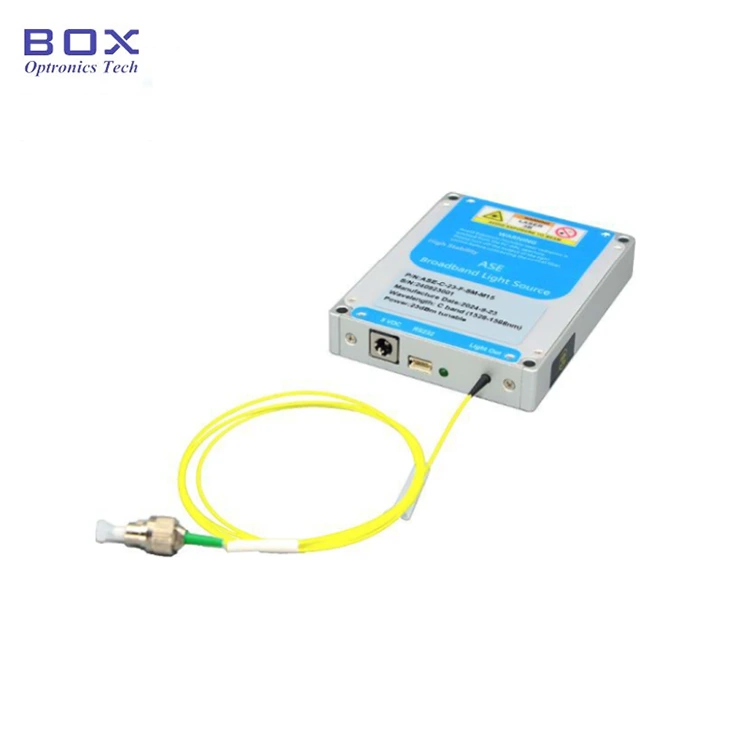

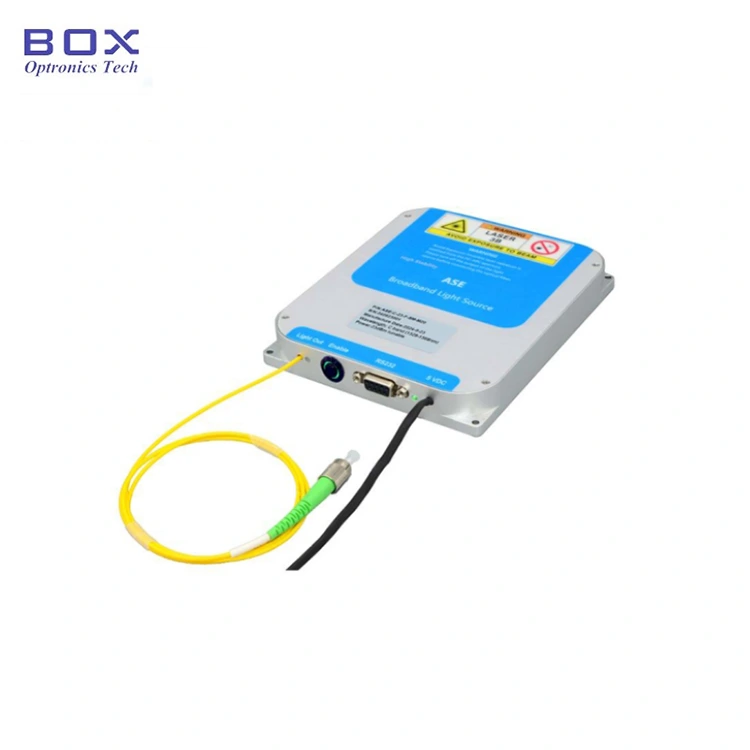

Produkt Detaljer

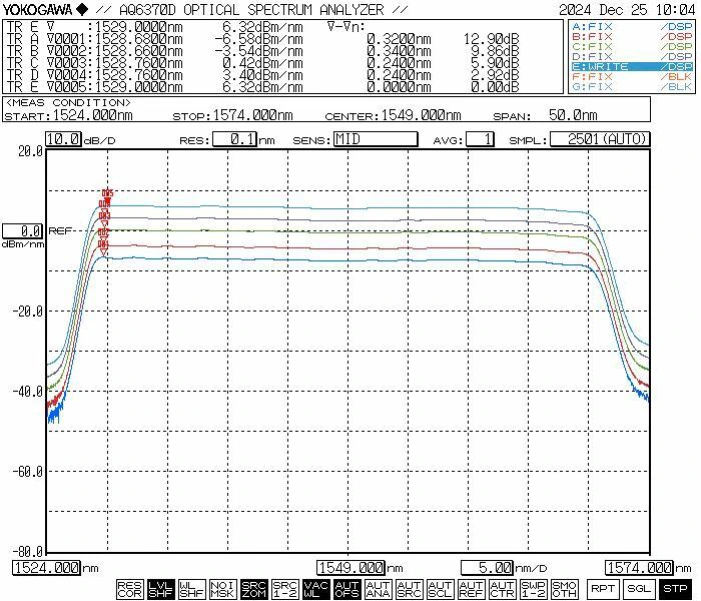

● Typisk spektrum:

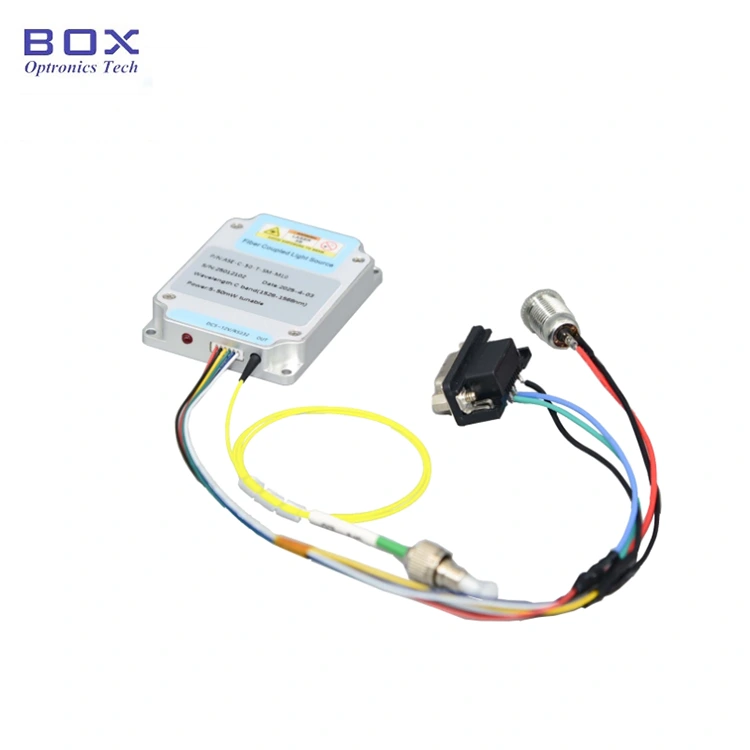

● Standard tilbehør

Betjening Trin

Trin 1.Udpakning og montering: Kontroller venligst, om tilbehøret er komplet før montering.

Trin 2. Tilslutning af fiber jumpere: Åben støvhætten ved fiberforbindelsen eller -flangen, kontroller fiberendefladen, og forbinde fiberen eller splejse fiberen til den enhed eller strømmåler, der skal testes efter at have bekræftet, at der ikke er nogen forurening eller skade.

Trin 3. Tilslutning af strømadapteren og det serielle kabel: Tilslut lyskildemodulet og strømadapteren; tilslut lyskildemodul og computeren med et USB-RS232 signalkabel. (Bemærk: computeren skal først installere driveren til den serielle port. Driveren kan findes på cd-rom'en eller fås hos Box Optronics-firmaet.)

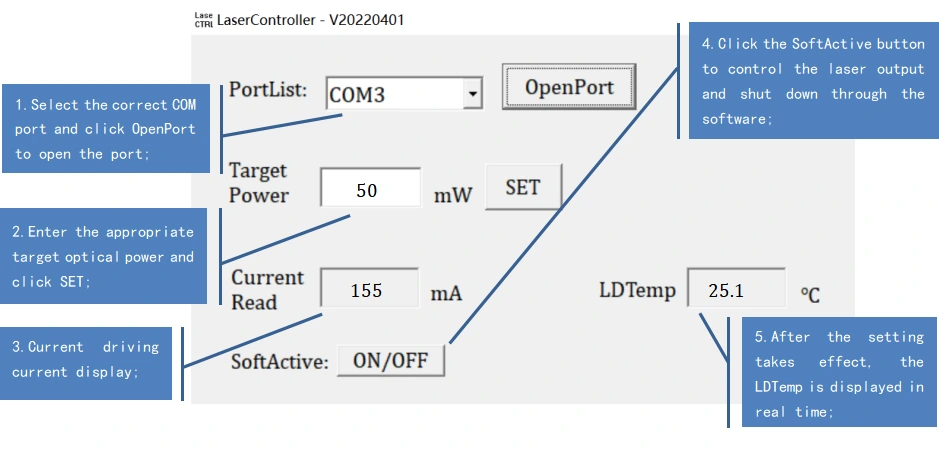

Setp4. Anvendelse: Åbn lyskilden aktivering skifte; lyskildens udgangsindikator lyser, og det er der optisk udgangseffekt. På dette tidspunkt er arbejdsstrømmen og den optiske effektværdi er parametrene indstillet af værtscomputeren ved sidste nedlukning. Det kan de være ændret og gemt i værtscomputersoftwaren (kun for modelversionen med justerbar effekt).

Trin 5. Efter brug: Klik på luk knap, sluk for strømforsyningen og afbryd fiberforbindelsen.

Bestilling oplysninger

f.eks.: ASE-C-50-SM-T-M

(Bestillingsinformation: C-band ASE bredbåndslyskilde, 50mW output strøm, med SM fiber, strøm justerbar, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Det anbefales ikke ofte at tilslutte og frakoble fiberoptikken stik i udgangsenden. Dette hjælper med at undgå forurening med støv, der kan øge indføringstabet eller få stikkets endeflade til at brænde.

● Ved opstart skal du først bekræfte, at strømafbryderen og nøgleafbryderen er slukket, og tilslut derefter strømmen. Når du lukker ned, skal du først slukke for nøgleafbryder; Når statusindikatorlampen er slukket, skal du afbryde strømmen. Gør ikke afbryde strømmen direkte, mens lyskilden er i drift.

● Til ASE bredbåndslyskildemodeller med en udgangseffekt på mindre end 200 mW, kan udgangsfiberstikket tilsluttes anden single-mode fiberenheder via en aftagelig adapter (fiberflange). Men hvis endefladen af fiberstikket er forurenet, er det meget modtageligt for forbrændingsskader når laseren er aktiveret – også selvom lasereffekten er meget lav. Derfor før du tilslutter fiberstikket, skal du bruge specialfiber rengøringsværktøjer til grundigt at rengøre endefladen. Brug desuden en fiber endefladeinspektør for omhyggeligt at undersøge overfladen og sikre, at den er fuldstændig fri for støv og forurening, før forbindelsen foretages via fiberen flange. Under rengøring, inspektion og tilslutning af fiberstikket, du skal sikre dig, at lyskilden er i en deaktiveret tilstand; under nr omstændigheder bør disse handlinger udføres, mens lyskilden er udsender lys. Når brugen er fuldført, og stikket er blevet frakoblet fra andre fiberkomponenter skal du straks dække fiberstikket til med en beskyttende støvhætte.

● Bredbånds ASE-lyskildemodeller med en udgangseffekt på 200 mW eller højere kan have en output-pigtail termineret med et FC/APC-stik. Dette stik er dog udelukkende beregnet til brugerinitieret udgangseffekt overvågning (ved tilslutning til en optisk effektmåler) eller til interface med en FC-termineret fiberkollimator til at dirigere laseroutputtet ind i det frie rum. Det Det anbefales på det kraftigste ikke at bruge en flangeadapter til direkte at parre denne forbindelse med pigtails af andre brugerejede fibre eller enheder; gør det medfører en betydelig risiko for at beskadige både fiberstikket og selve forstærkerenheden. Hvis sammenkobling med andre fibre er påkrævet, er det anbefales at bruge fusionssplejsning; endvidere sikre, at typerne af fibre, der forbindes, er indbyrdes kompatible.

● Tag venligst forholdsregler mod fugt, støv og korrosion; butik på et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
