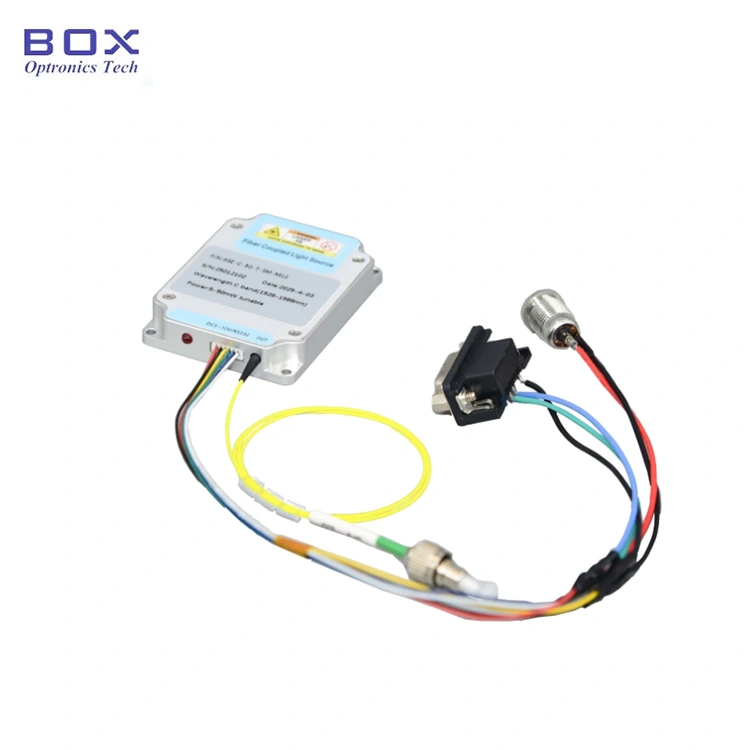

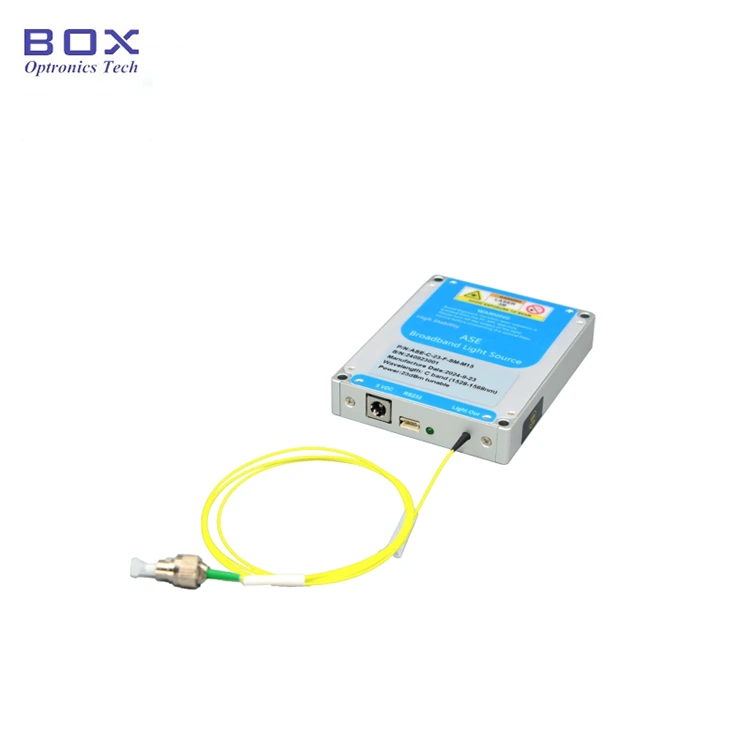

C-bånd ASE bredbånd lyskilde mikro-modul

Box Optronics er en førende leverandør af C-bånd ASE Broadband Light Source Micro-Modules. Med ultra-lille størrelse til anvendelser med begrænset plads, et bredbåndsspektrum og højstabil udgangseffekt. Vi forsyner globale kunder med skræddersyede RS232- eller TTL-styringstilstande ASE-lyskilder, der understøtter applikationer inden for medicinsk billeddannelse og fibersensorscenarier.

Send forespørgsel

Produkt beskrivelse

Indholdsfortegnelse

1. Introduktion af C-bånd ASE bredbånd lyskilde mikro-modul

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Betjeningstrin

7. Bestillingsoplysninger

8. Datablad

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

C-båndet ASE Broadband Light Source Micro-Module er designet til applikationer, der kræver kompakt størrelse, bredbåndsspektrum og højt output stabilitet. Med et ultra-lille fodaftryk er den ideel til pladsbegrænsede systemer, samtidig med at fremragende optisk ydeevne bevares. Den modul understøtter RS232 eller TTL kontrol, med 10/20/50mW fast udgangseffekt. Venligst brug med kontrol temperatur og fugtighed, sikre god varmeafledning, og undgå output overbelastning.

Produkt Specifikationer

Punkt	Enhed	Værdier			Noter
Spektral rækkevidde	nm	1528~1568
Udgangseffekt	mW	10	20	50	Ikke justerbar
Effektspektral tæthed	dBm/nm	-6	-3	1
Spektral fladhed	dB	≤2
Output isolering	dB	≥35
Strømustabilitet	dB	≤±0,02 (15 min.); ≤±0,05 (8 timer)			≤±0,5%; ≤±1,2 %
OM	dB	≤0,2
Pigtail fiber	-	SMF-28			FC/APC
Kontroltilstand	-	RS232 eller TTL
Kommunikationsgrænseflade	-	PIN1~4: +5V/GND/TX/RX			ZH2.54-4PIN
Strømforsyning	-	5VDC, <10W
Dimensioner	mm	50(B)×50(D)×15(H)
Driftstemperatur	℃	-5 ~ +55
Driftsfugtighed	℃	0~70 %

Produktegenskaber

● Ultra lille størrelse 50*50*15mm;

● Høj stabilitet 10/20/50mW udgangseffekt;

● Spektral planhed ≤2dB;

● Understøtter RS232 / TTL kontrol for nem integration.

1. Produktapplikationer-C-bånd ASE Bredbånd lyskilde mikro-modul

● Afprøvning af optiske komponenter;

● Optisk kommunikation R&D;

● Fiberoptisk sensing.

Produkt Detaljer

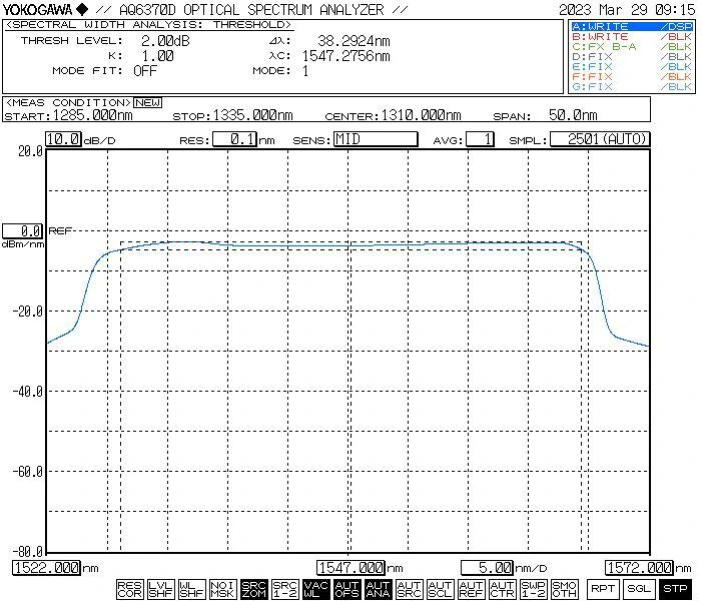

● Typisk spektrum

C-band ASE Broadband Light Source Micro-Module

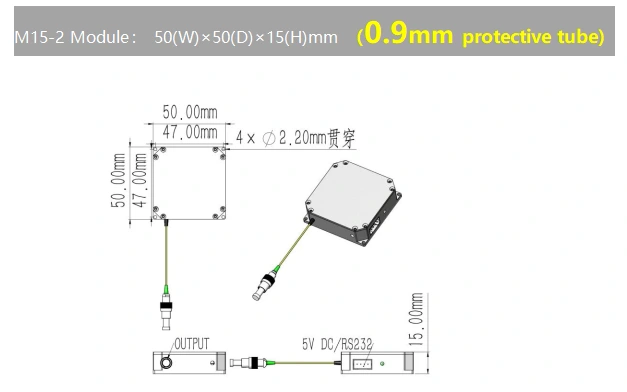

● Dimension (mm): mikro-modul

C-band ASE Broadband Light Source Micro-Module

Betjening Trin

Step1.Unpacking

Inden montering skal du kontrollere, om alt tilbehør er komplet.

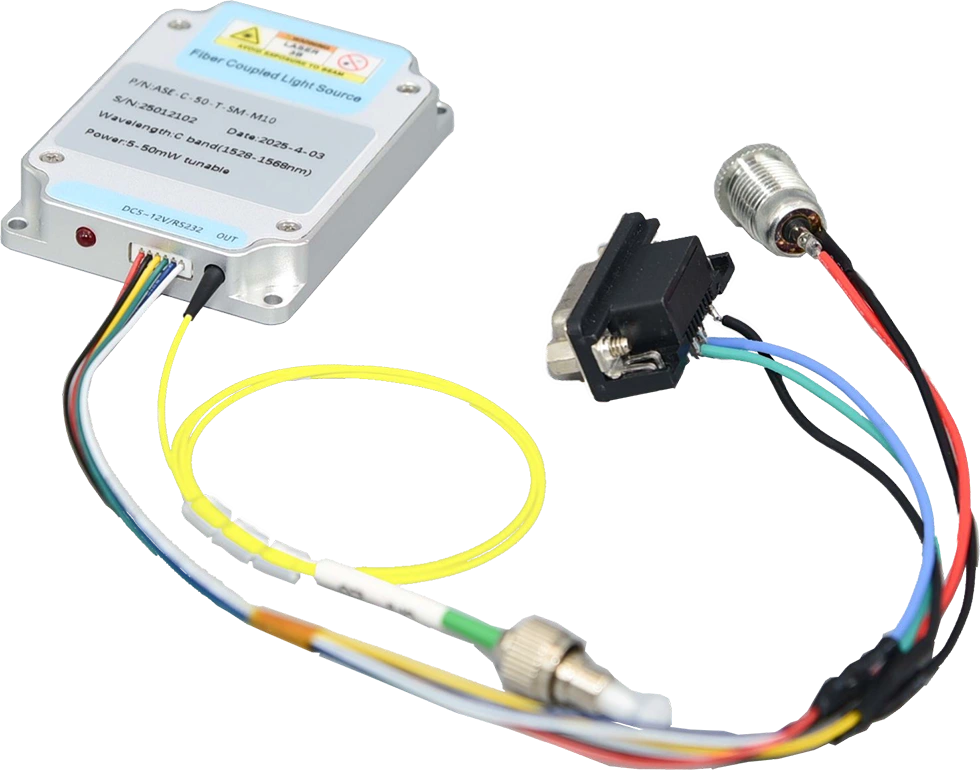

Trin 2. Tilslut strøm og fiberpatch Snor

Tænd for strømforsyningen; tilslut lyskildens udgangsport vha en fiberpatch-ledning.

C-band ASE Broadband Light Source Micro-Module

Trin 3. Aktiver lyskilde

Tænd for lyskildens strømforsyning. Bemærk: På dette stadium er driftsstrøm og effekt svarer til parametrene indstillet af værten computer under den seneste nedlukning; hvis justering er påkrævet, disse indstillinger kan ændres via softwaren. Advarsel: Det er strengt forbudt at tilslutte eller frakoble fiberoptiske stik, mens lyskilden er aktiv.

Setp4.Sluk ned

Tag netledningen ud efter brug.

Bestilling oplysninger

Navn

Bølgelængde

Udgangseffekt

Fiber type

Dimension

ASE

-C

-XX

-MC

ASE lyskilde

C: C-bånd

10:10 mW

20:20 mW

50:50mW

SM:SMF-28

MC: Modul

fx: ASE-C-20-SM-MC

(Bestillingsinformation: C-band ASE Broadband Light Source Micro-Module, 20mW udgangseffekt, med SM-fiber, mikromodulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Undgå hyppig tilslutning/frakobling af fiberstik for at forhindre støvophobning og beskadigelse af endefladen.

● Rengør fiberstik med en fnugfri serviet og efterse med en fiber endefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. Hætte ubrugte stik med støvhætter.

● Opbevar udstyret i et tørt, fugtfrit miljø.

2. Kvalitetssikring og eftersalgsservice-C-bånd ASE Bredbåndslys Kilde mikro-modul

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
