1064nm ASE bredbåndslyskilde

Indholdsfortegnelse

1. Introduktion af 1064nm ASE bredbåndslyskilde

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Betjeningstrin

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Dette er en 1064nm ASE bredbåndslyskilde baseret på ytterbium-doterede fiber- og halvlederpumpelasere med 1040~1080nm spektral dækning og 10/20/30/50/100/500/1000mW udgangseffekt. Komplet sæt af tilbehør inkluderet; medfølgende brugervejledning. Det er velegnet til fiberoptisk enhedstestning, FBG-risteproduktion, medicinsk billeddannelse osv. Tag venligst forholdsregler mod fugt, støv og korrosion; det skal opbevares på et tørt sted.

Produktspecifikationer

Produktegenskaber

● Spektral fladhed; 

● Output strøm er valgfri og justerbar;

● Høj stabilitet udgangseffekt;

● Modul/bordplade dobbelte muligheder med kommunikationsovervågning for nem integration.

Produktapplikationer

● Fiber sensing;

● Medicinsk billeddannelse;

● Fiberoptisk enhed afprøvning.

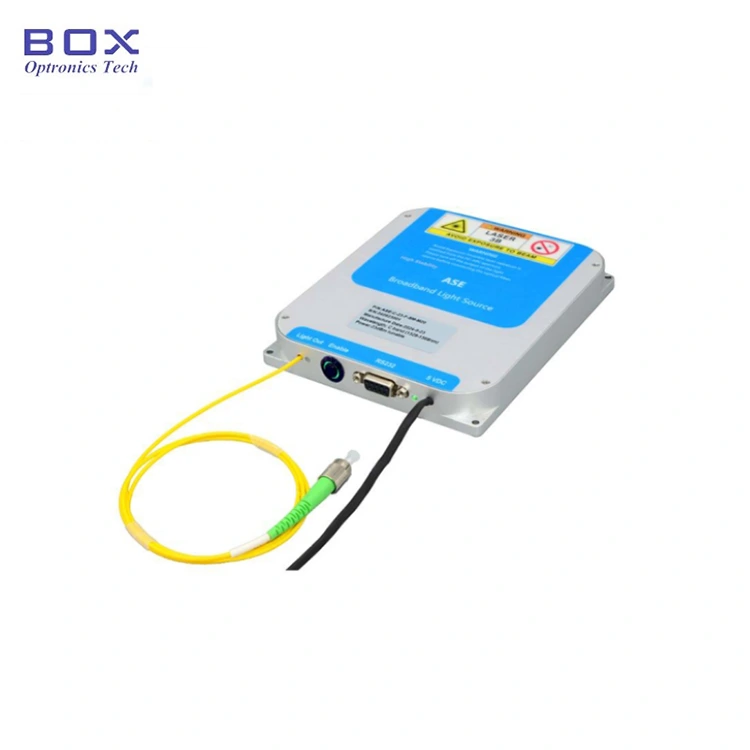

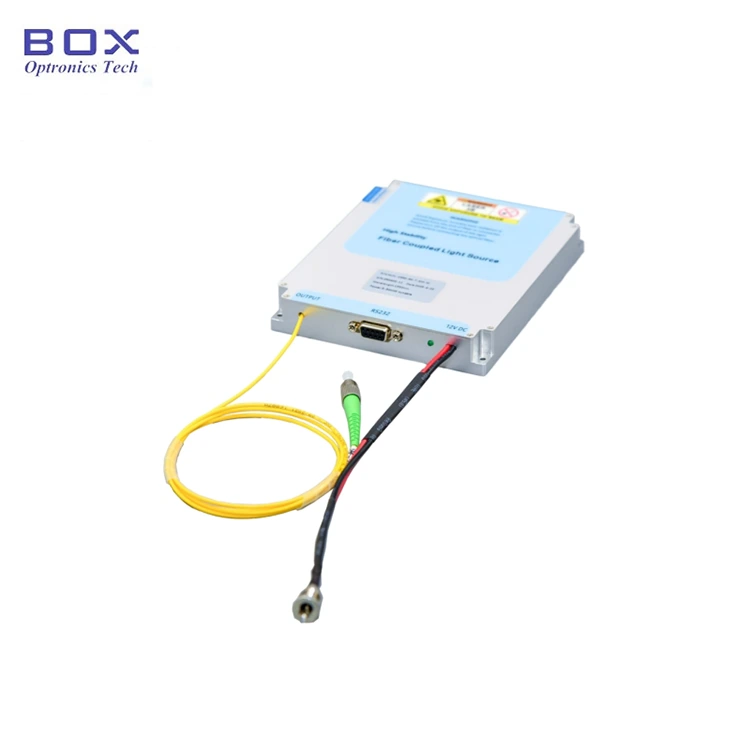

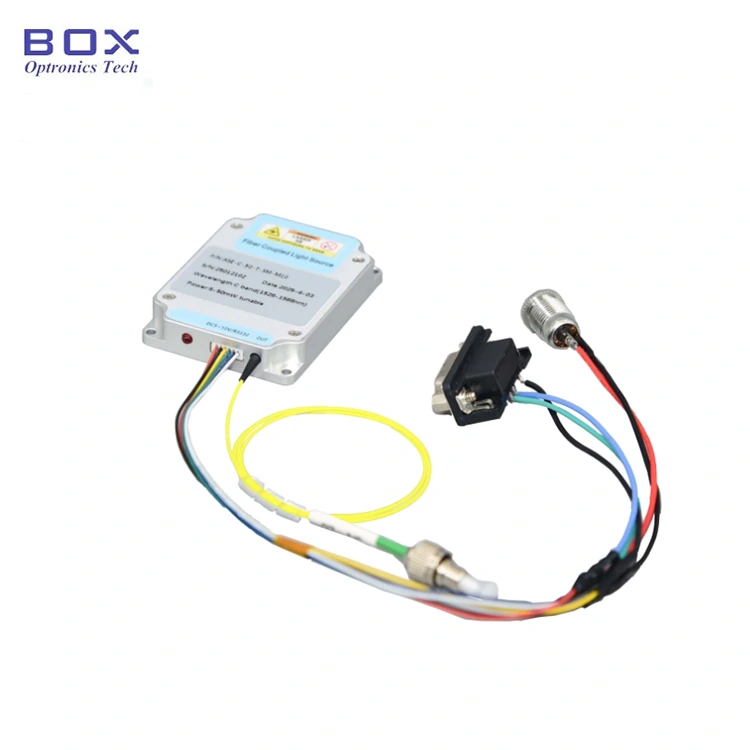

Produkt Detaljer

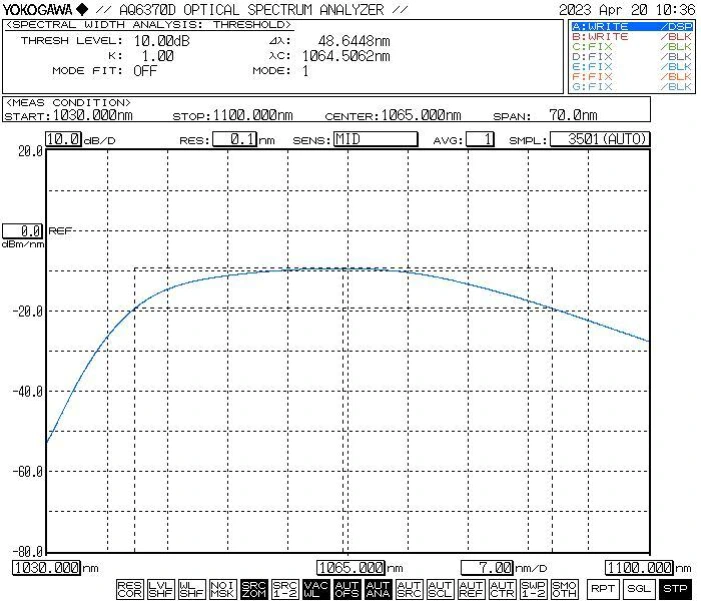

● Typisk spektrum

● Standard tilbehør

Driftstrin

Trin 1.Udpakning og montering: Please kontrollere, om tilbehøret er komplet

før montering.

Trin 2.Tilslutning af fiberjumpere: Åbn støvhætten ved fiberforbindelsen eller -flangen, kontroller fiberendefladen, og forbinde fiberen eller splejse fiberen til den enhed eller strømmåler, der skal testes efter at have bekræftet, at der ikke er nogen forurening eller skade.

Trin 3.Tilslutning af strømadapteren og Seriel kabel: Tilslut lyskildemodulet og strømadapteren; forbinde lyskildemodulet og computeren med et USB-RS232-signalkabel. (Bemærk: Computeren skal først installere driveren til den serielle port. Chaufføren kan være findes på cd-rom'en eller fås fra Box Optronics-firmaet.)

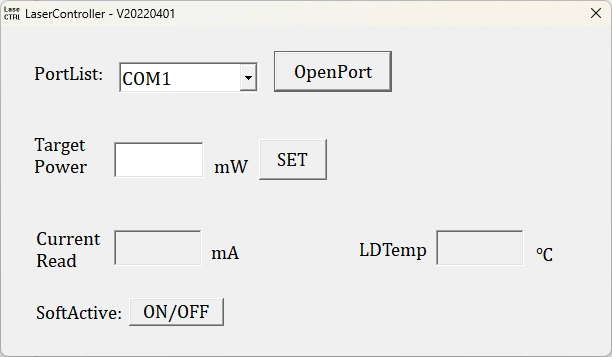

Setp4.Use: Åbn lyskilden aktivering skifte; lyskildens udgangsindikator lyser, og det er der optisk udgangseffekt. På dette tidspunkt er arbejdsstrømmen og den optiske effektværdi er parametrene indstillet af værtscomputeren ved sidste nedlukning. Det kan de være ændret og gemt i værtscomputersoftwaren (kun for modelversionen med justerbar effekt).

Trin 5. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestilling oplysninger

f.eks.: ASE-1064-10-SM-T-M20

(Bestillingsinformation: 1064nm ASE bredbåndslyskilde, 10mW output strøm, strømjusterbar, med SM Hi1060 fiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Det anbefales ikke ofte at tilslutte og frakoble fiberoptikken stik i udgangsenden. Dette hjælper med at undgå forurening med støv, der kan øge indføringstabet eller få stikkets endeflade til at brænde.

● Ved opstart skal du først bekræfte, at strømafbryderen og nøgleafbryderen er slukket, og tilslut derefter strømmen. Når du lukker ned, skal du først slukke for nøgleafbryder; Når statusindikatorlampen er slukket, skal du afbryde strømmen. Gør ikke afbryde strømmen direkte, mens lyskilden er i drift.

● Til ASE bredbåndslyskildemodeller med en udgangseffekt på mindre end 200 mW, kan udgangsfiberstikket tilsluttes anden single-mode fiberenheder via en aftagelig adapter (fiberflange). Men hvis endefladen af fiberstikket er forurenet, er det meget modtageligt for forbrændingsskader når laseren er aktiveret – også selvom lasereffekten er meget lav. Derfor før du tilslutter fiberstikket, skal du bruge specialfiber rengøringsværktøjer til grundigt at rengøre endefladen. Brug desuden en fiber endefladeinspektør for omhyggeligt at undersøge overfladen og sikre, at den er fuldstændig fri for støv og forurening, før forbindelsen foretages via fiberen flange. Under rengøring, inspektion og tilslutning af fiberstikket, du skal sikre dig, at lyskilden er i en deaktiveret tilstand; under nr omstændigheder bør disse handlinger udføres, mens lyskilden er udsender lys. Når brugen er fuldført, og stikket er blevet frakoblet fra andre fiberkomponenter skal du straks dække fiberstikket til med en beskyttende støvhætte.

● Bredbånds ASE-lyskildemodeller med en udgangseffekt på 200 mW eller højere kan have en output-pigtail termineret med et FC/APC-stik. Dette stik er dog udelukkende beregnet til brugerinitieret udgangseffekt overvågning (ved tilslutning til en optisk effektmåler) eller til interface med en FC-termineret fiberkollimator til at dirigere laseroutputtet ind i det frie rum. Det Det anbefales på det kraftigste ikke at bruge en flangeadapter til direkte at parre denne forbindelse med pigtails af andre brugerejede fibre eller enheder; gør det medfører en betydelig risiko for at beskadige både fiberstikket og selve forstærkerenheden. Hvis sammenkobling med andre fibre er påkrævet, er det anbefales at bruge fusionssplejsning; endvidere sikre, at typerne af fibre, der forbindes, er indbyrdes kompatible.

● Opbevar udstyret i et tørt, fugtfrit miljø.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
