760nm 10mW DFB Butterfly Laser Diode

Indholdsfortegnelse

1. Introduktion af 760nm 10mW DFB Butterfly Laser Diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Dette er en 760nm dedikeret DFB-laser med 14PIN standard sommerfuglepakke, central bølgelængde 760nm, bølgelængdetolerance +/-1nm, og typisk udgangseffekt 10mW. Indbygget TEC, termistor og skærm PD, med fremragende bølgelængdestabilitet for langsigtet stabil drift. Det er det bruges hovedsageligt til iltdetektion. Ledning strengt i henhold til pindefinitionen, under TEC-kontrol, og overdreven fiberbøjning for at sikre ydeevne og levetid.

Produkt Specifikationer

Produktegenskaber

● Multi-Quantum Well (MQW) distribueret feedback (DFB) lasere;

● Indbygget TEC & optisk isolator;

● Høj stabilitet & lav støj;

● 14-bens industristandard sommerfuglepakke.

Produktapplikationer

● Iltkoncentration påvisning og analyse.

● Gasfølende detektorer.

● Videnskabelig forskning og Spektral analyse.

Produktdetaljer

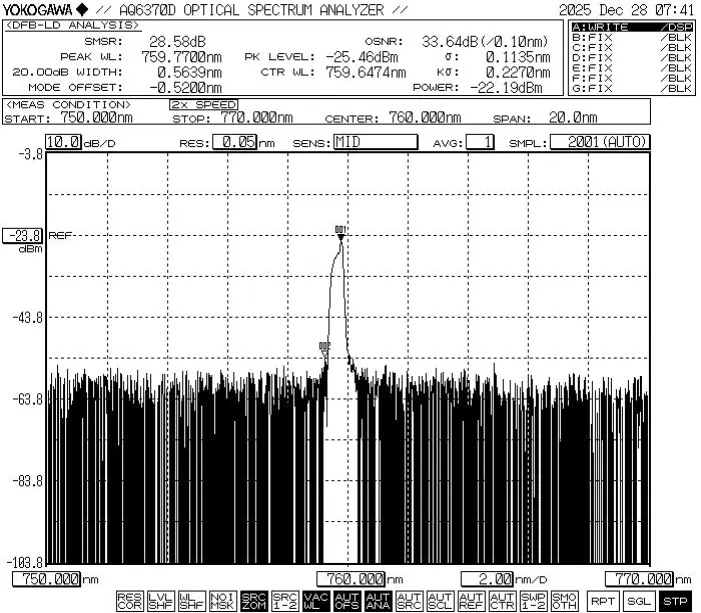

● Typisk spektrum: 760nm, +/-1nm WL tolerance.

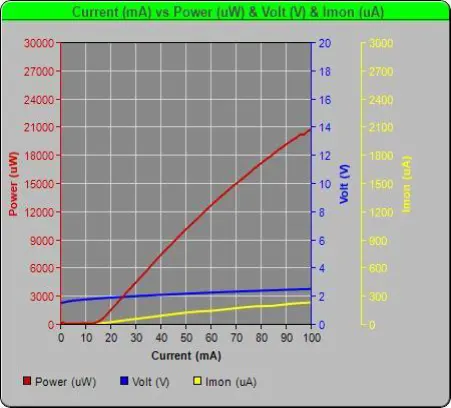

● PIV-760nm 10mW DFB Butterfly Laser Diode

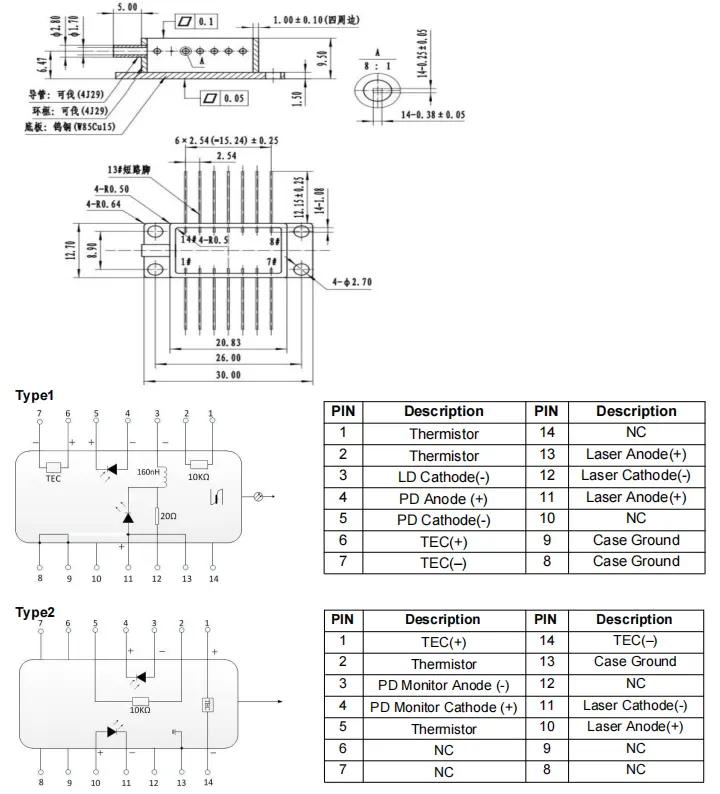

● Pakketegning & pin-out

Bestilling oplysninger

fx: BFLD-D760-10SM-FA2

(Ordreinformation: 760nm 10mW DFB Butterfly Laser Diode, med SM fiber, FC/APC-stik, type2 pin-out).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Når du bruger enheden, skal du nøje overholde driftsspændingen og aktuelle intervaller angivet i dataarket. Nøgleparametre – inklusive Ith (Tærskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspænding) og λc (centerbølgelængde) - skal refereres specifikt i testrapporten, der blev leveret på tidspunktet for forsendelsen.Bemærk: Drift ud over de absolutte maksimumværdier kan forårsage permanent skade på enheden.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
