1580nm DFB SM PM laserdiode

Indholdsfortegnelse

1. Introduktion af 1580nm DFB SM PM laserdiode

2. Tekniske specifikationer

3. Produktfunktioner

4. Typiske applikationer

5. Produktoplysninger

6. Bestillingsoplysninger

7. Dataark og testark

8. Vilkår for tilbud og betaling

9. Ledetid

10. Betjeningsnoter

11. Kvalitetssikring og eftersalgsservice

Produktintroduktion-1580nm DFB SM PM Laser Diode

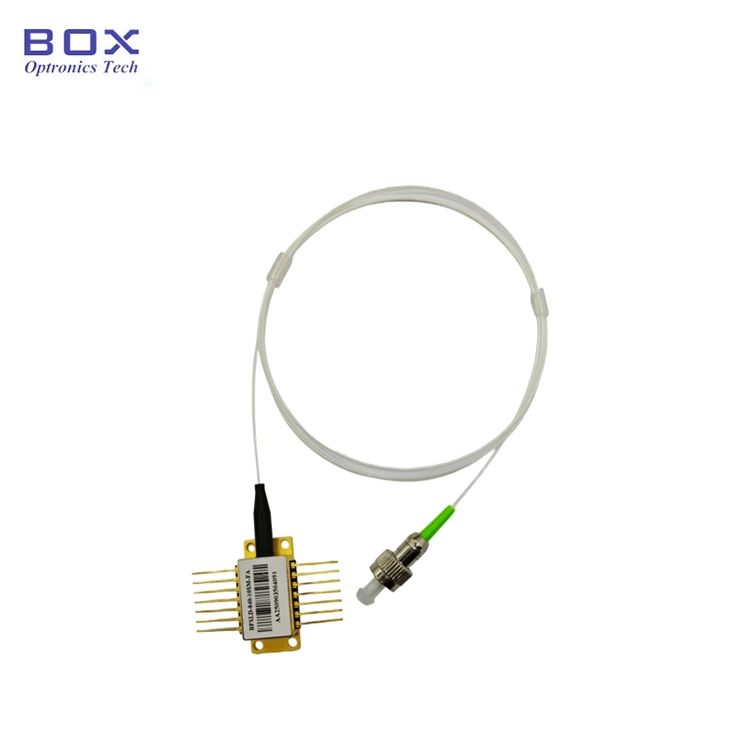

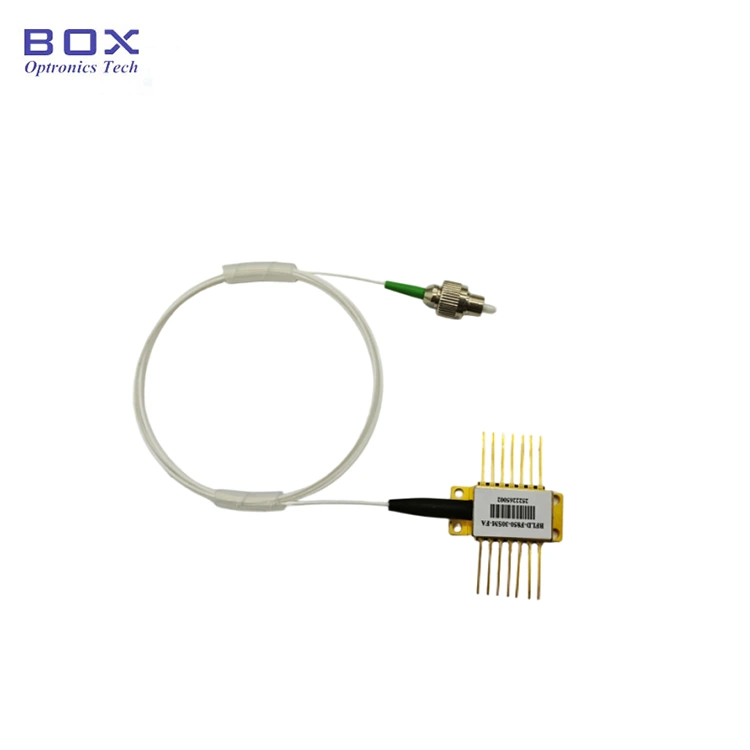

1580nm DFB SM PM Laser Diode har en førsteklasses MQW DFB-chip med 1580nm centerbølgelængde (±1nm tolerance) og et typisk 40dB side-mode undertrykkelsesforhold. Designet med lav tærskelstrøm, lavt strømforbrug og høj pålidelighed, den kommer fuldt integreret med en termistor, TEC og overvågningsdiode for kontinuerlig stabil ydeevne. Perfekt egnet til gasdetektion, passiv enhedstestning og fiberoptiske registreringsapplikationer.

Produktspecifikationer-1580nm DFB SM PM Laser Diode

Produktegenskaber-1580nm DFB SM PM Laser Diode

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasere;

● 14-benet sommerfuglepakke med høj stabilitet;

● Integreret termistor, TEC og monitor fotodiode;

● Lav tærskelstrøm og lavt strømforbrug;

● Fibertypen kan være SMF-28e eller PM fiber.

Produktapplikationer-1580nm DFB SM PM laserdiode

● Optisk fibersensor;

● Lyskilde til test og måling;

● Gasdetektionssystemer;

● Test af passiv optisk enhed;

● Optisk fiberkommunikation.

Produktdetaljer-1580nm DFB SM PM Laser Diode

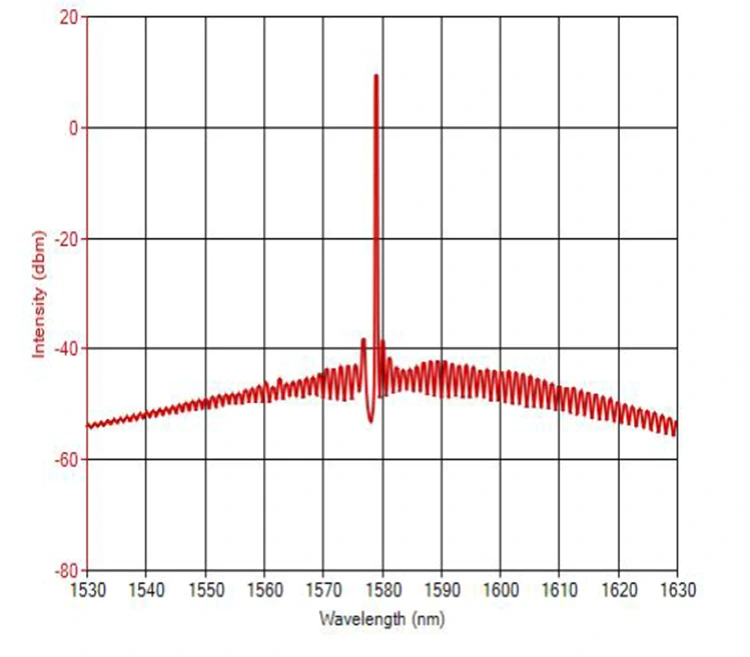

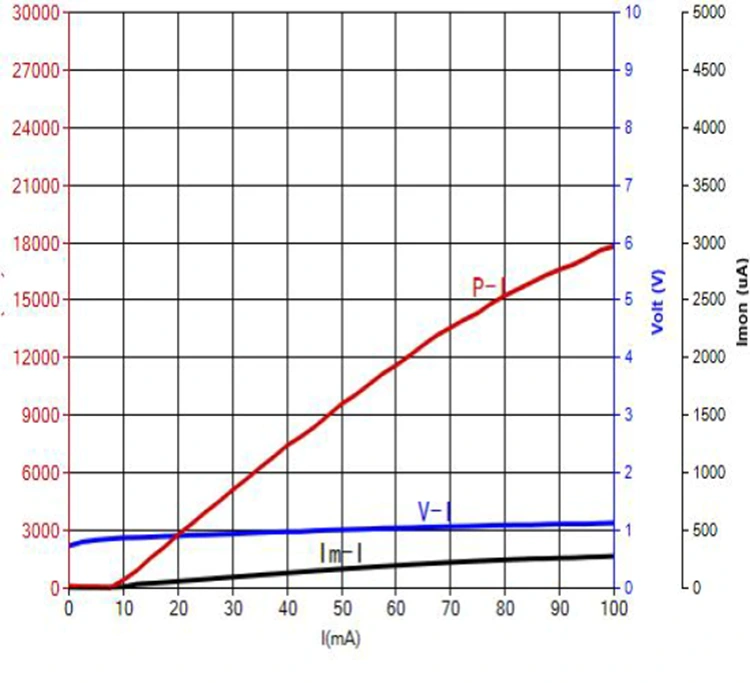

● Typisk spektrum og PIV: 1580nm 10mW, +/-1nm WL-tolerance.

● Pakketegning & PIN-OUT Definition (Enhed:mm)-1580nm DFB SM PM Laser Diode

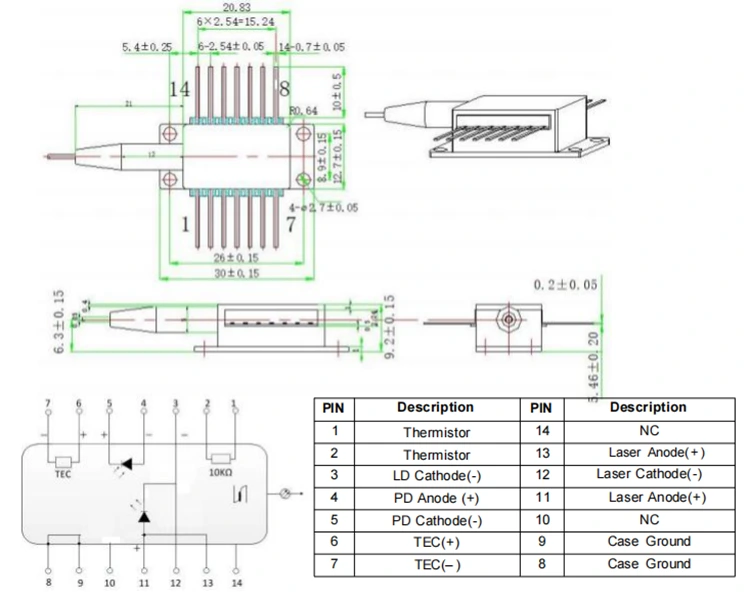

>>>Type1 pin-out

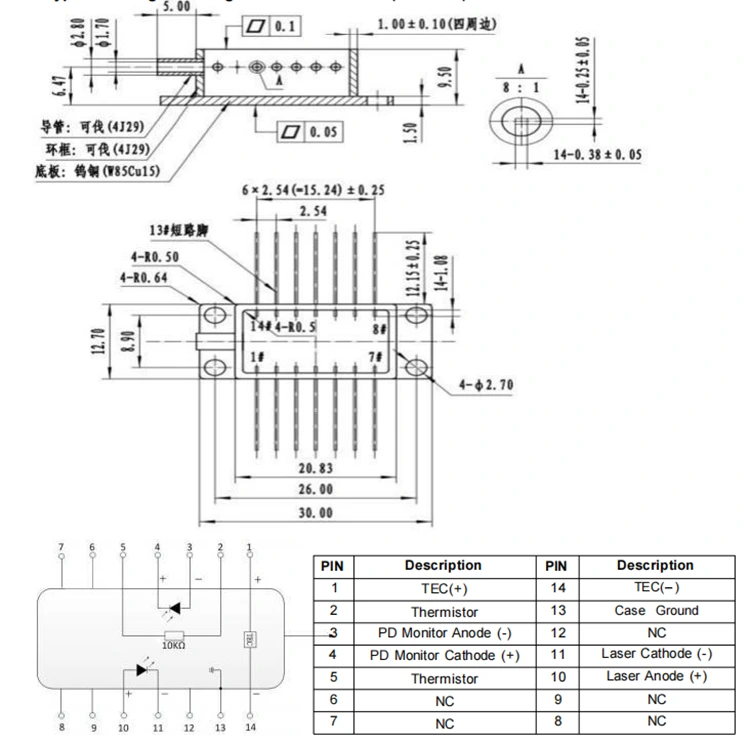

>>>Type2 pin-out

Bestillingsinformation-1580nm DFB SM PM Laser Diode

fx: BFLD-1580-10SM-FA2
(Ordreinformation: 1580nm DFB Laserdiode, 14-bens sommerfuglepakke, 10mW udgangseffekt, med SM fiber, FC/APC stik, type2 pin-out).

Datablad og testark-1580nm DFB SM PM Laser Diode

Datablad

Testark

Vilkår for tilbud og betaling-1580nm DFB SM PM Laser Diode

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Ledetid-1580nm DFB SM PM Laser Diode

Produktion: 10 arbejdsdage. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik: 3-5 arbejdsdage.

Operation Notes-1580nm DFB SM PM Laser Diode

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stik, må du ikke trykke på eller trække i ærmet, der er placeret bag på enhedens hus. For enheder udstyret med stik skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under installation eller fjernelse.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Der skal lægges særlig vægt på følgende: under lodningsprocessen skal enheden være i strømløs tilstand, og loddekolben skal være korrekt jordet.

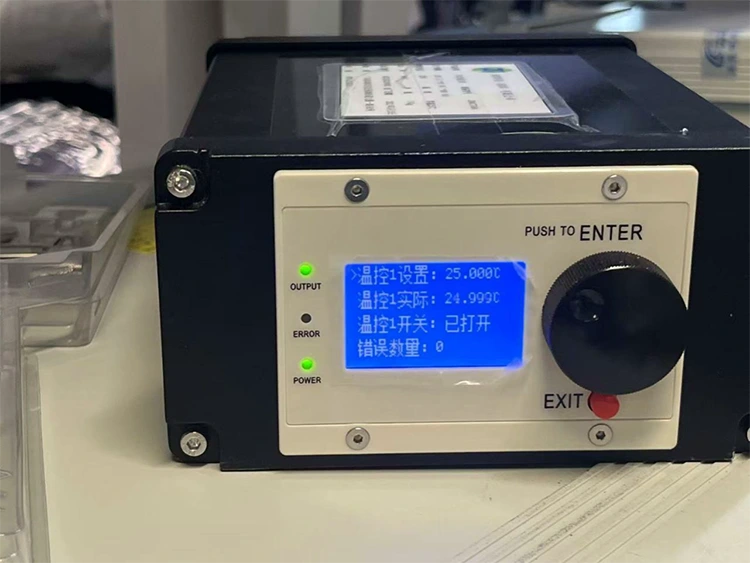

● Inden du tænder for enheden, skal du først aktivere køleren og derefter tilføre strøm i små trin for at forhindre, at chippen overophedes eller bliver overbelastet.

Kvalitetssikring og eftersalgsservice-1580nm DFB SM PM Laser Diode

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenlys fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantietiketter på huset.

(6) Skader eller tab under transport.
