1574nm DFB laserdiode til CO2-sensor

Box Optronics, en professionel producent af optoelektroniske komponenter, leverer 1574nm DFB Laser Diode, en 14-bens butterfly distribueret feedback-laser designet til CO2-gassensing, fiberoptiske sensorsystemer og C/DWDM-transmissionsapplikationer. Med en centerbølgelængde på 1574nm (matchende CO2-absorptionslinjen), 10mW/20mW optisk udgangseffekt og SM- eller PM-fiber som ekstraudstyr, leverer denne laser stabil og præcis optisk ydeevne til tunable diode laser absorption spectroscopy (TDLAS) og andre gasdetektionsapplikationer. Vores ingeniørteam understøtter tilpassede bølgelængde-, effekt- og fiberkonfigurationsmuligheder for at opfylde specifikke krav til gassensing og systemintegration.

Send forespørgsel

Produkt beskrivelse

Produktoversigt-1574nm DFB Laser Diode for CO2 Sensing

DFB-laserdioden på 1574nm til CO2-sensoren leverer 10mWor 20mW optisk udgangseffekt gennem single-mode fiber eller polarisationsvedligeholdende fiber med et FC/APC-stik.

Med en smal spektral linjebredde på 3MHz typisk (FWHM) og et højt side-mode undertrykkelsesforhold på ≥35dB (40dB typisk), giver DFB-laseren den spektrale renhed og bølgelængdepræcision, der kræves til tunable diode laser absorption spectroscopy (TDLAS) og andre højopløselige gasdetektionsteknikker.

Huset i en industristandard 14-bens sommerfuglepakke med to pinout-konfigurationsmuligheder, integreret med en TEC, termistor, monitor PD og isolator. Laseren er kompatibel med standard butterfly laser driver boards og systemdesign.

Nøglefunktioner-1574nm DFB Laser Diode for CO2 Sensing

· Centerbølgelængde: 1574 nm (område 1573-1575 nm), matchet til CO2-gasabsorptionslinje

· Høj optisk udgangseffekt: 10mW eller 20mW

· Bred moduleringsbåndbredde: 2,5 GHz typisk (-3dB)

· Indbygget optisk isolator: ≥30dB isolering

· Integreret termoelektrisk køler (TEC) og 10kΩ termistor til bølgelængdestabilisering

· Bølgelængdetemperaturkoefficient: 0,09 nm/°C typisk (15°C til 35°C)

· Bølgelængdestrømkoefficient: 0,01nm/mA typisk for bølgelængdetuning

· Industristandard 14-benet sommerfuglepakke, type 1 og type 2 pinout muligheder

· Lavtærskelstrøm: 10mA~35mA

· Monitorfotodiode integreret til strømovervågning

Typiske applikationer-1574nm DFB laserdiode til CO2-sensor

· CO2 gasdetektion og overvågning baseret på tunable diode laser absorption spectroscopy (TDLAS)

· Bølgelængdemodulationsspektroskopi (WMS) til højfølsom CO₂- og sporgasdetektion

· Fiberoptiske sensorsystemer baseret på FBG og interferometriske måleteknikker

· Optisk fiberkommunikationstest- og måleudstyr

· Applikationer til åndedrætsanalyse og biomedicinsk gasregistrering

· Forskning og udvikling i fotonik- og optiske sanselaboratorier

· OEM-integration i gasanalysatorer og miljøovervågningsinstrumenter

Produktspecifikationer-1574nm DFB Laser Diode for CO2 Sensing

Absolut maksimale vurderinger

Parameter	Symbol	Tilstand	Min.	Typ.	Maks.	Enhed
Opbevaringstemperatur	Ts	-	-40	-	85	°C
Driftstemperatur	Top	-	-20	-	70	°C
frem Aktuel	HVIS	CW	-	-	200	mA
Laser omvendt spænding	VLR	-	-	-	2	V
PDforward Aktuel	IFPD	-	-	1.1	5	mA
PD omvendt spænding	VRPD	-	-	5	10	V
TEC nuværende	ITEC	-	-	0.8	1.5	A
TEC spænding	VTEC	-	-	1.5	3.5	V

Elektro-optiske egenskaber (T = 25°C lasertemperatur)

Parameter	Symbol	Testtilstand	Min.	Typ.	Maks.	Enhed
Center bølgelængde	λc	TL=15~35°C, CW	1573	1574	1575	nm
Optisk udgangseffekt	PO	-	10	-	-	mW
Tærskelstrøm	ITH	-	-	10	35	mA
Skråningseffektivitet	η	CW, 5mW udgang	0.05	0.11	0.2	mW/mA
Driftsstrøm	Iop	PO=10mW, CW	-	100	120	mA
Spektral linjebredde	LW	FWHM	-	3	-	MHz
Laserforward spænding	VF	CW, 10mW udgang	-	1.2	3.0	V
Overvåg mørk strøm	ID	-	-	-	0.1	μA
Båndbredde (-3dB)	BW	-	-	2.5	-	GHz
Side-Mode Suppression Ratio	SMSR	CW	35	40	-	dB
Optisk isolering	-	-10	30	-	-	dB
Relativ intensitetsstøj	RIN	CW, 5mW udgang	-	-145	-	dB/Hz
TEC indstillet temperatur	Ts	-	15	-	35	°C
Indgangsimpedans	ZIN	-	22	25	28	Ω
Termistorstrøm	ITC	-	10	-	100	μA
Termistor modstand	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC nuværende	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
TEC spænding	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
TEC kapacitet	ΔT	Tc=70°C	-	-	50	°C
Bølgelængdedrift (EOL)	Δλ	25 års levetid	-	-	±0,1	nm
Bølgelængde temperaturkoefficient	Δλ/ΔT	TEC 15°C til 35°C	-	0.09	-	nm/°C
Bølgelængde Strømkoefficient	Δλ/ΔI	-	-	0.01	-	nm/mA

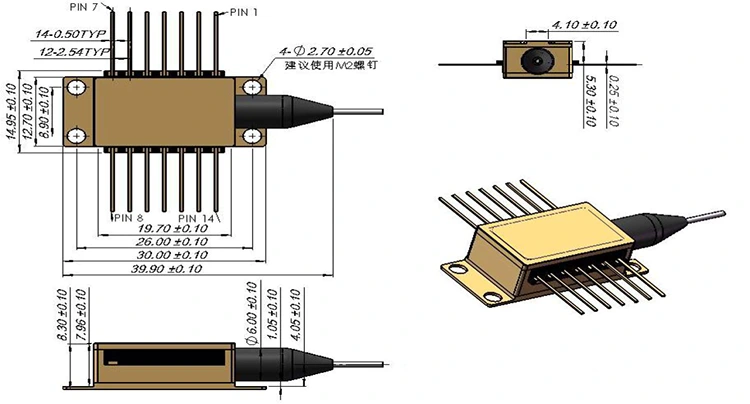

Pakke og pin-definition -1574nm DFB-laserdiode til CO2-sensor

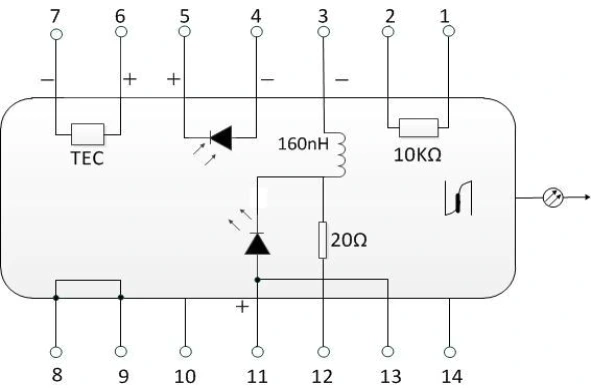

Type 1-pin-konfiguration

Stift	Beskrivelse	Stift	Beskrivelse
1	Termistor	14	NC (ingen forbindelse)
2	Termistor	13	Laseranode (+)
3	Laser DC Bias (katode) (-)	12	Laser RF katode (-)
4	PD Monitor Anode (-)	11	Laseranode (+)
5	PD Monitor katode (+)	10	NC (ingen forbindelse)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Type 2-bens konfiguration

Stift	Beskrivelse	Stift	Beskrivelse
1	TEC (+)	14	TEC (-)
2	Termistor	13	Case Ground
3	PD Monitor Anode (-)	12	NC (ingen forbindelse)
4	PD Monitor katode (+)	11	Laser katode (-)
5	Termistor	10	Laseranode (+)
6	NC (ingen forbindelse)	9	NC (ingen forbindelse)
7	NC (ingen forbindelse)	8	NC (ingen forbindelse)

Bestillingsinformation

Modelnomenklatur

BFLD - XXXX - XX - XX - XX X

Eksempel: BFLD-1574-20PM-FA2

Felt	Kode	Beskrivelse
Laser type	BFLD	DFB Laser Diode Series
Bølgelængde	1574	1574 nm (andre tilgængelige bølgelængder: 1030, 1064, 1392, 1653, 1683, CWDM)
Udgangseffekt	20	20mW; 10 = 10mW
Fiber type	PM	PM = Polarisationsvedligeholdende; SM =Single-mode
Connector Type	FA	FC/APC; SA = SC/APC; Andre stik til rådighed
Pinout	NULL / 2	NULL = Type 1 (standard); 2 = Type 2

Ofte stillede spørgsmål (FAQ) -1574nm DFB-laserdiode til CO2-sensor

Spørgsmål: Hvordan forbedrer den integrerede TEC CO2-sensorens ydeevne?

A: Den integrerede TEC og termistor stabiliserer laserchiptemperaturen og minimerer bølgelængde og udgangseffektdrift. Da DFB-laserbølgelængden er temperaturafhængig, hjælper præcis termisk kontrol med at opretholde justeringen med mål-CO₂-absorptionsfunktionen. TEC'en giver grov bølgelængdejustering, mens fin bølgelængdejustering kan opnås gennem injektionsstrømmodulation.

Spørgsmål: Hvorfor er en indbygget optisk isolator vigtig for gassensorsystemer?

A: Den indbyggede optiske isolator reducerer optisk feedback forårsaget af refleksioner fra fiberforbindelser og optiske komponenter. Dette forbedrer laseroutputstabiliteten og reducerer følsomheden over for eksterne optiske forstyrrelser, hvilket er særligt vigtigt for højfølsomme TDLAS- og WMS-gasdetektionssystemer.

Spørgsmål: Kan jeg få en tilpasset bølgelængde for en anden gasart?

A: Ja, Box Optronics leverer DFB-laserkilder ved bølgelængder, der er optimeret til forskellige gassensorapplikationer, inklusive men ikke begrænset til CO2 (1574nm), CH4 (1653nm), H2O (1392nm) og O2 (760nm). Vi understøtter også CWDM- og DWDM-kanalbølgelængder til kommunikationsapplikationer. Kontakt os med dine specifikke bølgelængdekrav, og vores ingeniørteam vil gennemgå gennemførligheden.

Spørgsmål: Hvilket drev og styrekredsløb kræves til denne laser?

A: 1574nm DFB-laseren kræver en laserdiodedriver med passende strømbegrænsning, en temperaturregulator til den integrerede TEC og eventuelt en modulationsinput til bølgelængdescanning i TDLAS-applikationer. Monitorens fotodiode kan bruges til automatisk strømstyring (APC).

Relaterede produkter -1574nm DFB-laserdiode til CO2-sensor

· Højeffekt 1653.7nm 40mW DFB Butterfly Laser - DFB-laserkilder til metandetektion, miljøovervågning og industriel sikkerhedsapplikationer

· 1683nm 10mW fiberkoblet laser - DFB-laser med forlænget bølgelængde til CH₄-absorptionsspektroskopi og højfølsomme gassensorer

· 1392nm 10mW DFB Butterfly Laser Diode - designet til vanddampabsorptionsspektroskopi og fugtmålingssystemer

· 1 mm InGaAs PIN-fotodiode TO46 - Højfølsomme 900-1650 nm fotodetektorer til detektering af gasabsorptionssignaler og optisk effektovervågning

· C-band Tunable Laser Module - laserkilder til spektroskopi, FBG-interrogation og optisk karakterisering

Datablad og testark -1574nm DFB Laser Diode for CO2 Sensing

datablad

testark
