1532nm DFB BTF laserdiode

Indholdsfortegnelse

1. Introduktion af 1532nm DFB BTF laserdiode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

1532nm DFB BTF Laser Diode med centerbølgelængde 1532.68nm (ITU CH56), optisk udgangseffekt 10mW. Indbygget TEC og termistor muliggør stabil drift. Under drift skal du tilslutte korrekt i henhold til pin-out definition, styre kørestrøm og temperatur inden for den nominelle rækkevidde og undgå ESD-skader og overspændingsdrift.

Produkt Specifikationer

Produktegenskaber

● Sommerfugl pakke, indbygget TEC;

● Bred temperatur pålidelighed; 

● Høj pålidelighed, hurtig respons, god stabilitet.

Produktapplikationer

● C2H2 Acetylengas sansning; 

● Optisk fiber Kommunikation og mikrobølgefotonisk transmission;

● Laser afstandsmålere.

Produkt Detaljer

● Typisk spektrum: 1532,68nm, +/-0,5nm bølgelængdetolerance.

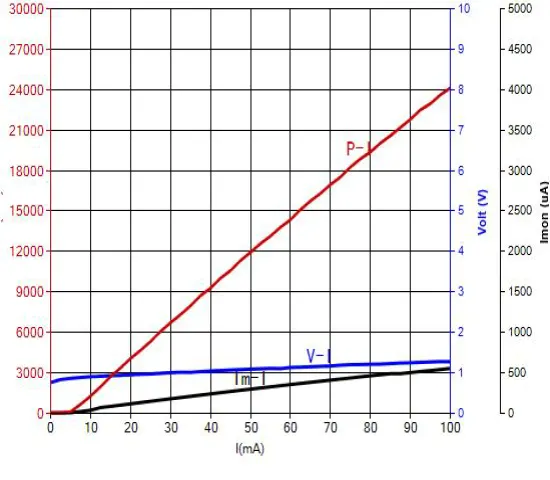

● PIV-1532nm 10mW DFB BTF Laser Diode

● FAQ-1532nm DFB BTF Laser Diode

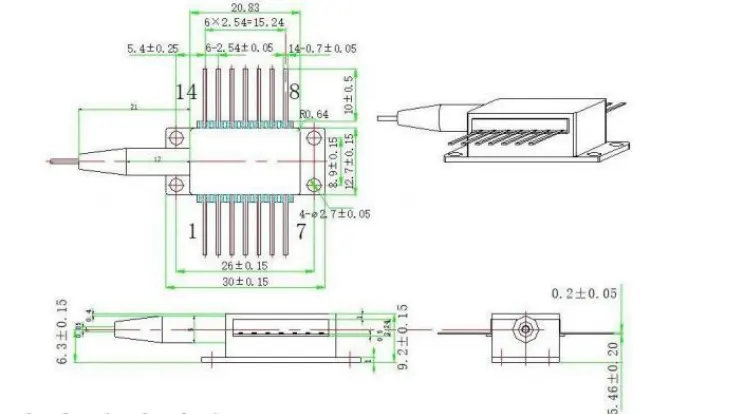

(1) Hvad er BTF-pakke?

--BTF (sommerfugl) pakken er standard 14-benet sommerfugl pakke, det mest almindelige industrielt emballageformat inden for optoelektronikken industri. Denne pakke integrerer laserchippen, TEC temperaturkontrol, termistor og fotodiode, der tilbyder fremragende hermeticitet og termisk ledelsespræstation. Der er ingen væsentlig forskel fra standard sommerfugleemballage; "BTF" bruges almindeligvis som en forkortelse for "Sommerfugl" i produktet navngivning.

(2) Hvilke kørselstilstande understøtter dette produkt?

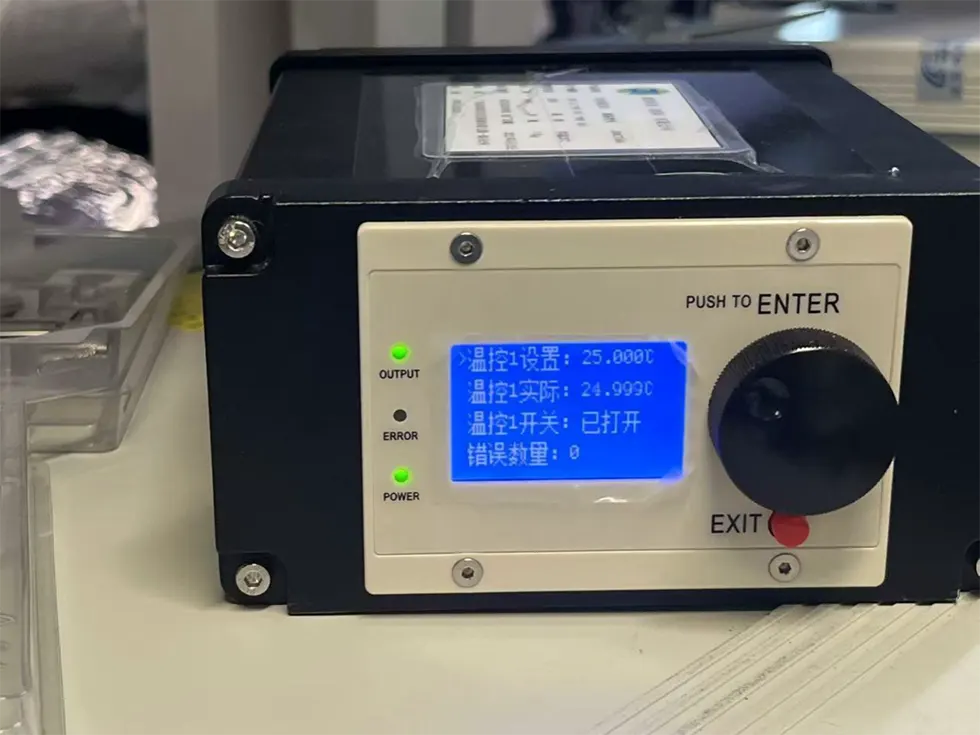

--1532nm DFB BTF Laser Diode understøtter kontinuerlig bølge (CW) operation. En støjsvag konstant strømkilde anbefales (tærskel strøm ca. 5-20mA, driftsstrøm 50-90mA), sammen med en TEC controller til temperaturstabilisering (typisk indstillet til 25℃).

(3) Er prøvetest tilgængelig?

- Prøvetestning og prøveproduktion i små mængder understøttes. Til masseindkøb tilbyder vi volumenpriser og differentierede tilbud.

Bestilling oplysninger

fx: BFLD-CH56-10SM-FA

(Ordreinformation: 1532nm DFB BTF Laser Diode, 10mW udgangseffekt, med SM fiber, FC/APC stik, type 1 pin-out).

Datablad og testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Noter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

● Under opstartsprocessen må du aldrig anvende en høj strøm direkte, som dette risikerer at beskadige chippen. Tænd i stedet for enheden på et aktuelt niveau tæt på chippens tærskel, og derefter gradvist øge strømmen i small trin, indtil det ønskede niveau er nået.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
