1567nm DFB Butterfly Laser Diode

Indholdsfortegnelse

1. Introduktion af 1567nm DFB Butterfly Laser Diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

1567nm DFB sommerfugllaserdiode med multikvante godt DFB struktur og 14-benet sommerfuglepakke. Den integrerer TEC og termistor, understøtter SMF 28e single mode eller polarisationsvedligeholdende fiber output, med typisk 10mW udgangseffekt, driftstemperatur -20~+70 ℃, RoHS-kompatibel. Bemærk ESD beskyttelse, og overskrid ikke de absolutte maksimale ratings.

Produkt Specifikationer

Produktegenskaber

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasere;

● Fiber typen kan være SMF-28e eller PM fiber;

● 14-benet sommerfuglepakke med høj stabilitet;

● Stabil 10mW output, høj SMSR og god optisk isolering.

Produktapplikationer

● Optisk fiber sensor;

● Lyskilde;

● Kulilte CO-gas sansning;

● Mellem- og langdistance fiberkommunikation og testsystemer.

1. Produktdetaljer-1567nm DFB Butterfly Laser Diode

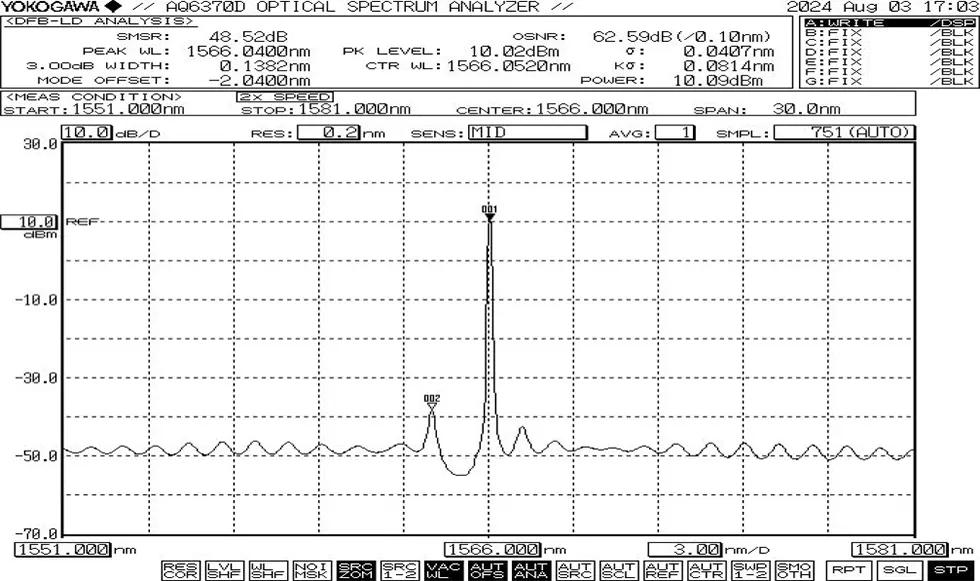

Typisk spektrum: 1567nm, +/-1nm WL tolerance.

● Pakketegning & PIN-OUT Definition (Enhed:mm)-1567nm DFB Butterfly Laser diode

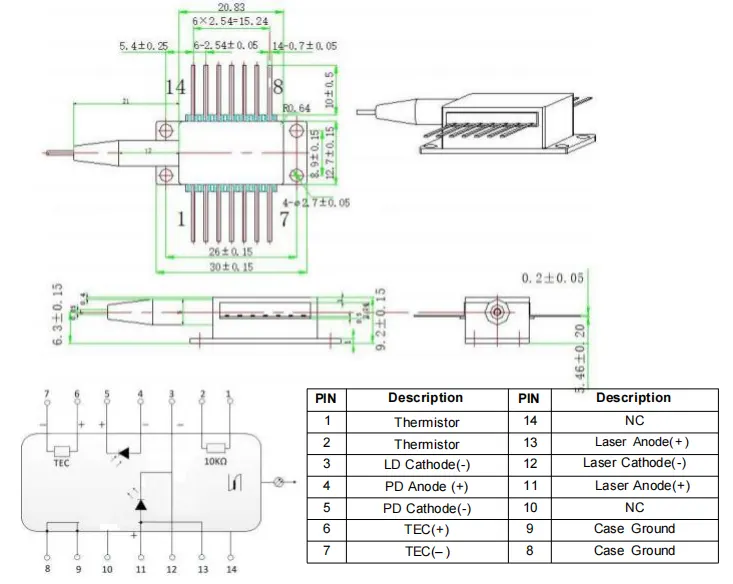

>>>Type1 pin-out

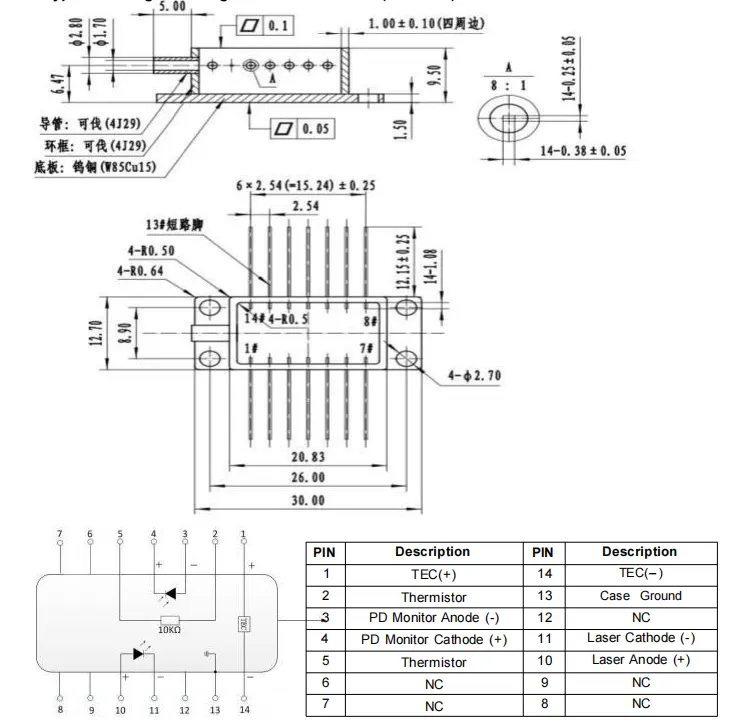

>>>Type2 pin-out

Bestilling oplysninger

fx: BFLD-1567-10SM-FA

(Ordreinformation: 1567nm DFB Butterfly Laser Diode, 14-pin butterfly pakke, 10mW udgangseffekt, med SM-fiber, FC/APC-stik, type1 pin-out).

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Noter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

2. Kvalitetssikring og eftersalgsservice-1567nm DFB Butterfly Laser Diode

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
