1651nm DFB fiberkoblet laserdiode

Indholdsfortegnelse

1. Introduktion af 1651nm DFB fiberkoblet laserdiode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

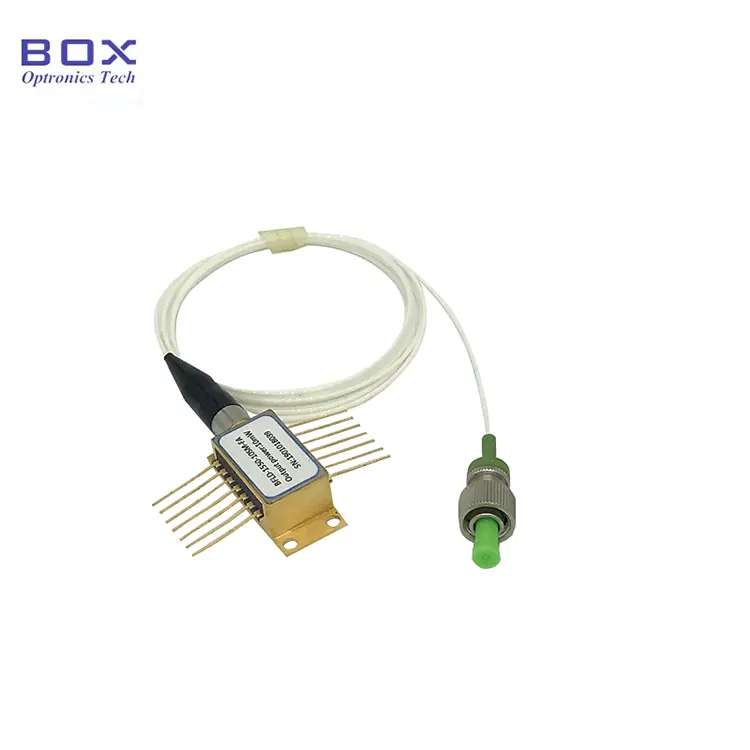

Produktintroduktion-1651nm DFB Fiber Koblet laserdiode

Dette er en 1651nm DFB fiberkoblet laserdiode med en DFB-chip med flere kvantebrønde og en 14-bens sommerfuglepakke. Det integrerer TEC temperaturkontrol og termistor, understøtter single-mode/polarisationsvedligeholdelse fiber output, med typisk udgangseffekt på 10mW og centerbølgelængde på 1651nm. Velegnet til fiberkommunikation, fiberføling, optiske instrumenter, og dedikerede lyskildesystemer er den nem at betjene og yderst pålidelig. Kontroller venligst drevstrøm, spænding og loddetemperatur strengt, give ESD-beskyttelse og undgå at overskride de absolutte maksimale ratings.

Produkt Specifikationer-1651nm DFB fiberkoblet laserdiode

Produkt Funktioner-1651nm DFB fiberkoblet laserdiode

● Understøtter SMF-28e eller PMF-1550 fiberkobling, FC/APC-stik;

● 14-benet Sommerfugl pakke;

● Indbygget termistor og TEC;

● Bred driftstemperaturområde.

Produkt Anvendelser-1651nm DFB fiberkoblet laserdiode

● Optisk fiber kommunikation;

● Optisk instrument;

● CH4 Metangas analyse;

● Fiberoptisk sensing.

Produkt Detaljer-1651nm DFB fiberkoblet laserdiode

● Pakketegning & PIN-OUT Definition (Enhed:mm)-1651nm DFB Fiber Koblet laserdiode

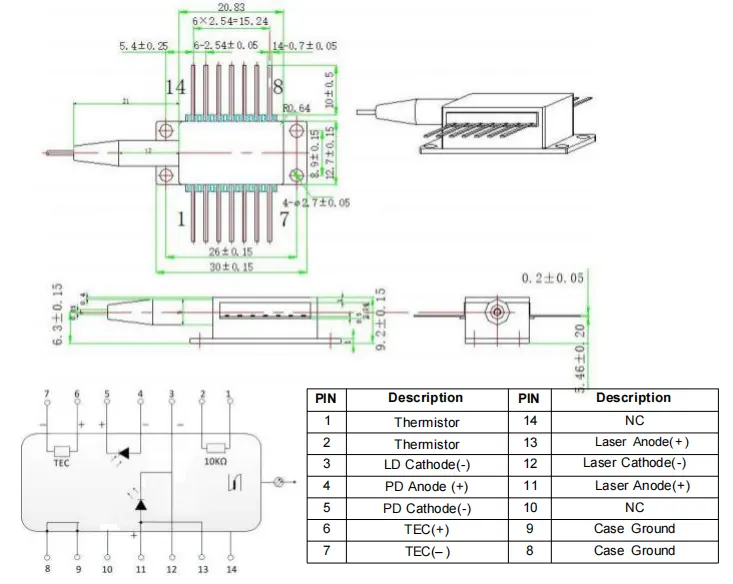

>>>Type1 pin-out

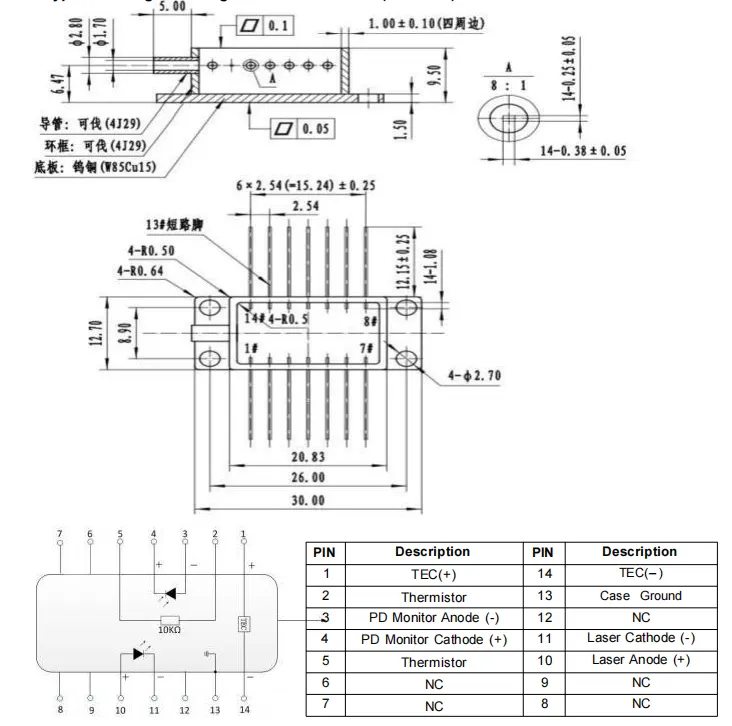

>>>Type2 pin-out

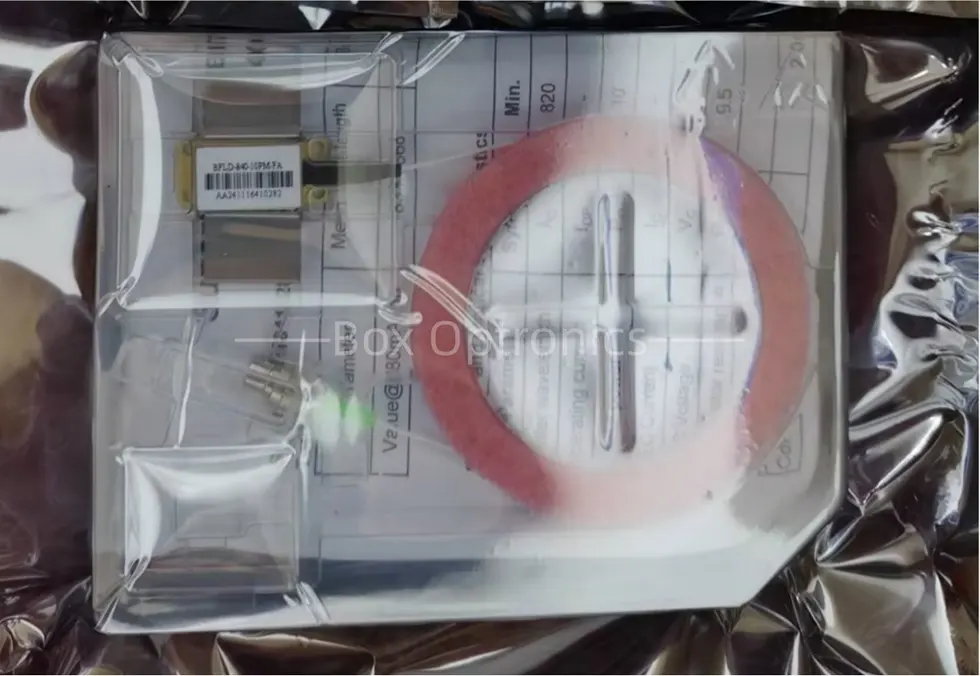

● Eksempel på pakning

*Fristående enhed; ingen indbygget driver (ekstern driver valgfri).

Bestilling information-1651nm DFB fiberkoblet laserdiode

fx: BFLD-1651-10SM-FA2

(Ordreinformation: 1651nm DFB Fiber Coupled Laser Diode, 14-pin butterfly pakke, med SM fiber, FC/APC stik, type2 pin-out).

Datablad-1651nm DFB Fiberkoblet laserdiode

Datablad

1. Vilkår for tilbud og betaling-1651nm DFB fiberkoblet laserdiode

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Ledetid-1651nm DFB Fiberkoblet laserdiode

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Bemærkninger-1651nm DFB fiberkoblet laserdiode

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

Kvalitetssikring og Eftersalgsservice-1651nm DFB fiberkoblet laserdiode

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
