1550nm DFB 40mW High Power Butterfly Laser

Indholdsfortegnelse

1. Introduktion af 1550nm DFB 40mW High Power Butterfly Laser

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Pakningsdetaljer

6. Bestillingsinformation

7. Datablad

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. FAQ

Produktintroduktion

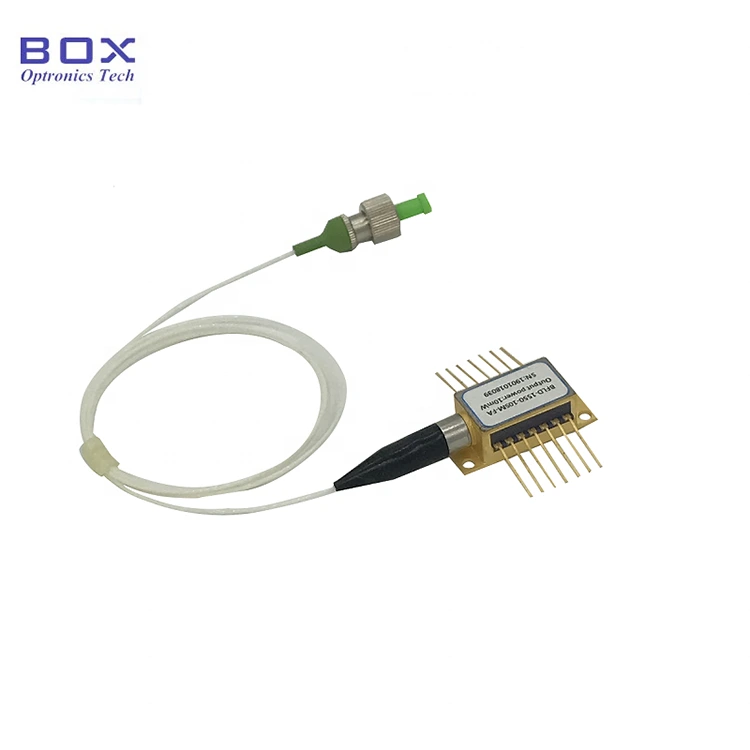

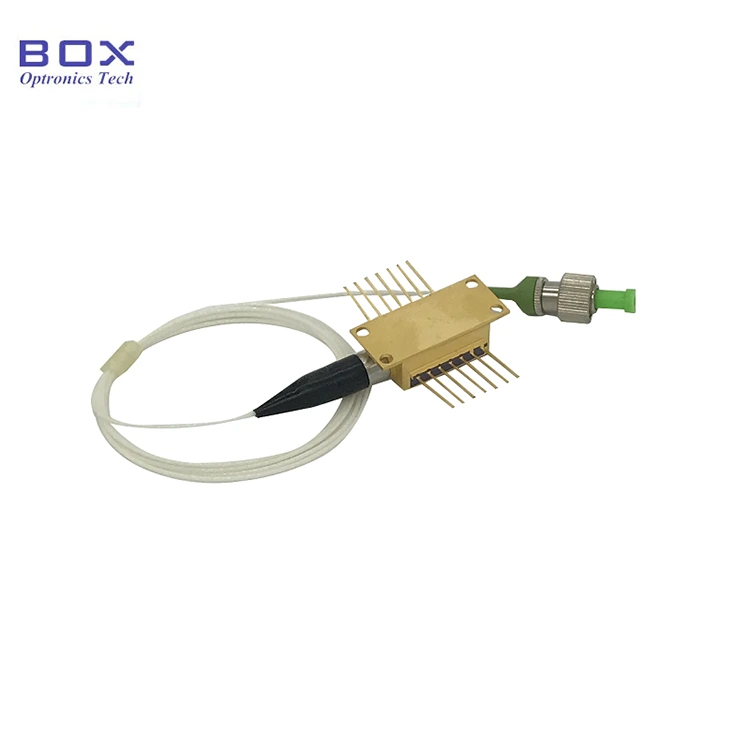

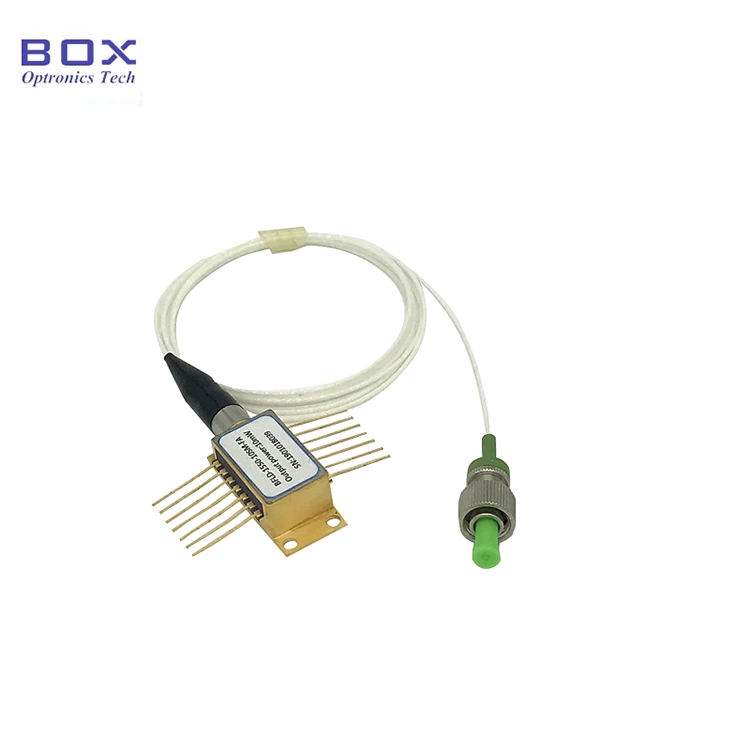

Dette er en 1550nm DFB 40mW High Power Butterfly Laser, indbygget TEC, monitor PD og termistor. Den har en stabil bølgelængde, 40mW udgangseffekt og lav tærskelstrøm. Valgfri med SM/PM fiber, bred driftstemperatur og høj pålidelighed, velegnet til fiberkommunikation, optiske instrumenter og fiberføling. Kontroller venligst drevstrømmen og temperatur strengt, og undgå overstrømskader.

Produkt Specifikationer

Produktegenskaber

● Multi-Quantum Well (MQW) Distributed Feedback (DFB) lasere;

● SM fiber eller PM fiber pigtail;

● Udgangseffekt 40mW;

● 14-benet BTF-pakke med TEC og Monitor PD.

Produktapplikationer

● Optisk fiber kommunikation;

● Optisk fiber sensing;

● Test af optisk enhed.

Produkt Detaljer

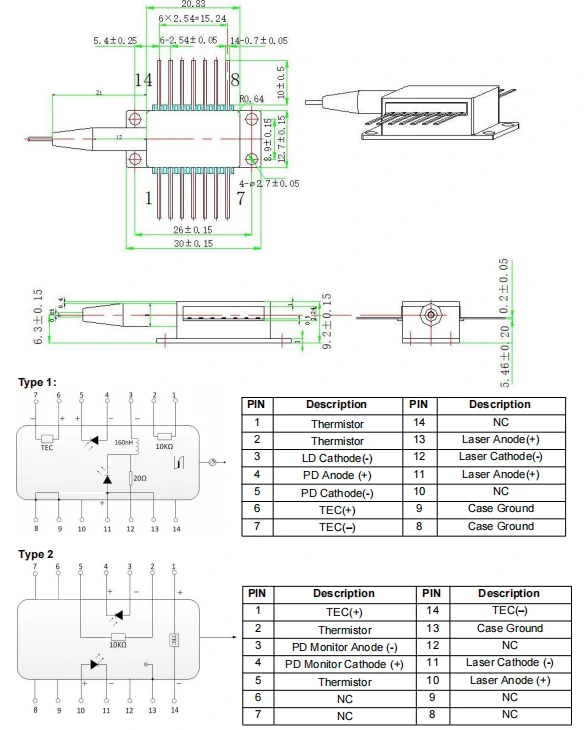

● Pakketegning&PIN-OUT-definition(Enhed:mm)-1550nm DFB 40mW Høj Power Butterfly Laser

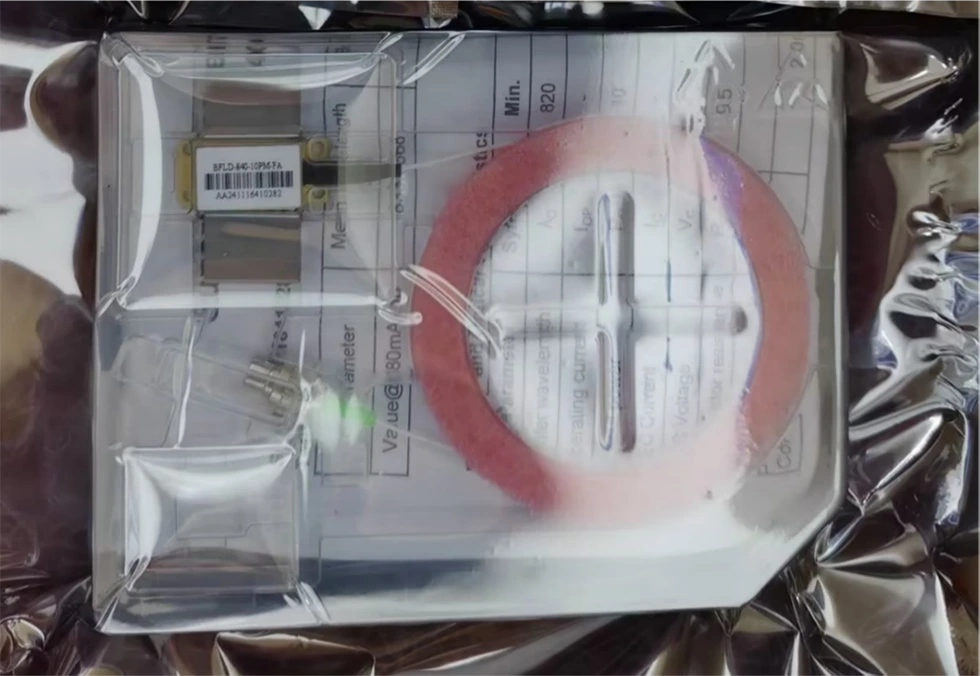

● Eksempel på pakning

*Fristående enhed uden drev; en modulpakke integreret med driver kredsløb er valgfrit.

Bestilling oplysninger

fx: BFLD-1550-40SM-FA1

(Ordreinformation: 1550nm DFB 40mW High Power Butterfly Laser, SM fiber, FC/APC-stik, telecom-pin).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad

Datablad

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Noter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Under opstartsprocessen må du aldrig anvende en høj strøm direkte, som dette risikerer at beskadige chippen. Tænd i stedet for enheden på et aktuelt niveau tæt på chippens tærskel, og derefter gradvist øge strømmen i small trin, indtil det ønskede niveau er nået.

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

FAQ

● Er det muligt at ændre bølgelængde ved at justere strømmen? Hvad er rækkevidden?

--Ja. Den nuværende bølgelængdekoefficienten er 0,01 nm/mA, og temperaturens bølgelængde koefficient er 0,1 nm/℃. Det justerbare WL-område er omkring ~center WL+/- 1 nm.

● Hvad er linjebredden? Gør du give en smal linjebredde LD?

--3~5MHz. 1550nm Smal linjebredde LD (valgfrit): mindre end 400kHz, 100kHz, 50kHz, 10kHz.

● Hvad er strømreguleringen rækkevidde?

--10~100 %

● Hvad er bølgelængden tolerance?

--+/-3nm. Mindre er også valgfrit.

● Giver du en beskyttelse fiberrør og fiberstik?

--Ja. 900um løs rør og FC/APC, SC/APC eller andre stik er valgfri.
