1550.12nm DWDM DFB Laser

Produktoversigt-1550.12nm DWDM DFB Laser

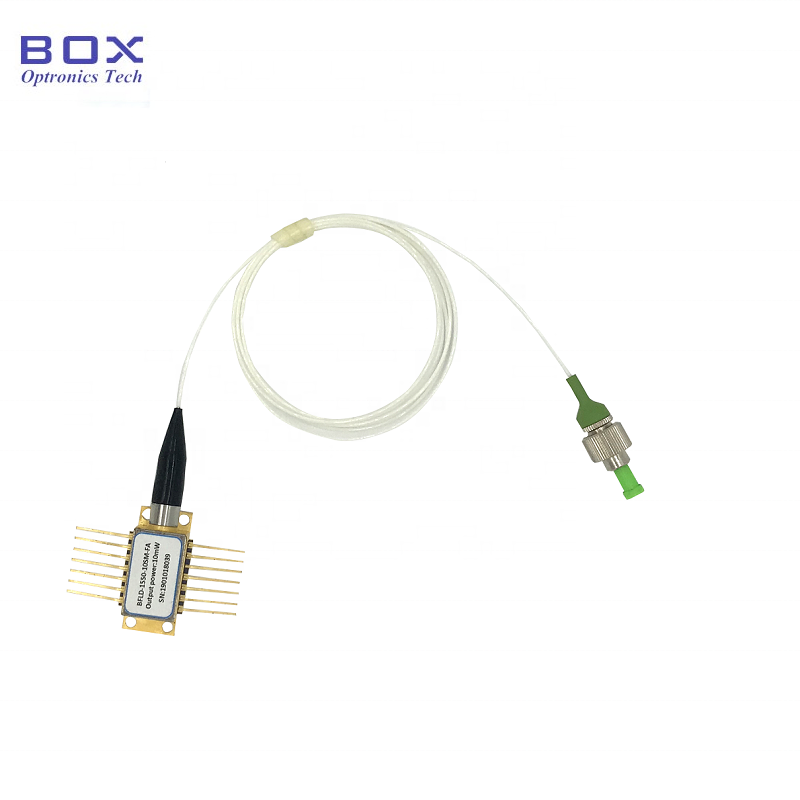

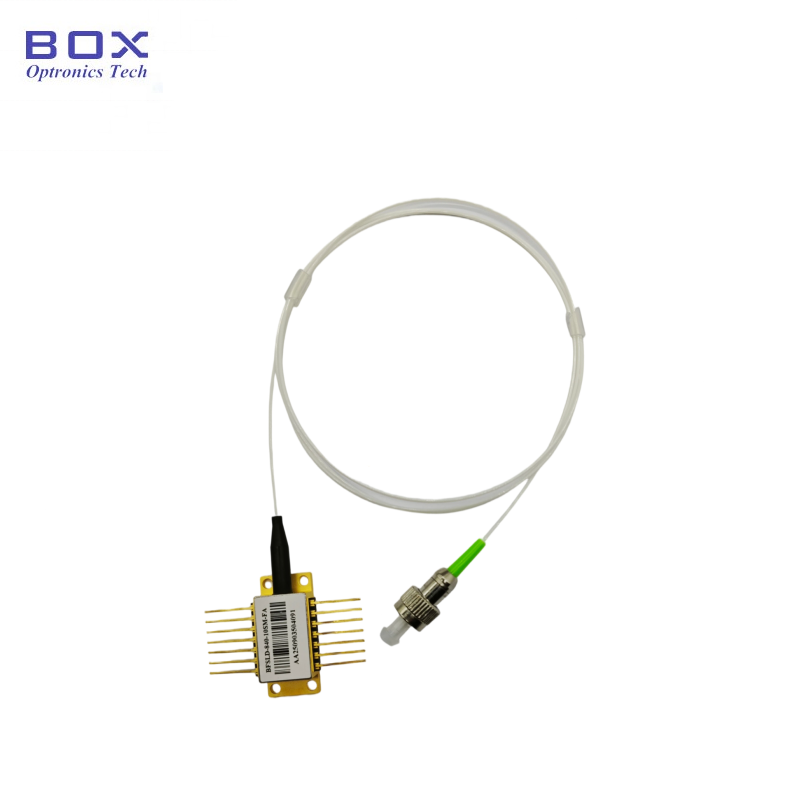

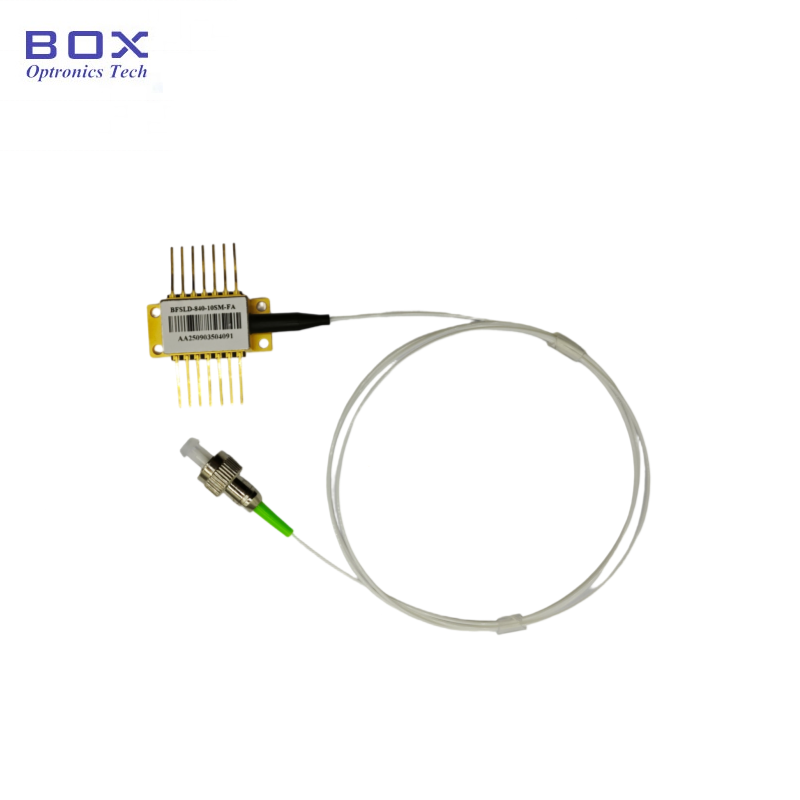

1550.12nm DWDM DFB-laseren (model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) er en 14-bens butterfly-pakket distribueret feedback-laserdiode specielt designet til analog CATV-transmission og optiske DWDM-kommunikationsapplikationer. Denne enhed fungerer ved standard ITU-netbølgelængden på 1550,12nm og leverer 10mW eller 20mW optisk udgangseffekt gennem single-mode eller polarisationsvedligeholdende fiber med FC/APC-stik.

Indbygget i en hermetisk 14-benet sommerfuglepakke med integreret isolator, termoelektrisk køler (TEC), 10kΩ termistor og monitorfotodiode, giver laseren temperatur- og effektstabilisering over hele -40°C til +85°C driftstemperaturområde. To pinout-konfigurationer (Type 1 og Type 2) er tilgængelige for kompatibilitet med forskellige systemkortdesigns.

Nøglefunktioner-1550.12nm DWDM DFB Laser

· Standard ITU-gitterbølgelængde: 1550,12 nm (Kanal 34), fuld CH18-CH64 rækkevidde valgfri

· Høj optisk udgangseffekt: 10mW eller 20mW

· Avanceret analog chipdesign optimeret til CATV-transmission

· Højt undertrykkelsesforhold for sidetilstand: SMSR ≥30dB

· Indbygget optisk isolator: ≥30dB isolering @25°C

· Højt optisk returtab: ≥40dB

· Bred moduleringsbåndbredde: 2,5 GHz typisk

· 14-bens hermetisk sommerfuglepakke med integreret TEC og termistor

· Integreret skærmfotodiode til strømovervågning

· Fibermuligheder: SMF-28e single-mode eller PMF-1550 polarisationsvedligeholdende fiber

· Standard FC/APC-stik, 1,0 m pigtail (900 μm løst rør)

· Bredt driftstemperaturområde: -40°C til +85°C

· To pinout-konfigurationer (Type 1 / Type 2) for designfleksibilitet

Typiske applikationer-1550.12nm DWDM DFB Laser

· CATV broadcast-netværk og headend-transmissionssystemer

· Netværk med begrænsede fiberressourcer (bølgelængdemultipleksing)

· Kabel-tv-hub og distributionsudstyr

· Optiske sendermoduler til analog RF-over-fiber

· Fiberoptisk test- og måleinstrumentering

· Satellit- og RF-signalfordeling over fiber

· Forskning og udvikling i optiske kommunikationslaboratorier

· OEM-integration i CATV- og telekommunikationsudstyr

Produktspecifikationer-1550.12nm DWDM DFB Laser

Absolut maksimale vurderinger

Elektro-optiske egenskaber (T = 25°C, IF = IOP)

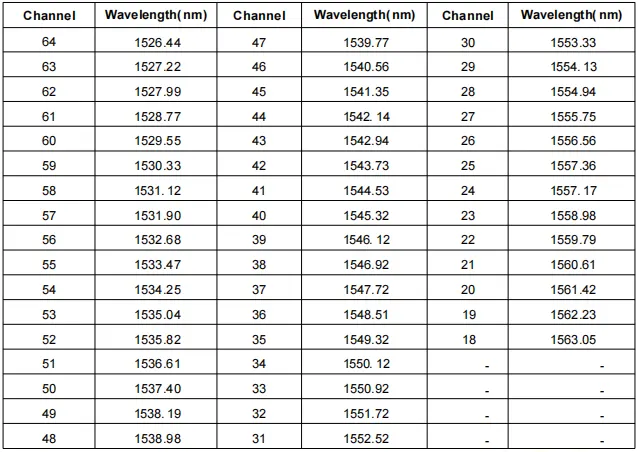

ITU Grid Wavelength Reference (udvalgte kanaler)

Bemærk: Fuld ITU-netkanaler CH18–CH64 (1526.44nm–1563.05nm) tilgængelige efter anmodning.

Specifikationer for optisk fiber-1550.12nm DWDM DFB Laser

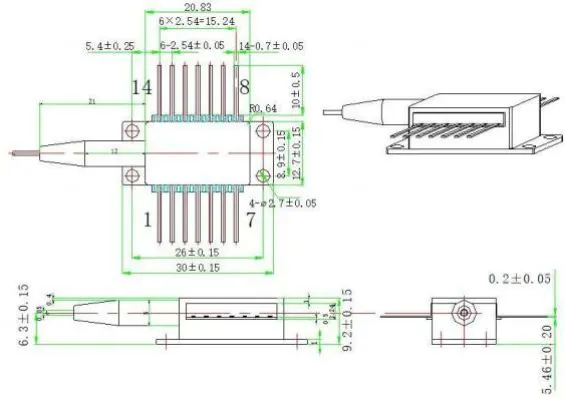

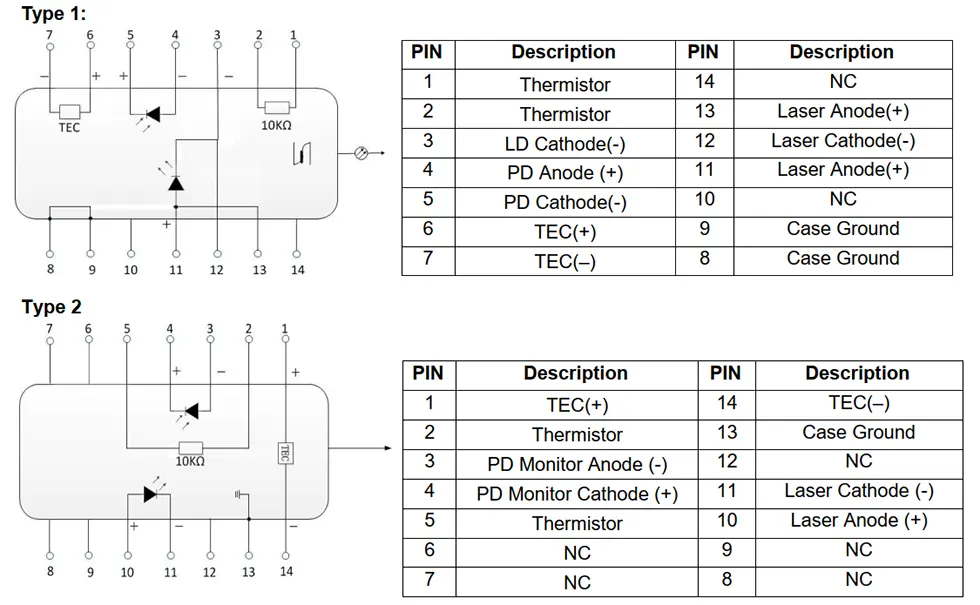

Pakke og Pin Definition-1550.12nm DWDM DFB Laser

Bestillingsinformation-1550.12nm DWDM DFB Laser

Modelnomenklatur

BFLD - XXXX - XX - XX - XX (-X)

Eksempel: BFLD-CH34-10SM-FA

Hvorfor vælge Box Optronics DWDM DFB-lasere?

· Gennemprøvet DFB-laserchipteknologi med analogt optimeret design til CATV-applikationer

· 100 % funktionstest og indbrændingsscreening før forsendelse

· Fuld ITU-gitterbølgelængdeunderstøttelse (CH18–CH64) med snæver bølgelængdetolerance

· Konkurrencedygtige priser med direkte levering fra fabrikken

· Fleksible ordremængder — understøttelse af både R&D-prototyper og volumenproduktion

· Tilpasningsmuligheder for bølgelængde, effekt, fibertype, stik og pin-konfiguration

· Langsigtet forsyningsstabilitet for CATV-netværksimplementering og produktionsprogrammer

· Hermetisk sommerfugleemballage med integreret TEC for pålidelig drift ved bred temperatur

· International forsendelse via DHL/UPS/FedEx med fuld sporing

Ofte stillede spørgsmål (FAQ)

Q: Hvad er forskellen mellem denne DWDM DFB laser og en standard DFB laser?

A: Denne ITU-gitter DFB-laser kombinerer præcis bølgelængdekontrol med analog CATV-optimeret ydeevne. Den har et optimeret laserchipdesign til højt carrier-to-noise ratio (CNR), lav forvrængningsydelse (CSO/CTB) og stabilt optisk output.

Sammenlignet med standard DFB-lasere, hovedsageligt designet til digital optisk kommunikation, er CATV DFB-lasere specifikt optimeret til analoge moduleringsapplikationer, hvor linearitet og støjydelse er kritiske.

Spørgsmål: Hvilke ITU-gitterbølgelængder er tilgængelige?

A: Vi tilbyder ITU-T-gitterbølgelængder fra CH18 (1563.05nm) til CH64 (1526.44nm), der dækker almindeligt anvendte C-bånds DWDM-kanaler. Brugerdefinerede bølgelængder er tilgængelige i henhold til specifikke systemkrav.

Q: Hvad er forskellen mellem SMF- og PMF-fiberoptioner?

A: SMF-28e er standard single-mode fiber, velegnet til de fleste CATV og generelle optiske kommunikationsapplikationer, hvor polarisering ikke er kritisk. PMF-1550 er polarisationsvedligeholdende fiber, designet til polarisationsfølsomme systemer. For PM-fiber er den langsomme akse justeret til stiknøglen. Vælg baseret på dine systempolariseringskrav.

Q: Hvorfor er en indbygget isolator vigtig for CATV-applikationer?

A: Optisk feedback forårsaget af fiberreflektioner eller optiske komponenter kan introducere støj, bølgelængde-ustabilitet og signalforringelse i analoge transmissionssystemer. Den indbyggede optiske isolator undertrykker optisk feedback, hvilket sikrer stabil udgangseffekt, lav støj og pålidelig CATV-transmission.

Q: Hvad er den mindste ordremængde (MOQ)?

A: MOQ er 1 stk. Vi understøtter fleksible ordremængder. Standardmodeller kan leveres i små mængder til R&D og prototyping, såvel som større mængder til CATV-netværksinstallation og produktion. Kontakt vores salgsteam for specifikke priser for din ønskede mængde.

Sp.: Kan jeg få en brugerdefineret bølgelængde, effekt eller stikkonfiguration?

A: Ja, vi tilbyder omfattende tilpasningsmuligheder, herunder enhver ITU-netbølgelængde (CH18–CH64), brugerdefinerede udgangseffektniveauer inden for 6–20mW, alternative fibertyper og -længder, forskellige konnektortyper (FC/APC, SC/APC, LC osv.) og skræddersyede benkonfigurationer (Type 1 eller Type 2). Kontakt os med dine specifikke krav, og vores ingeniørteam vil gennemgå gennemførligheden og give et tilbud.

Datablad og testark

Datablad

Testark

Ledetid

· Standardenheder (modeller på lager): 3~5 arbejdsdage

· Standardproduktion: 2~3 uger

· Volumeordrer: Kontakt os venligst for at få en produktionsplan

· Tilpassede ordrer: 3-4 uger

· International forsendelse: ~5 hverdage (DHL/UPS/FedEx Express)

Betjeningsnoter og håndtering

· Laserdioder er enheder, der er følsomme over for elektrostatisk afladning (ESD) — brug altid korrekt ESD-beskyttelse ved håndtering

· Undgå at røre ved fiberenden og de optiske komponenter med bare fingre for at forhindre kontaminering

· Opbevar ubrugte enheder i ESD-sikker emballage ved anbefalet opbevaringstemperatur (-40°C til +85°C)

· Overskrid ikke de absolutte maksimale vurderinger, der er angivet i dataarket

· Brug altid en laserdiodedriver med strømbegrænsning og overspændingsbeskyttelse

· Aktivér TEC-temperaturstabilisering, før der påføres laserdrevstrøm for optimal ydeevne og pålidelighed

· Undgå overdreven bøjning af fibergrisehale  for at forhindre fiberskade

· Rens fiberforbindelser med korrekt rengøringsværktøj før sammenkobling for at forhindre beskadigelse og tab af indføring

· Betjening af laseren over den nominelle strøm eller udendørs temperaturområde kan reducere levetiden og forårsage permanent skade
