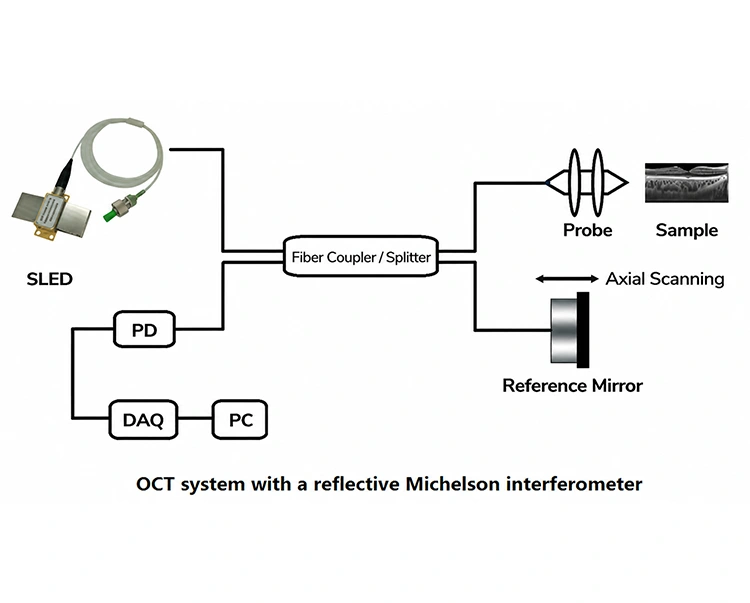

(1) Lys, der udsendes af en bredbåndskilde med lav kohærens (såsom en SLED) opdeles i to stråler af en stråledeler (eller fiberkobling), der kommer ind i henholdsvis referencearmen og prøvearmen.
(2) Lyset i referencearmen reflekteres tilbage af et spejl.
(3) Efter at lyset i prøvearmen har oplyst vævet eller materialet, der undersøges, vender tilbagespredt lys fra forskellige dybder tilbage.
(4) De to stråler kombineres igen ved stråledeleren; et interferenssignal genereres kun, når den optiske vejforskel mellem de to arme falder inden for lyskildens kohærenslængde. Denne korte kohærenslængde sikrer systemets høje aksiale opløsning.
(5) Ved at scanne referencespejlets position eller bruge frekvenssweping til at opnå interferenssignaler kan systemet rekonstruere todimensionelle eller tredimensionale tomografiske billeder af prøven lag for lag.
|
Komponent |
Funktionsbeskrivelse |
|
SLED lyskilde |
Giver bredbåndslys med lav kohærens, der tjener som kernelyskilde for OCT-systemet for at opnå høj aksial opløsning; fungerer typisk i det nær-infrarøde bånd på 800-1550 nm. |
|
Fiberkobling / splitter |
Opdeler lyskilden i en prøvearm og en referencearm og kombinerer ekkosignalerne fra begge arme til detektoren. |
|
sonde |
Fokuserer lysstrålen på overfladen eller det indre af prøven og opsamler tilbagereflekterede/bagudspredte optiske signaler fra forskellige dybder. |
|
Reference spejl |
Giver en stabil optisk referencevej. Den ændrer referencearmens optiske vejlængde gennem præcis aksial scanning, realiserer interferenssignaltilpasning med reflekteret lys fra forskellige prøvedybder og fuldender dybdeopløst scanning. |
|
PD |
Registrerer optiske interferenssignaler fra prøvearmen og referencearmen. |
|
Dataopsamlingssystem (DAQ) |
Konverterer fotoelektriske signaler til digitale signaler til realtidsbehandling og lagring af computeren. |
|
PC |
Behandler de opsamlede interferenssignaler via algoritmer såsom Fast Fourier Transform (FFT), og rekonstruerer højopløselige 2D- eller 3D-tomografiske billeder af prøven. |

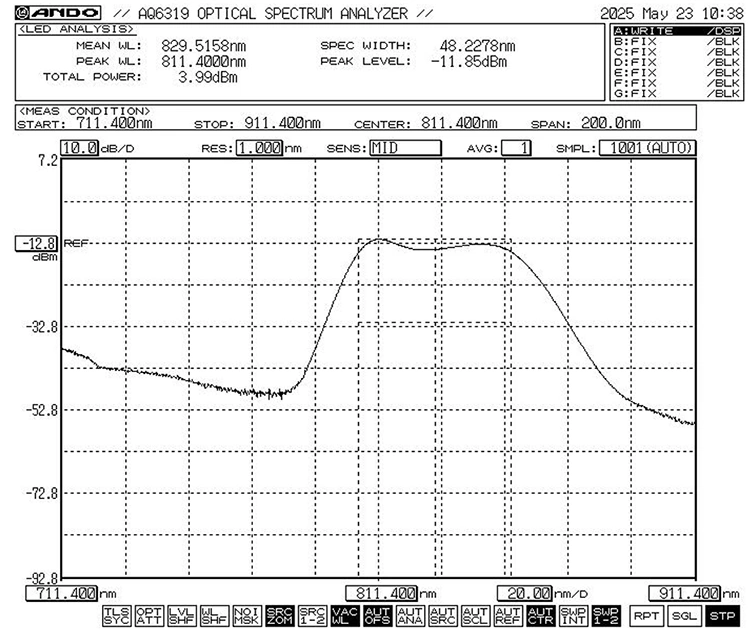

840nm 20mW SLED bredbåndslyskilde

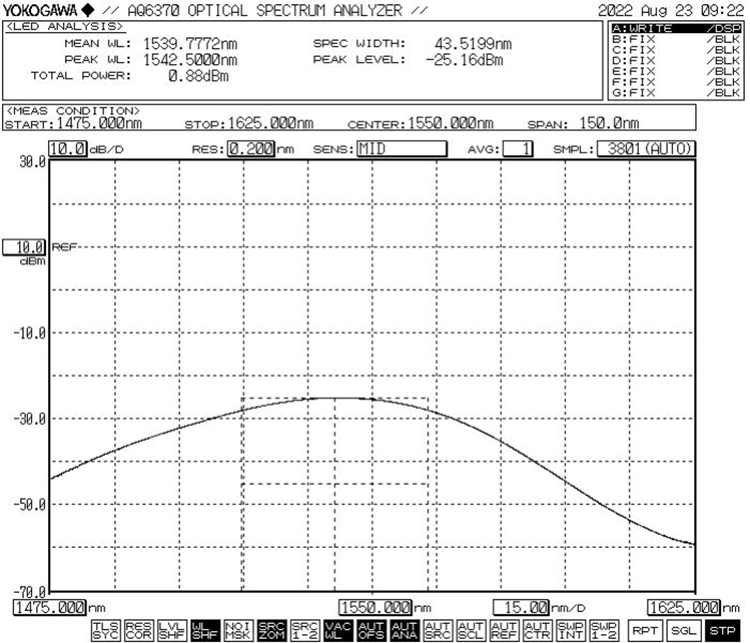

Q1: Hvilken bølgelængde (i nm) af SLD bredbåndslyskilde bruges typisk i OCT?
A1: Biomedicinsk billeddannelse → 800–1060 nm;
Industriel inspektion/fiberoptikapplikationer → 1300–1550nm.
Q2: Kræver en SLED bredbåndslyskilde en isolator?
A2: Til industrielle anvendelser er det nødvendigt selvstændigt at vurdere størrelsen af den reflekterede optiske effekt; hvis det er berettiget, kan der være behov for flere isolatorer.
Spørgsmål 3: Kommer de SLD-lyskilder, du leverer, med et indbygget driverkredsløb?
A3: Ja, vi tilbyder modulære løsninger, der integrerer laserchippen, driverkredsløbet og (valgfrit) en fiberkobling. Dette giver mulighed for direkte brug eller yderligere systemintegration uden behov for, at kunden skal tilslutte en ekstern driver.
-
