980nm TEC-kølet pumpelaserdiode

Indholdsfortegnelse

1. Introduktion af den 980nm TEC-kølede pumpelaserdiode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Pakningseksempel

6. Bestillingsoplysninger

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Gennemløbstid

10. Betjeningsnoter

11. Kvalitetssikring og eftersalgsservice

Produktintroduktion

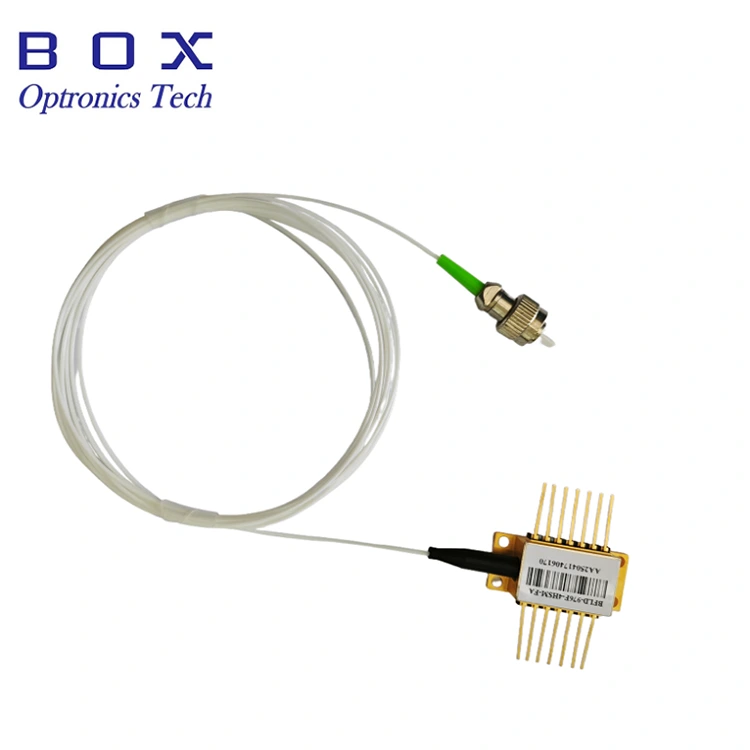

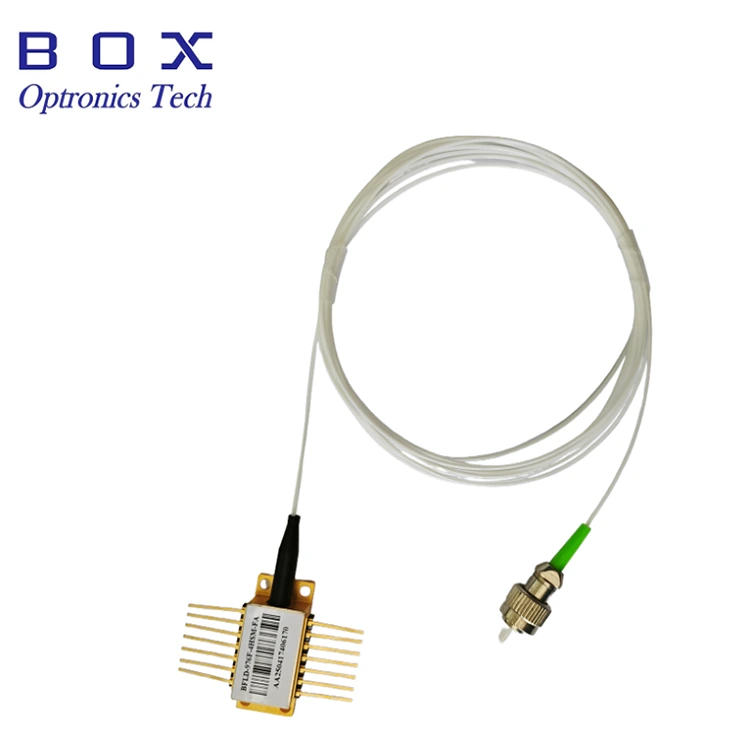

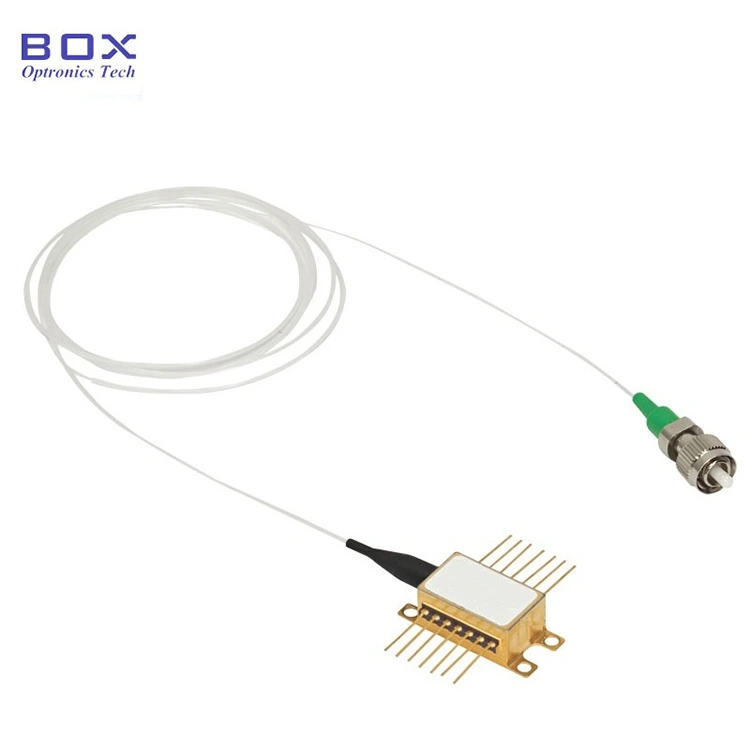

980nm TEC-kølet pumpelaserdiode er en højtydende optoelektronisk komponent til optisk kommunikation, fiberforstærkere og laserpumpning. Indbygget TEC-køling sikrer stabilt output. Centerbølgelængder er 974nm eller 976nm, valgfrit. 14-benet sommerfuglepakke. 200mW/ 400mW/ 600mW udgangseffekt. Pigtailed med SM fiber eller PM fiber. 12 måneders garanti. Denne enhed er følsom over for statisk elektricitet. Antistatiske beskyttelsesforanstaltninger for enheden skal overholdes nøje.

Produktspecifikationer

Produktegenskaber

Knækfri driftseffekt op til 600mW.

SM fiber og PM fiber er valgfri.

Fiber Bragg rist stabilisering.

Integreret TEC-køler, termistor og monitordiode.

Produktapplikationer

Fiberforstærker pumpning.

Sansning og måling.

CATV transmission.

DWDM systemer.

Femtosekund systemer.

Produktdetaljer

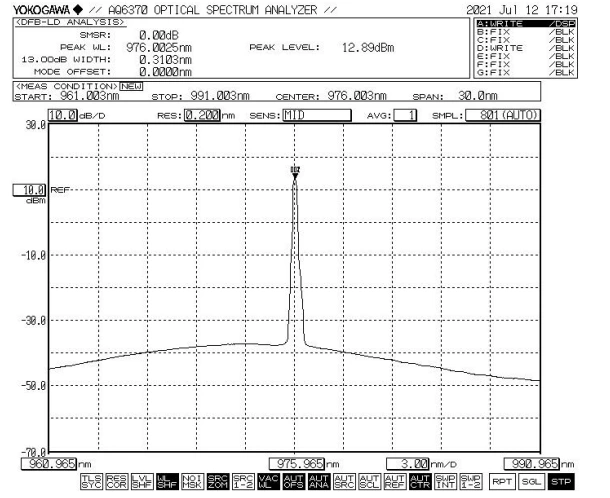

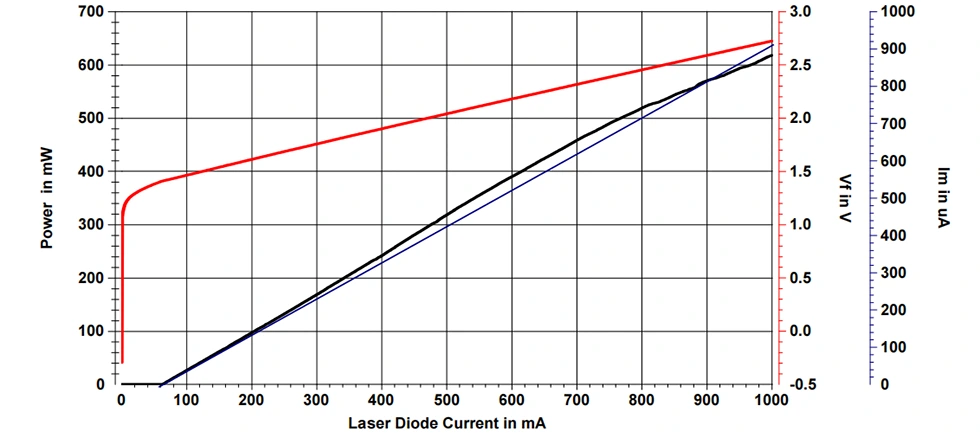

Typisk spektrum og PIV: 976nm, WL-tolerance +/-1nm, 600mW

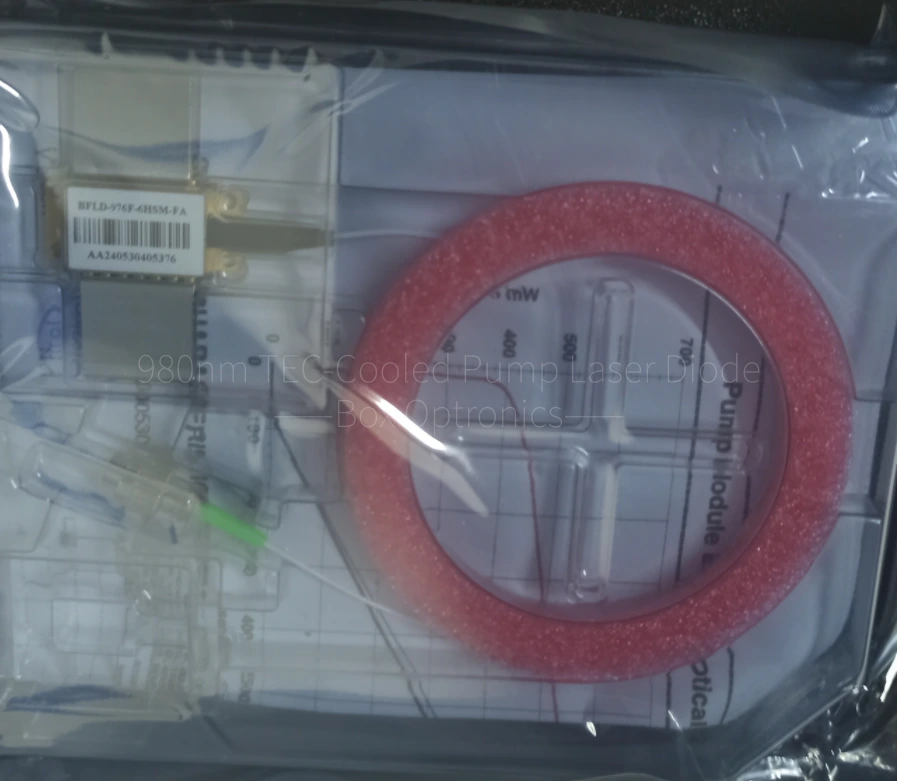

Eksempel på pakning

*Fristående enhed; ingen indbygget driver (ekstern driver valgfri).

Bestillingsoplysninger

fx: BFLD-976F-6HSM-N0

(Ordreinformation: 980nm TEC-kølet pumpelaserdiode, sommerfuglepakke, 976nm, med FBG, 600mW udgangseffekt, SM-fiber, uden stik, bar fiber).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Vilkår for tilbud og betaling

Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at du bruger EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil de blive afsendt hurtigere.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

Under drift udsender denne enhed en laserstråle med høj intensitet; kig ikke direkte ind i fiberens endeflade, da det kan forårsage øjenskader.

Denne enhed er elektrostatisk følsom; derfor er streng overholdelse af antistatiske beskyttelsesforanstaltninger påkrævet under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre overspænding i strømforsyningen, da undladelse heraf kan resultere i permanent skade på enheden (f.eks. sikre korrekt jordforbindelse af udstyret og bære en antistatisk håndledsrem).

Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stik, må du ikke trykke på eller trække i ærmet, der er placeret bag på enhedens hus. For enheder udstyret med stik skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under installation eller fjernelse.

Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Der skal lægges særlig vægt på følgende: under lodningsprocessen skal enheden være i strømløs tilstand, og loddekolben skal være korrekt jordet.

Før du tænder for alle komponenter, skal du først aktivere køleren og derefter fortsætte med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

Kvalitetssikring og eftersalgsservice

Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.

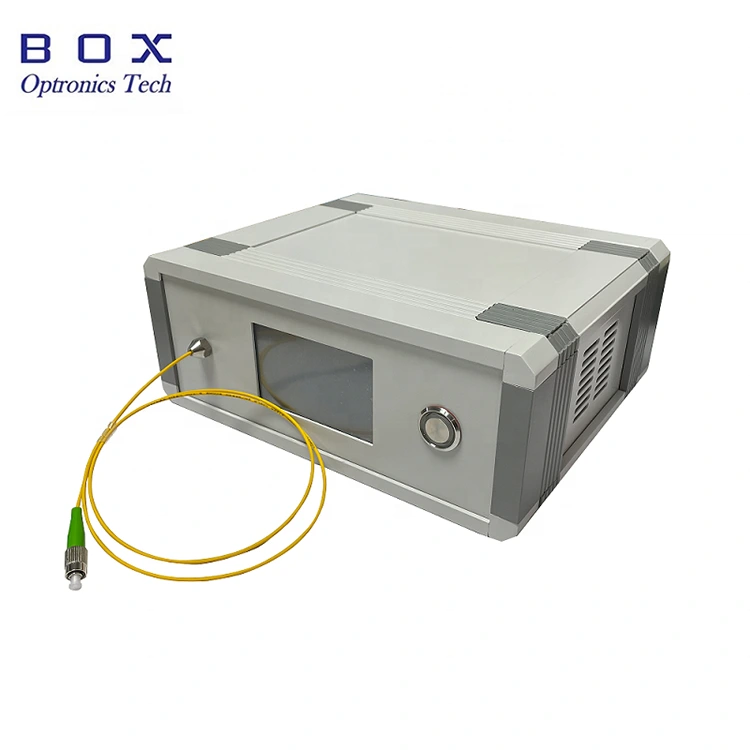

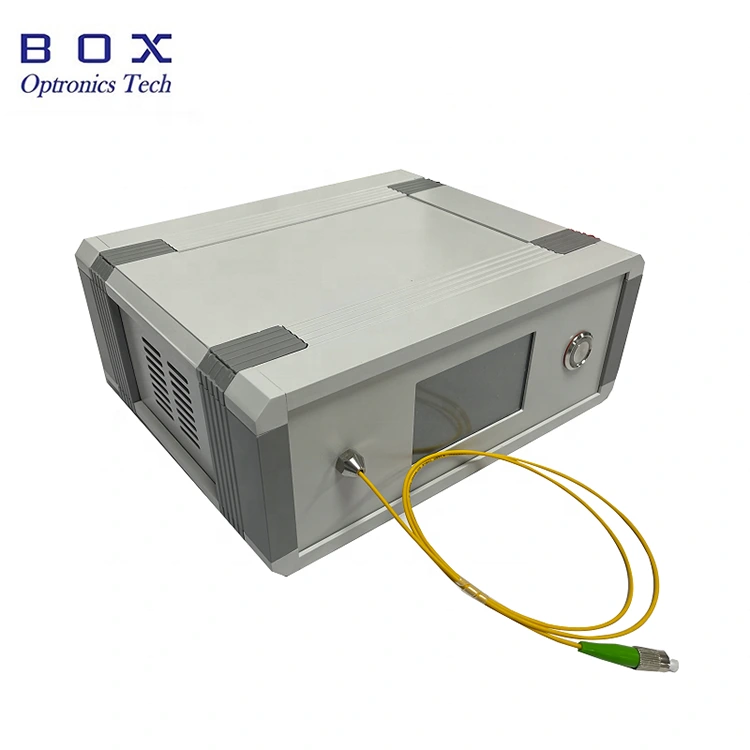

Tilgængelig i en bordpladepakke med en touchscreen-skærm; udsender lys umiddelbart efter opstart.
