974nm 976nm pumpe laserkilde bordpladepakke med berørt skærm

Indholdsfortegnelse

1. Introduktion af 974nm 976nm pumpe laserkilde bordpladepakke med berørt skærm

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Standard tilbehør

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

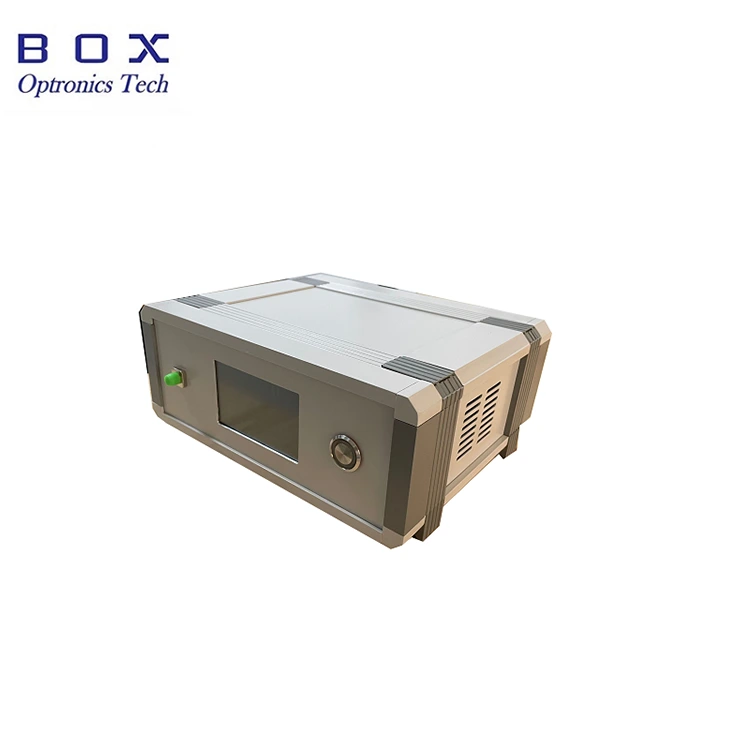

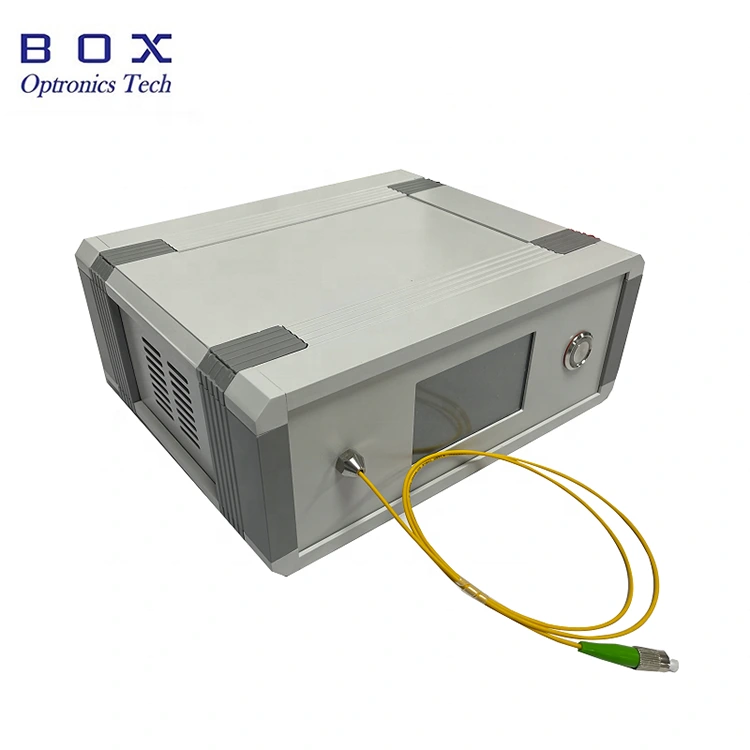

Box Optronics' 974nm 976nm Pump Laser Source Benchtop Pakke med berørt skærm anvender en avanceret halvlederlaserchip og en specielt integreret kredsløb for at realisere høj effekt, høj stabilitet og lav effekt forbrug. Laserkilden med udgangseffekt på 200mW/ 400mW/ 600mW valgfri, udsendes gennem en single-mode fiber eller polarisationsvedligeholdelse fiberkobling. Det kan bruges i vid udstrækning til afprøvning og eksperimentering af optisk kommunikation, fiberlaser, fiberføling og andre områder. Metoden brugen er enkel, stabil og pålidelig.

Produkt Specifikationer

Produktegenskaber

● LCD statusvisning.

● Strøm og spektral stabilitet;

● Indbygget chauffør; udsender lys ved opstart.

Produktapplikationer

● Ikke-lineær optik forskning;

● EDFA Erbium-doteret fiberforstærker;

● Fiberlaserpumpning.

Produktdetaljer

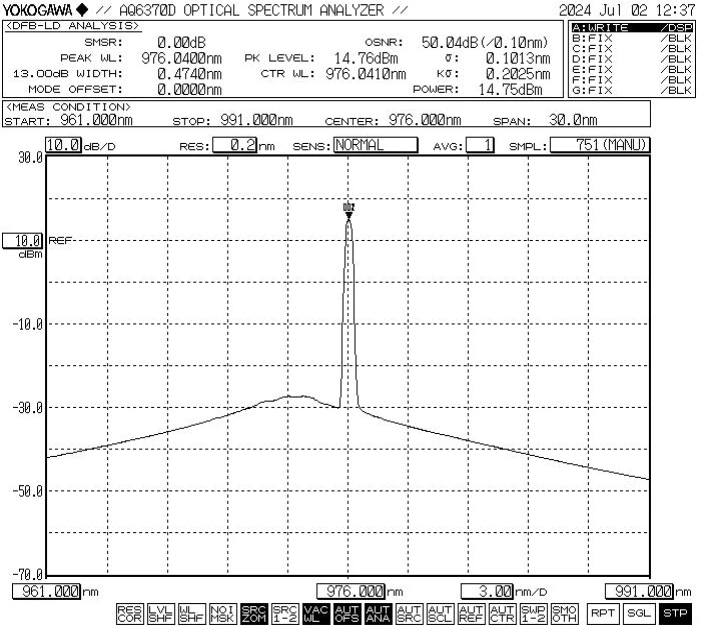

● Typisk spektrum: 976nm, WL-tolerance +/-1nm.

● Standard tilbehør

Driftstrin

Trin 1. Åbning og samling:

Kontroller venligst, om tilbehøret er komplet inden montering.

Trin 2. Tilslut strømforsyningen:

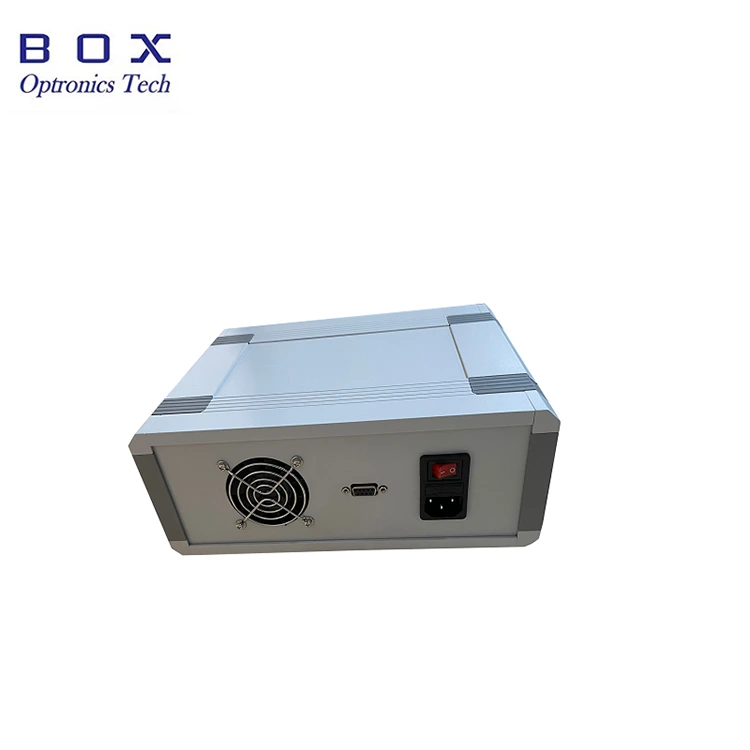

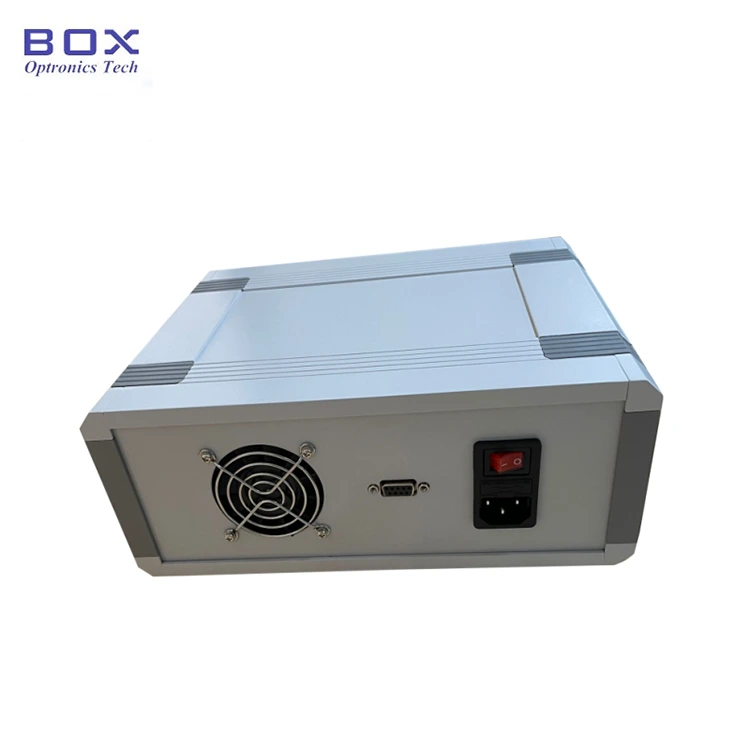

Sæt netledningen i kabinettets netledningsstik backplane og tilslut strømforsyningen.

Trin 3. Tilslutning af outputfiber: Åbn støvhætte ved fiberforbindelsen eller -flangen, kontroller fiberendefladen og forbinde fiberen eller splejse fiberen til den enhed eller strømmåler, der skal testes efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4.Tænd lyskilden:

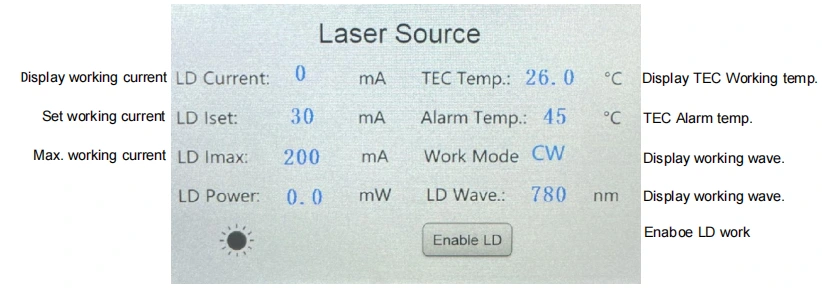

Tænd for afbryderen på bagsiden. Bemærk: på dette tidspunkt er arbejdsstrøm og effektværdier er de parametre, der er indstillet under den sidste nedlukning. Hvis du har brug for at justere dem, kan du trykke på og ændre dem gennem LCD skærm. Efter indstilling af den passende arbejdsstrøm aktiveres laseren udgang via "Enable LD"-kontakten.

Step5.Shutdown

Efter brug skal du slukke for frontpanelet "aktiver LD” for at slukke for laserudgangen og slukke for strømafbryderen, Afbryd strømledning.

Bestilling oplysninger

fx: BLD-976-6HSM-FA-BP1

(Ordreinformation: 976nm Pump Laser Source Benchtop-pakke med Berørt skærm, 600mW udgangseffekt, med SM Hi1060 fiber, FC/APC-stik, beskyttelse mod 1064 nm reflekteret lys, bordpakke).

*Udstyret med en pumpebeskytter er udgangseffektdæmpningen 10–15 %.

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Når du starter, skal du først bekræfte, at tænd/sluk-knappen og -knappen skifter er slukket, og tilslut derefter strømforsyningen. Når du lukker ned, skal du først bekræfte deaktiver LD off-kontakten, sluk derefter knapkontakten, og afbryd derefter strømforsyningen. Afbryd ikke strømforsyningen direkte, når udstyret arbejder.

● Inden du tilslutter det optiske fiberstik, skal du tørre det af med støvfrit spejlpapir, og sørg for at samarbejde med den optiske fiberende ansigtsdetektor at observere. Efter at have bekræftet rengøringen, tilslut den gennem flange; endefladen af det optiske fiberstik kan blive brændt, når laser er tilsluttet. Ved tilslutning af flangen skal det sikres, at der er ingen let operation. Når den ikke er i brug, skal du dække støvhætten på optisk fiberstik.

● For at undgå at brænde endefladen af det optiske fiberstik med støv, skal du ikke ofte tilslutte og frakoble det optiske fiberstik på forsiden panel.

● Vær opmærksom på fugtbestandighed og læg den i et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Produktet er beskadiget eller beskadiget på grund af naturlige faktorer eller miljøpåvirkninger (elektrisk stød, støv);

(2) Produktet er beskadiget på grund af brugerens ikke-standard betjening;

(3) Produktet har tydelige menneskeskabte skader;

(4) Produktet er adskilt, modificeret eller repareret uden autorisation af virksomheden;

(5) Garantimærkaten på lyskildehuset er ændret eller ufuldstændig;

(6) Produktet er beskadiget eller tabt under transport.
