1457nm Raman Pump Laser Kilde

Indholdsfortegnelse

1. Introduktion af 1457nm Raman Pump Laser Kilde

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Standard tilbehør

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

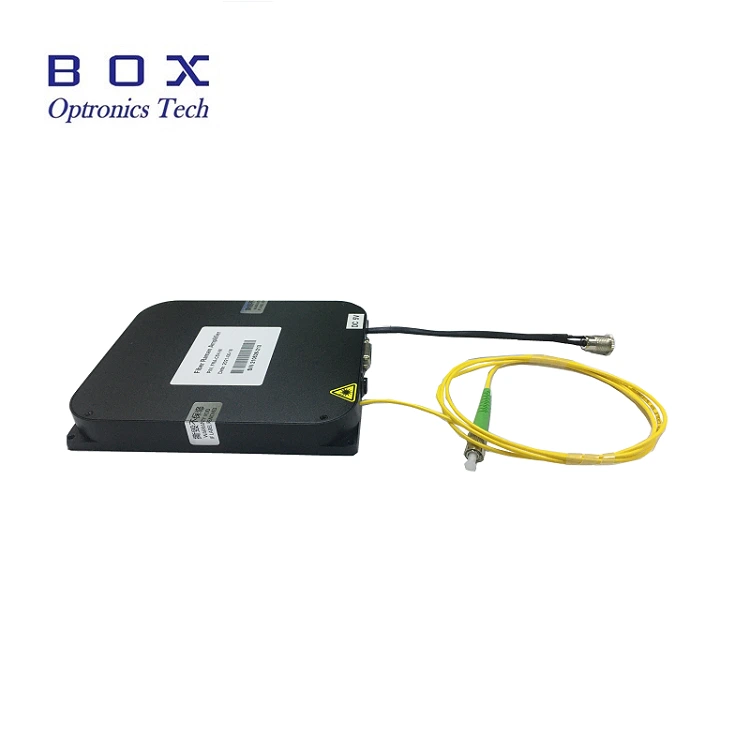

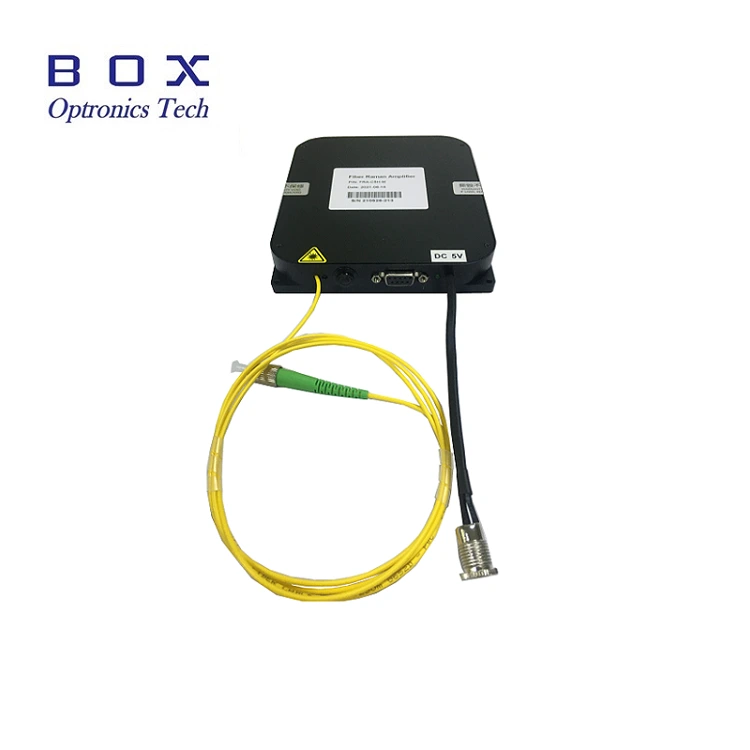

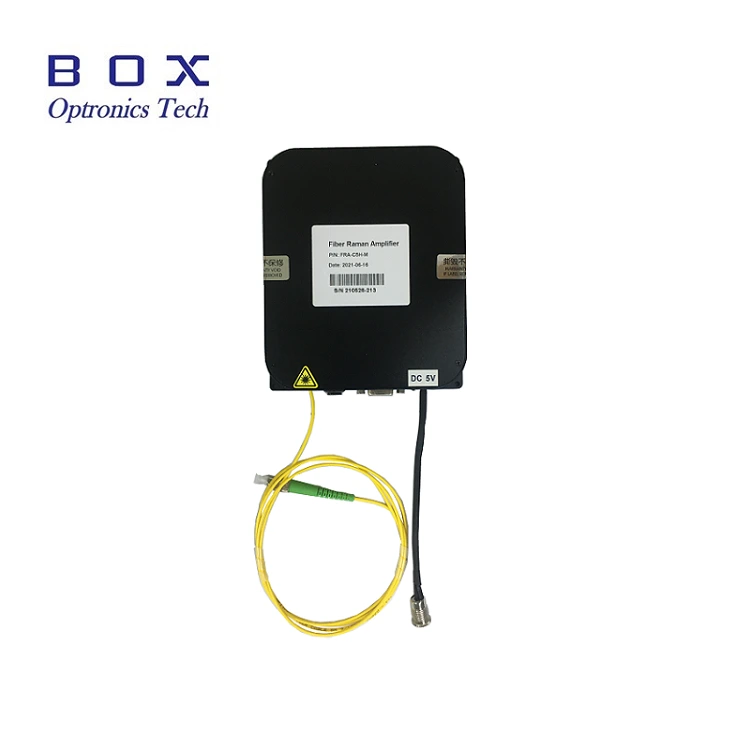

Dette er en 1457nm Raman Pump Laser Source med en fiber Bragg gitter designet til Raman fiberforstærker og Er-dopet fiberforstærker, et professionelt designet drivkredsløb og TEC-kontrol for at sikre sikker drift af laseren, stabil udgangseffekt og spektrum. Det kan leveres i en desktop eller modulær pakke med en RS-485 kommunikationsgrænseflade og overvågningssoftware til systemintegration. 400mW høj udgangseffekt. Brug venligst med nominel spænding, kontrol temperatur og luftfugtighed, sikre god varme dissipation, undgå overbelastning af output og forurening.

Produkt Specifikationer

Produktegenskaber

● 400mW Høj udgangseffekt;

● Strøm og spektral stabilitet;

● DB9 Kvinde(RS485) kommunikation for nem integration.

 Produktapplikationer

● Raman fiber forstærker;

● EDFA Er-droppet fiberforstærker.

Produkt Detaljer

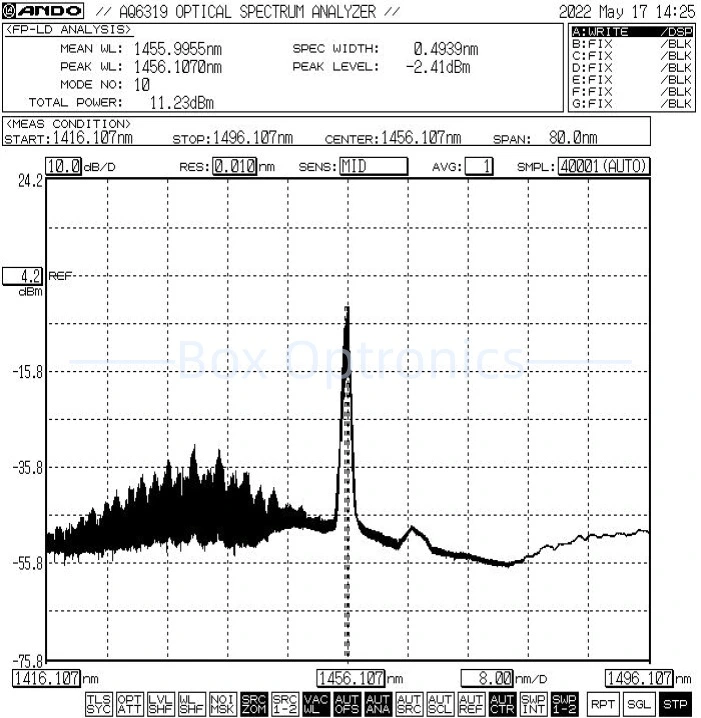

● Typisk spektrum: 1457nm, +/-1 tolerance.

● Standard tilbehør

Betjening Trin

Trin 1.Udpakning: Kontroller før montering om alt tilbehør er komplet, inklusive Pump Laser kildemodul, USB datakabel, strømadapter, testrapport mv.

Trin 2. Strømforsyning: Tilsluttet en DC skiftende strømforsyning eller en reguleret strømforsyning, der opfylder deres strøm forsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3. Tilslutning af outputfiber: Åbn støvhætte ved fiberforbindelsen eller -flangen, kontroller fiberendefladen og forbinde fiberen eller splejse fiberen til den enhed eller strømmåler, der skal testes efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4.Forbind til værtscomputeren: Brug USB-RS485 DB9 datakabel til at forbinde 1457nm Raman Pump Laser Source og computeren; computeren skal først installere en dedikeret seriel portdriver til identificere USB-RS485 seriel port datakabel, ellers værtscomputeren software og lyskildemodulet kan ikke tilsluttes korrekt og kommunikeret. Spørg venligst Box Optronics efter driveren.

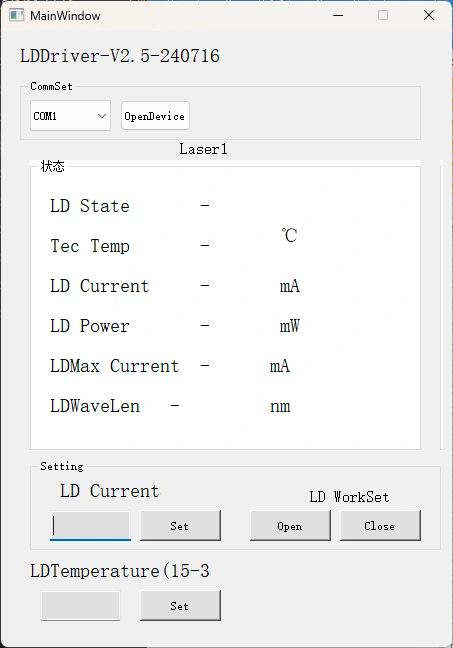

Trin 5. Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til styre LD-strømmen og LD-temperaturen på 1457nm Raman Pump Laser Kilde. Vælg den korrekte port, indstil strøm og temperatur, og klik derefter åben-knappen. (For at forhindre beskadigelse skal du øge drevstrømmen langsomt kl indledende operation. Anvend ikke fuldstrøm med det samme.)

Trin 6. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Bestilling oplysninger

f.eks.: BSLD-1457-4HSM-FA-M

(Ordreinformation: 1457nm Raman Pump Laser Source, 400mW output strøm, med SMF-28e fiber, FC/APC-stik, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Det anbefales ikke at indsætte eller fjerne fiberoptikken ofte stik i både indgangs- og udgangsenden for at forhindre støv kontaminering - hvilket kan føre til øget tab af indføring - eller forbrænding af fiberstik endeflader.

● Rengør fiberstik med en fnugfri serviet og efterse med en fiber endefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket med støvhætter.

● Hvis udgangsfiberen skal tilsluttes en anden fiber, er det anbefales at bruge en fusionssplejser.

● Tag venligst forholdsregler mod fugt, støv og korrosion; butik på et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
