980nm pumpediodelasermodul med indbyggede drivkredsløb

Indholdsfortegnelse

1. Introduktion af 980nm pumpediodelasermodul med indbyggede drivkredsløb

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Standard tilbehør

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

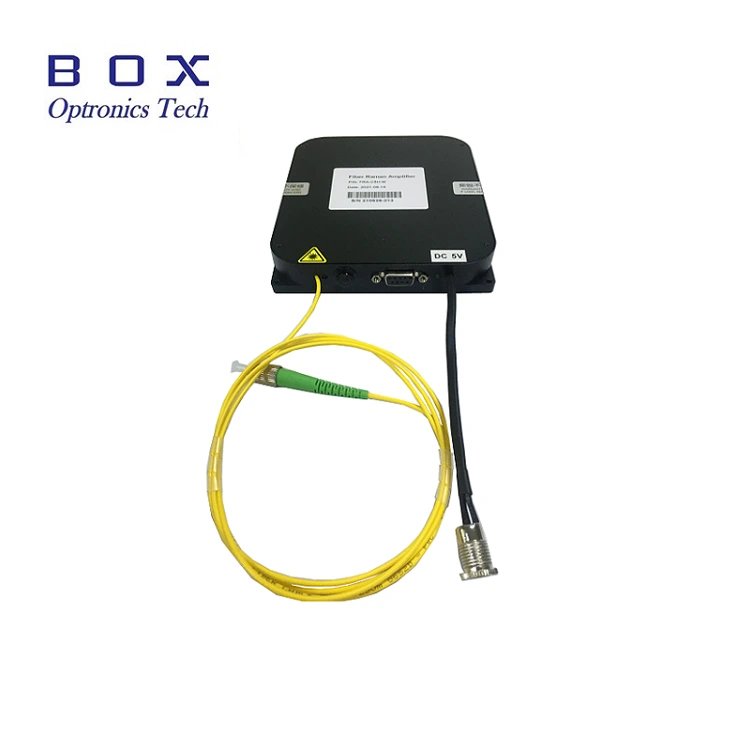

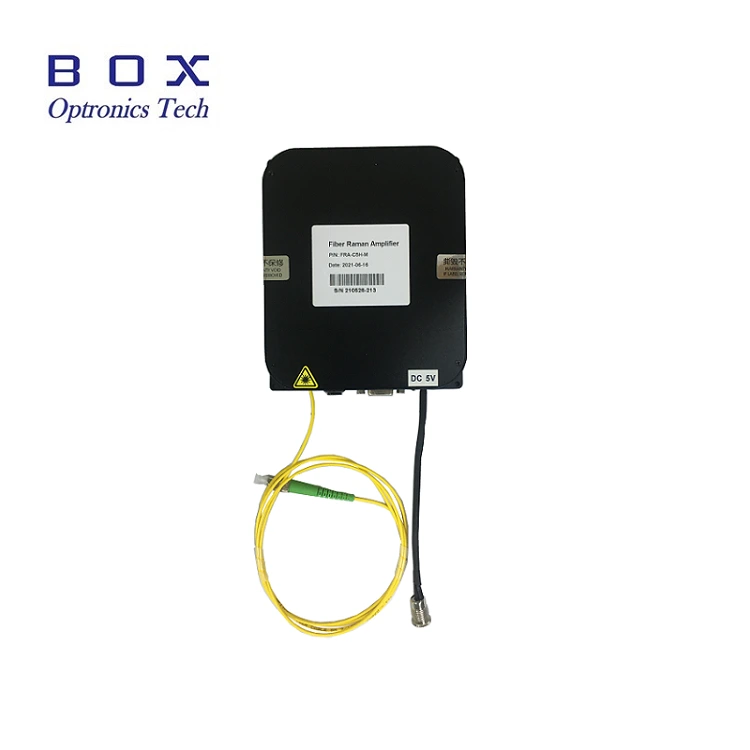

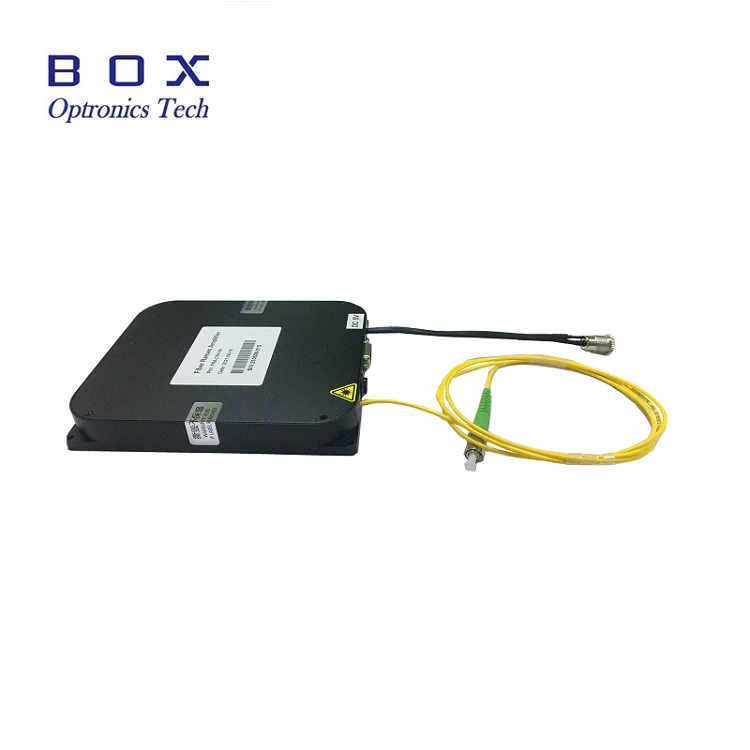

Produktintroduktion

980nm pumpediodelasermodul med indbygget drev Kredsløb er specielt designet til optisk kommunikation, fiberforstærkning, og ikke-lineær optikforskning. Den integrerer en laserchip, drivkredsløb, temperaturkontrolbeskyttelsesenhed og fiberudgangsstruktur i ét, med nr eksternt drev påkrævet, plug-and-play. 200mW/ 400mW/ 600mW er tilgængelige. SM fiber og PM fiber er valgfri. 1 års garanti. Ved brug af laserkilden modul i lang tid, skal du sørge for at overveje varmeafledningen. Placer modul på en køleplade.

Produkt Specifikationer

Produktegenskaber

● Indbyggede integrerede drevkredsløb, ingen eksterne påkrævet førerkort.

● Kompakt og lille størrelse, velegnet til integration og nem installation.

● Kraft og spektral stabilitet.

● Kommunikationsgrænsefladen er kompatibel.

Produktapplikationer

● Pumpekilde til fiberforstærkere (EDFA).

● Lasersensorudstyr.

● Optisk fiberkommunikationstransmission systemer.

● Biologisk påvisning.

Produktdetaljer

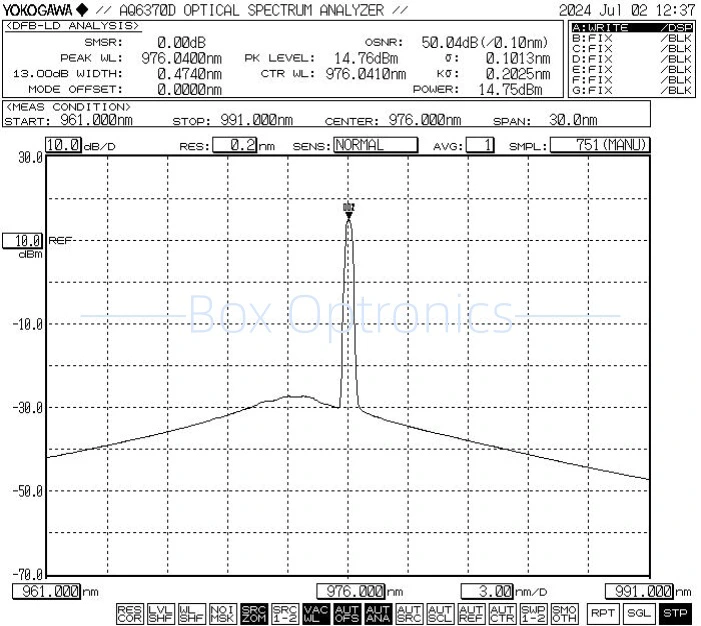

● Typisk spektrum: 976nm

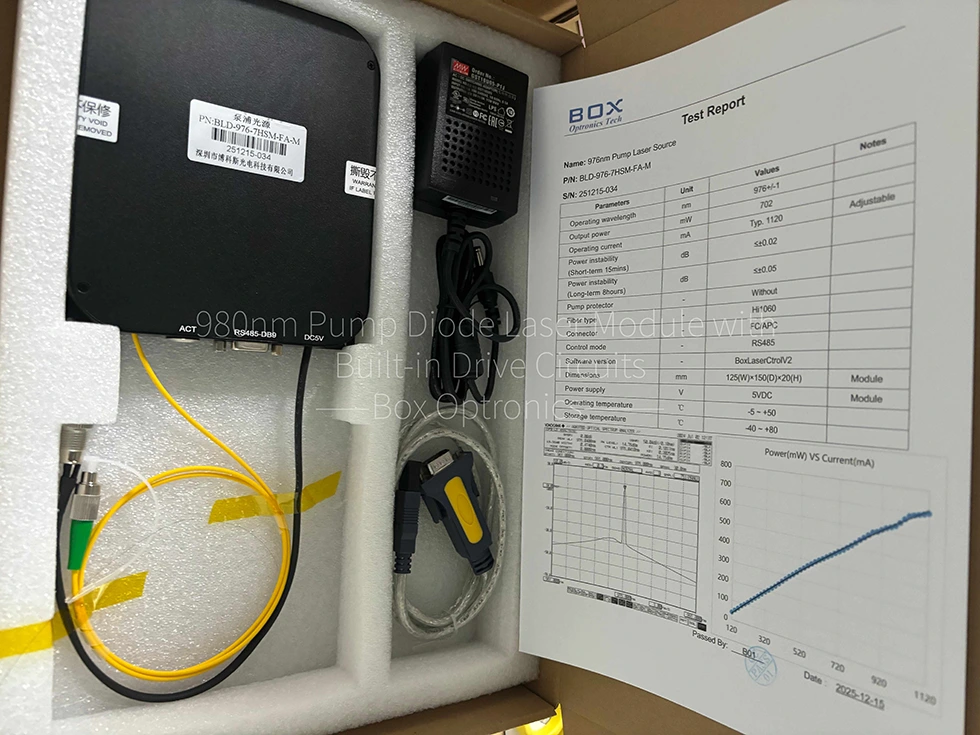

● Standard tilbehør

Driftstrin

Trin 1.Udpakning: Kontroller før montering om alt tilbehør er komplet, inklusive pumpelaserkildemodul, USB datakabel, strømadapter, testrapport mv.

Trin 2. Strømforsyning: Tilsluttet en DC skiftende strømforsyning eller en reguleret strømforsyning, der opfylder deres strøm forsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)

Trin 3. Tilslutning af outputfiber: Åbn støvhætte ved fiberforbindelsen eller -flangen, kontroller fiberendefladen og forbinde fiberen eller splejse fiberen til den enhed eller strømmåler, der skal testes efter at have bekræftet, at der ikke er nogen forurening og skade.

Setp4.Forbind til værtscomputeren: Brug USB-RS485 DB9-datakablet til at forbinde 980nm pumpediodelasermodulet med Indbyggede drevkredsløb og computeren; computeren skal først installere en dedikeret seriel port driver til at identificere USB-RS485 seriel port datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke være det korrekt forbundet og kommunikeret. Spørg venligst Box Optronics efter driveren.

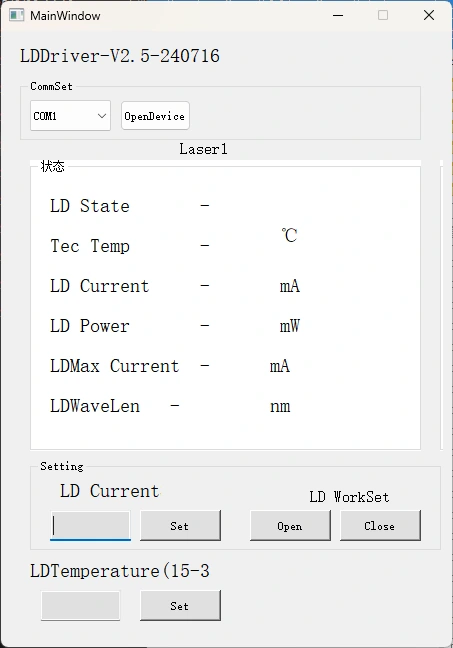

Trin 5. Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til styre LD-strømmen og LD-temperaturen for 980nm pumpediodelasermodulet med indbyggede drivkredsløb. Vælg den korrekte port, indstil den aktuelle og temperatur, og klik derefter på knappen Åbn. (For at forhindre beskadigelse skal du øge drevet strøm langsomt ved første drift. Anvend ikke fuldstrøm med det samme.)

Step6.After use, click the close button, turn off the power supply, and disconnect the fiber connection.

Bestillingsoplysninger

fx: BLD-976-6HSM-FA-MP1

(Ordreinformation: 980nm pumpediodelasermodul med indbygget Drivkredsløb, 976nm, 600mW udgangseffekt, med SM Hi1060 fiber, FC/APC stik, beskyttelse mod 1064 nm reflekteret lys, modulpakke).

*Udstyret med en pumpebeskytter er udgangseffektdæmpningen 10–15 %.

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

If you don't have an account, please prepay the shipping cost for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● Når du bruger lyskildemodulet i længere perioder, skal du sørge for det overveje varmeafledning og ventilation ved at montere modulet på en varme synke.

● Ved opstart skal du først sikre dig, at både strømafbryderen og nøgleafbryderen er i "off" position, og tilslut derefter strømforsyningen. Når du lukker ned, skal du først slukke for nøglekontakten; vent indtil indikatoren lyset er slukket, før strømforsyningen afbrydes. Aldrig direkte afbryde strømmen, mens udstyret er i drift.

● Undgå hyppig tilslutning/frakobling af fiberstik for at forhindre støvophobning og beskadigelse af endefladen.

● Rengør fiberstik med en fnugfri serviet og efterse med en fiber endefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. Hætte ubrugte stik med støvhætter.

● Opbevar udstyret i et tørt, fugtfrit miljø.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.

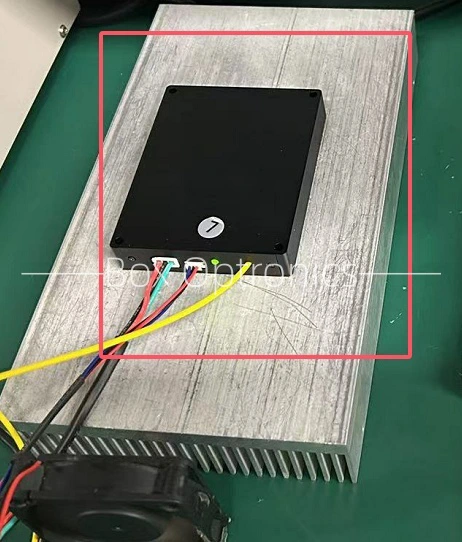

* varmeafledning til langvarig brug
