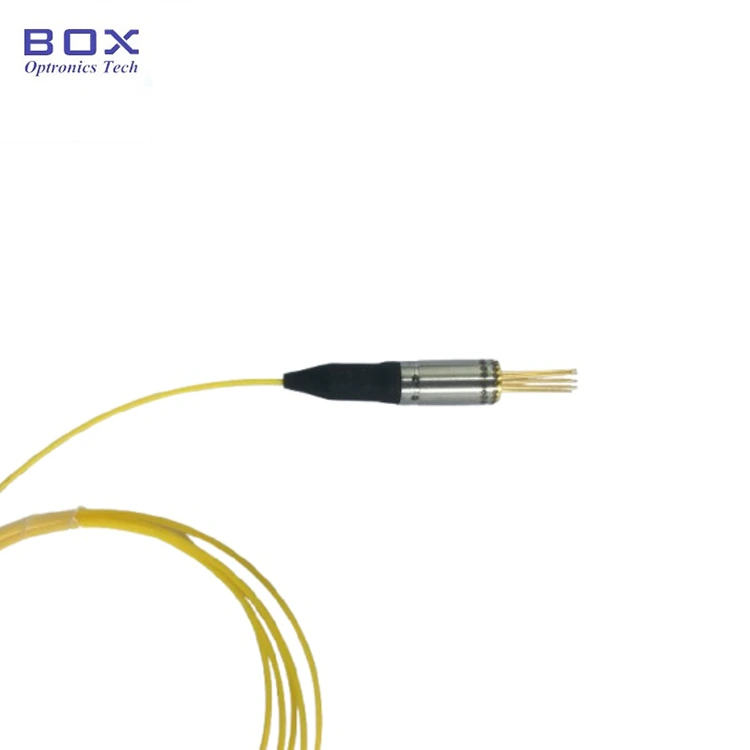

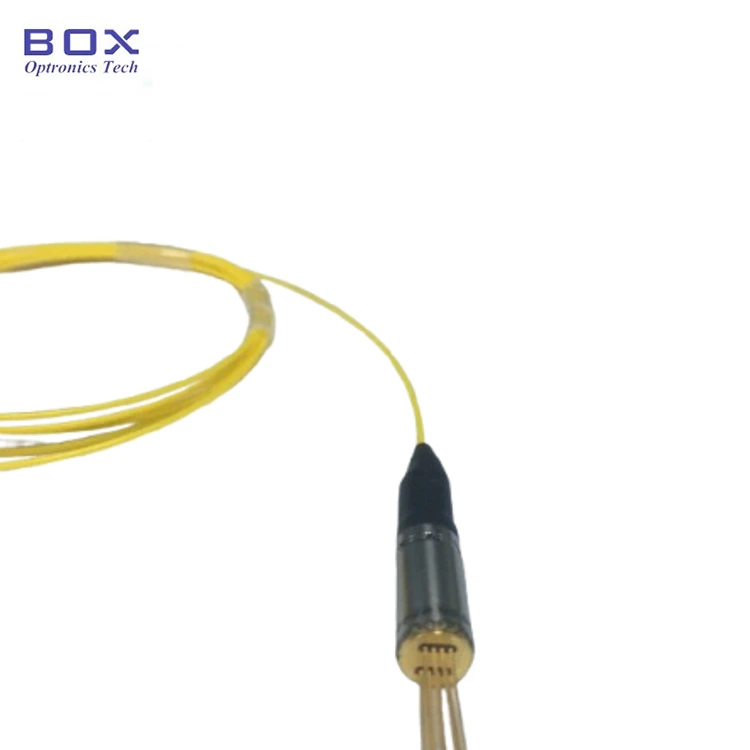

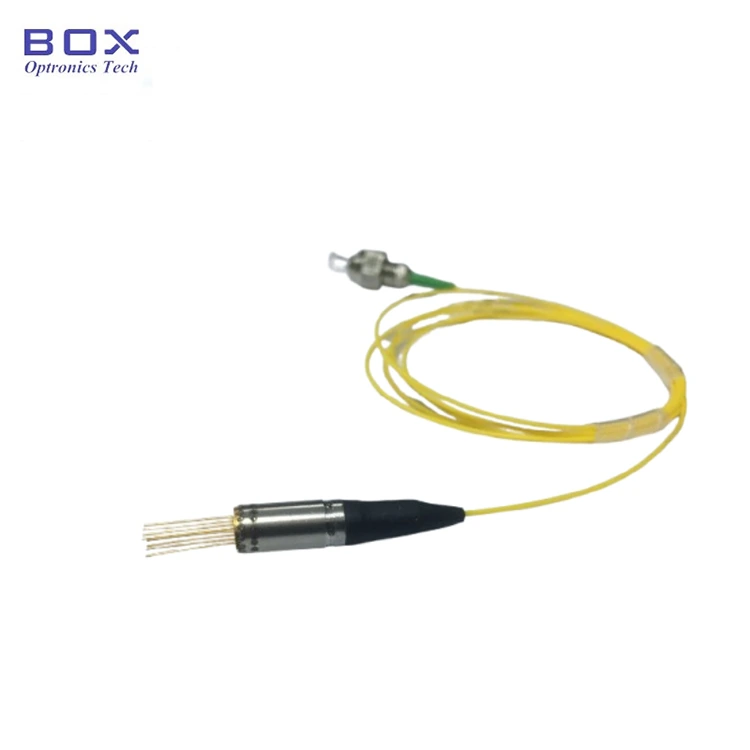

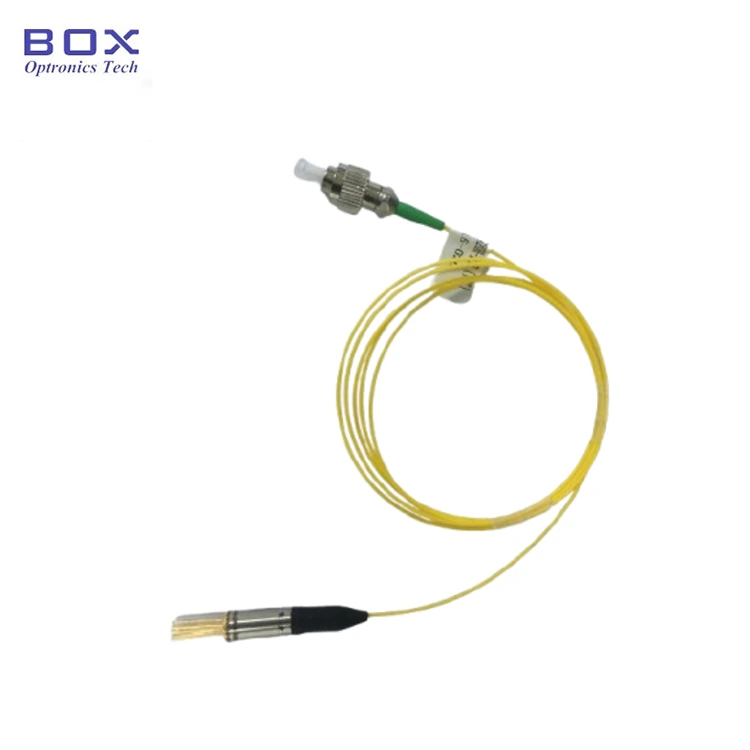

1550nm DFB-laser med smal liniebredde, koaksial pigtailed

Produktoversigt-1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Den 1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser fra Box Optronics er en TEC-kølet distribueret feedback-laser designet til LiDAR-afstandssystemer og autonome kørselsapplikationer. Den fungerer ved en centerbølgelængde på 1550 nm og giver ≥2mW optisk output gennem single-mode fiber og en spektral linjebredde på ≤500kHz, målt ved hjælp af selv-heterodyne-metoden. Laseren integrerer en termoelektrisk køler (TEC), termistor, InGaAs PIN-monitorfotodiode og optisk isolator i en kompakt koaksial pakke med en FC/APC eller SC/APCfiber-pigtail.

Nøglefunktioner -1550nm DFB-laser med smal linjebredde, koaksial pigtailed

· Centerbølgelængde: 1550nm, +/-3nm WL-tolerance

· Smal spektral linjebredde: ≤500 kHz (selv-heterodyn målemetode)

· Optisk udgangseffekt: 2mW minimum (SM fiber output)

· Indbygget optisk isolator: ≥30dB isolering

· Integreret termoelektrisk køler (TEC) og termistor

· Indbygget InGaAs PIN-monitor fotodiode

· Lav støj, lav forvrængning

· Høj pålidelighed og lang levetid

Typiske anvendelser -1550nm DFB-laser med smal liniebredde, koaksial pigtailed

· FMCW LiDAR-systemer til autonom kørsel og ADAS

· Kohærent LiDAR til samtidig rækkevidde- og hastighedsmåling

· LiDAR-systemer til 3D-billeddannelse og autonom navigation

· Industrielle LiDAR-systemer til robotteknologi, AGV-navigation og automatisering

· Kohærente optiske kommunikationstestsystemer og optisk måleudstyr

· Distribuerede fiberoptiske sensorsystemer

· Optisk frekvensdomænereflektometri (OFDR)

· Fotonisk forskning og sammenhængende laboratoriepåvisningseksperimenter

· OEM-integration i LiDAR-moduler, bilsensorer og industrielt sensorudstyr

Produktspecifikationer -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Absolutte maksimumværdier (Tc = 25°C)

Optisk-elektriske egenskaber (Tc = 25°C)

TEC- og termistoregenskaber

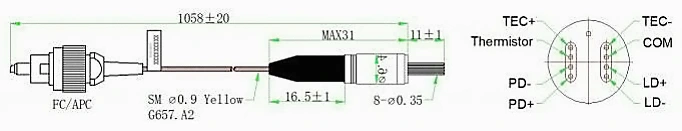

Pakke og Pin Definition

Pakketype: Koaksial hermetisk pakke med TEC

Indbyggede komponenter: Optisk isolator, termoelektrisk køler (TEC), termistor, InGaAs PIN-monitor fotodiode

Bestillingsoplysninger -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Modelnomenklatur

BLD - X XX XX X - X XX (XX)

Eksempel: BLD-ND5502H-IFA(TEC)

Datablad -1550nm Narrow-Linewidth Coaxial Pigtailed DFB Laser

Datablad

Ofte stillede spørgsmål (FAQ)

Q: Hvad betyder "smal linjebredde" og hvorfor er det vigtigt for LiDAR?

A: Spektral linjebredde refererer til bredden af ​​laserens optiske frekvensspektrum. Denne laser giver en linjebredde på < 500 kHz, målt ved selv-heterodyne-metoden. En smallere linjebredde resulterer generelt i en længere kohærenslængde, hvilket er vigtigt for sammenhængende detektionsteknikker såsom FMCW LiDAR.

I FMCW LiDAR-systemer interfererer de transmitterede og reflekterede optiske signaler for at generere et slagsignal, der bruges til rækkevidde- og hastighedsmåling. En laser med smal linjebredde hjælper med at bevare sammenhæng, reducere fasestøj og forbedre målefølsomheden i langrækkende og højopløselige applikationer.

Q: Hvad er forskellen mellem denne koaksiale laser med smal linjebredde og en sommerfuglepakket DFB-laser?

A: Den primære forskel er pakkeformfaktoren. Dette produkt bruger en kompakt koaksial pakke med integreret TEC, termistor, monitorfotodiode og optisk isolator, hvilket gør det velegnet til pladsbegrænsede LiDAR-moduler og fiberkoblet OEM-integration.

Sommerfuglepakkede DFB-lasere giver typisk flere elektriske grænseflader og højere fleksibilitet til laboratoriesystemer, telekommunikationsudstyr og applikationer, der kræver tilpassede termiske eller elektriske design.

Den passende pakke afhænger af systemkravene, herunder størrelse, termisk styring, elektrisk grænseflade og integrationsmetode.

Spørgsmål: Er 1550nm bølgelængden øjensikker for LiDAR til biler?

A: 1550nm bølgelængderegionen anses generelt for at være mere øjensikker til LiDAR-applikationer sammenlignet med kortere bølgelængder såsom 905nm. Ved omkring 1550nm reducerer absorption af øjets forreste strukturer retinal eksponering betydeligt, hvilket gør det muligt for LiDAR-systemer at opnå højere tilladte optiske effektniveauer under gældende lasersikkerhedsstandarder.

Den endelige øjensikkerhedsklassificering afhænger af det komplette systemdesign, inklusive udgangseffekt, stråledivergens, modulationsformat, eksponeringsvarighed og overholdelse af standarder såsom IEC 60825.

Q: Hvad er den mindste ordremængde (MOQ)?

A: MOQ er 2 stk.
