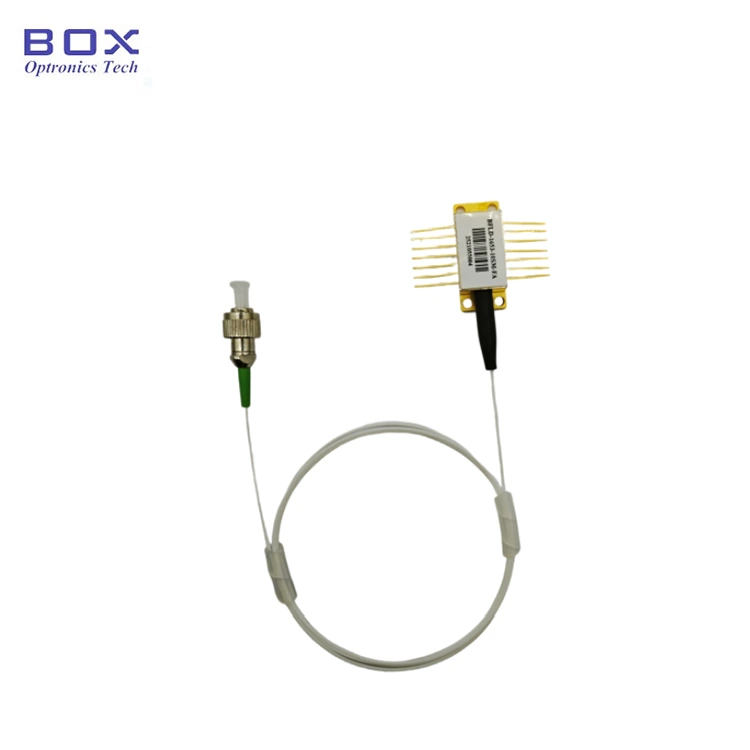

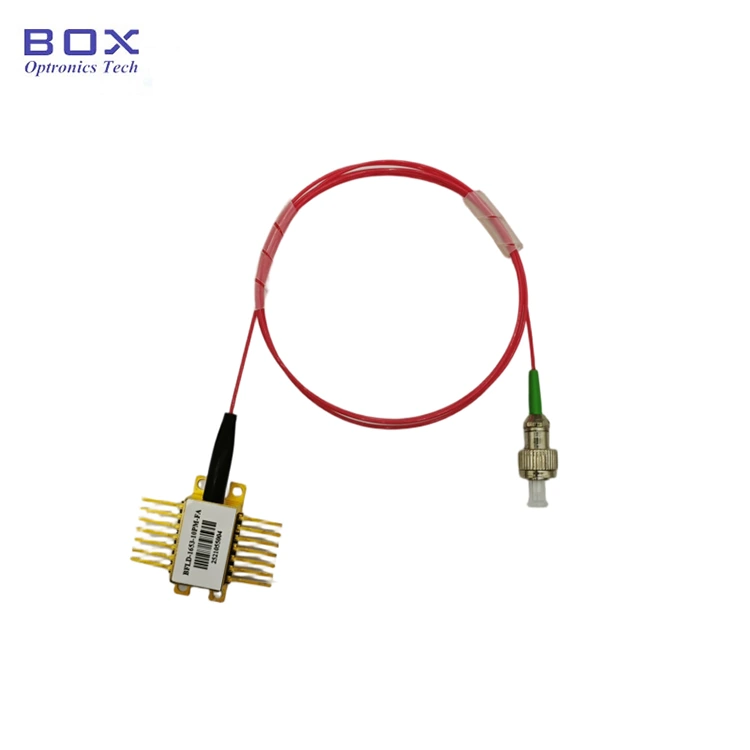

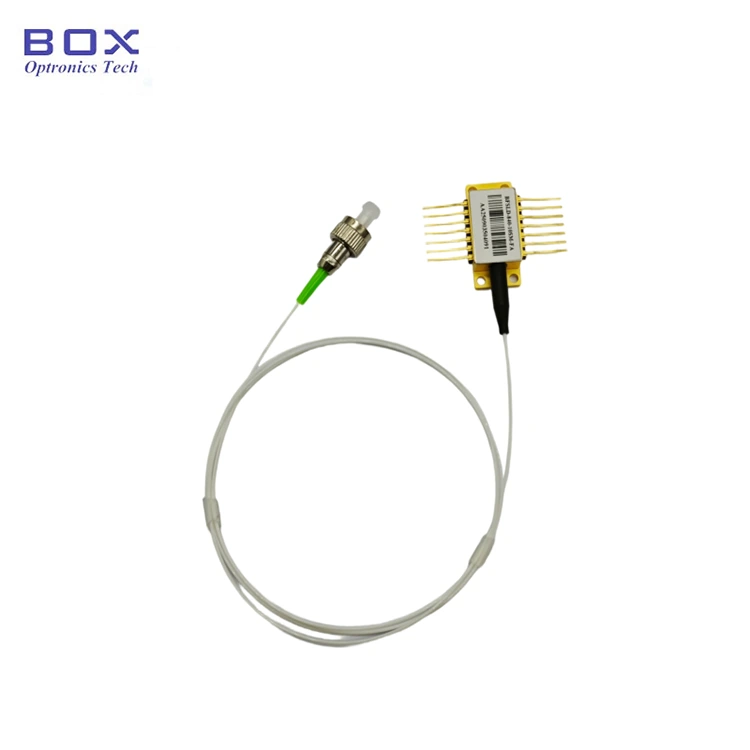

1310nm DFB 100KHz BTF Narrow Linewidth Laser

Indholdsfortegnelse

1. Introduktion af 1310nm DFB 100KHz BTF Narrow Linewidth Laser

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

1310nm DFB 100KHz BTF Narrow Linewidth Laser er en højtydende laser designet til applikationer i Lidar, vindradar, optisk fiberføling og sammenhængende kommunikation. Den har en udgangseffekt op til 100mW, en 3dB båndbredde på mindre end 100kHz og en lav tærskelstrøm. Valgfrit med SM/PM-fiber, bred driftstemperatur og høj pålidelighed. Brug venligst under ESD-beskyttelse og kontroller drevets strøm og temperatur strengt, og undgå overstrømsskader.

Produkt Specifikationer

Produktegenskaber

● SMF-28e eller PM1310 pigtail;

● Udgangseffekt >100mW

● Smal linjebredde <100KHz;

● 14-benet BTF-pakke med TEC, optisk isolator, og overvåg PD.

Produktapplikationer

● Lidar;

● Vind radar;

● Optisk fiber sensing;

● Sammenhængende kommunikation.

Produkt Detaljer

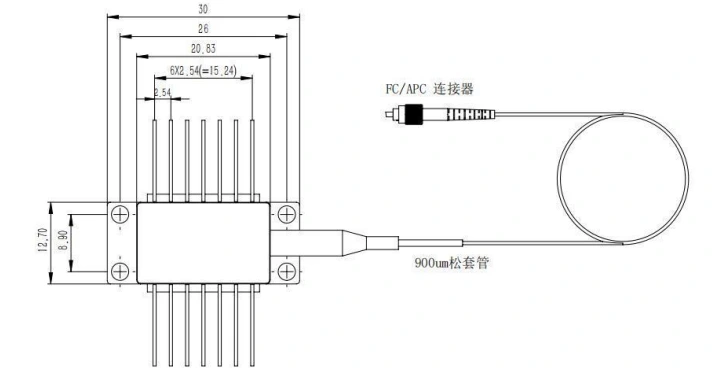

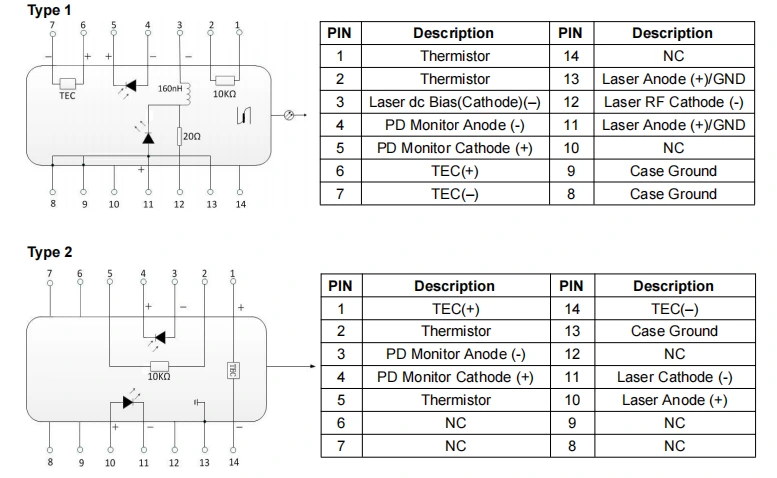

● Pakketegning & PIN-OUT Definition (Enhed:mm)-1310nm DFB 100KHz BTF Narrow Linewidth Laser

● Ofte stillede spørgsmål

(1) Er det muligt at ændre bølgelængden ved at justere strømmen? Hvad er rækkevidden?

--Ja. Den aktuelle bølgelængdekoefficient er 0,01 nm/mA, og temperatur bølgelængdekoefficient er 0,1 nm/℃. Det justerbare WL-område er omkring ~center WL+/- 1 nm

(2) Hvad er linjebredden? Giver du en normal linjebredde LD?

--3dB linjebredde er mindre end 100kHz. MHz-niveau LD er tilgængelig.

(3) Hvad er effektreguleringsområdet?

--10~100 %

(4) Leverer du et beskyttende fiberrør og fiberstik?

--Ja. 900um løst rør og FC/APC, SC/APC eller andre konnektorer er valgfrit.

Bestilling oplysninger

fx: BNLD-1310-11HPM-FA

(Ordreinformation: 1310nm DFB 100KHz BTF Narrow Line With Laser, 100mW udgangseffekt, med PM-fiber, FC/APC-stik, type1 pin-out).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad

Datablad

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Noter

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Under opstartsprocessen må du aldrig anvende en høj strøm direkte, som dette risikerer at beskadige chippen. Tænd i stedet for enheden på et aktuelt niveau tæt på chippens tærskel, og derefter gradvist øge strømmen i small trin, indtil det ønskede niveau er nået.

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
