1550nm DFB 100KHz BTF Narrow Linewidth Laser

Indholdsfortegnelse

1. Introduktion af 1550nm DFB 100KHz BTF Narrow Linewidth Laser

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

1550nm DFB 100KHz BTF Narrow Linewidth Laser er designet til højpræcisionsapplikationer, der kræver ultrastabilt smalbånd lyskilder. Denne laser fungerer ved en bølgelængde på 1550nm og har en <100KHz linjebredde, >50mW udgangseffekt. Den er ideel til WDM (Wavelength Division Multiplexing) systemer, fiberoptisk sensing og testudstyr, der kræver lav linjebredde og høj spektral renhed. Under drift udsender denne enhed en høj intensitet laserstråle. Se ikke direkte ind i fiberens endeflade; gør kan derfor forårsage øjenskade.

Produkt Specifikationer

Produktegenskaber

● Multi-Quantum Nå (MQW);

● Høj udgangseffekt >50mW;

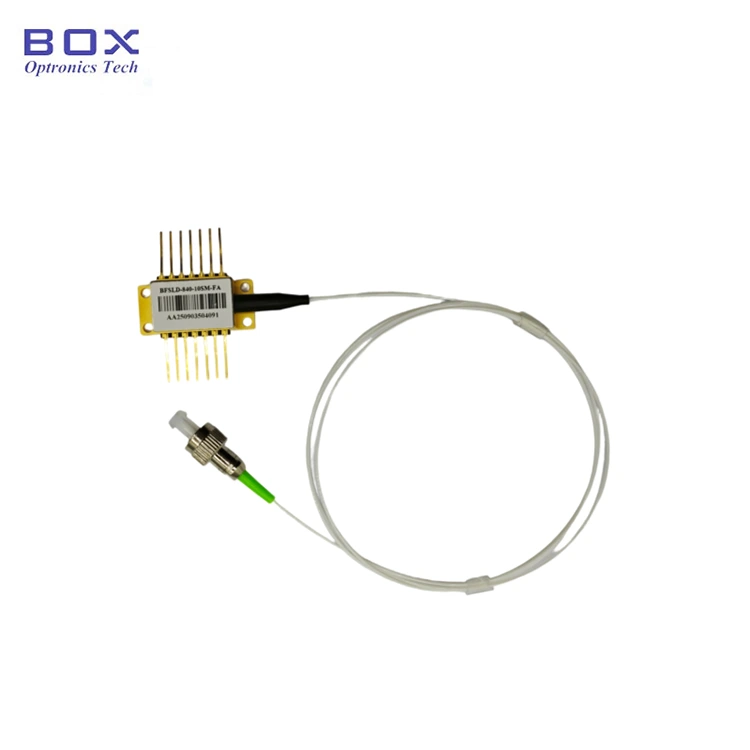

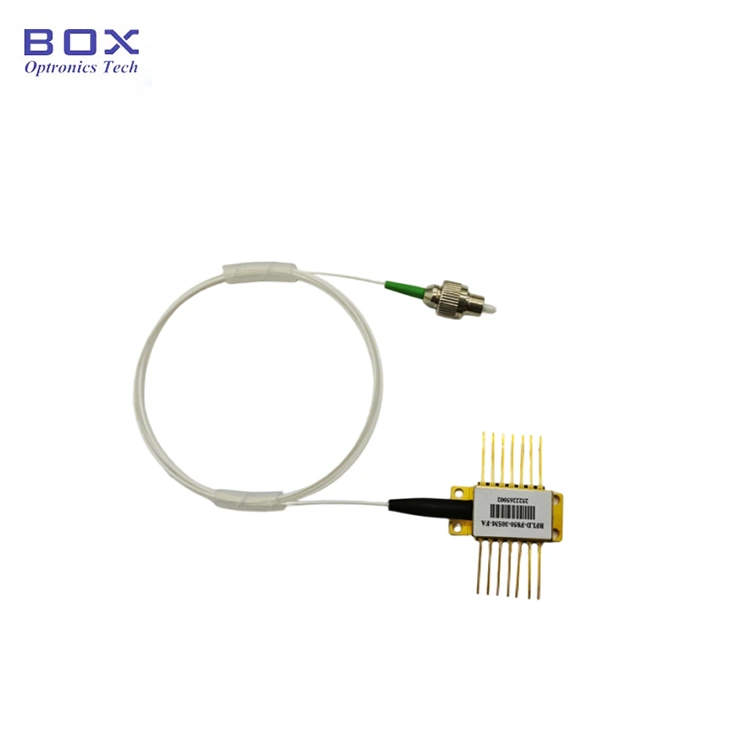

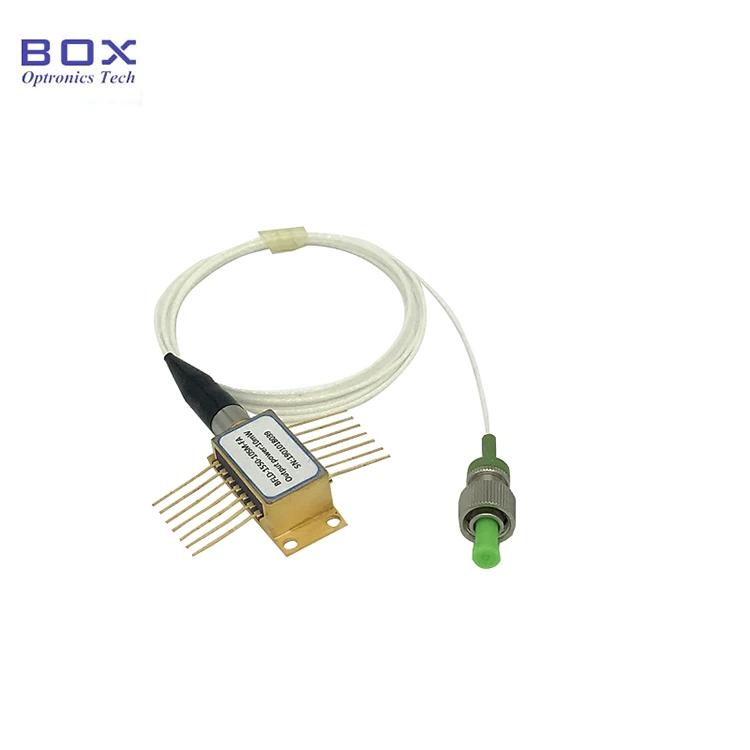

● 14-benet BTF-pakke med TEC, termistor og optisk isolator.

Produktapplikationer

● Lidar;

● Laboratoriet smalt liniebredde lyskilder og optisk test;

● Optisk fiber kommunikation;

● Optisk fiber sensor.

Produkt Detaljer

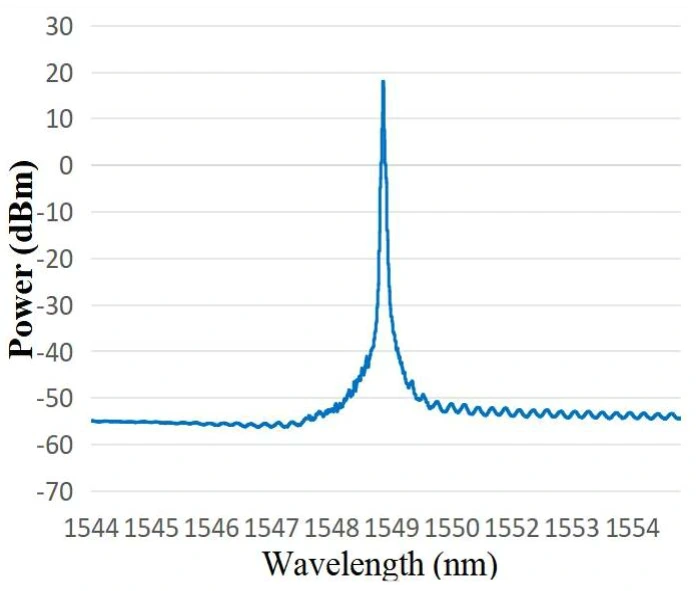

● Typisk spektrum: 1549.38nm, WL-tolerance kan være 1550+/-2nm.

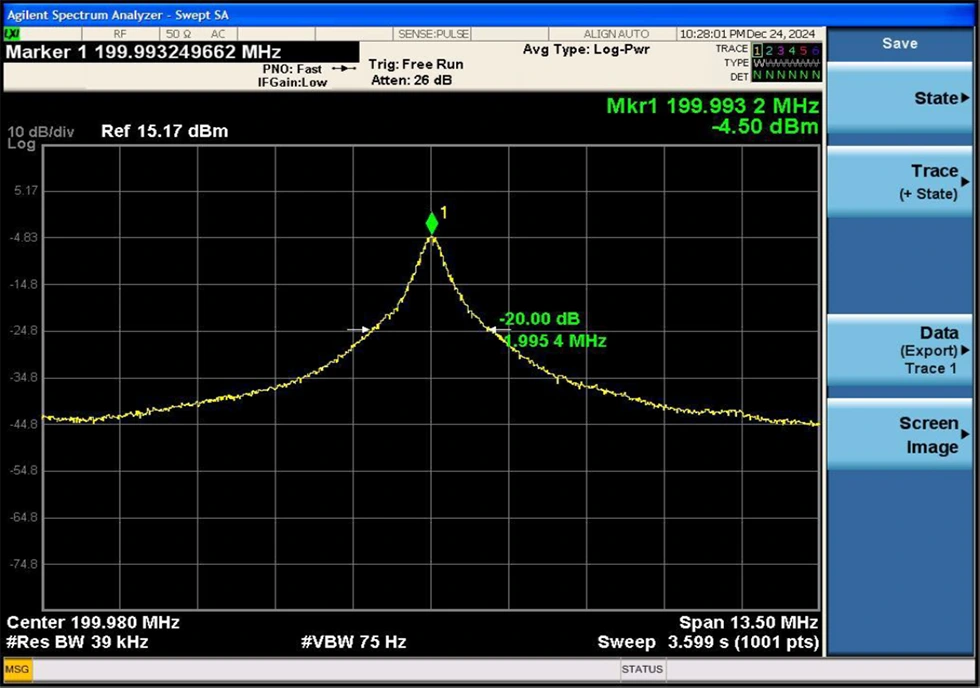

● Typisk linjebredde: 3dB spektral linjebredde <100 KHz (lig 20dB linjebredde / 20)

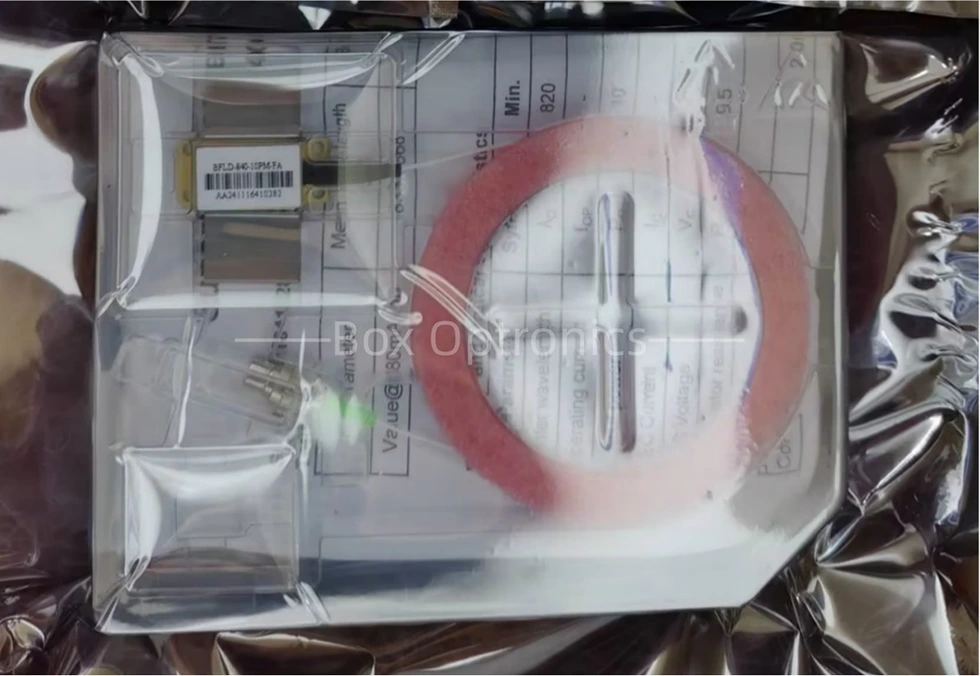

● Eksempel på pakning

*Fristående enhed; ingen indbygget driver (ekstern driver valgfri).

Bestillingsoplysninger

fx: BNLD-1550-11HSM-FA2

(Ordreinformation: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW udgangseffekt, med SM fiber, FC/APC stik, type 2 pin-out).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Noter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Kontroller stabiliteten af produktets driftskredsløb for at forhindre skader forårsaget af pulsstrømme.

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Når du bruger enheden, skal du nøje overholde driftsspændingen og aktuelle intervaller angivet i dataarket. Nøgleparametre – inklusive Ith (Tærskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspænding) og λc (centerbølgelængde) - skal refereres specifikt i testrapporten, der blev leveret på tidspunktet for forsendelsen.Bemærk: Drift ud over de absolutte maksimumværdier kan forårsage permanent skade på enheden.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
