1550nm 3kHz fiberlaser med ultrasmal linjebredde

Indholdsfortegnelse

1. Introduktion af 1550nm 3kHz fiberlaser med ultrasmal linjebredde

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Sikker betjeningsvejledning

7. Bestillingsoplysninger

8. Datablad og testark

9. Tilbudsbetingelser og betaling

10. Gennemløbstid

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Dette er en 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, der anvender erbium-doteret fiber DFB-laserhulrumsstruktur, med CW-output effekt 50/100/200/500/1000mW valgfri, 3dB båndbredde mindre end 3kHz, bølgelængde stabil uden mode hop. Det understøtter bord- og modulopbygninger med et RS232 kommunikationsinterface og overvågningssoftware til systemet integration. Velegnet til distribueret sansning og så videre.

Produkt Specifikationer

Produktegenskaber

● Spektral linjebredde ≤3 KHz;

● Helt fiber DFB resonanshulrum;

● Bølgelængde stabil uden mode hop;

● DB9 Kvinde(RS232) kommunikation for nem integration.

Produktapplikationer

● LiDAR;

● Akustisk sensorer, hydrofoner;

● Fiber Optisk distribueret sansning.

Produktdetaljer

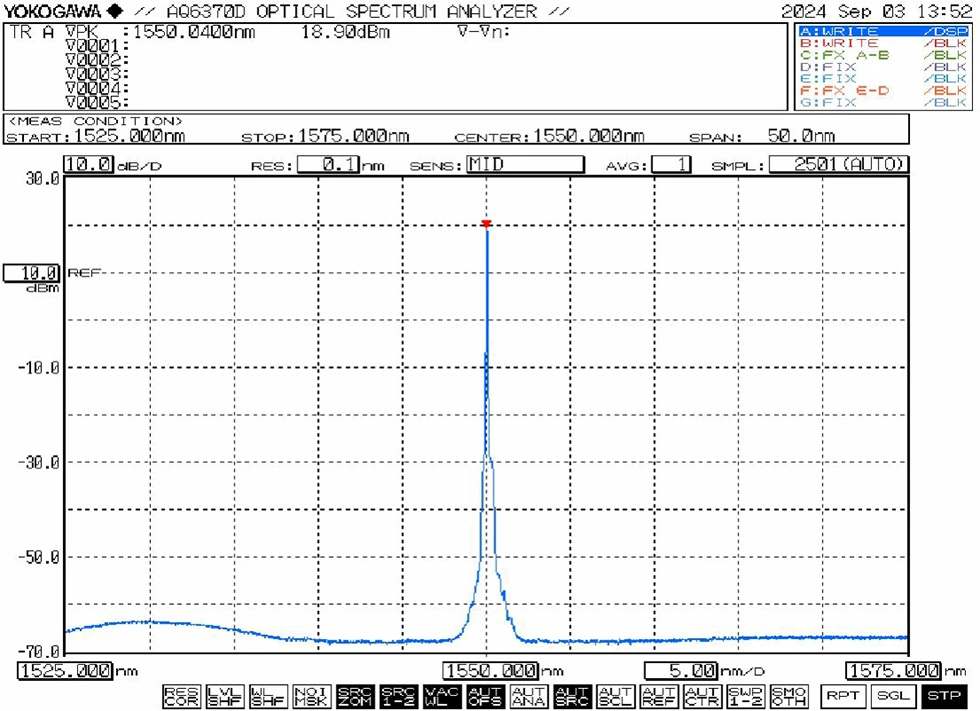

● Typisk spektrum: 1550nm

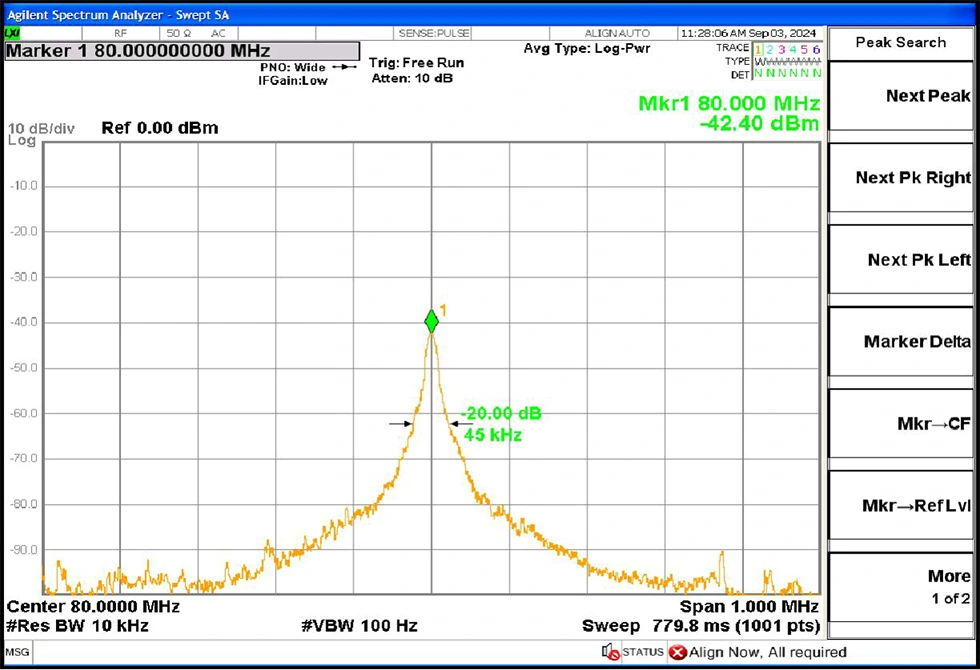

● Typisk linjebredde: 3dB spektral linjebredde≤3 KHz (lig 20dB linjebredde / 20)

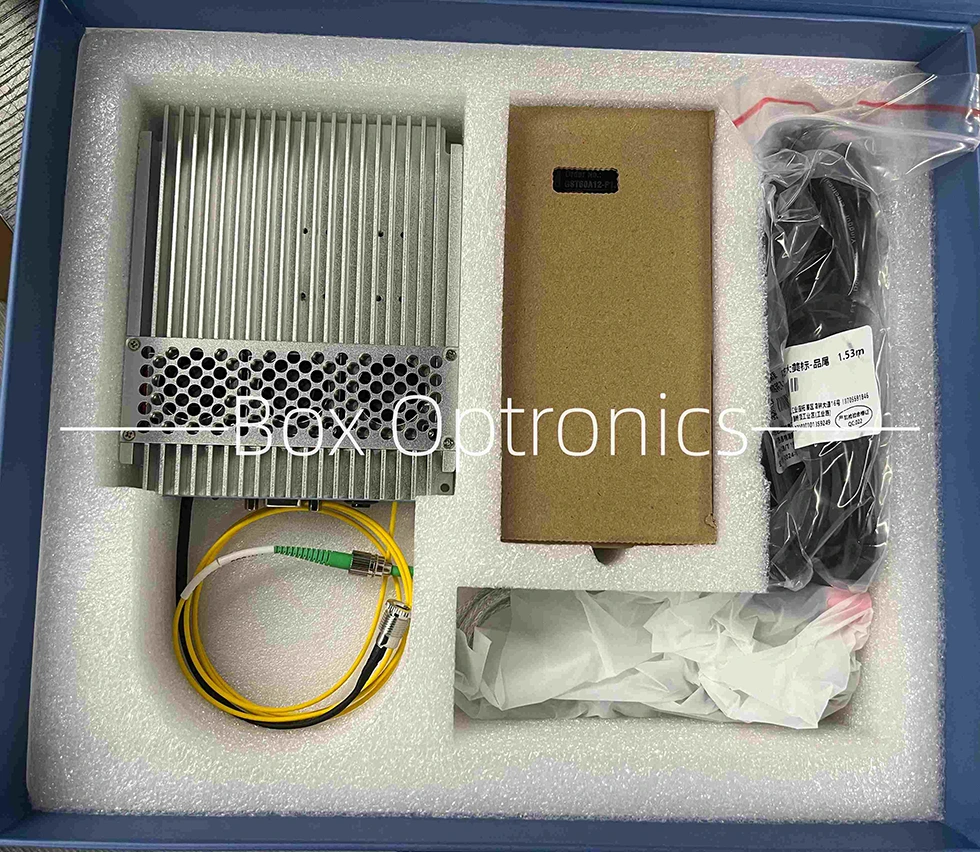

● Emballageeksempel

Betjening Trin

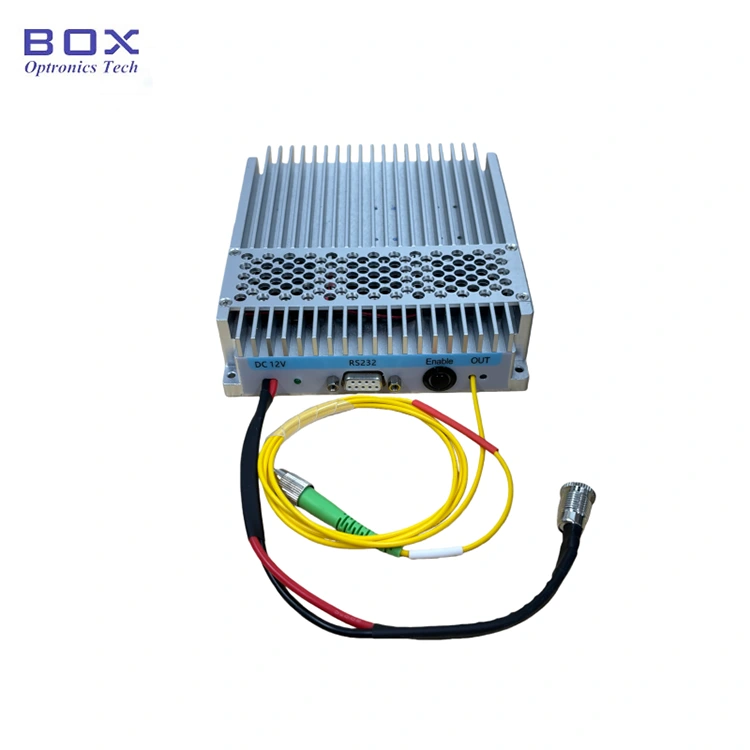

1. Udseende: Modulet inkluderer et strømstik, strømindikator, RS232 kommunikationsgrænseflade, udgangsaktiveringskontakt og laserudgangsfiberport.

2. Strøm Forsyning: Strømporten bruger en standard DC5,5×2,1mm interface. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. En U-formet stik strømkabel til tilslutning til en switch strømforsyning er tilgængelig på anmodning på købstidspunktet.

3. Tilslutning den fiberoptiske jumper: Fjern støvhætten fra fiberstik, inspicér endefladen for forurening eller beskadigelse, og sørg for renlighed før tilslutning til andre fiberenheder eller testudstyr. For højeffektmodeller, fusionssplejsning anbefales.

4. Tilslutning modulet til en værtscomputer: Brug det medfølgende USB-RS232 seriel datakabel til at forbinde modulet til computeren. Installer dedikeret seriel driver (leveret af producenten) for at muliggøre kommunikation. Uden driveren kan værtssoftwaren ikke oprette forbindelse til modulet.

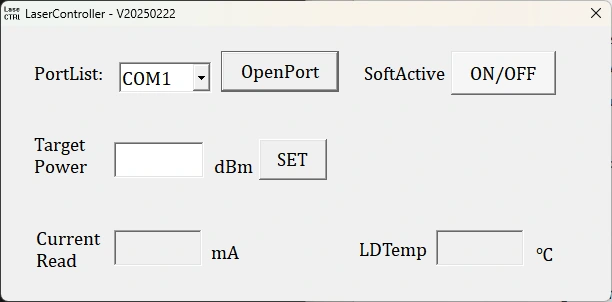

5.Software: Værtssoftwaren tillader justering af udgangseffekt og styring af laseroutput via "SoftActive" knap. Softwaren viser indstillet pumpestrøm, output strøm- og temperaturovervågningsstatus.

6.Parameterhukommelse: Indstillinger og status konfigureret via softwaren gemmes automatisk i modulets intern hukommelse. Der kræves ingen værtscomputerforbindelse, hvis parametre ikke gør det har brug for modifikation.

Bestilling oplysninger

fx: NLFL-1550-50-T-SM-M

(Ordreinformation: 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, 50mW udgangseffekt, effekt justerbar, SM fiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

1. Betjeningsnoter og vedligeholdelse-1550nm 3kHz Ultra-smal linjebredde Fiber laser

● Undgå hyppig til-/frakobling af fiberstik for at forhindre støvophobning og beskadigelse af endefladen.

● Rengør fiberstik med en fnugfri serviet og efterse med en fiber endefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. Hætte ubrugte stik med støvhætter.

● Opbevar udstyret i et tørt, fugtfrit miljø.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
