1310nm SLD bredbåndslyskilden leverer stabil, lavkohærens bredbåndsemission med en spektral bredde på typisk >30nm og udgangseffekt tilgængelig ved 1/3/10/15mW. Dens SMF-28e- eller PM-fiberkobling, lave spektrale krusninger og kompakte pakke gør den ideel til fiberoptisk registrering, OCT-billeddannelse og præcisionsoptiske målinger. Denne SLD bredbåndslyskilde er optimeret til optisk kommunikation, biomedicinsk billeddannelse og testapplikationer af optiske fibre.
|
Parametre |
Enhed |
Værdi |
Note |
|
Driftsbølgelængde |
nm |
1310 |
±20 |
|
Udgangseffekt |
mW |
1/3/10/15 |
Kan tilpasses |
|
Båndbredde |
nm |
>30 |
|
|
Optisk isolator |
dB |
Med |
|
|
Kortsigtet stabilitet |
dB |
≤±0,02/15 min |
|
|
Langsigtet stabilitet |
dB |
≤±0,05/8 timer |
|
|
Fiberstik |
- |
FC/APC |
|
|
Fiber type |
- |
SMF-28e/PM Fiber |
|
|
Demens
|
mm |
195(B)×220(D)×120(H) |
Bordplade |
|
70(B)×90(D)×18(H) |
modul |
||
|
125(B)×150(D)×20(H) |
modul |
||
|
Strømindgang
|
V |
AC 110~240V |
Bordplade |
|
DC 5V/4A |
modul |
||
|
Kommunikationsgrænseflade |
- |
DB9 hun(RS232) |
|
|
Driftstemperatur |
℃ |
-5 ~ +55 |
|
|
Opbevaringstemperatur |
℃ |
-40 ~ +85 |
|
● 1/3/10/15mW Flere effektniveauer tilgængelige for at passe til forskellige behov;l
● Bredt spektrum;
● Lav spektral krusning;
● Tilpasset pakke og størrelse.
● Fiberoptisk registrering;
● Medicinsk billeddannelse;
● Præcisionsmåling;
● Test af optisk fiberenhed.

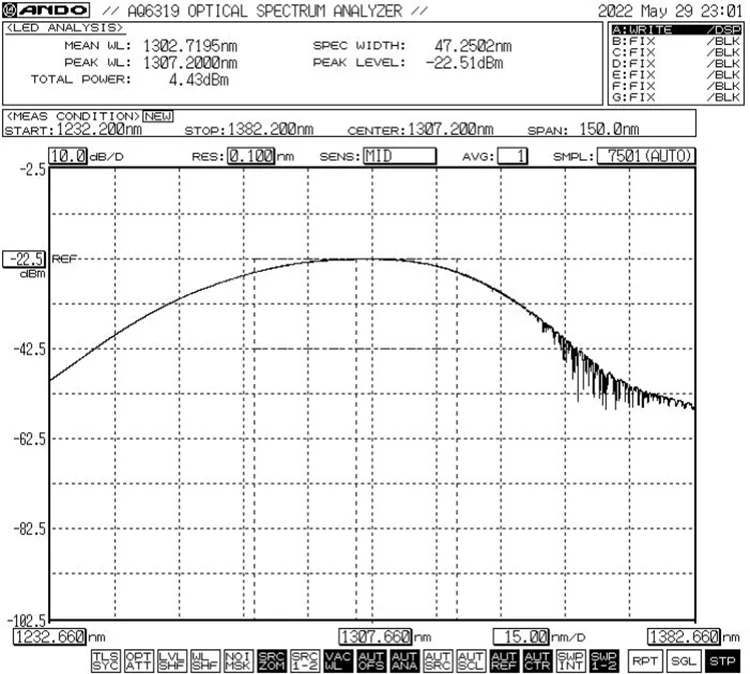

● Spektral reference: -3dB Båndbredde Min.30nm

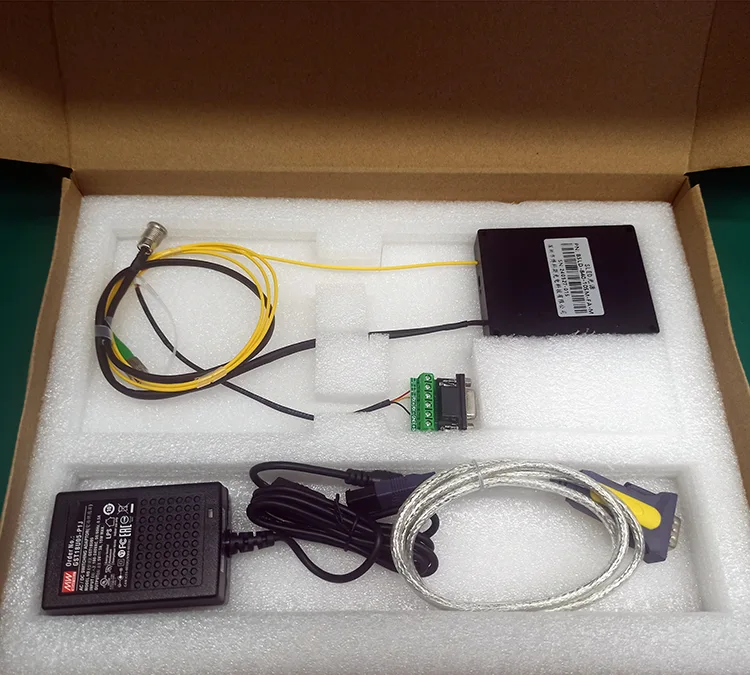

● Standard tilbehør
|
|
Tilbehør |
Mængde |
|
1 |
Lyskilde (modulvært) |
1 |
|
2 |
USB-RS485 DB9 datakabel |
1 |
|
3 |
Grønt portkabel |
1 |
|
4 |
Strømadapter (valgfrit) |
1 |
|
5 |
Produkt test rapport |
1 |
|
Parametre |
Enhed |
Værdi |
Note |
|
Driftsbølgelængde |
nm |
1310 |
±20 |
|
Udgangseffekt |
mW |
1/3/10/15 |
Kan tilpasses |
|
Båndbredde |
nm |
>30 |
|
|
Optisk isolator |
dB |
Med |
|
|
Kortsigtet stabilitet |
dB |
≤±0,02/15 min |
|
|
Langsigtet stabilitet |
dB |
≤±0,05/8 timer |
|
|
Fiberstik |
- |
FC/APC |
|
|
Fiber type |
- |
SMF-28e/PM Fiber |
|
|
Demens
|
mm |
195(B)×220(D)×120(H) |
Bordplade |
|
70(B)×90(D)×18(H) |
modul |
||
|
125(B)×150(D)×20(H) |
modul |
||
|
Strømindgang
|
V |
AC 110~240V |
Bordplade |
|
DC 5V/4A |
modul |
||
|
Kommunikationsgrænseflade |
- |
DB9 hun(RS232) |
|
|
Driftstemperatur |
℃ |
-5 ~ +55 |
|
|
Opbevaringstemperatur |
℃ |
-40 ~ +85 |
|
fx: BSLD-1310-10SM-FA-M
(Ordreinformation: SLD Bredbåndslyskilde 1310nm, 10mW udgangseffekt, SM-fiber, med FC/APC-stik, modulpakke).
● Vilkår for tilbud
(1) EXW
(2) DAP
(3) Andet
● Betalingsbetingelser
PayPal og T/T er tilgængelige.
Trin 1. Udpakning: Inden montering kontrolleres, om alt tilbehør er komplet.
Trin 2. Strømforsyning: Forbundet til en DC-switchende strømforsyning eller en reguleret strømforsyning, der opfylder deres strømforsyningskrav. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. (Strømadapter leveres i henhold til lokale spændingsstandarder.)
Trin 3. Tilslutning af udgangsfiber: Åbn støvhætten ved fiberstikket eller -flangen, kontroller fiberendefladen, og tilslut fiberen eller splejs fiberen til den enhed eller strømmåler, der skal testes, efter at have bekræftet, at der ikke er nogen forurening og skade.
Setp4. Tilslut til værtscomputeren: Brug det grønne portkabel og USB-RS485 DB9-datakablet til at forbinde SLD Broadband Light Source 1310nm og computeren; computeren skal først installere en dedikeret seriel portdriver for at identificere USB-RS485 seriel port datakabel, ellers kan værtscomputersoftwaren og lyskildemodulet ikke tilsluttes og kommunikeres korrekt. Spørg venligst Box Optronics efter driveren.

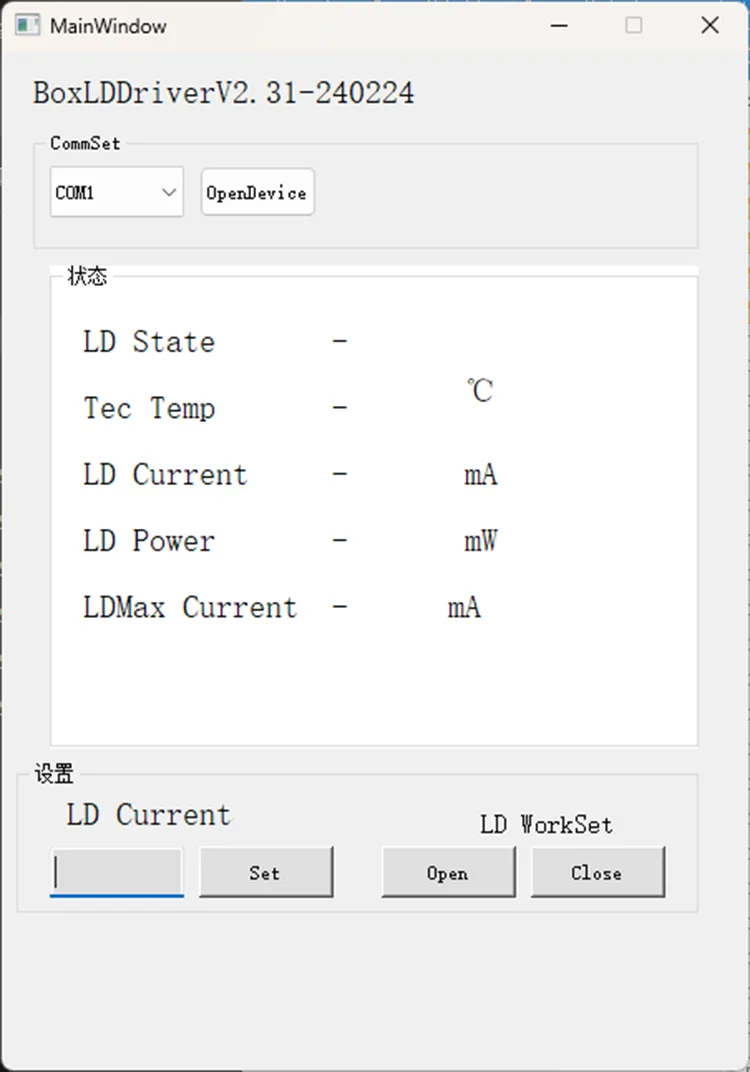

Trin 5. Kontrolsoftware: Box Optronics leverer den serielle kommando eller pc-software til at styre LD-strømmen af SLD Broadband Light Source 1310nm. Vælg den korrekte port, indstil strømmen, og klik derefter på knappen Åbn. (For at undgå beskadigelse skal du øge drevstrømmen langsomt ved første drift. Tilfør ikke fuld strøm med det samme.)
Trin 6. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.
● Rengør fiberstik med en fnugfri klud og efterse med en fiberendefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket af støvhætter.
● Undgå hyppig tilslutning/frakobling af fiberstik for at forhindre støvophobning og beskadigelse af endefladen.
● Tag venligst forholdsregler mod fugt, støv og korrosion; opbevares på et tørt sted.

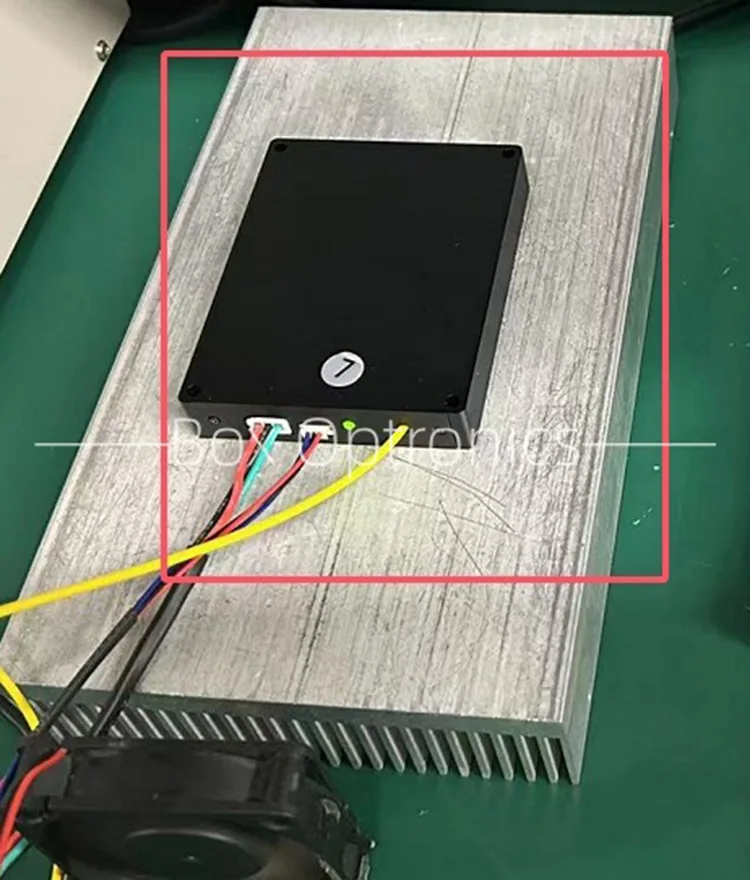

● Ved langvarig brug skal den placeres på en køleplade.
● Garantiperiode:
Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.
● Udelukkelser fra gratis garanti:
I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:
(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.
(2) Fejl på grund af forkert betjening af brugeren.
(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.
(4) Uautoriseret adskillelse, ændring eller reparation.
(5) Ændrede eller ufuldstændige garantimærkater på huset.
(6) Skader eller tab under transport.
