Micro-Module C-bånd Erbium-doteret Fiber Booster forstærker

Indholdsfortegnelse

1. Introduktion af Micro-Module C-bånd Erbium-doteret Fiber Booster forstærker

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Bestillingsoplysninger

7. Datablad

8. Tilbudsbetingelser og betaling

9. Gennemløbstid

10. Betjeningstrin

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

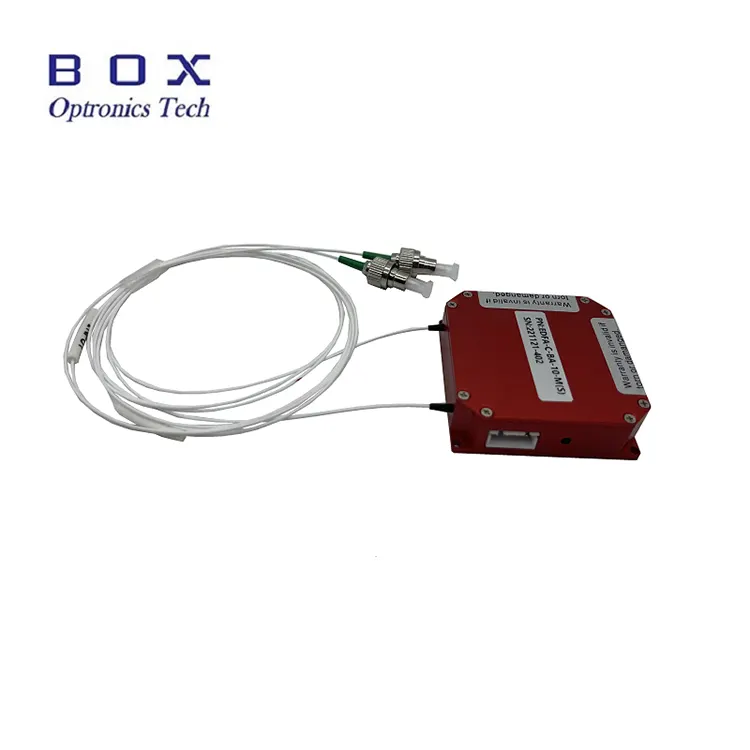

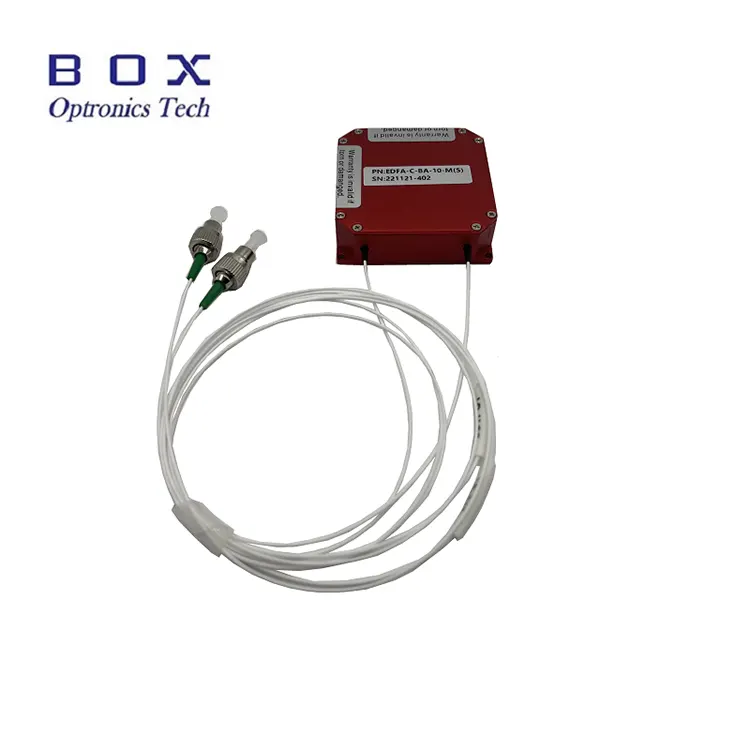

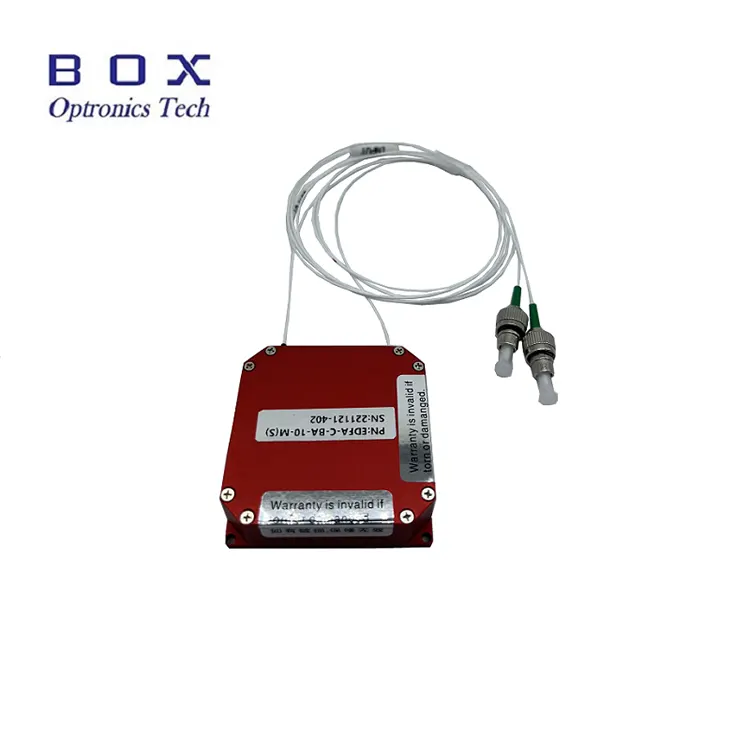

Micro-Module C-bånd Erbium-doteret Fiber Booster Forstærkere er designet til applikationer i begrænsede rum. Målene er 50(B)×50(D)×15(H)mm eller 45(B)×65(D)×10(H)mm valgfri. Det kan de være bruges til effektforstærkning af lasersignaler i C-båndet 1530~1565nm bølgelængdeområde. De har en 10/13/17/20/23dBm høj effekt og lav støj. A seriel kommunikationsport og strømkabel leveres til pc-drift. Hvornår Brug disse moduler, sørg for, at fiberendefladen er ren, vær opmærksom på laser inputbegrænsninger og tage de nødvendige lasersikkerhedsforanstaltninger.

Produkt Specifikationer

Produkt Funktioner

● Bredt bølgelængdeområde-1530~1565nm;

● Subminiature design;

● Lav støj <5dB;

● RS232/TTL kontroltilstand.

Produkt Ansøgninger

● Optisk fiber kommunikation;

● Optisk fiber sensor;

● Fiber laser.

Produkt Detaljer

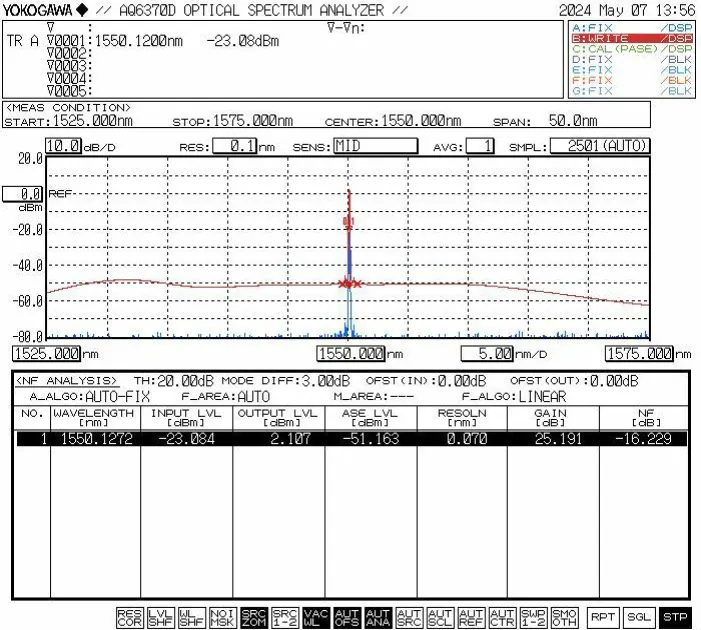

● Typisk karakteristisk kurve

● Kommunikationspindefinition (fra venstre mod højre: 1 til 4):

Kommunikationsniveauet overholder TTL-standarder. En TTL-RS232 niveaukonvertering er påkrævet for tilslutning til en computer.

Bestillingsoplysninger

fx: EDFA-BA-C-23-SM-MIC

(Ordreinformation: Micro-Module C-band Erbium-doteret Fiber Booster Amplifier, 23dBmoutput effekt, med SMF-28efiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad

Datablad

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det være hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Trin

Trin 1.Udpakning og montering

Kontroller, at alt tilbehør er komplet inden montering.

Trin 2. Tilslutning af strømforsyning og fiber Patch ledninger

Tilslut strømforsyningen; tilslut signallyset til indgangen

Trin 3. Tænd for forstærkeren

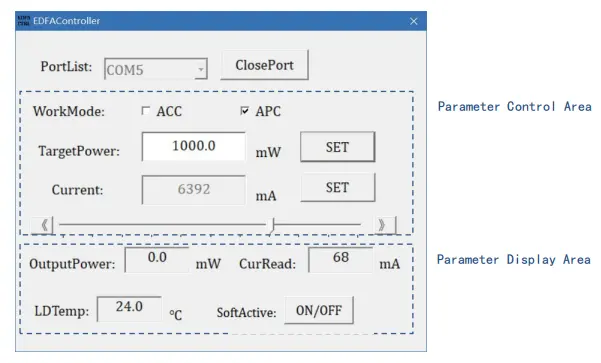

Turn on the amplifier power. Note: The operating current and gain værdier er parametrene indstillet af værtscomputeren ved sidste nedlukning, og kan modificeres via software, hvis det er nødvendigt.Det er strengt forbudt at tilslutte el frakobl fiberstik, mens laseren er i drift.

Setp4.Shutdown

Tag strømkablet ud efter brug.

Betjeningsnoter og Vedligeholdelse

● Afbryd ikke strømforsyningen direkte, mens forstærkeren er i drift.

● Hold fiberstik fri for støv for at forhindre afbrænding af fiberen konnektorens endeflade. Rengør fiberstikket med støvfrit linsepapir inden tilslutning, inspicér den med en fiberendefladeinspektør, og tilslut den via flange only after confirming cleanliness. Otherwise, the fiber connector end face may be burned when the laser is turned on. Ensure laser-free operation when forbindelsesflanger, og sæt fiberstøvhætter på, når de ikke er i brug.

● Hold udstyret tørt og opbevar det på et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
