C-bånd Erbium-doteret Fiber Booster Forstærker

Indholdsfortegnelse

1. Introduktion af C-bånd Erbium-doteret Fiber Booster Forstærker

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Bestillingsoplysninger

7. Datablad og testark

8. Tilbudsbetingelser og betaling

9. Gennemløbstid

10. Betjeningstrin

11. Betjeningsnoter og Vedligeholdelse

12. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

C-bånd Erbium-doterede Fiber Booster Forstærkere er designet til applikationer inden for optisk kommunikation, fiberoptisk sensing, CATV, og laboratorieforskning. De har et bredt bølgelængdeområde, høj effekt og lav støj, med både ACC og APC driftstilstande. En seriel kommunikationsport og strømkabel medfølger til plug-and-play-drift. Kommandoer er tilgængelig for nem integration i kundesystemer. Multipel udgangseffekt indstillinger fra 15 til 26 dBm er tilgængelige, med single-mode og polarisationsvedligeholdende fibermuligheder. Et års garanti er inkluderet. Hvornår Brug disse moduler, sørg for, at fiberendefladen er ren, vær opmærksom på laser inputbegrænsninger og tage de nødvendige lasersikkerhedsforanstaltninger.

Produkt Specifikationer

Produktegenskaber

● Bredt bølgelængdeområde;

● Høj udgangseffekt;

● Lav støj;

● DB9 Kvinde(RS232) kommunikation for nem integration.

1. Produktapplikationer-C-bånd Erbium-doteret Fiber Booster forstærker

● Optisk fiber kommunikation;

● Optisk fiber sensor;

● Fiber laser.

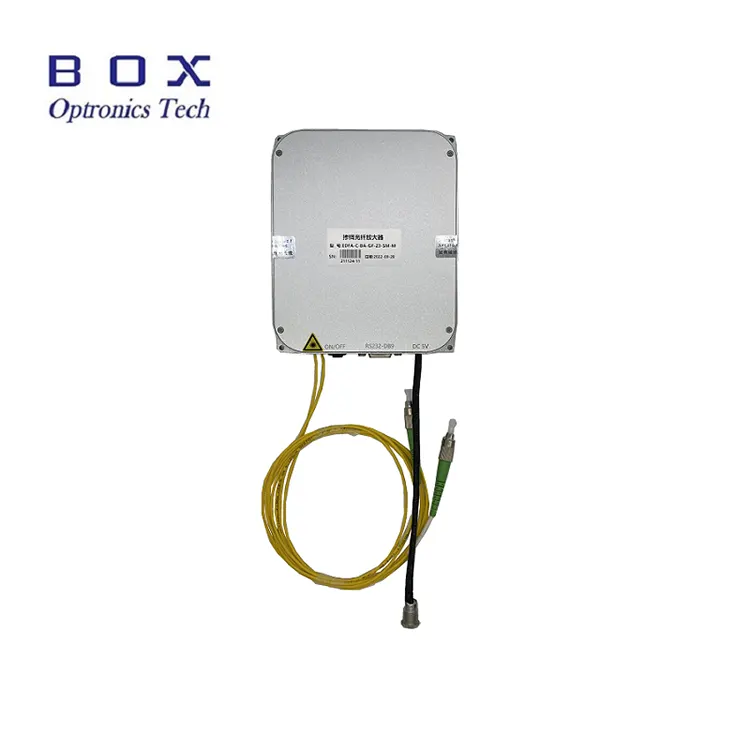

Produkt Detaljer

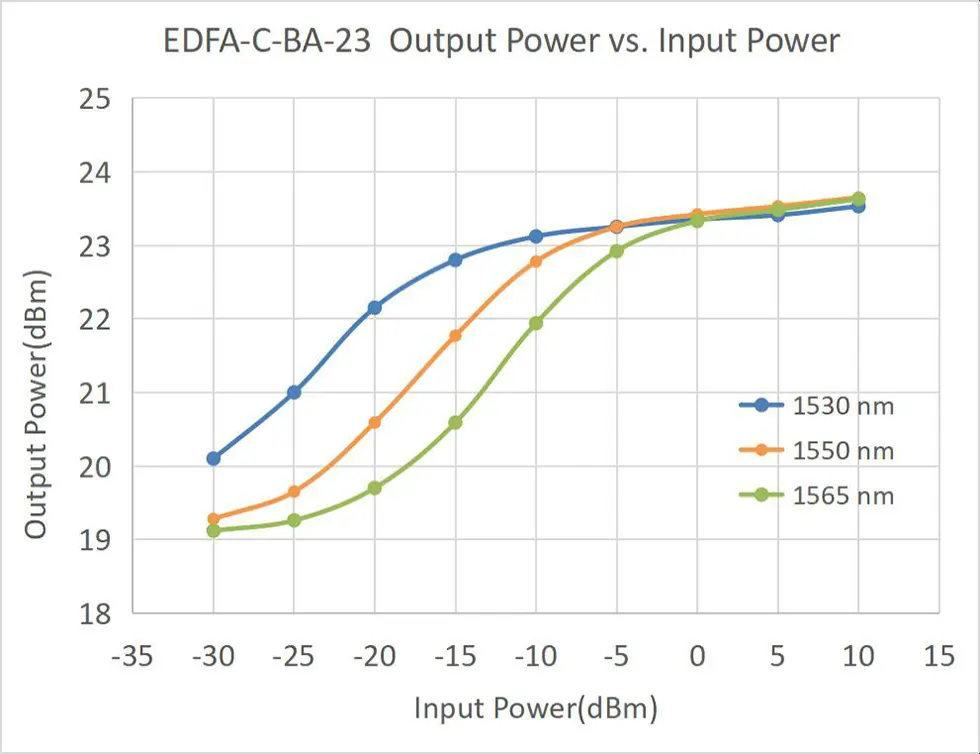

● Typisk karakteristisk kurve

● Standard tilbehør

Bestilling oplysninger

fx: EDFA-C-BA-23-SM-M

(Bestillingsinformation: C-bånd Erbium-doteret Fiber Booster Amplifier, 23dBmoutput effekt, med SMF-28efiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det være hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjening Trin

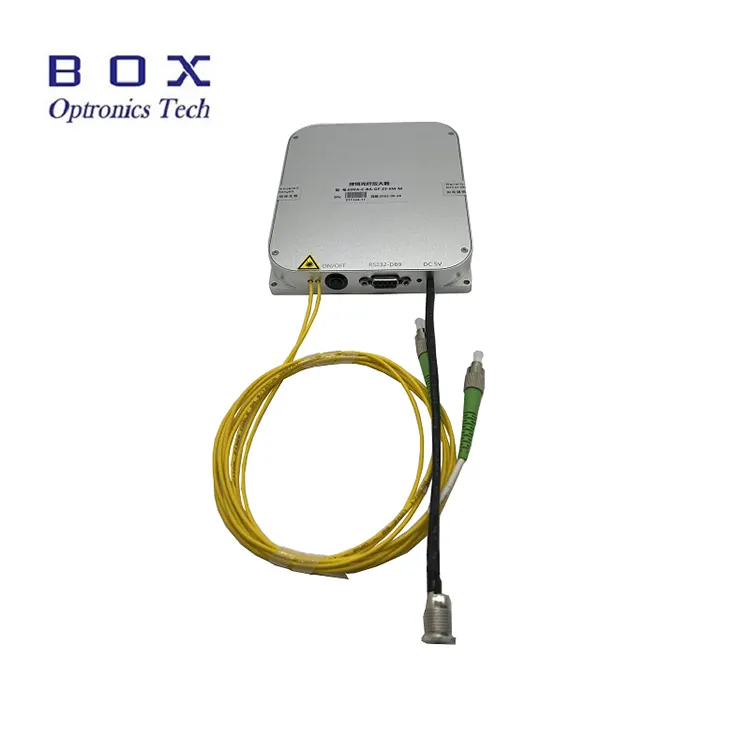

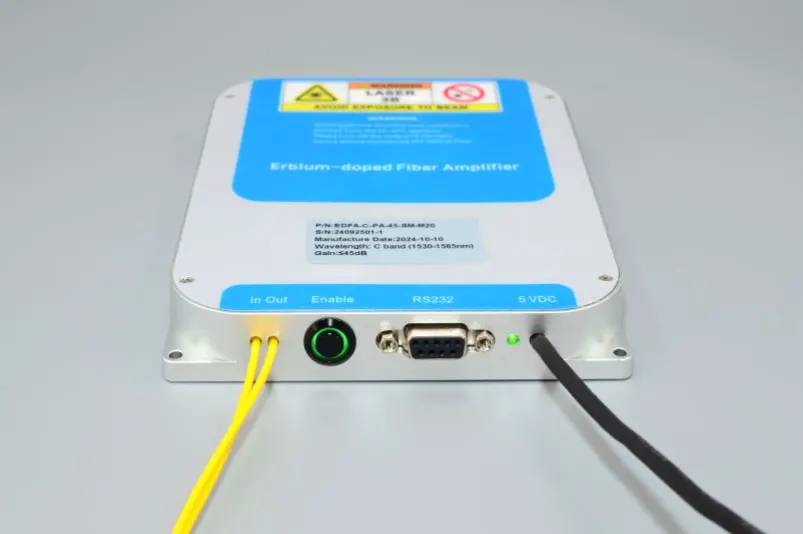

Trin 1. Udseende: Forsiden af EDFA er sekventielt udstyret med input og output optiske fibre, en optisk forstærkning output aktivering switch, en værtscomputer kommunikation interface (standard RS232 DB9), en strømindikatorlampe og en netledning (standard DC 5V).

Trin 2. Strømforsyning: Strømmen porten er standard DC5,5×2,1mm strøm interface, og en matchende DC5V DC-strømadapter vil blive leveret, når produktet forlader fabrikken. Tilslutningsmetoden mellem strømadapteren og EDFA-modulet er vist i figuren nedenfor. Sørg for at bruge original matchende strømadapter. Brug af en upassende strømadapter vil forårsage, at EDFA ikke fungerer korrekt eller beskadige EDFA. En U-formet stik strømforsyning linje kan også leveres for brugere at forbinde til en skifte strømforsyning, men det bør foreslås på forhånd under indkøb.

Trin 3.Tilslutning af fiberjumpere: Åben støvhætten på det optiske fiberstik, kontroller fiberendefladen og bekræft, at der ikke er nogen forurening og skade, før du tilslutter anden optik fiberenheder eller testudstyr. Til outputfiberen fra højeffekt EDFA model, anbefales det at bruge fusionssplejsningsmetoden til forbindelse.

Setp4. Varmeafledning: Dette erbium-doteret fiberforstærkermodul genererer en vis mængde varme. Den undersiden af forstærkeren (siden uden tekst) skal være tæt kontakt med kølepladen, varmeafledningsfinnen eller metaloverfladen ved bunden af brugerens chassis. Det anbefales at opnå passende luftkøling en god varmeafledningseffekt. Det anbefalede optimale arbejdsmiljø temperaturen er -5 ~ +35 ℃. Når den omgivende temperatur overstiger 50 ℃ forstærkeren i standby-tilstand vil ikke starte. Når den omgivende temperatur overstiger 55 ℃ forstærker i funktionstilstand vil automatisk stoppe laseroutput og gå ind standby-tilstand for selvbeskyttelse. Når den omgivende temperatur falder til 50 ℃, vil forstærkeren automatisk genoptage output.

Trin 5. Optisk indgang: Denne erbium-doterede fiberforstærker har ingen tærskelværdi krav til den optiske inputsignaleffekt. Når den gennemsnitlige effekt af optisk inputsignal reduceres til næsten nul effekt, vil forstærkeren stadig opretholde arbejdstilstanden, og udgangsporten vil have spontan emission output. Dog for at opnå en mere ideel forstærkningseffekt og signal-til-støj forhold, anbefales det at kontrollere den optiske inputeffekt inden for effekten område beskrevet i testarket eller produktspecifikationen.

Trin 6. Host Computer Control: Denne forstærker er et modulært produkt og skal kombineres med dedikeret værtscomputersoftware til at justere og overvåge arbejdstilstand og driftsparametre for EDFA. Brugerens computerbehov for at installere USB-232 seriel port driver programmet og EDFA værtscomputer kontrolsoftware leveret af vores virksomhed. USB-232 seriel port driver programmet skal være installeret, ellers kan værtscomputersoftwaren ikke oprette forbindelse og kommunikere med EDFA-modulet normalt. Det skal bemærkes, at USB-232 seriel port driverprogram bør være i overensstemmelse med den faktiske USB-232 seriel port kabel brugt. Softwareversionsnummeret på EDFA-værtscomputeren softwaren skal være i overensstemmelse med softwareversionsnummeret, der er registreret på produkttestark.

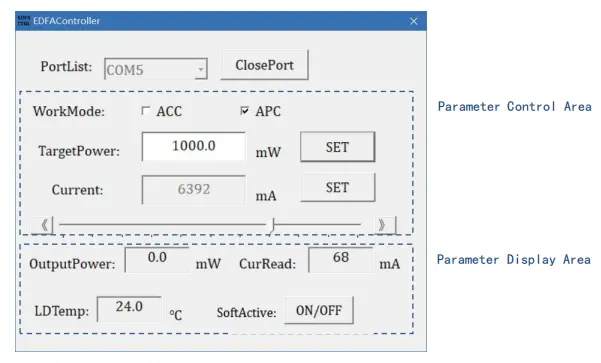

Trin 7. Værtscomputersoftwaregrænseflade: De oplysninger, der kan vises af værtscomputersoftwaren inkluderer forstærkerens arbejdstilstand, optisk udgangseffektmålværdi, pumpelaser aktuelle målværdi og temperaturovervågningsstatus.

Trin 8. Specifik betjening: Efter start af værtscomputersoftwaren, vælg først den korrekte serielle port nummer i serielportsekvensen PortList, skal du klikke på knappen OpenPort for at åbne den serielle port. På dette tidspunkt vises vinduerne Current Read og LDTemp modulets arbejdsstrøm og pumpetemperatur. Indtast målet optisk strømværdi i TargetPower-vinduet, og klik på knappen SET. Hvornår knapkontakten på EDFA-modulet og SoftActive-knapkontakten på software er begge tændt, indstillingen træder i kraft, og EDFA har optisk udgangseffekt.

Trin 9. Kontroltilstand: Standardmodellen af denne fiberforstærker understøtter to arbejdstilstande, automatisk strømstyring tilstand (ACC-tilstand) og automatisk strømstyringstilstand (APC-tilstand). Du kan skifte mellem disse to arbejdstilstande gennem indstillingen WorkMode. Ved skift, Bemærk, at du først skal slukke for aktivknappen. (* En eller anden forstærker modeller understøtter kun ACC-tilstand, såsom EDFA-C-PA). Indtast pumpen i ACC-tilstand aktuelle værdi i Current-vinduet, og klik på knappen SET, eller træk direkte venstre og højre skyder for at indstille pumpens aktuelle værdi. I APC-tilstand skal du indtaste den optiske målværdi i TargetPower-vinduet, og klik på SET knappen.

Trin 10. Outputaktivering: Når Aktiver knapkontakt på forsiden af modulet og SoftActive-knappen tænde for softwaren er begge tændt, indstillingen træder i kraft og forstærkeren har laserudgang, og LASER-indikatoren er tændt. Tænd/sluk knappen vil blive vist i rødt. OutputPower i parameterovervågningen område viser den aktuelle faktiske optiske udgangseffekt, CurRead viser strømmen pumpestrøm, og LDTemp viser den interne temperatur.

Trin 11. Lukning: Sluk først for ON/OFF knapkontakt på siden af forstærkeren og SoftActive-knappen tænd for softwaren, klik på ClosePort for at lukke den serielle port, og derefter luk softwaren.

Trin 12. Parameterhukommelse: Mode og parametre indstillet af kontrolsoftwaren vil automatisk blive gemt inde i EDFA-modul og har funktionen som power-off hukommelse. Hvis der ikke er behov for det ændre EDFA-parametrene, er det ikke nødvendigt at oprette forbindelse til værtscomputeren når du bruger det igen.

Betjeningsnoter og Vedligeholdelse

● Ved opstart skal du først bekræfte, at strømafbryderen og nøgleafbryderen er slukket, og tilslut derefter strømforsyningen. Når du lukker ned, først sluk for nøglekontakten, og afbryd derefter strømforsyningen efter udgangen indikatorlyset slukker. Afbryd ikke strømforsyningen direkte, når EDFA virker.

● Det anbefales ikke at indsætte og frakoble udgangen ofte fiberstik for at undgå støvforurening, hvilket kan føre til øget indføringstab eller brænding af fiberkonnektorens endeflade.

● Rengør fiberstik med en fnugfri serviet og efterse med en fiber endefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå forbrænding af endefladen. De fiberoptiske stik skal være dækket med støvhætter.

● Hvis udgangsfiberen skal tilsluttes en anden fiber, er det anbefales at bruge en fusionssplejser.

● Tag venligst forholdsregler mod fugt, støv og korrosion; butik på et tørt sted.
