C-bånd Erbium-doteret Fiber In-Line forstærker

Indholdsfortegnelse

1. Introduktion af C-bånd Erbium-doteret Fiber In-Line forstærker

2. Teknisk Specifikationer

3. Produktegenskaber

4. Typiske anvendelser

5. Produktdetaljer

6. Bestillingsoplysninger

7. Datablad og testark

8. Tilbudsbetingelser og betaling

9. Gennemløbstid

10. Betjeningsnoter og Vedligeholdelse

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

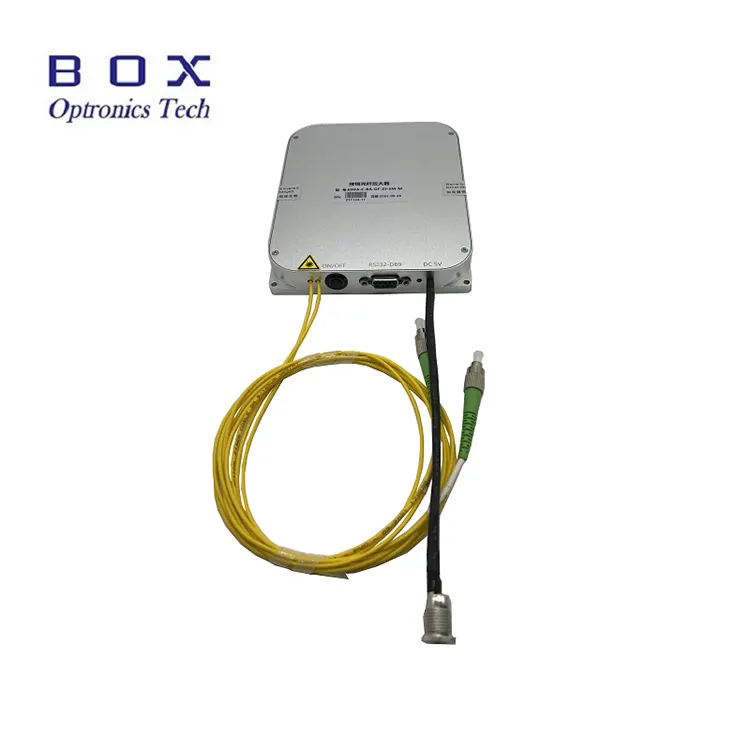

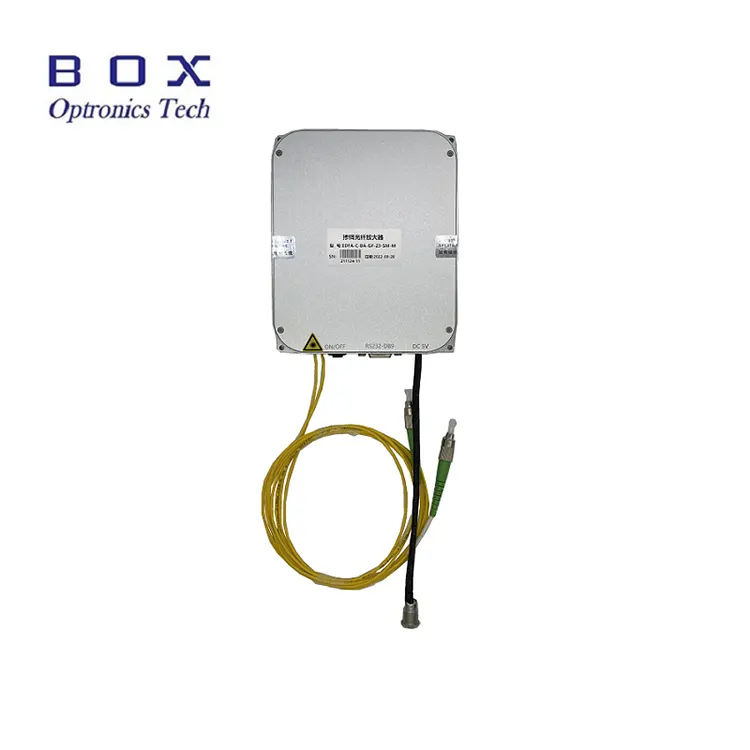

C-bånd Erbium-doterede Fiber In-Line forstærkere er designet til linjerelæ i fiberlaser- eller fiberkommunikationssystemer. Det kan de bruges til effektforstærkning af lasersignaler i C-båndet 1530~1565nm bølgelængdeområde. De har en 15/17/20/23/25/26dBm høj effekt og lav støj. Der medfølger ros og software til pc-betjening. Når du bruger disse moduler, sørg for, at fiberendefladen er ren, vær opmærksom på laserinput begrænsninger og tage de nødvendige lasersikkerhedsforanstaltninger.

Produkt Specifikationer

Produkt Funktioner

● Bredt bølgelængdeområde-1530~1565nm;

● Høj gevinst faktor;

● Lav støj <5,5dB;

● Høj udgangseffekt 15/17/20/23/25/26dBm valgfri.

Produkt Ansøgninger

● Optisk fiber kommunikation;

● Optisk fiber sensor;

● Fiber laser.

Produkt Detaljer

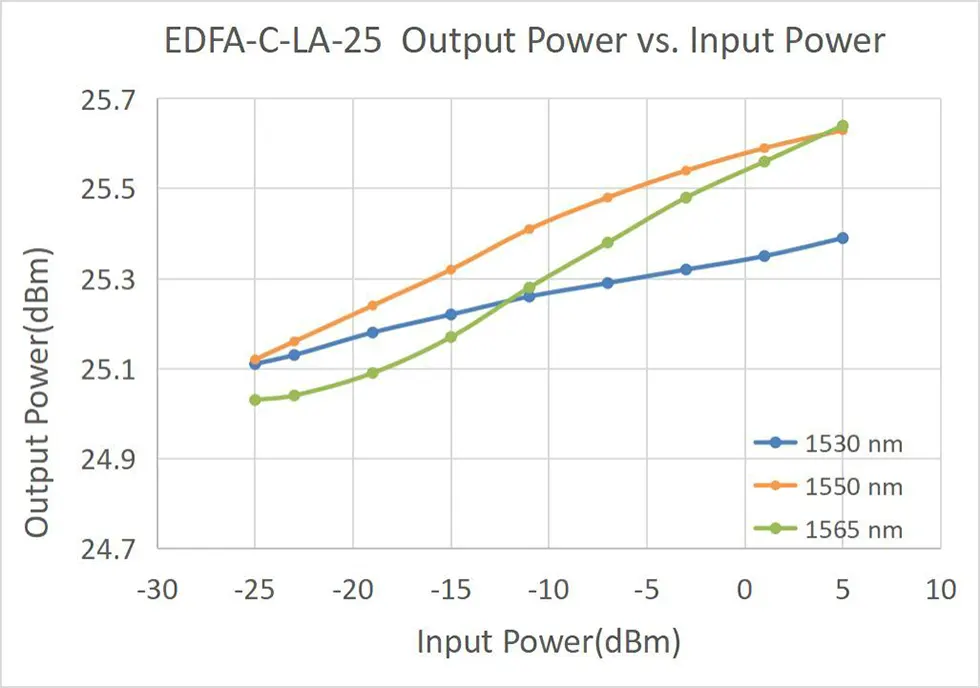

● Typisk karakteristisk kurve

Bestillingsoplysninger

fx: EDFA-LA-C-15-SM-M

(Ordreinformation: C-bånd Erbium-doteret Fiber In-Line Forstærker, 15dB udgangseffekt, med SMF-28efiber, modulpakke).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

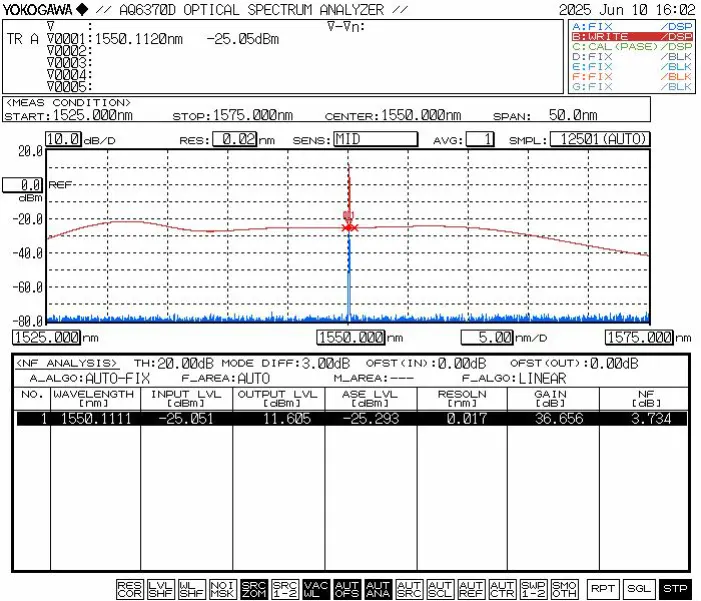

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10-15 arbejdsdage at producere. (Hvis der er nogle på lager, vil det være hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter og Vedligeholdelse

● For single-mode fibre (Hi-1060, PM980, G652D, PM1550 osv.), teoretisk effekttolerance for kontinuerligt lys er ca. 200mW, når endefladen er ren. Derfor kan EDFA-modeller med udgangseffekt <200mW forbinde deres output fiberstik til andre single-mode fiberenheder via bevægelige adaptere (fiberflanger).

● Afbryd ikke strømforsyningen direkte, mens forstærkeren er i drift.

● Hold fiberstik fri for støv for at forhindre afbrænding af fiberen konnektorens endeflade. Rengør fiberstikket med støvfrit linsepapir inden tilslutning, inspicér den med en fiberendefladeinspektør, og tilslut den via flange først efter bekræftelse af renlighed. Ellers kan fiberforbindelsens endeflade evt blive brændt, når laseren tændes. Sørg for laserfri drift, når forbindelsesflanger, og sæt fiberstøvhætter på, når de ikke er i brug.

● Hyppig til-/frakobling af udgangsfiberstik er ikke anbefales, da det kan forårsage støvforurening, øget tab af indføring eller afbrænding af fiberkonnektorens endeflade.

● Hold udstyret tørt og opbevar det på et tørt sted.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
