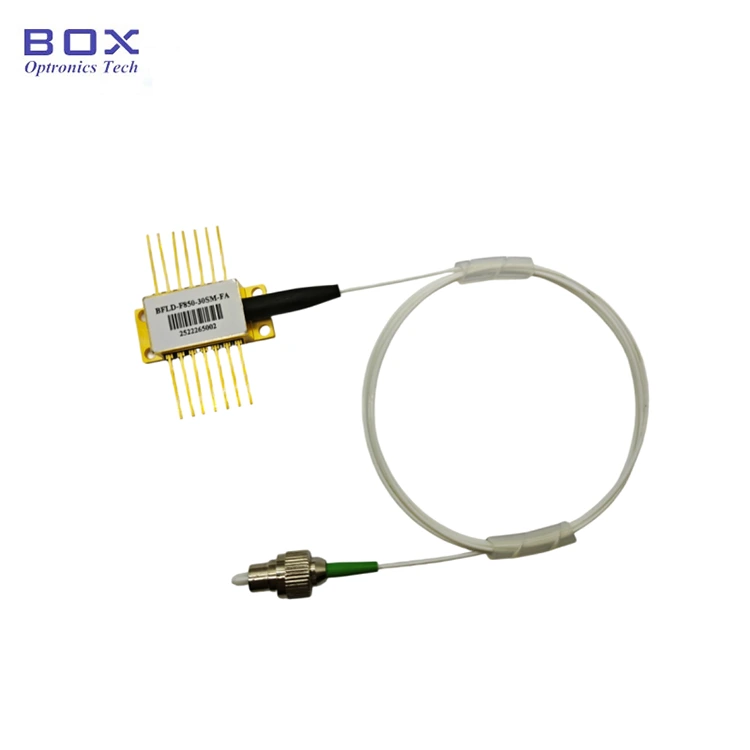

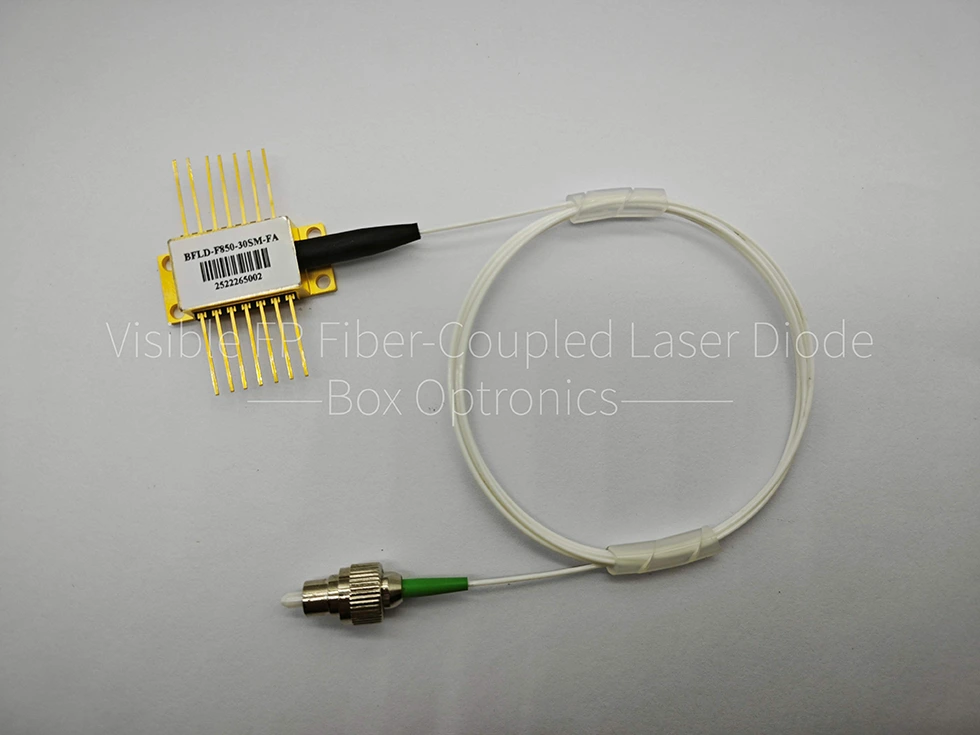

850nm FP Butterfly Laser Diode

Indholdsfortegnelse

1. Introduktion af 850nm FP Butterfly Laser Diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

850nm FP Butterfly Laser Diode har en udgangseffekt på op til 30mW, god strålekvalitet for effektiv kobling med optiske fibre og andre optiske komponenter og integrerer en termoelektrisk køler (TEC), overvågning af PD og en termistor. Den er velegnet til felter såsom kort rækkevidde optisk kommunikation og fiberføling.

Produkt Specifikationer

Produktegenskaber

● SM Hi780 fiber pigtail;

● Høj udgangseffekt op til 30mW;

● 14-benet BTF-pakke med TEC, termistor og overvåge PD.

Produktapplikationer-850nm FP Butterfly Laser diode

● Optisk kortdistance Kommunikation;

● Laboratorie lyskilder og optisk test;

● Biologisk billeddannelse;

● Optisk fiberføling.

Produktdetaljer

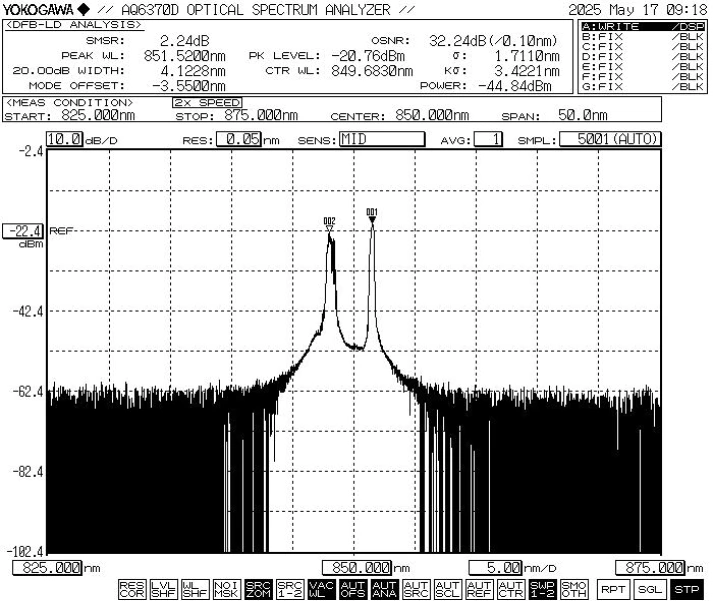

● Typisk spektrum: 850nm, WL-tolerance +/-10nm.

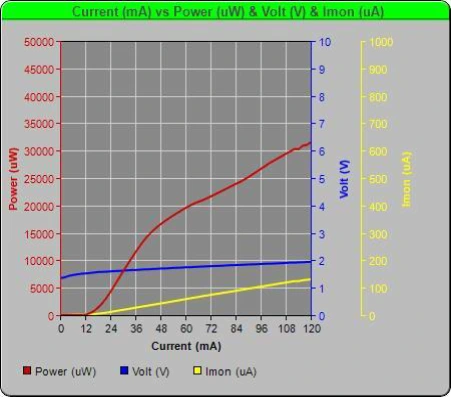

● PIV-850nm 30mW FP Butterfly Laser Diode

● Standard tilbehør

*Fristående enhed; ingen indbygget driver (modulpakke med en driver kredsløb er valgfrit).

Bestillingsoplysninger

fx: BFLD-F785-30SM-FA

(Ordreinformation: 850nm FP Butterfly Laser Diode, 30mW output strøm, med SM-fiber, FC/APC-stik, pumpestift).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Når du bruger enheden, skal du nøje overholde driftsspændingen og aktuelle intervaller angivet i dataarket. Nøgleparametre – inklusive Ith (Tærskelstrøm), Iop max (maksimal driftsstrøm), Vop max (maksimum Driftsspænding) og λc (centerbølgelængde) - skal refereres specifikt i testrapporten, der blev leveret på tidspunktet for forsendelsen.Bemærk: Drift ud over de absolutte maksimumværdier kan forårsage permanent skade på enheden.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
