785nm FP Butterfly Laser Diode

Indholdsfortegnelse

1. Introduktion af 785nm FP Butterfly Laser Diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

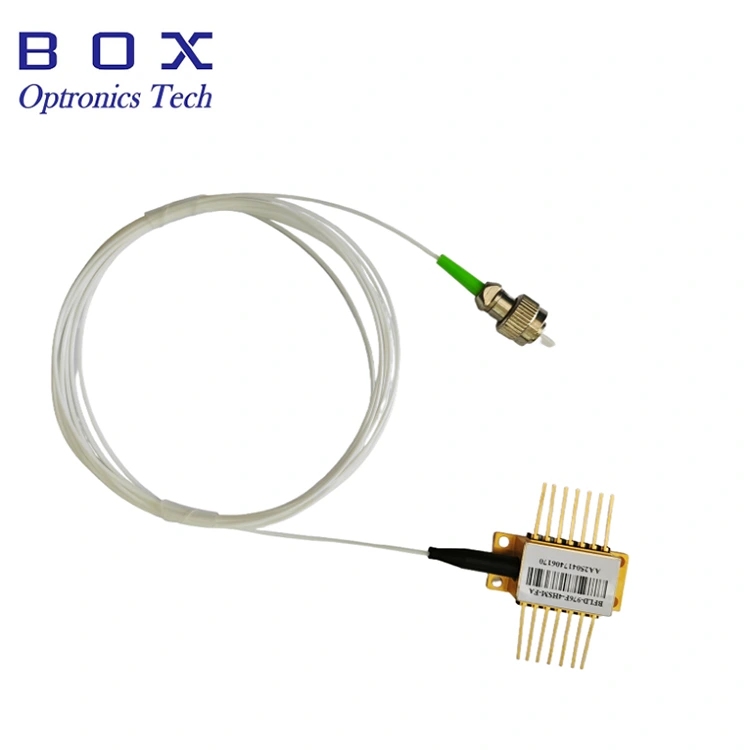

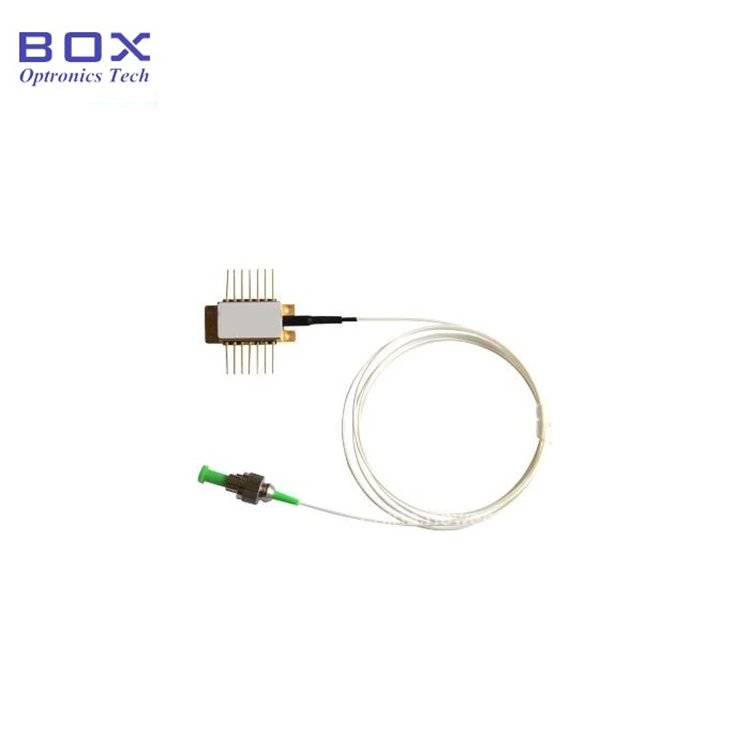

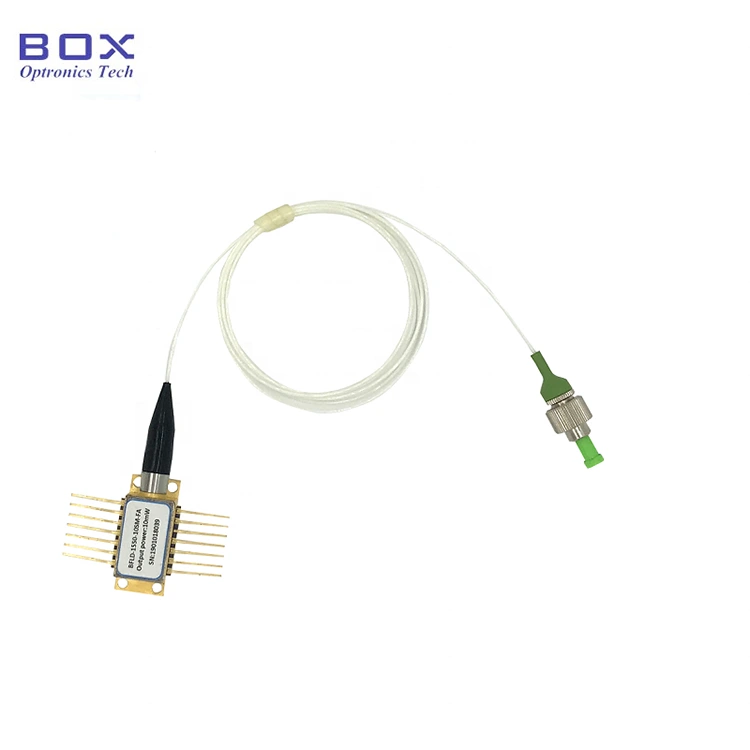

Dette er en 785nm FP Butterfly Laser Diode, med op til 30mW udgangseffekt. Fibertype kan være SM785-HP eller PM780-HP, og integrerer TEC, monitor fotodiode og termistor. Den 900um beskyttelsesrør og FC/APC-stik er valgfri. Hvis stifterne kræver lodning, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. En modul/bordpakke med et driverkredsløb, 50mW udgangseffekt, er tilgængelig.

Produkt Specifikationer

Produktegenskaber

● SM785-HP eller PM780-HP fiber;

● Udgangsspænding op til 30mW;

● 14-benet BTF-pakke med TEC, termistor og Overvåg PD.

Produktapplikationer

● Lyskilde;

● Fiberoptisk sensing system;

● Materialebearbejdning.

Produktdetaljer

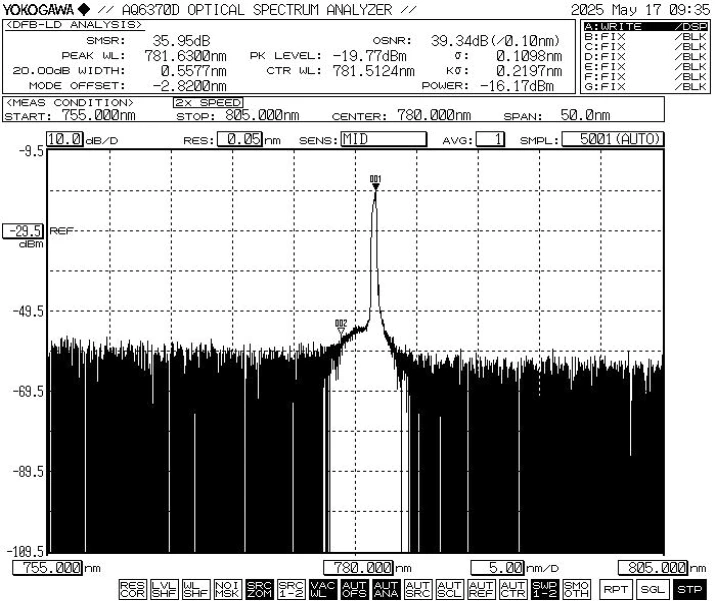

● Typisk spektrum: 785nm, WL-tolerance +/-10nm.

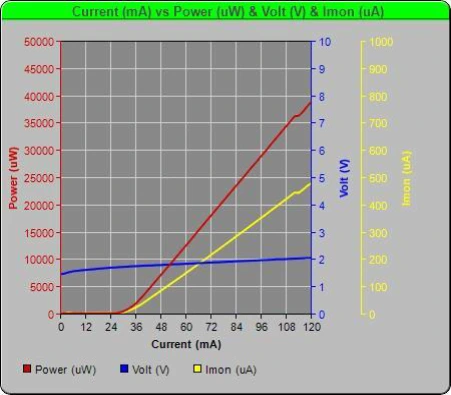

● PIV-785nm 30mW FP Butterfly Laser Diode

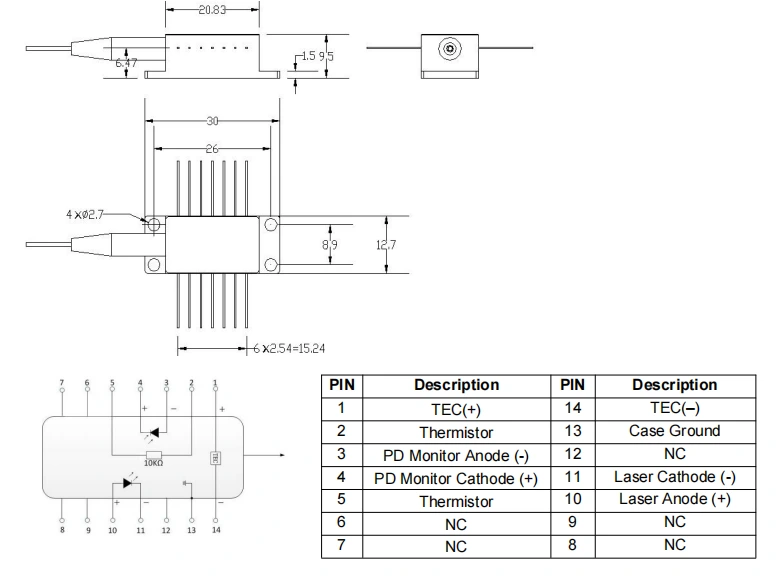

● Pakketegning & PIN-OUT Definition (Enhed:mm)-785nm FP Butterfly Laser diode

● Standard tilbehør

*Fristående enhed; ingen indbygget driver (modulpakke med en driver kredsløb er valgfrit).

Bestilling oplysninger

fx: BFLD-F785-30SM-FA

(Ordreinformation: 785nm FP Butterfly Laser Diode, 30mW output strøm, SM Hi780 fiber, FC/APC-stik, pumpestift).

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Vilkår for tilbud og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

● Fare for laserstråling: Når enheden er i drift, udsender den en højintensiv laserstråle. Se ikke direkte på fiberens endeflade, da dette kan forårsage øjenskade.

● ESD-beskyttelse: Denne enhed er elektrostatisk følsomme. Derfor skal strenge antistatiske beskyttelsesforanstaltninger skal overholdes under emballering, transport og brug. Derudover Der bør tages forholdsregler for at forhindre spændinger i strømforsyningen, da dette ikke sker kan resultere i permanent skade på enheden (sørg for eksempel korrekt udstyr). jordforbindelse og bære en antistatisk håndledsrem).

● Fiber- og enhedshåndtering: Optisk fibre er skrøbelige. Træk ikke enheden ved hjælp af fiberen. Ved indsættelse af el fjernelse af enheden fra stikkontakten, tryk ikke på eller træk i den ærmet på bagsiden af apparathuset. For enheder udstyret med stik, sikre, at både enheden og fiberstikket løftes samtidigt under installation eller fjernelse.

● Pin Lodning Krav: Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og den loddetiden må ikke overstige 10 sekunder. Vær særlig opmærksom på følgende: under lodningsprocessen skal enheden være i en strømløs tilstand, og loddekolben skal være korrekt jordet.

● Opstartsdrift: Under opstart påfør aldrig en høj strøm direkte, da dette kan beskadige chippen. Tænd i stedet for enheden på et aktuelt niveau tæt på chippens tærskel, og øg derefter gradvist strømmen i små trin indtil det ønskede niveau er nået.

● Afkølings- og opstartssekvens: Før tænd for alle komponenter, aktiver først køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af spåner og overbelastning.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.
