520nm FP Butterfly Laser Diode

Indholdsfortegnelse

1. Introduktion af 520nm FP Butterfly Laser Diode

2. Tekniske specifikationer

3. Produktegenskaber

4. Typiske applikationer

5. Produktdetaljer

6. Bestillingsinformation

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Leveringstid

10. Betjeningsnoter

11. Kvalitetssikring og Eftersalgsservice

Produktintroduktion

Dette er en 520nm FP Butterfly Laser Diode med en 14-benet sommerfuglepakke. Det er en Fabry-Perot Laser Diode. Den har op til 30mW udgangseffekt, og indbygget TEC og termistor. Fibertypen kan være SM-460HP eller PM-S460-HP fiber. Velegnet til optiske instrumenter. Hvis stifterne kræver lodning, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder.

Produkt Specifikationer

Produktegenskaber

● SM-460HP eller PM-S460-HP fiber;

● Udgangsspænding op til 30mW;

● 14-benet BTF-pakke med TEC og Monitor PD;

● Synligt grønt lys fiberkoblet laserdiode.

Produktapplikationer

● Optiske instrumenter;

● Fiberoptisk transmission system;

● Laser indikation.

Produktdetaljer

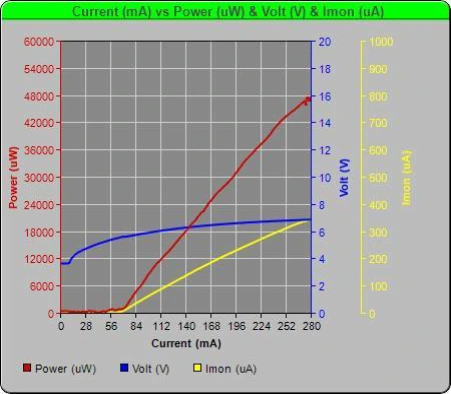

● Typisk spektrum: PIV

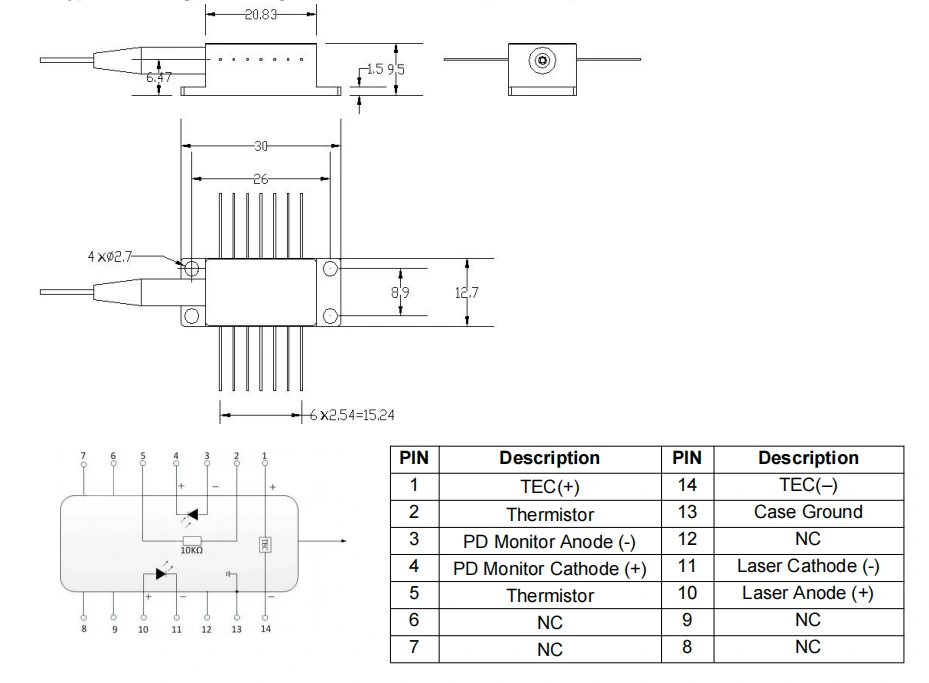

● Pakketegning & PIN-OUT Definition(Enhed:mm)-520nm FP Butterfly Laser diode

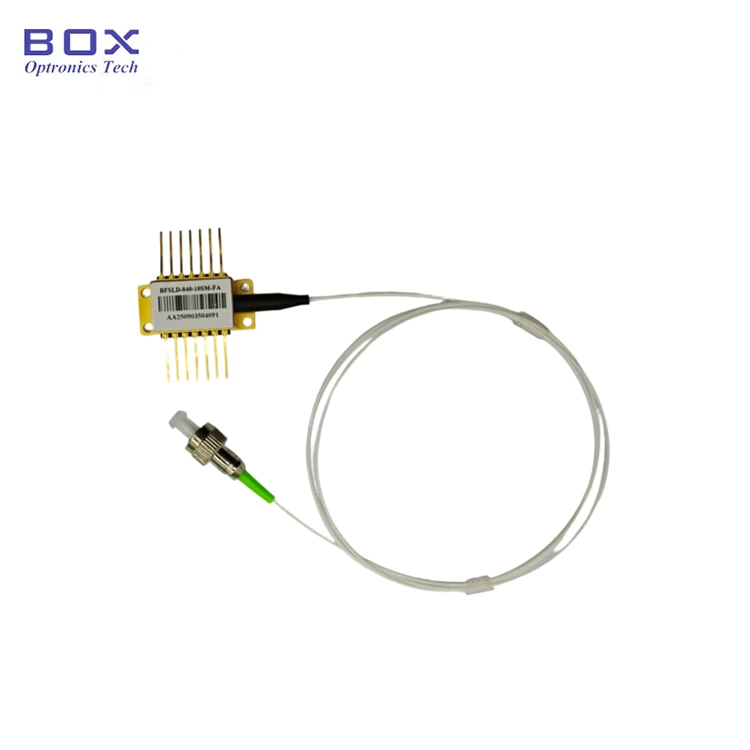

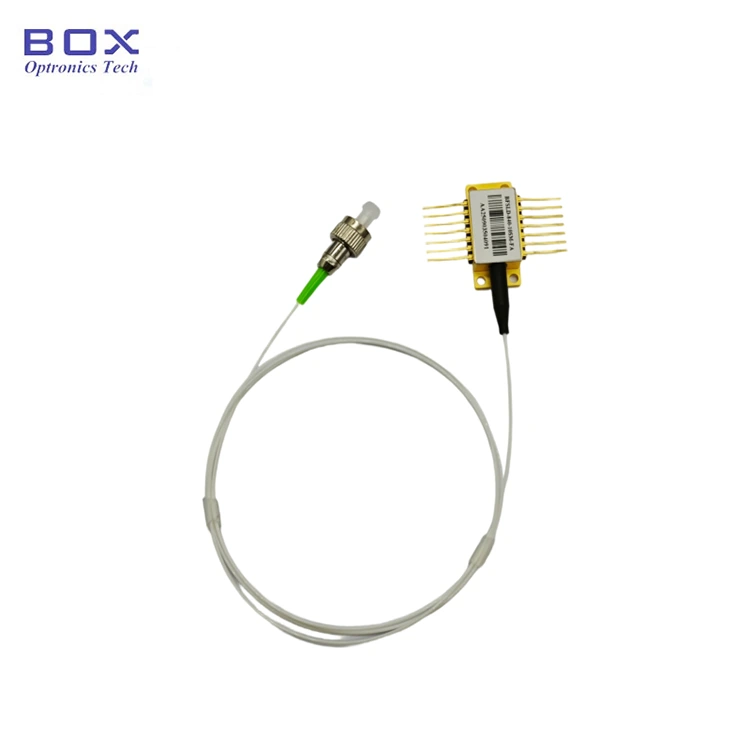

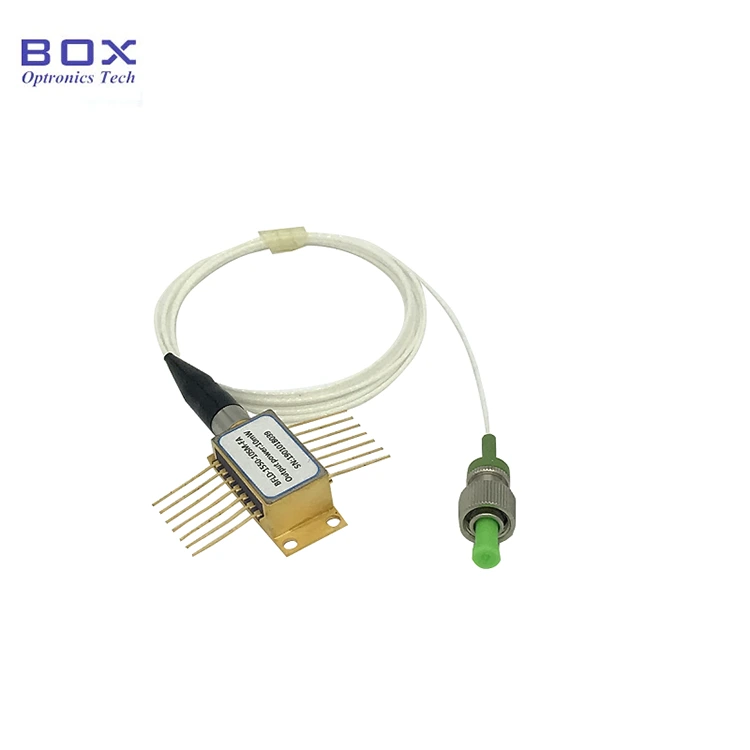

● Eksempel på pakning

*Fristående enhed; ingen indbygget driver (modulpakke med en driver kredsløb er valgfrit).

Bestilling oplysninger

fx: BFLD-F520-30SM-FA

(Ordreinformation: 520nm FP Butterfly Laser Diode, 14-pin butterfly pakke, 30mW udgangseffekt, med 460HP SM-fiber, FC/APC-stik)

For andre tilpassede krav, kontakt venligst: sales06@boxoptronics.com

Datablad og Testark

Datablad

Testark

Tilbudsbetingelser og betaling

● Vilkår for tilbud

(1) EXW:

Hvis du har en DHL/UPS/FedEx-konto, foreslår Box Optronics at bruge EXW. Vi sender via din konto; vi opkræver ikke forsendelsesomkostningerne.

(2) DAP:

Hvis du ikke har en konto, skal du forudbetale forsendelsesomkostningerne for produkterne.

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Leveringstid

Det tager omkring 10 arbejdsdage at producere. (Hvis der er nogle på lager, vil det blive hurtigere afsendt.)

Den internationale logistik kan tage 3-5 arbejdsdage.

Betjeningsnoter

● Under drift udsender denne enhed en laserstråle med høj intensitet; gør ikke se direkte ind i fiberens endeflade, da det kan forårsage øjenskade.

● Denne enhed er elektrostatisk følsom; derfor streng overholdelse der kræves antistatiske beskyttelsesforanstaltninger under emballering, transport og brug. Derudover skal der tages forholdsregler for at forhindre strømforsyningsspændinger, da undladelse af at gøre det kan resultere i permanent skade på enhed (f.eks. sikre korrekt jordforbindelse af udstyr og bære en antistatisk anordning håndledsrem).

● Optiske fibre er skrøbelige; brug ikke fiberen til at trække enheden. Når du indsætter eller fjerner en enhed fra dens stikkontakt, må du ikke trykke på eller træk i ærmet, der er placeret på bagsiden af enhedshuset. Til enheder udstyret med stik, skal du sikre dig, at både enheden og fiberstikket løftes samtidigt under montering eller afmontering.

● Hvis stifterne skal loddes, må loddetemperaturen ikke overstige 260°C, og loddetiden må ikke overstige 10 sekunder. Særligt der skal lægges vægt på følgende: under loddeprocessen enheden skal være i strømløs tilstand, og loddekolben skal være korrekt jordet.

● Under opstartsprocessen må du aldrig anvende en høj strøm direkte, som dette risikerer at beskadige chippen. Tænd i stedet for enheden på et aktuelt niveau tæt på chippens tærskel, og derefter gradvist øge strømmen i small trin, indtil det ønskede niveau er nået.

● Inden du tænder for alle komponenter, skal du først aktivere køleren, og fortsæt derefter med trinvise opstartstrin for at forhindre overophedning af chip og overbelastning.

Kvalitetssikring og Eftersalgsservice

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I den gratis garantiperiode, gratis reparation eller udskiftning vil blive stillet til rådighed for fejl forårsaget af produktkvalitetsproblemer. Dog Box Optronics forbeholder sig retten til at nægte gratis reparationstjenester i det følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljømæssige påvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantimærkater på huset.

(6) Skader eller tab under transport.

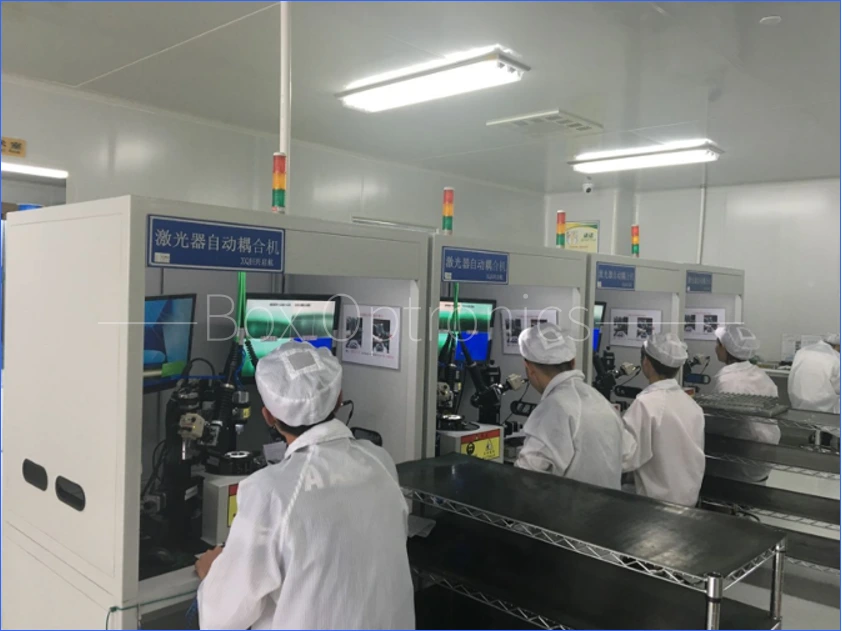

Rigtig produktion linje
