Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Produktoversigt   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

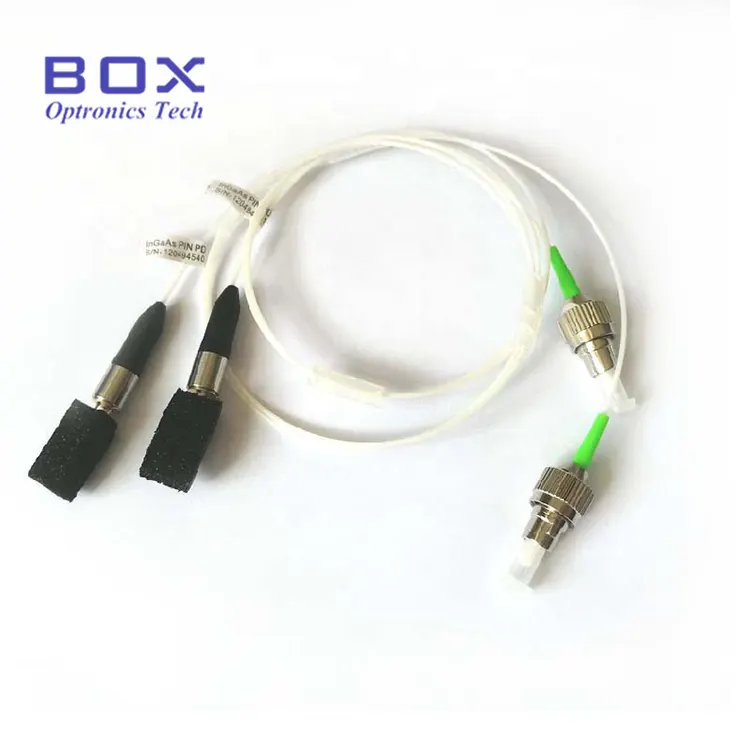

Den koaksiale Pigtailed InGaAs PIN-fotodiodedetektor er en optisk detektor med et spektralt responsområde på 1100-1650nm. Det giver høj responsivitet ved almindeligt anvendte 1310nm og 1550nm bølgelængder og er designet til fiberoptisk kommunikation, CATV, sensing og test- og måleapplikationer. BPD-70P10B-FA har et 70um aktivt område og en 1-meter fiber-pigtail med et FC/APC-stik og er tilgængelig fra lager. Andre aktive område-, pakke-, fiber-, stik- og pinout-konfigurationer er tilpasset til OEM-integration.

Nøglefunktioner   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

· Bredt spektralt responsområde: 1100nm til 1650nm

· Høj reaktionsevne, lav mørkestrøm og lav krydskapacitans

· Bred båndbredde: 2,5 GHz

· Hurtig stigning/faldstid: 0,3 ns

· Pigtailed fiberoutput med FC/APC eller andet stik (beslutningsmulighed også tilgængelig)

Typiske applikationer   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

· Analoge optiske modtagere til CATV og fiberoptisk videotransmission

· Bredbånd RF-over-fiber detektionssystemer

· Optisk test- og måleinstrumentering, inklusive OTDR-signaldetektion

· Distribueret fiberoptisk sensing, såsom distribueret akustisk sensing (DAS)

· Optisk effektovervågning i EDFA, DWDM og lasersystemer

· Fotonisk laboratorieforskning og OEM-systemintegration

Produktspecifikationer   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Absolutte maksimumvurderinger (TC = 25°C)

Optisk-elektriske egenskaber (TC = 25°C)

Pakke og pin-definition   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Bestillingsoplysninger   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Modelnomenklatur

BPD - XX X XX X - XX -   ( X   )

Eksempel: BPD-70P10B-FA (70m aktivt område, Pigtailed type, 1,0m fiber, Type B pinout, FC/APC-stik)

Bemærk: Pigtaillængde og fastkortformat kan tilpasses. Produktstruktur, størrelse, optiske parametre og procesteknologikrav kan designes i henhold til kundens krav.

Datablad   - Koaksial Pigtailed InGaAs PIN-fotodiodedetektor

Datablad

Ofte stillede spørgsmål (FAQ)

Spørgsmål: Hvad er forskellen mellem den koaksiale pigtailed-fotodiode-detektor og TO-can InGaAs-fotodioderne?

A: De vigtigste forskelle er pakkedesign og systemintegration. Den koaksiale pigtailed detektor integrerer InGaAs PIN-fotodioden i en hermetisk koaksial pakke med en fiber pigtail, hvilket giver en direkte fiberforbindelse og højfrekvent ydeevne til applikationer såsom CATV-modtagere og optisk testudstyr. TO5/TO46 fotodioder bruger metalbeholdere med optiske vinduer og kræver ekstern optisk kobling, hvilket gør dem mere velegnede til detektering af ledig plads og optisk effektmåling.

Spørgsmål: Hvad er forskellen mellem pigtailed og containerpakke muligheder?

A: Den pigtailede version har en permanent tilsluttet fiber til direkte optisk forbindelse, mens stikversionen giver en aftagelig fibergrænseflade til bekvem tilslutning og udskiftning. Valget afhænger hovedsageligt af systemintegrationskrav: pakker med pigtail er velegnede til faste OEM-installationer, mens beholderpakker er praktiske til test- og laboratorieudstyr.

Q: Hvordan skal jeg vælge det aktive område af InGaAs PIN-fotodioden?

Sv: Den aktive områdediameter skal vælges baseret på din optiske strålestørrelse, koblingsskema og måldetektionsbåndbredde. Mindre aktive områdediametre giver lavere krydskapacitans og højere hastighedsrespons, mens chips med større område leverer højere optisk opsamlingseffektivitet og afslappet justeringstolerance. For fiberkoblede systemer kan mellemstore muligheder såsom 70 um opnå en god afvejning mellem båndbredde og justeringsbreddegrad.

Relaterede produkter

· 1 mm Active Area InGaAs PIN-fotodiode

· 5 mm InGaAs PIN-fotodiode TO5

· Silicon fotodiode TO46

· C-bånd Erbium-doteret Fiber Booster Amplifier

Betjeningsnoter og håndtering

· Følg korrekte ESD-beskyttelsesprocedurer, når du håndterer fotodioden, da InGaAs PIN-fotodioder er ESD-følsomme enheder.

· Undgå at røre ved fiberenden eller det optiske stik med bare fingre.

· Overskrid ikke de absolutte maksimale vurderinger, der er angivet i dataarket.

· Undgå overdreven bøjning eller mekanisk belastning af fiber-pigtailen.
