1 mm Active Area InGaAs PIN-fotodiode

Produktoversigt - 1mm Active Area InGaAs PIN-fotodiode

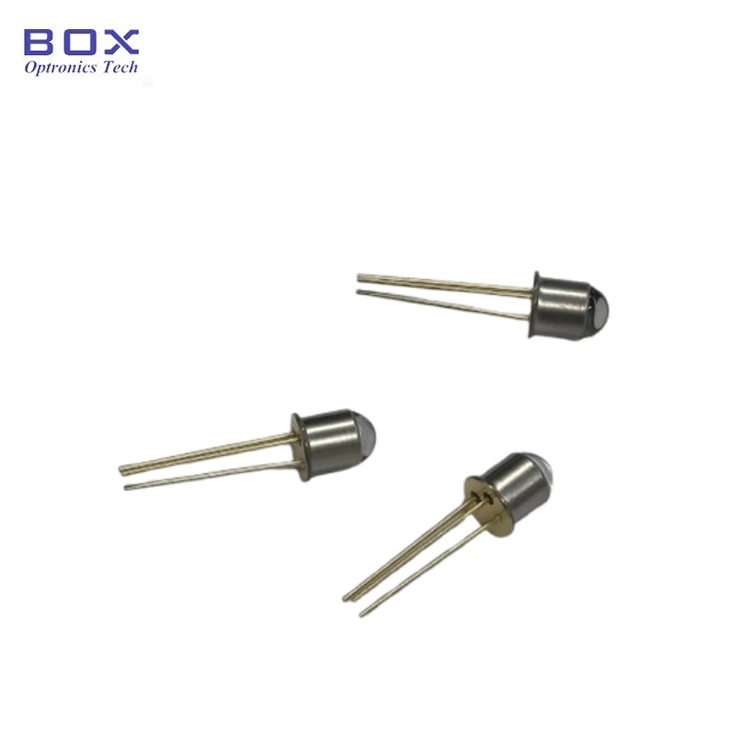

1 mm Active Area InGaAs PIN-fotodiode (modeller: BPD-1STO46B-BL og BPD-1STO46B-FW) fra Box Optronics er en kompakt, højfølsom InGaAs PIN-fotodetektor designet til nær-infrarød optisk detektion i bølgelængdeområdet 900nm til 1650nm. Med et aktivt område på 1 mm i diameter giver det en afbalanceret kombination af lysopsamlingsevne, koblingstolerance og detektionsydelse til optisk effektmåling, fiberoptisk instrumentering og optiske overvågningsapplikationer.

To TO46-pakkekonfigurationer er tilgængelige: BPD-1STO46B-BL med et kuglelinsevindue for forbedret koblingseffektivitet med fokuserede eller fiberkoblede optiske signaler, og BPD-1STO46B-FW med et fladt vindue til optisk detektering med fri plads og applikationer, der kræver en plan optisk grænseflade. Begge versioner har hermetisk TO46 metalemballage for pålidelig langtidsdrift.

Nøglefunktioner-1 mm Active Area InGaAs PIN-fotodiode

· 1 mm diameter på det aktive område

· Bredt spektralt responsområde: 900nm-1650nm

· Høj reaktionsevne: 0,9A/W typisk ved 1310nm, 0,95A/W ved 1550nm

· Lav mørkestrøm og lav krydskapacitans

· Kompakt TO46 hermetisk metalpakke

· To vinduesmuligheder: kuglelinse (BL) for forbedret koblingseffektivitet, fladt vindue (FW) til registrering af ledig plads

Typiske applikationer-1 mm Active Area InGaAs PIN-fotodiode

· Optiske strømmålere og optiske strømovervågningssystemer

· Fiberoptisk test- og måleudstyr

· EDFA og optisk forstærkereffektovervågning

· NIR-spektroskopi og optiske registreringssystemer

· Optiske detektionsapplikationer til frirum

· Optisk komponentkarakterisering og kalibrering

· Fotonisk instrumentering og OEM-integration

Produktspecifikationer -1mm Active Area InGaAs PIN-fotodiode

Absolutte maksimumvurderinger (TC = 25°C)

Elektro-optiske egenskaber (TC = 25°C)

Pakke og Pin Definition -1mm Active Area InGaAs PIN-fotodiode

Pakketype: TO46 Hermetic Metal Package

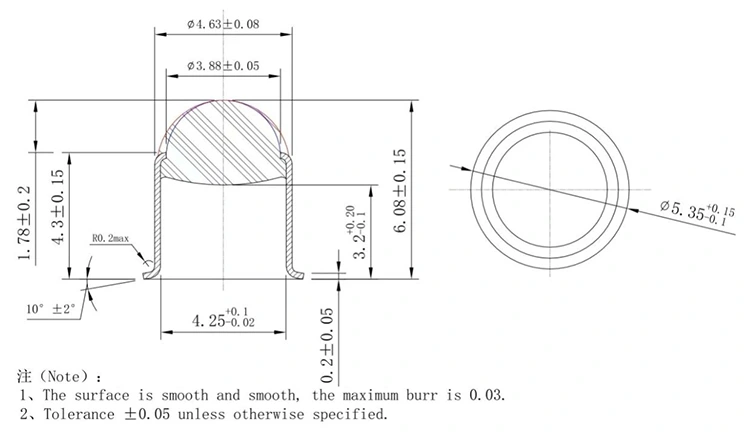

Kuglelinse:

Fladt vindue:

Bestillingsinformation -1mm Active Area InGaAs PIN-fotodiode

Modelnomenklatur

BPD - X X TIL XX - X - X

Eksempel: BPD-1STO46B-FW

Datablad -1mm Active Area InGaAs PIN-fotodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Ofte stillede spørgsmål (FAQ)

Spørgsmål: Hvad er forskellen mellem versionerne BL (kugleobjektiv) og FW (fladt vindue)?

A: BPD-1STO46B-BL har et kuglelinsevindue, der forbedrer den optiske koblingseffektivitet ved at fokusere indfaldende lys på det 1 mm aktive område. Den er velegnet til fiberkoblede optiske signaler, fokuserede stråler og applikationer, der kræver højere koblingstolerance, såsom optisk effektmåling og fiberoptisk testudstyr.

BPD-1STO46B-FWhar et fladt optisk vindue uden fokuseringsoptik, hvilket giver en direkte optisk grænseflade til optisk detektion og måleapplikationer med fri plads, hvor det er vigtigt at bevare den originale stråleprofil.

Begge versioner bruger den samme InGaAs PIN-fotodiodechip og TO46 hermetiske pakke, mens den optiske vindueskonfiguration kan vælges i henhold til koblingsmetoden og applikationskravene.

Q: Hvilket bølgelængdeområde kan denne 1 mm InGaAs-fotodiode detektere?

A: Denne InGaAs PIN-fotodiode giver et bredt nær-infrarødt spektralt responsområde fra 900nm til 1650nm, der dækker almindeligt anvendte optiske bølgelængder, herunder 1310nm og 1550nm kommunikationsbånd. Responsivitet er specificeret ved 1310nm (0,9A/W typisk) og 1550nm (0,95A/W typisk). Den er velegnet til optisk effektmåling, laserovervågning, optisk registrering og instrumenteringsapplikationer, der kræver pålidelig NIR-detektion.

Q: Hvad er den mindste ordremængde (MOQ)?

A: MOQ for 1 mm InGaAs PIN-fotodiode TO46 er 1 stk. Vi understøtter fleksible ordremængder, fra enkelte enheder til R&D og prototyping til større volumener til instrumentproduktion og OEM-programmer.

Q: Kan jeg få en fiber-pigtailed version af denne 1 mm Active Area InGaAs PIN-fotodiode?

A: Ja. Box Optronics leverer også InGaAs-fotodiodemoduler med fiber-pigtail med  stikmuligheder til direkte fiberforbindelse. Disse moduler integrerer InGaAs-fotodiodechippen med fiberkobling i en kompakt pakke, velegnet til OEM-integration i optiske instrumenter og fiberoptiske systemer.
