1550nm 1W fiberkoblet laser

Indholdsfortegnelse

1. Introduktion af 1550nm 1W fiberkoblet laser

2. Produktspecifikationer

3. Funktioner

4. Ansøgninger

5. Produktdetaljer

6. Bestillingsoplysninger

7. Datablad og testark

8. Vilkår for tilbud og betaling

9. Betjeningsvejledning

10. Betjeningsnoter og vedligeholdelse

11. Kvalitetssikring og eftersalgsservice

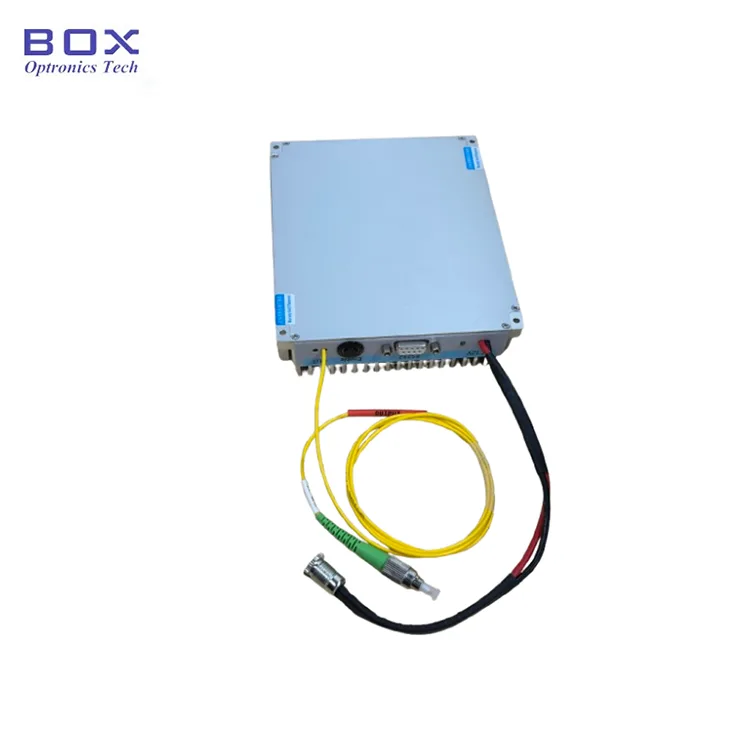

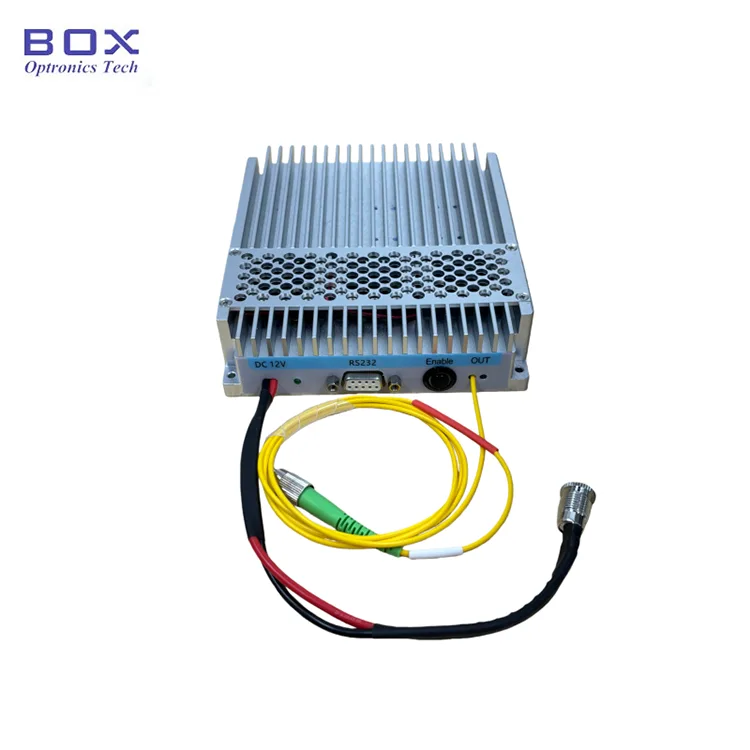

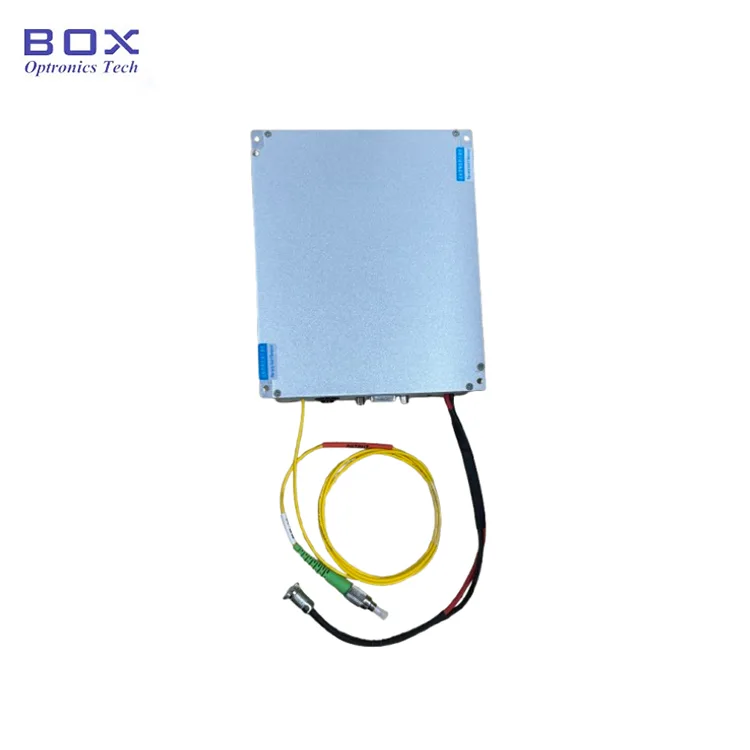

Produktintroduktion-1550nm 1W fiberkoblet laser

Den 1550nm 1W fiberkoblede laser anvender en DFB-frølaser kombineret med et optisk modul med høj effektforstærkning for at opnå en enkelt bølgelængde, højeffekt laseroutput. Den har høj bølgelængde nøjagtighed og et højt side-mode undertrykkelsesforhold. Mulighederne inkluderer single-mode eller polarisationsvedligeholdende fiber; enheden tilbyder høj udgangseffekt med justerbar strøm, øjeblikkelig lysudsendelse ved opstart og brugervenlig betjening, hvilket gør den ideel til laboratoriebrug af forskere.

Produktspecifikationer-1550nm 1W fiberkoblet laser

Produktegenskaber-1550nm 1W fiberkoblet laser

● DFB-seed + højeffektforstærkningstrinarkitektur, der balancerer linjebredde og effekt;

● Enestående kraftstabilitet for langvarig kontinuerlig drift;

● SM og PM fiber muligheder for fleksibel systemintegration;

● Bord- og modulpakker til laboratorie- og OEM-integration;

● 10 %–100 % kontinuerlig effektjustering.

Produktapplikationer-1550nm 1W fiberkoblet laser

● Sammenhængende optisk kommunikationstest og forskning;

● Ikke-lineær optik og superkontinuumgenerering;

● LiDAR transmitter lyskilde;

● Fiberforstærkerpumpning og forstærkningskarakterisering.

Produktdetaljer-1550nm 1W fiberkoblet laser

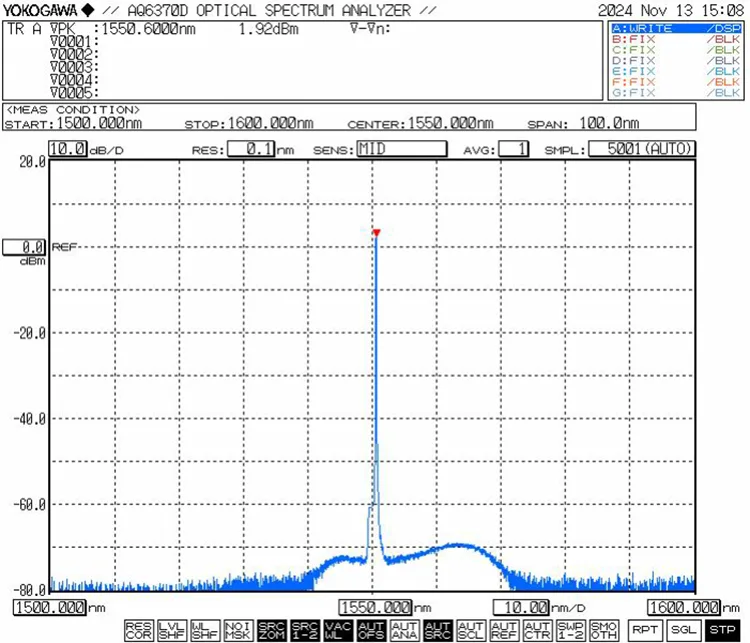

● Typisk karakteristisk kurve: λ= 1550 nm, linjebredde ≤3MHz, Pavg= 20W

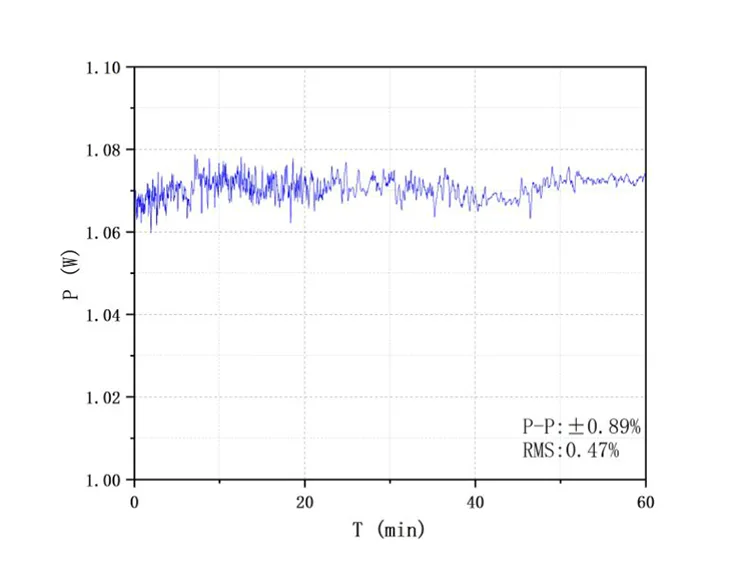

● Lasereffekt og strømstabilitet (Power Stability Test@1W)

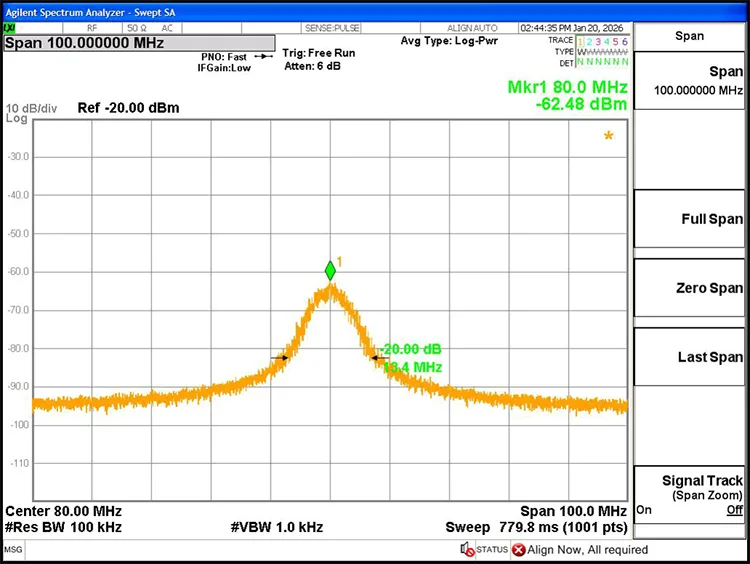

● Laserlinjebredde@3dB: 0,67MHz

Bestillingsinformation-1550nm 1W fiberkoblet laser

f.eks.: HFL-1550-30-PM-M31

(Ordreoplysninger: 1550nm 1W fiberkoblet laser, 1W (30dBm) udgangseffekt, PM1550fiber, modulpakke).

Datablad og testark-1550nm 1W fiberkoblet laser

Datablad

Testark

Vilkår for tilbud og betaling-1550nm 1W fiberkoblet laser

● Vilkår for tilbud

(1) EXW

(2) DAP

(3) Andet

● Betalingsbetingelser

PayPal og T/T er tilgængelige.

Operation Steps-1550nm 1W fiberkoblet laser

Trin 1. Udpakning: Inden montering kontrolleres, om alt tilbehør er komplet.

● Standard tilbehør

Trin 2. Strømforsyning: Strømporten bruger en standard DC5,5×2,1mm interface. Brug kun den originale matchede strømadapter (DC5V eller DC12V). Forkerte strømadaptere kan beskadige lyskilden. Et U-formet stik-strømkabel til tilslutning til en switch-strømforsyning er tilgængelig efter anmodning på købstidspunktet.

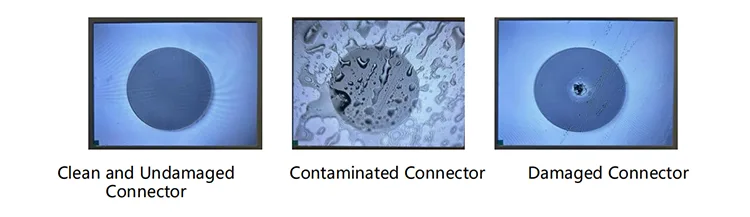

Trin 3. Tilslutning af udgangsfiber: Fjern støvhætten fra fiberstikket, inspicér endefladen for forurening eller beskadigelse, og sørg for, at den er ren, før du tilslutter andre fiberenheder eller testudstyr. For højeffektmodeller anbefales fusionssplejsning.

Setp4. Tilslut til værtscomputeren: Brug det medfølgende USB-RS232 seriel datakabel til at tilslutte modulet til computeren. Installer den dedikerede serielle driver (leveret af Box Optronics) for at aktivere kommunikation. Uden driveren kan værtssoftwaren ikke oprette forbindelse til modulet.

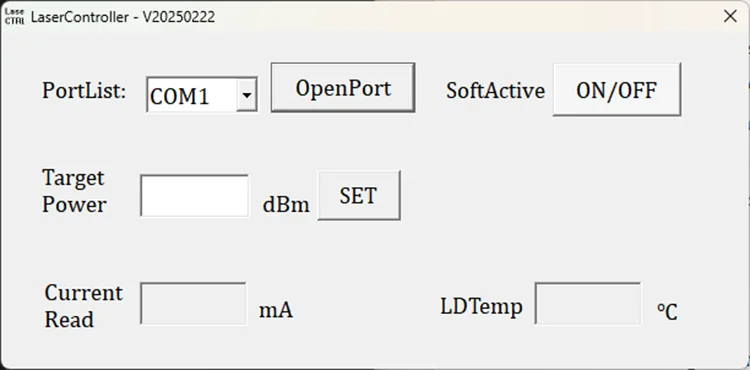

Trin 5. Kontrolsoftware: Værtssoftwaren tillader justering af udgangseffekt og styring af laseroutput via knappen "SoftActive" (se interfacediagram nedenfor). Softwaren viser indstillet pumpestrøm, udgangseffekt og temperaturovervågningsstatus

Trin 6. Efter brug skal du klikke på lukkeknappen, slukke for strømforsyningen og afbryde fiberforbindelsen.

Driftsnoter og vedligeholdelse-1550nm 1W fiberkoblet laser

● Undgå hyppig tilslutning/frakobling af fiberstik for at forhindre støvophobning og beskadigelse af endefladen.

● Rengør fiberforbindelserne med en fnugfri serviet, og inspicér med en fiber-endefladedetektor før tilslutning. Tilslut/afbryd altid fibre uden strøm for at undgå, at endefladen brænder. Hætte ubrugte stik med støvhætter.

● Tag venligst forholdsregler mod fugt, støv og korrosion; opbevares på et tørt sted.

● Ved langvarig brug skal den placeres på en køleplade.

Kvalitetssikring og eftersalgsservice-1550nm 1W fiberkoblet laser

● Garantiperiode:

Gratis reparation eller erstatning for ikke-menneskeskabte defekter inden for 1 år fra køb. Betalt vedligeholdelse er tilgængelig efter 1 år.

● Udelukkelser fra gratis garanti:

I løbet af den gratis garantiperiode vil der blive leveret gratis reparations- eller udskiftningstjenester for fejl forårsaget af problemer med produktkvalitet. Box Optronics forbeholder sig dog retten til at nægte gratis reparationsservice i følgende tilfælde inden for garantiperioden:

(1) Skader forårsaget af naturlige faktorer (f.eks. lyn, støv) eller miljøpåvirkninger.

(2) Fejl på grund af forkert betjening af brugeren.

(3) Åbenbar fysisk skade forårsaget af menneskelige fejl.

(4) Uautoriseret adskillelse, ændring eller reparation.

(5) Ændrede eller ufuldstændige garantietiketter på huset.

(6) Skader eller tab under transport.
