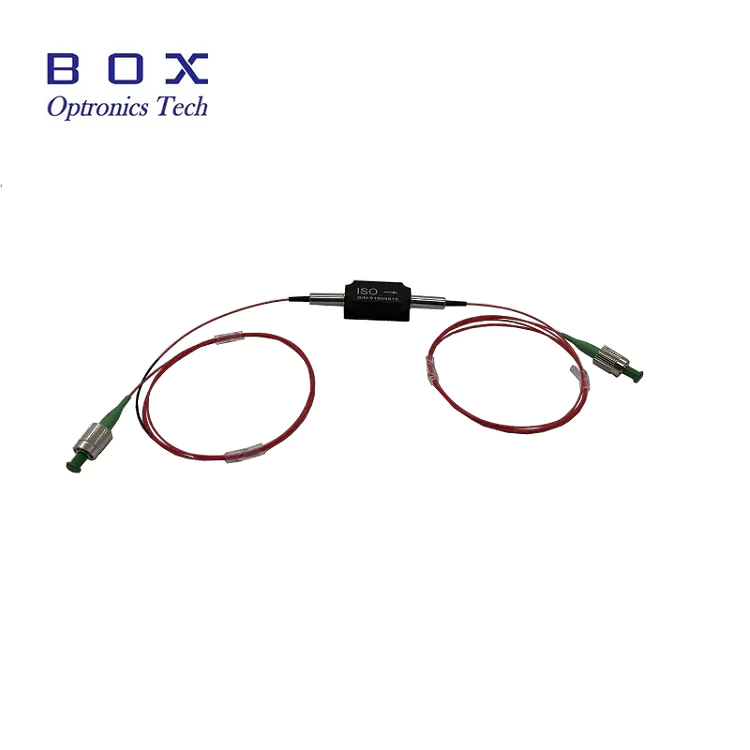

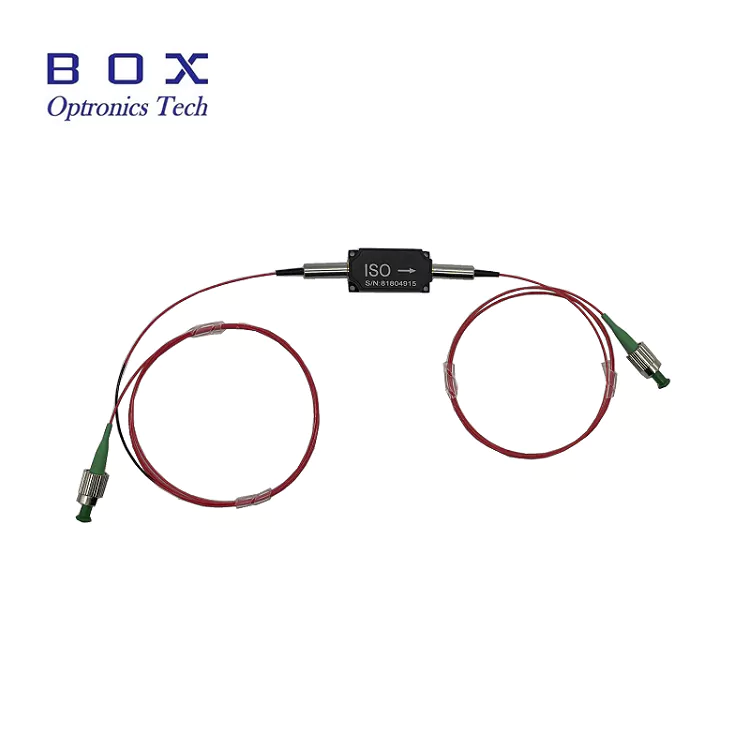

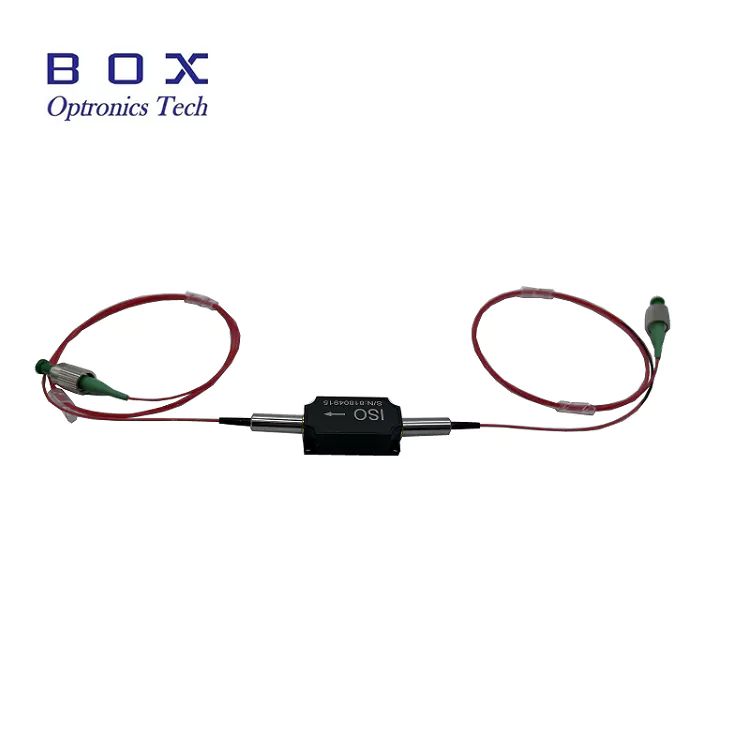

850nm High Power Cirkulator

Box Optronics leverer 850nm High Power Circulator, en højtydende passiv optisk komponent designet til præcis lysretningskontrol i fiberoptiske systemer. Denne 3-ports cirkulator muliggør ikke-gensidig transmission og dirigerer optiske signaler fra port til port på en sekventiel måde, mens den bibeholder fremragende optisk ydeevne.

Med typiske indføringstab så lavt som 1,0dB, høj isolation på typisk 25dB og højt returtab på minimum 45dB, er denne cirkulator ideel til højeffekt 850nm applikationer. Den understøtter samlet gennemsnitlig effekthåndtering på op til 500mW/1W/5W/10W på tværs af porte, hvilket gør den velegnet til krævende fiberlaser- og forstærkersystemer.

Huset i en kompakt 58×28×26 mm pakke med 780-HK fiber-pigtails, tilbyder 850nm højeffektcirkulatoren stabilitet og pålidelig langsigtet ydeevne.

Nøglefunktioner

• Høj isolering: 25dB typisk topisolering, 22dB minimum

• Lavt indføringstab: 1,0dB typisk, 1,5dB maksimum

• Højt returtab: 45dB minimum (Input/Output)

• Lavt polarisationsafhængigt tab (PDL): ≤0,15dB

• Høj effekthåndtering: op til 500mW, 1W, 5W, 10W

• Høj spidseffektkapacitet: <10kW for ns-pulsdrift

• Høj undertrykkelse af krydstale: 45dB minimum

• Kompakt og robust pakkedesign: 58×28×26mm

• 780-HK fiber pigtails til højeffektapplikationer

• Fremragende pålidelighed og langsigtet stabilitet

• 3-ports ikke-gensidig lystransmission

• Bredt driftstemperaturområde: +10°C til +50°C

Typiske applikationer

• Fiberoptiske sensorsystemer

• Fiberoptisk instrumentering og testudstyr

• 850nm fiberlasersystemer

• Biomedicinsk billeddannelse og OCT-systemer

• Forsknings- og udviklingslaboratorier

• Laserbeskyttelse med distribueret feedback (DFB).

Tekniske specifikationer

Optiske specifikationer (T=25°C)

Mekaniske og miljømæssige specifikationer

*Bemærk: Ovenstående specifikationer er for enheder uden stik. For enheder med stik er håndteringseffekten begrænset til 1W, indføringstabet er 0,3dB højere, returtabet er 5dB lavere, og ekstinktionsforholdet er 2dB lavere.

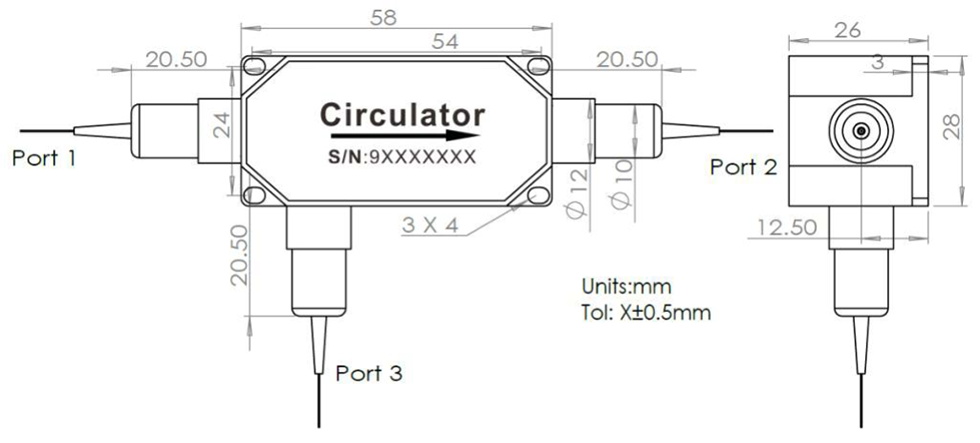

Pakkedimensioner

850nm High Power Circulator er pakket i et kompakt, robust hus med følgende dimensioner (enhed: mm):

• Pakkestørrelse: 58 × 28 × 26 mm

• 3-ports konfiguration med fiber pigtails

• 4 monteringshuller til sikker installation

• Tolerance: ±0,5 mm

Portkonfiguration

Denne 3-ports optiske cirkulator muliggør ensrettet optisk signalrouting i en 1 → 2 → 3 → 1 sekvens:

• Port 1 → Port 2: Fremover transmission med lavt indføringstab

• Port 2 → Port 3: Routing af tilbagespredte/reflekterede signaler

• Port 3 → Port 1: Fremadgående transmission fuldender cirkulationssløjfen, samtidig med at høj isolation opretholdes i omvendte veje

Enheden anvender et ikke-gensidigt optisk design for at sikre retningsbestemt signaludbredelse og effektiv isolering mellem ikke-tilstødende porte, hvilket gør den ideel til fiberføling, laserbeskyttelse og optiske målesystemer.

Arbejdsprincip

En 850nm højeffekt optisk cirkulator er en passiv ikke-gensidig enhed med flere porte, der dirigerer optiske signaler i en sekventiel 1 → 2 → 3 → 1 retning, hvilket muliggør retningsbestemt signalstyring i fiberoptiske systemer.

Enheden er baseret på Faraday-rotationseffekten kombineret med polarisationsafhængige optiske routing-komponenter.

Arbejdsprincip:

•Faraday Rotator: introducerer en fast ikke-gensidig polarisationsrotation (typisk 45°), uafhængig af udbredelsesretningen

•Polarisations routing-optik: direkte optiske signaler baseret på polarisationstilstand

•Ikke-gensidig transmission: sikrer retningsbestemt signalruting med høj isolation mellem omvendte udbredelsesveje

Nøglefunktioner:

• Adskiller fremadgående og bagudgående optiske signaler

•Beskytter laserkilder mod tilbagereflektioner

• Muliggør tovejsdrift i fiberoptisk registrering og lasersystemer

•Understøtter signal routing i måle- og sensingsarkitekturer

Hvorfor vælge Box Optronics?

•Streng kvalitetskontrol med 100% test før forsendelse

•Konkurrencedygtige priser med stabil bulkleveringskapacitet

•Fleksible tilpasningsmuligheder for bølgelængde, effekt, fiber og stik

•7×24 timers teknisk support og hurtig respons

•Eksempeltest tilgængelig for evaluering

•Global forsendelse med DHL, UPS og FedEx ekspreslevering

Bestillingsinformation

Modelnomenklatur

HPCIR - XXX - X - X - X - X - XX - XX

Eksempel: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850nm High Power Circulator, 780-HK fiber, 900μm løst rør, 1m fiberlængde, 58x28x26mm pakke, 10W håndteringseffekt, FC/APC-stik

Tilgængelige tilpasningsmuligheder

•Centerbølgelængde: 830nm, 850nm, andre bølgelængder tilgængelige efter anmodning

• Effekt: 500mW, 1W, 5W, 10W, højere effekt tilgængelig til brugerdefinerede design

•Fibertype: 780-HK, andre specialfibre

•Fiberlængde: 0,5m, 0,8m, 1m, 1,5m, 2m (brugerdefinerede længder tilgængelige)

•Pigtail type: 250μm bare fiber, 900μm løst rør, 3,0mm løst rør

•Stiktype: FC/UPC, FC/APC, SC/APC, LC/APC eller brugerdefinerede stik

•Pakkestørrelse: Standard 58x28x26mm eller tilpassede pakkedimensioner

•4-ports cirkulationskonfigurationer tilgængelige efter anmodning

For tilpassede krav, kontakt venligst vores salgsteam.

Datablad og testrapport

Hver 850nm High Power Cirkulator leveres med en omfattende testrapport, der dokumenterer målte ydeevneparametre. Databladet PDF-filen indeholder detaljerede specifikationer og ydeevnekurver.

•Individuel testrapport inkluderet med hver enhed

Datablad

Vilkår for tilbud og betaling

Vilkår for tilbud

•EXW (Ex Works): Anbefales, hvis du har en DHL/UPS/FedEx-konto. Vi sender med din konto; ingen forsendelsesomkostninger opkræves af os.

•DAP (leveret på stedet): Hvis du ikke har en kurerkonto, kan vi arrangere forsendelse med forudbetalt fragt.

•Andre vilkår: Kontakt os venligst for at diskutere.

Betalingsbetingelser

•PayPal: Hurtig og sikker betaling for prøver og små ordrer

•T/T (Bankoverførsel): Standard betalingsmetode for normale produktionsordrer

•Alibaba Trade Assurance: Sikker ordrebeskyttelse for onlinetransaktioner med købergaranti

•Fleksible betalingsbetingelser: Kan forhandles for langsigtede eller strategiske partnere

Ledetid

•Standard produktion: ~10-15 arbejdsdage

•Tilpassede konfigurationer: 15-20 arbejdsdage

•Mængdeordrer: Kontakt venligst for produktionsplan

•International forsendelse: ~3-5 arbejdsdage (DHL/UPS/FedEx Express)

• Hurtig service: Tilgængelig efter anmodning

Betjeningsnoter og håndtering

ESD beskyttelse

Mens optiske cirkulationspumper er passive enheder, kræves korrekt håndtering for at opretholde ydeevne og pålidelighed.

•Arbejd på en ren, støvfri overflade

•Undgå at røre ved fiberens endeflader direkte

•Opbevar støvhætter på stik, når de ikke er i brug

•Brug korrekt ESD-beskyttelse under håndtering og installation

Fiberhåndtering

•Undgå overdreven bøjning af fiberen

•Træk eller drej ikke fiberhalerne

•Rengør fiberstik før tilslutning

•Brug altid støvhætter, når stikket ikke er i brug

•Inspicér fiber-endefladen for beskadigelse før brug

Overvejelser om magthåndtering

•Sørg for, at den samlede indgangseffekt ikke overstiger det nominelle maksimum

•Brug korrekt strømovervågning for at undgå overbelastning

•Gør mulighed for korrekt varmeafledning ved høje effektniveauer

•Monter på en køleplade for høj effekt kontinuerlig drift

•Bemærk: Enheder med stik har reduceret effekthåndtering (maks. 1W)

•Undgå pludselige strømspidser, der kan overstige spidseffekt

Installation og montering

•Monter cirkulatoren sikkert ved hjælp af de 4 monteringshuller

•Sørg for korrekt justering for at minimere yderligere tab

•Tillad tilstrækkelig plads til fiberbøjningsradius

•Funktion inden for det specificerede temperaturområde for pålidelighed (+10°C til +50°C)

•Undgå mekanisk belastning på fiberhalerne

•Sørg for korrekt portorientering for korrekt signalruting
