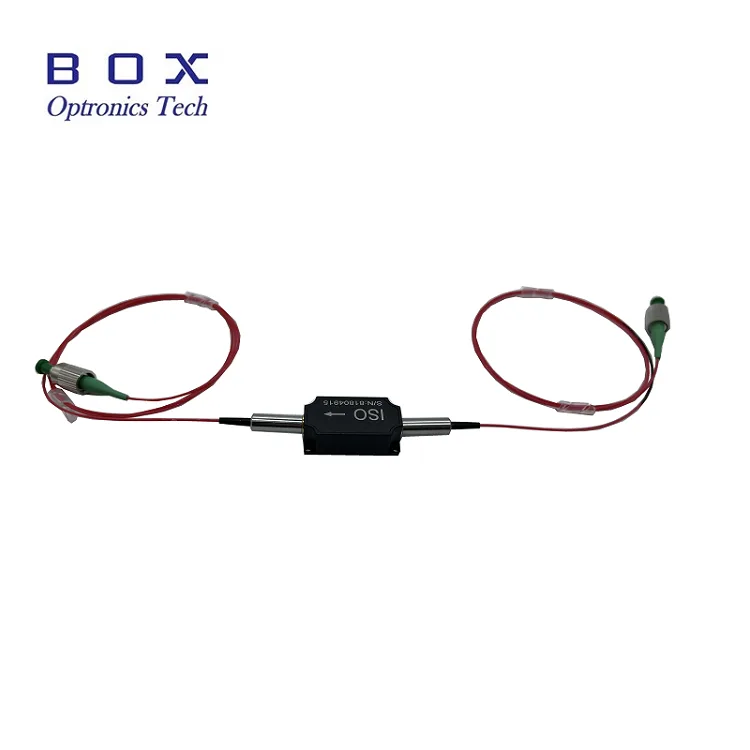

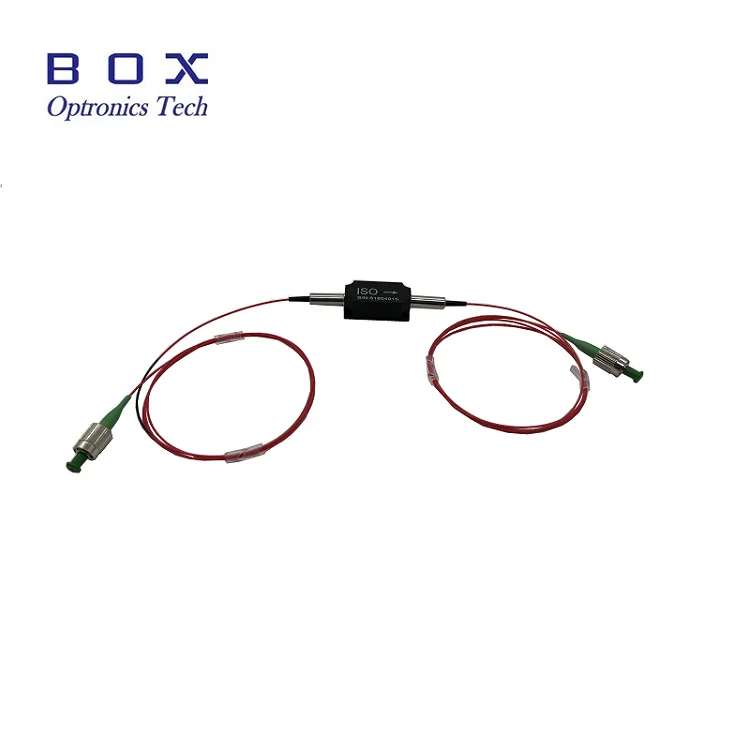

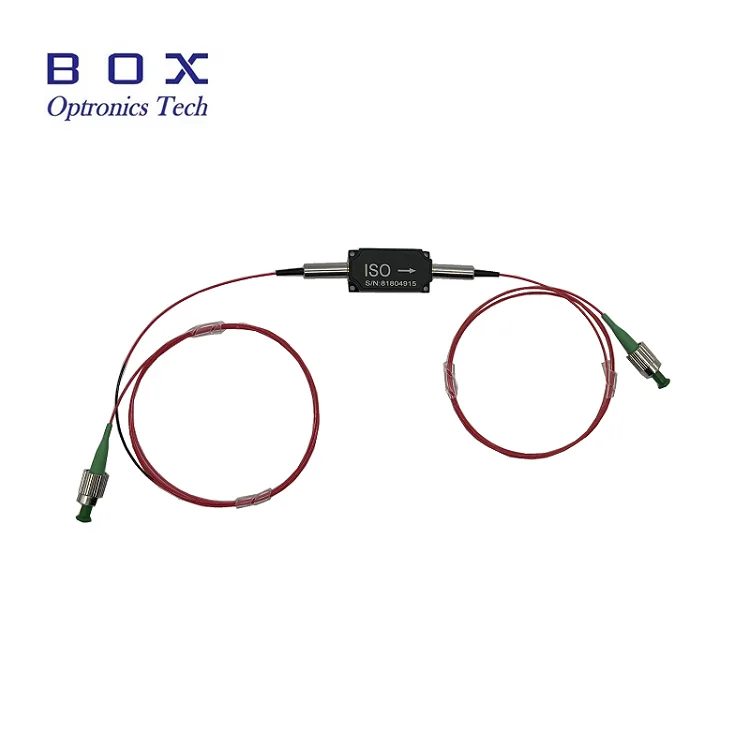

850nm højeffekt optisk isolator

Box Optronics leverer 850nm High Power Optical Isolator, en passiv optisk komponent designet til at beskytte optiske systemer mod skadelige tilbagereflektioner. Denne højtydende isolator har enestående isolering på op til 35dB, ultralavt indføringstab på typisk 0,8dB og understøtter høj effekthåndtering op til 500mW/1W/5W/10W gennemsnitseffekt.

Denne isolator er anbragt i en kompakt 58×28×26 mm pakke med 780HP fiber-pigtails og leverer enestående pålidelighed og stabilitet til krævende applikationer. Uanset om det er til fiberlasere, OCT-systemer, optiske forstærkere eller testinstrumentering, leverer Box Optronics isolatorer af høj kvalitet understøttet af streng kvalitetskontrol og global teknisk support.

Nøglefunktioner

● Høj isolation: op til 35 dB typisk spidsisolering

● Lavt indsættelsestab: 0,8 dB typisk, 1,2 dB maksimum

● Højt afkasttab: 45dB

● Højt ekstinktionsforhold for polariseringsbevarende versioner

● Høj effekthåndtering: 500mW/1W/5W/10W gennemsnitlig effekt

● Lavt polarisationsafhængigt tab (PDL): <0,15dB

● Kompakt og robust pakkedesign

● SM-fiber/ PM-fiber/ eller andre fibre

● Høj pålidelighed og langsigtet stabilitet

● Bredt driftstemperaturområde: -40°C til +85°C

Typiske applikationer

● Optisk test- og måleinstrumentering

● 840nm/850nm Optical Coherence Tomography (OCT)-systemer

● 850nm fiberlasersystemer og frøkilder

● Fiberoptiske registreringssystemer (interferometrisk registrering)

● Forsknings- og udviklingslaboratorier

● Biomedicinsk billeddannelse og diagnostik

Tekniske specifikationer

Optiske specifikationer (T=25°C)

Mekaniske og miljømæssige specifikationer

Produktdetaljer

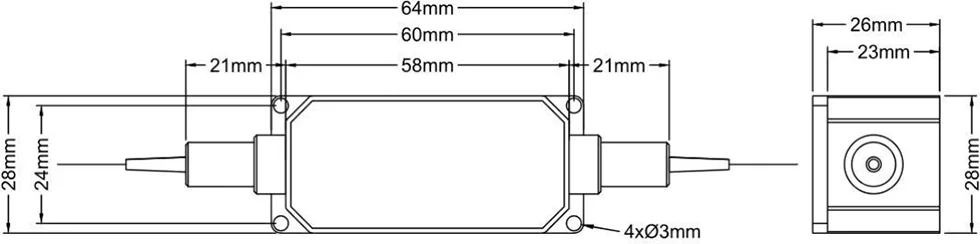

Pakkedimensioner

Isolatoren er pakket i et kompakt, robust plastikhus med følgende dimensioner (enhed: mm):

Arbejdsprincip

En 850nm højeffekt fiberkoblet optisk isolator er en passiv optisk komponent, der giver ikke-gensidig lystransmission, hvilket tillader fremadrettede optiske signaler at passere, mens de blokerer bagudrefleksioner i fiberbaserede systemer.

Enheden er baseret på Faraday-rotationseffekten kombineret med polarisationsoptik og fås i både Single-Mode Fiber (SMF) og Polarization-Maintaining Fiber (PMF) versioner, hvilket muliggør fleksibel integration i forskellige optiske systemer.

● Retning fremad: Lyset passerer igennem med minimalt tab af indføring

● Omvendt retning: Tilbagereflekteret lys er blokeret med høj isolation

● Beskytter laserdioder og forstærkere mod skader og støj forårsaget af tilbagereflektion

● Forbedrer systemets stabilitet og reducerer intensitetsstøj (RIN)

Hvorfor vælge Box Optronics?

● ✓ Streng kvalitetskontrol med 100 % test før forsendelse

● ✓ Konkurrencedygtige priser med stabil masseleveringskapacitet

● ✓ Fleksible tilpasningsmuligheder for bølgelængde, effekt og fiber

● ✓ 7×24 timers teknisk support og hurtig respons

● ✓ Prøvetest tilgængelig til evaluering

● ✓ Global forsendelse med DHL, UPS, FedEx ekspreslevering

Bestillingsinformation

Modelnomenklatur

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Eksempel:HPIS -850 -0 -1 -1 -0 -00- FA

850nm højeffekt optisk isolator, SM-fiber, 900um løst rør, 1m fiberlængde, dimension: 58x28x26mm, 500mW håndteringseffekt, FC/APC-stik

Tilgængelige tilpasningsmuligheder

● Centerbølgelængde: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm

● Effekt: 0,5W, 1W, 2W, 5W, 10W, højere effekt tilgængelig

● Fibertype: 780HP,SMF-28, PM1550, andre specialfibre

● Fiberlængde: 0,5 m, 1 m, 1,5 m, 2 m (brugerdefinerede længder)

● Pigtail type: 900um løst rør, 3,0 mm løst rør, blottet fiber

● Pakkestørrelse: Standard eller tilpassede pakkedimensioner

For tilpassede krav, kontakt venligst vores salgsteam:

E-mail: sales06@boxoptronics.com

Tlf.: +86-13322933691

Hjemmeside: www.boxphotonics.com

Datablad og testrapport

Hver enhed leveres med en omfattende testrapport, der dokumenterer målte præstationsparametre. Databladet PDF-filen indeholder detaljerede specifikationer.

● Individuel testrapport inkluderet med hver enhed

Datablad

Vilkår for tilbud og betaling

Vilkår for tilbud

● EXW (Ex Works): Anbefales, hvis du har en DHL/UPS/FedEx-konto. Vi sender med din konto; ingen forsendelsesomkostninger opkræves af os.

● DAP (leveret på stedet): Hvis du ikke har en kurerkonto, kan vi arrangere forsendelse med forudbetalt fragt.

● Andre vilkår: Kontakt os for at diskutere.

Betalingsbetingelser

● PayPal: Hurtig og sikker betaling for prøver og små ordrer

● T/T (bankoverførsel): Standardbetalingsmetode for normale produktionsordrer

● Alibaba Trade Assurance: Sikker ordrebeskyttelse til onlinetransaktioner med købergaranti

● Fleksible betalingsvilkår: Kan forhandles for langsigtede eller strategiske partnere

Ledetid

● Standardproduktion: ~10 arbejdsdage

● Tilpassede konfigurationer: 15-20 arbejdsdage

● Mængdeordrer: Kontakt venligst for produktionsplan

● International forsendelse: ~3-5 hverdage (DHL/UPS/FedEx Express)

● Hurtig service: Tilgængelig efter anmodning (der kan opkræves et ekstra gebyr)

Betjeningsnoter og håndtering

ESD beskyttelse

Mens optiske isolatorer er passive enheder, er korrekt håndtering stadig påkrævet for at opretholde ydeevne og pålidelighed.

● Håndter med rene, fnugfri handsker for at undgå kontaminering

● Arbejd på en ren, støvfri overflade

● Undgå at røre ved fiberens endeflader direkte

● Opbevar støvhætter på stik, når de ikke er i brug

Fiberhåndtering

● Undgå overdreven bøjning af fiberen (minimum bøjningsradius: 30 mm)

● Træk eller drej ikke fiberhalerne

● Rengør fiberstik med isopropylalkohol før tilslutning

● Brug altid støvhætter, når stikket ikke er i brug

● Inspicér fiberendefladen for beskadigelse før brug

● Overskrid ikke den maksimale trækbelastning

Overvejelser om magthåndtering

● Sørg for, at indgangseffekten ikke overstiger det nominelle maksimum

● Brug korrekt strømovervågning for at undgå overbelastning

● Tillad korrekt varmeafledning ved høje effektniveauer

● Monter på en køleplade for kontinuerlig drift med høj effekt

Installation og montering

● Monter isolatoren sikkert ved hjælp af de 4 monteringshuller

● Sørg for korrekt justering for at minimere yderligere tab

● Tillad tilstrækkelig plads til fiberbøjningsradius

● Funktion inden for det specificerede temperaturområde for pålidelighed

● Undgå mekanisk belastning på fiberhalerne

Kvalitetssikring og eftersalgsservice

Garantiperiode

Box Optronics garanterer, at dette produkt er fri for defekter i materialer og udførelse i en periode på 12 måneder fra købsdatoen. I garantiperioden reparerer eller erstatter vi defekte produkter efter vores skøn, gratis.

Garanti undtagelser

Følgende forhold er ikke dækket af den gratis garanti:

● Skader forårsaget af naturlige faktorer (lyn, oversvømmelse osv.) eller miljøpåvirkninger

● Fejl på grund af forkert betjening eller forkert brug af brugeren

● Åbenlyse fysiske skader forårsaget af menneskelige fejl

● Uautoriseret demontering, ændring eller reparationsforsøg

● Ændrede eller ufuldstændige garantimærkater på huset

● Beskadigelse eller tab under transport efter forsendelse

● Skader forårsaget af overskridelse af den maksimale nominelle effekt eller driftsbetingelser

Eftersalgssupport

● Hurtig svartid: Inden for 24 timer på hverdage

● Fjern fejlfinding og applikationssupport

● Betalt vedligeholdelsesservice tilgængelig efter garantiperioden

● Tilpassede tekniske konsulenttjenester
