Produktoversigt-Optisk strømmåler

Box Optronics' optiske effektmåler er et højtydende optoelektronisk måleinstrument konstrueret til præcis optisk effektdetektion og analyse. Bygget omkring højkvalitets silicium (Si) og indium gallium arsenid (InGaAs) fotodiode detektorer, vores strømmålere leverer nøjagtige, pålidelige målinger på tværs af ultraviolette, synlige, nær-infrarøde og mellem-infrarøde spektralområder.

Serien omfatter både benchtop multi-kanal modeller (PM-MC-4-B5) til laboratorie- og produktionstestning, og kompakte håndholdte enkelt-kanals modeller (PM-SC-1-HD) til felttest og on-site kalibrering. Alle enheder har intuitive berøringsskærmgrænseflader, statistisk analyse i realtid (aktuel, min, max, gennemsnit, peak-to-peak, standardafvigelse) og USB-forbindelse til pc-baseret dataopsamling og analyse. Med udskiftelige detektorhoveder, der understøtter forskellige bølgelængdebånd og effektområder, valgfrit integrerende kugledesign til ensartet stråleopsamling og fleksibelt fiberkoblingstilbehør (bar fiberadapter og FC fiberadapter), kan vores optiske effektmålere konfigureres til at opfylde de specifikke krav.

Nøglefunktioner - Optisk strømmåler

● Høj måleopløsning: 0,001dB for præcise effektaflæsninger

● Bredt effektområde: 1nW~10mW eller 10uW~10W

● Bred bølgelængdedækning: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Flere formfaktorer: Benchtop- (4-kanals) og håndholdte (1-kanals) konfigurationer tilgængelige

● Indbygget effektstatistisk analyse: aktuel værdi, minimum, maksimum, gennemsnit, peak-to-peak, standardafvigelse

● Konfigurerbart datasamplinginterval: 0,1 s til 1 s

● Intuitiv brugerflade med berøringsskærm med realtidsvisning

● USB-forbindelse med værtssoftware til datalogning og grafisk analyse

● Analog spændingsudgang (0~2,5V) via BNC/SMA

● Kompatibel med bare fiberadapter (BFA) og FC fiberadapter (FCA) tilbehør

● Kompakt, robust design velegnet til både laboratorie- og industrimiljøer

● Måleusikkerhed: ±5 %

Typiske anvendelser-Optisk strømmåler

● Optisk komponenttest og karakterisering (laserdioder, fibre, forstærkere, isolatorer)

● Verifikation af lasereffekt og stabilitetsovervågning

● Fiberoptisk systemtilpasning og tabsmåling

● Forsknings- og udviklingslaboratorier inden for fotonik og optoelektronik

● Industriel laser produktionslinje kvalitetskontrol og test

● Optisk sensorkalibrering og validering

● Test af telekommunikationskomponenter (CWDM, DWDM, transceivere)

● Uddannelses- og universitets optiske laboratorier

● Feltservice og udstyrskalibrering på stedet

Tekniske specifikationer-Optisk strømmåler

Detektorspecifikationer (T=25°C)

Værtsenhedsspecifikationer

Specifikationer for tilbehør

Produktdetaljer-Optisk strømmåler

Hvad er en optisk strømmåler?

En optisk effektmåler er et præcisionsoptoelektronisk instrument designet til at måle effekten af ​​optiske signaler, typisk fra lasere, lysdioder (LED'er) eller fiberoptiske transmissionssystemer.

Den består af to primære komponenter: et kalibreret fotodiodesensorhoved, der konverterer indgående optisk effekt til en elektrisk strøm, og en display-/behandlingsenhed, der forstærker, digitaliserer og viser den målte effektværdi i enheder såsom watt (W), milliwatt (mW) eller decibel i forhold til 1mW (dBm).

Optiske effektmålere er grundlæggende værktøjer inden for fotonikforskning, fiberoptisk kommunikation, laserfremstilling og kvalitetskontrol. De bruges til karakterisering af laseroutput, måling af tab af fiberindsættelse, optisk forstærkers udgangseffekt og forstærkningsmåling og effektbudgetverifikation på systemniveau.

Valget af detektormateriale (silicium for synlig/NIR, InGaAs for NIR/SWIR) bestemmer instrumentets bølgelængdeområde og følsomhed.

Produktserieoversigt

Box Optronics tilbyder en modulær optisk effektmålerplatform med udskiftelige detektorhoveder og to værtsenhedsmuligheder, hvilket giver kunderne mulighed for at konfigurere et system, der er optimeret til deres specifikke målekrav:

Detektorhoveder

• PMS-4011-2040: Siliciumfotodiodedetektor med integrerende kugle, der dækker 400~1100nm med et effektområde på -20~+40dBm (10μW~10W). Ideel til synlige og nær-infrarøde lasereffektmålinger.

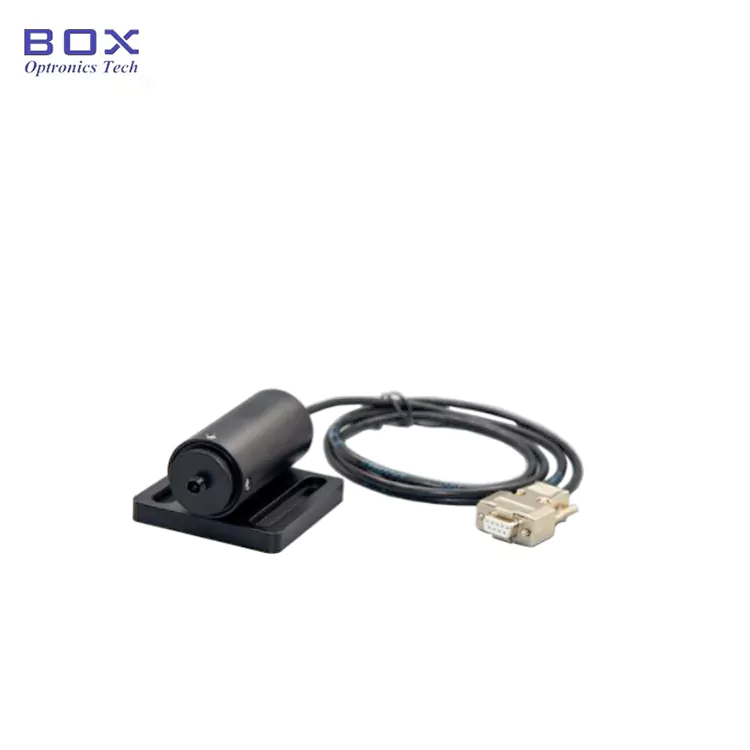

• PMS-9016-6010:InGaAs-fotodiodedetektor (ingen integrerende kugle), der dækker 900~1650nm med et udvidet laveffektområde på -60~+10dBm (1nW~10mW). Optimeret til højfølsomme telekommunikationsbåndmålinger.

• PMS-9016-2043:InGaAs fotodiodedetektor med integrerende kugle, der dækker 900~1650nm med et bredt effektområde på -20~+43dBm (10μW~20W). Velegnet til generelle telekommunikations- og datakommunikationstests.

• PMS-1122-2040: InGaAs-fotodiodedetektor med udvidet bølgelængde med integrerende kugle, der dækker 1100~2200nm med et effektområde på -20~+40dBm (10μW~10W). Designet til kortbølge infrarød (SWIR) applikationer.

Værtsenheder

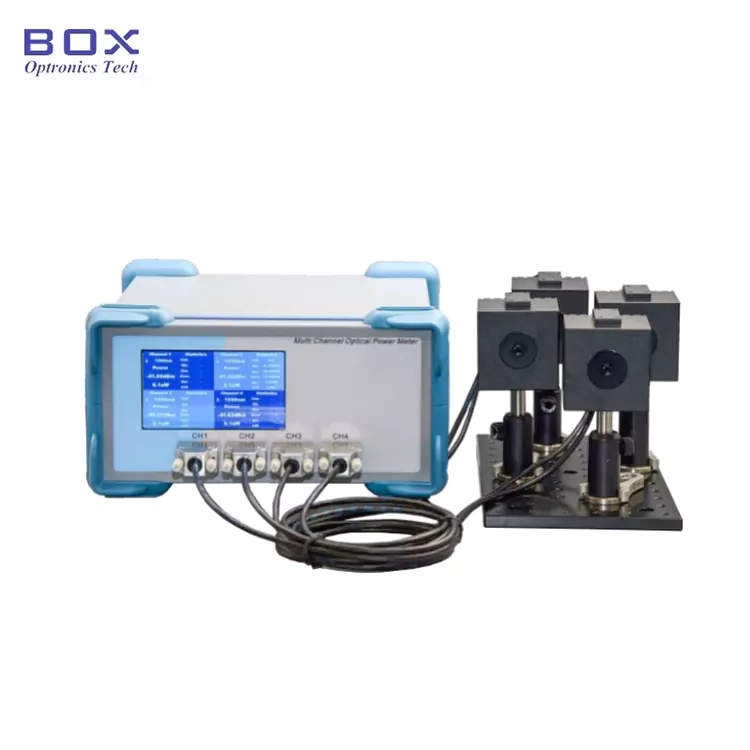

• PM-MC-4-B5 (Benchtop Multi-Channel): Fire-kanal bordplade enhed med stort touch-skærm display, der understøtter samtidig måling af op til fire detektorkanaler. Ideel til laboratorieopsætninger, produktionsteststationer og applikationer, der kræver flerpunktsovervågning.

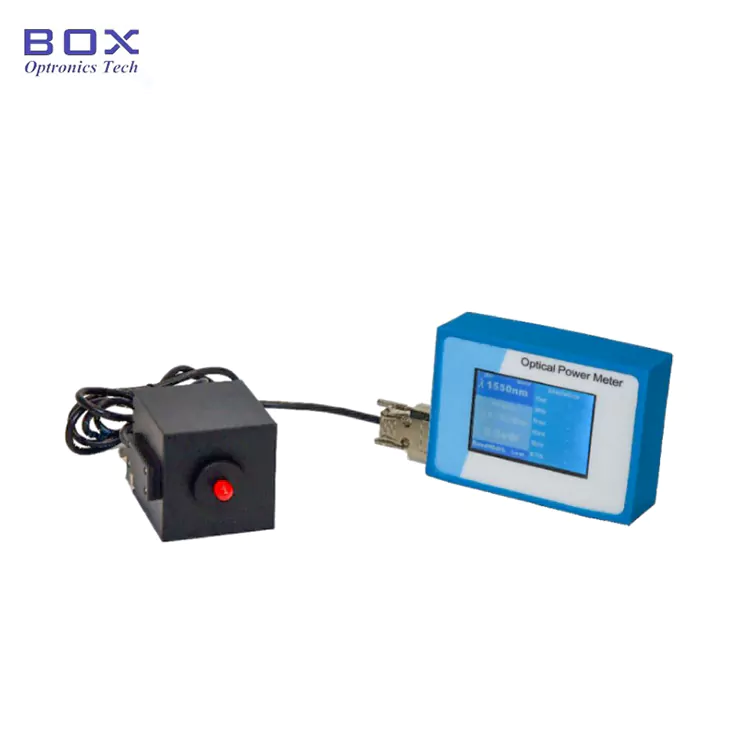

• PM-SC-1-HD (håndholdt enkeltkanal): Kompakt enkeltkanals håndholdt enhed med touch-skærm interface, designet til bærbarhed og brug i marken. Perfekt til kalibrering på stedet, feltservice og mobile testapplikationer.

Bestilling af information-optisk strømmåler

Modelnomenklatur

Værtsenhedsnavngivningskonvention

PM - XX - X - XX

Eksempel: PM-MC-4-B5

Detektornavnekonvention

PMS - XXXX - XXXX - XX

Eksempel: PMS-9016-2040-FC

Datablad og software-optisk strømmåler

Datablad

· Fjernbetjening via USB-grænseflade. Link til download af pc-software medfølger ved køb.

Vilkår for tilbud og betaling

Vilkår for tilbud

· EXW

· DAP

· FOB

· Andre vilkår: Kontakt os venligst for at diskutere.

Betalingsbetingelser

· PayPal: Hurtig og sikker betaling for prøver og små ordrer

· T/T (bankoverførsel): Standard betalingsmetode for normale produktionsordrer

· Alibaba Trade Assurance: Sikker ordrebeskyttelse til onlinetransaktioner med købergaranti

· Kreditkort: Tilgængeligt via PayPal og Alibaba platforme

· Fleksible betalingsbetingelser: Kan forhandles

Ledetid

· Standardenheder (modeller på lager): 3~5 arbejdsdage

· Standardproduktion: 10~15 arbejdsdage

· Mængdeordrer: Kontakt venligst for produktionsplan

· International forsendelse: ~5 arbejdsdage (DHL/UPS/FedEx Express)

· Hurtig service: Tilgængelig efter anmodning

Betjeningsnoter og håndtering - Optisk strømmåler

Sikkerhedsforanstaltninger

· Se aldrig direkte ind i en aktiv laserstråle eller optisk udgangsport

· Følg altid passende lasersikkerhedsprotokoller, og brug passende lasersikkerhedsbriller

· Overskrid ikke den maksimale nominelle effekt for den detektormodel, der er i brug

· Afbryd strømmen før rengøring eller servicering af enheden

· Brug kun den specificerede strømforsyning for at undgå beskadigelse af instrumentet

Detektorpleje og vedligeholdelse

· Hold detektoråbningen ren og fri for støv, olie og snavs

· Brug rene, fnugfri servietter og en passende optisk rengøringsopløsning, når du rengør detektoroverfladen

· Udskift altid beskyttelseshætter på detektoren, når den ikke er i brug

· Undgå at røre ved den aktive detektoroverflade med fingre eller værktøj

· Rens fiberforbindelser før indsættelse ved hjælp af korrekt rengøringsværktøj

· Undgå at tabe eller udsætte detektoren for mekaniske stød

· Opbevares i et rent, tørt miljø, når det ikke er i brug

· Periodisk rekalibrering anbefales årligt

Kvalitetssikring

Box Optronics er forpligtet til at levere optiske test- og måleinstrumenter af høj kvalitet med pålidelig, ensartet ydeevne. Alle vores optiske strømmålere gennemgår strenge test-, kalibrerings- og kvalitetskontrolprocedurer før forsendelse.

Garanti

· 12 måneders begrænset garanti fra leveringsdatoen

· Garantien dækker fejl i materialer og udførelse

· Gratis reparation eller udskiftning af defekte enheder under garanti

· Garantien dækker ikke skader fra forkert brug, forkert håndtering, uautoriseret modifikation eller normalt slid på forbrugsdele
